机房管理系统说明手册1. 系统简介机房管理系统是一款用于监控和管理机房设备和资源的软件系统。
通过该系统,管理员可以实时监控机房各项设备的运行状态,对设备进行远程控制和维护,提高机房设备的利用效率和安全性。
2. 系统功能2.1 设备监控•实时监控服务器、网络设备等设备的运行状态。
•显示设备的CPU、内存、网络等资源利用率。
2.2 设备管理•实现设备的远程开关机、重启等操作。
•支持设备的软件升级和配置调整。
2.3 告警管理•设定设备运行异常时的告警规则。
•及时提醒管理员并记录告警信息。
2.4 资源调度•实现机房设备资源的动态分配和调度。
•避免资源过载或闲置。
3. 使用说明3.1 登录•输入用户名和密码进行登录。
•确保输入正确的凭证才能访问系统。
3.2 设备监控•进入监控页面,可以看到各个设备的运行状态。
•点击具体设备可以查看详细信息。
3.3 设备管理•在设备管理页面可以对设备进行操作和配置。
•操作前请确认设备处于正常状态。
3.4 告警管理•在告警页面可以查看设备告警信息。
•根据告警内容及时处理异常情况。
3.5 资源调度•进入资源调度页面可以对机房资源进行分配和调度。
•根据实际需求进行合理调整。
4. 安全设置4.1 访问控制•管理员账号具有最高权限,请严格保管账号信息。
•普通用户账号权限受限,只能进行查询等操作。
4.2 数据备份•定期对系统数据进行备份,避免数据丢失。
•确保备份存储和安全可靠。
5. 注意事项•禁止随意操作未授权的设备。
•系统操作不当可能导致机房设备损坏,谨慎操作。
•如遇操作问题,及时联系系统管理员进行处理。
6. 结语机房管理系统是一款为机房设备管理而设计的软件系统,帮助管理员实现对设备的监控、管理和调度。
通过本手册,希望能帮助用户更好地了解和使用该系统,确保机房设备运行的安全与高效。

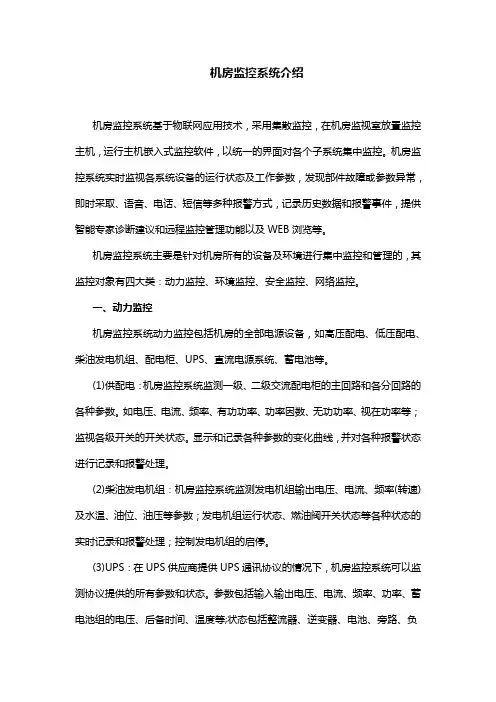

机房监控系统介绍机房监控系统基于物联网应用技术,采用集散监控,在机房监视室放置监控主机,运行主机嵌入式监控软件,以统一的界面对各个子系统集中监控。
机房监控系统实时监视各系统设备的运行状态及工作参数,发现部件故障或参数异常,即时采取、语音、电话、短信等多种报警方式,记录历史数据和报警事件,提供智能专家诊断建议和远程监控管理功能以及WEB浏览等。
机房监控系统主要是针对机房所有的设备及环境进行集中监控和管理的,其监控对象有四大类:动力监控、环境监控、安全监控、网络监控。
一、动力监控机房监控系统动力监控包括机房的全部电源设备,如高压配电、低压配电、柴油发电机组、配电柜、UPS、直流电源系统、蓄电池等。
(1)供配电:机房监控系统监测一级、二级交流配电柜的主回路和各分回路的各种参数。
如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等;监视各级开关的开关状态。
显示和记录各种参数的变化曲线,并对各种报警状态进行记录和报警处理。
(2)柴油发电机组:机房监控系统监测发电机组输出电压、电流、频率(转速)及水温、油位、油压等参数;发电机组运行状态、燃油阀开关状态等各种状态的实时记录和报警处理;控制发电机组的启停。
(3)UPS:在UPS供应商提供UPS通讯协议的情况下,机房监控系统可以监测协议提供的所有参数和状态。
参数包括输入输出电压、电流、频率、功率、蓄电池组的电压、后备时间、温度等;状态包括整流器、逆变器、电池、旁路、负载等部件的状态;显示和记录各种参数的变化曲线,并对各种报警状态进行记录和报警处理。
(4)直流电源系统:机房监控系统监测输入市电的状态,电池电压及其状态,显示和记录电池电压、蓄电池温度的变化曲线,并对各种报警状态进行实时的记录和报警处理。
二、环境监控机房监控系统环境监控包括机房的全部工作环境,如空调设备、机房温湿度、机房漏水等。
A、空调设备监控(1)机房专用精密空调为智能设备,只要具备智能接口,就可以全面监控空调的运行参数。

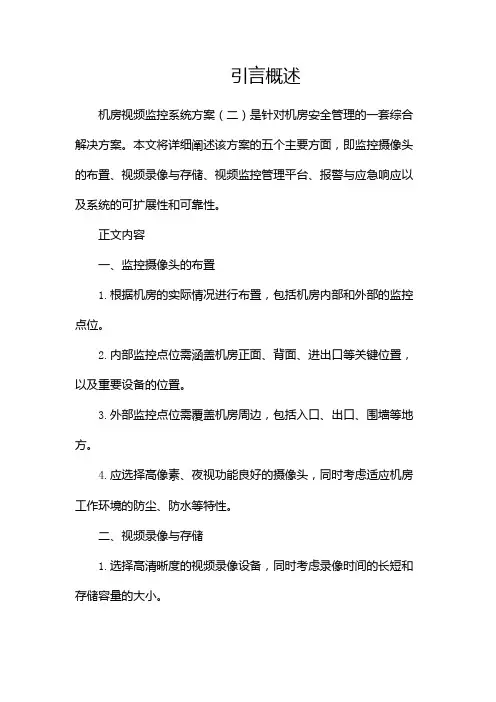

引言概述机房视频监控系统方案(二)是针对机房安全管理的一套综合解决方案。
本文将详细阐述该方案的五个主要方面,即监控摄像头的布置、视频录像与存储、视频监控管理平台、报警与应急响应以及系统的可扩展性和可靠性。
正文内容一、监控摄像头的布置1.根据机房的实际情况进行布置,包括机房内部和外部的监控点位。
2.内部监控点位需涵盖机房正面、背面、进出口等关键位置,以及重要设备的位置。
3.外部监控点位需覆盖机房周边,包括入口、出口、围墙等地方。
4.应选择高像素、夜视功能良好的摄像头,同时考虑适应机房工作环境的防尘、防水等特性。
二、视频录像与存储1.选择高清晰度的视频录像设备,同时考虑录像时间的长短和存储容量的大小。
2.推荐使用硬盘录像机(DVR)或网络视频录像机(NVR)进行数据存储。
3.应定期备份重要视频数据并建立合理的数据管理系统,以方便数据检索和回溯。
三、视频监控管理平台1.建议使用集中管理平台对监控视频进行统一管理和控制。
2.平台应支持实时监控、视频回放、远程监控等功能,以满足不同安全管理需求。
3.平台应具备用户权限管理、报警处理和视频数据分析等功能,提高管理效率和安全性。
四、报警与应急响应1.安装入侵侦测系统和烟雾报警系统,及时发现异常事件。
2.配备紧急按钮和联动告警设备,可手动触发报警。
3.构建完善的应急响应机制,包括报警通知、巡查人员的指引和安全人员的快速响应等。
五、系统的可扩展性和可靠性1.建议系统具备良好的扩展性,可根据需要增加更多的摄像头和存储设备。
2.采用冗余架构,确保系统的高可靠性。
3.定期维护和检修系统设备,以保证系统的长期稳定运行。
总结机房视频监控系统方案(二)是一套综合解决方案,为机房安全管理提供了全面的保障。
从监控摄像头的布置、视频录像与存储、视频监控管理平台、报警与应急响应,以及系统的可扩展性和可靠性五个方面进行了详细阐述。
通过合理的规划和配置,该方案能够提供高效、安全、可靠的机房安全管理体系,并具备扩展性以应对未来的需求。
智慧机房管理系统设计方案智慧机房管理系统是为了提高机房运维效率,降低机房运维成本而设计的一种系统。
本文将从系统概述、系统功能、系统架构、技术选型以及安全性方面进行设计方案的详细描述。
一、系统概述智慧机房管理系统是基于物联网和大数据技术的智能化机房管理系统。
通过监测设备的运行状态、温湿度、电能消耗等信息,实现对机房的实时监控和管理。
同时,通过数据分析和预测,优化机房运维工作,降低电能消耗和故障率,提高机房的可靠性和安全性。
二、系统功能1. 实时监控:对机房设备的运行状态进行实时监控,包括温度、湿度、电能消耗等指标。
2. 警报管理:当设备出现异常或故障时,系统能够自动发出警报,并及时通知相关人员进行处理。
3. 能耗管理:对机房的电能消耗进行实时监测和统计,并提供能耗分析报告,帮助降低机房的能耗。
4. 维护管理:对机房设备的维护计划进行管理,包括维护时间、维护内容等信息,并自动生成维护工单。
5. 预测分析:通过对历史数据的分析和建模,预测设备故障发生的可能性,以便提前进行维护和更换设备。
6. 远程操作:提供远程操作功能,方便对机房设备进行远程监控和操作。
7. 数据存储和查询:对机房设备的监测数据进行存储和查询,保留历史数据,方便后续分析和回溯。
三、系统架构智慧机房管理系统采用分布式架构,包括前端展示层、后端数据处理层和数据库层。
前端展示层负责展示监测数据、警报信息、维护计划等内容。
后端数据处理层负责接收和处理传感器的数据,产生警报信息、维护计划等,并与数据库进行交互。
数据库层负责存储机房设备的监测数据、警报信息、维护计划等数据。
四、技术选型1. 前端技术:采用React框架进行前端开发,通过HTML、CSS和JavaScript实现系统的界面展示和交互。
2. 后端技术:采用Java语言开发后端服务,使用Spring Boot框架搭建项目,并使用Spring Cloud进行微服务治理。
3. 数据库技术:采用关系型数据库MySQL存储机房设备的监测数据、警报信息、维护计划等数据。

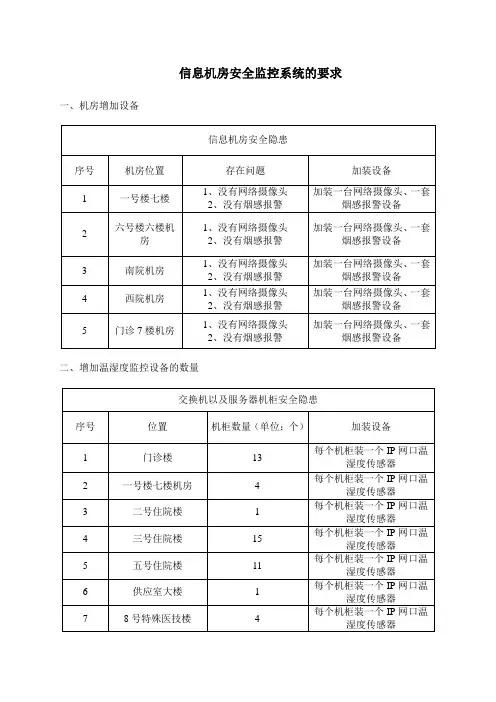

信息机房安全监控系统的要求一、机房增加设备信息机房安全隐患序号机房位置存在问题加装设备1 一号楼七楼1、没有网络摄像头2、没有烟感报警加装一台网络摄像头、一套烟感报警设备2 六号楼六楼机房1、没有网络摄像头2、没有烟感报警加装一台网络摄像头、一套烟感报警设备3 南院机房1、没有网络摄像头2、没有烟感报警加装一台网络摄像头、一套烟感报警设备4 西院机房1、没有网络摄像头2、没有烟感报警加装一台网络摄像头、一套烟感报警设备5 门诊7楼机房1、没有网络摄像头2、没有烟感报警加装一台网络摄像头、一套烟感报警设备二、增加温湿度监控设备的数量交换机以及服务器机柜安全隐患序号位置机柜数量(单位:个)加装设备1 门诊楼13 每个机柜装一个IP网口温湿度传感器2 一号楼七楼机房 4 每个机柜装一个IP网口温湿度传感器3 二号住院楼 1 每个机柜装一个IP网口温湿度传感器4 三号住院楼15 每个机柜装一个IP网口温湿度传感器5 五号住院楼11 每个机柜装一个IP网口温湿度传感器6 供应室大楼 1 每个机柜装一个IP网口温湿度传感器7 8号特殊医技楼 4 每个机柜装一个IP网口温湿度传感器8 电工班 1 每个机柜装一个IP网口温湿度传感器9 南院 5 每个机柜装一个IP网口温湿度传感器10 西院 6 每个机柜装一个IP网口温湿度传感器总计:61三、设备和管理的要求1. 统一集中管理平台,图形化管理,录像保存时间超过30天以上。
2. 网络摄像头要求300万像素以上低照度阵列红外摄像头,支持移动侦测录像。
3. IP网口温湿度传感器支持TCP/IP协议、可设置温度、湿度上下限报警,温度、湿度报警功能和内置蜂鸣器的报警功能,均可单项设置开启或关闭, 可通过RJ45(局域网,可跨网段)方式将设备信号传入服务器并由集中管理平台进行集中管理。
4. 烟感报警设备符合UL的217号标准,可实现联动报警。
5.系统支持网络报警和本地报警功能。
机房、网络、信息、数据安全管理制度一、机房安全管理制度1. 机房出入管理1.1 机房出入口设置门禁系统,仅授权人员能够进入机房。
1.2 所有人员进入机房都需要经过身份验证,并记录其进入和离开的时间。
1.3 禁止擅自进入他人工作区域或调动机房设备和线缆。
1.4 机房出入口应定期进行巡视,确保门禁系统的正常运行。
2. 机房设备管理2.1 机房设备采购和安装需经过规划部门的审批。
2.2 机房设备应定期检查,确保其正常运行。
2.3 机房设备故障或损坏需要及时维修或更换。
2.4 机房设备存放区域需保持整洁,严禁阻塞通道或堆放杂物。
3. 机房供电管理3.1 机房供电系统应设置UPS和发电机等备份设备。
3.2 机房供电系统的运行状态需要进行定期检查和测试。
3.3 禁止在机房供电线路上擅自接线或擅自调整供电设备。
3.4 确保机房供电设备的正常工作,防止电力故障造成的数据损失。
二、网络安全管理制度1. 网络接入管理1.1 网络接入需经过信息部门的审核和授权,并进行访问控制。
1.2 禁止未经授权的个人或设备接入公司网络。
1.3 所有接入的设备需安装并定期更新杀毒软件。
1.4 禁止在公司网络上进行未经许可的端口扫描或黑客攻击行为。
2. 网络通信管理2.1 禁止使用公司网络传输非法、淫秽、暴力或侵犯他人隐私的信息。
2.2 禁止在公司网络上进行非法的软件或文件、安装和分享。
2.3 禁止在公司网络上进行大流量的非正常操作或消耗网络资源的行为。
2.4 定期备份网络数据,以应对可能的数据丢失或损坏。
3. 网络安全监控和防护3.1 设置网络安全监控系统,实时监测网络流量和异常行为。
3.2 定期进行网络漏洞扫描和安全评估,确保网络安全的可靠性。
3.3 配置防火墙和入侵检测系统,防止未经授权的网络访问和攻击。
3.4 定期进行网络安全培训,提高员工网络安全意识和应急处理能力。
三、信息和数据安全管理制度1. 信息管理1.1 信息管理应遵循最小权限原则,确保每个员工只能访问其工作所需的信息。
信息机房安全监控管理系统一前言随着信息技术的发展和普及,计算机系统及通信设备数量与日俱增,公司机房规模越来越大,中心机房已成为各大业务管理的核心。
机房主要用来放置计算机服务系统或通信网络的核心设备,为了保证设备正常运行,机房装有许多配套设备,与之配套的动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调运行,24小时处于监控状态,任何一种异常情况都必须得到及时的有效处理,否则,将对机房中各应用系统的正常工作带来严重的后果,有可能造成由于设备故障,丢失数据而带来不可估量的损失。
如果安排人员24小时值班监守,不仅浪费人力资源,而且容易出现疏漏,因此,应用自动监控系统进行机房的监控与报警十分必要。
二公司机房现状公司信息机房的管理在信息中心成立之前分三个部门管理,调通中心设立信息班负责公司核心网络设备及生产、办公应用系统机房的维护和安全管理;客服中心设立营销组负责营销机房的管理;其它单位楼宇未设立专用信息机房,信息设备各自独立运行的情况比较普遍,并且缺乏专业的设备管理人员和综合有效的管理手段,随着信息专业的发展及国网公司信息“SG186”工程的实施,为进一步规范公司信息化工作,加快推进“SG186”工程和ERP项目建设,确保信息化建设工作顺利进行和各类信息系统的安全稳定运行,经2008年1月2日公司总经理办公会议研究,成立信息中心,并对公司的信息设备、机房、人员进行了整合,对信息设备实现了集中管理,目前公司集中设置了6个信息机房,均未实现监控运行,对信息系统的稳定运行带来极大不便。
三需求分析目前公司的信息机房地点分散,管理存在很大漏洞,与省内兄弟单位相比存在很大差距,考虑到公司信息网络的实际建设情况,充分利用公司现有的网络通道资源,完全可以通过集成平台将公司各信息机房动力系统、环境系统、消防系统、保安系统等完整集成。
实现机房权限管理、操控界面、维护界面的集中,统一报警出口,通过与电信、移动联网实现机房报警信息实时发送至值班人员的手机,使机房的管理达到一个整体智能化的全新水平。
机房处于信息交换的核心位置,主要设备及配套设备种类繁多、数目巨大。
机房的监控主要从两个角度来对机房实施监控:第一是从安全保卫的角度,保障机房各种设备,特别是核心设备的安全,防止被盗、火灾与水浸。
1.漏水检测漏水检测系统分定位和不定位两种。
所谓定位式,就是指可以准确报告具体漏水地点的测漏系统。
不定位系统则相反,只能报告发现漏水,但不能指明位置。
系统由传感器和控制器组成。
控制器监视传感器的状态,发现水情立即将信息上传给监控PC。
测漏传感器有线检测和面检测两类,机房内主要采用线检测。
线检测使用测漏绳,将水患部位围绕起来,漏水发生后,水接触到检测线发出报警。
2.视频监控监控系统集成视频监控,图像采用MPEG4视频压缩方式,集多画面测览、录像回放、视频远传、触发报警、云台控制、设备联动于一体,视频系统还可与其他的输入信号进行联动,视频一旦报警,可同时与其它设备进行联动如双鉴探头、门磁进行录像。
3.门禁监控门禁系统由控制器、感应式读卡器、电控锁和开门按钮等组成(联网系统外加通讯转换器)。
读卡方式属于非接触读卡方式,系统对出入人员进行有效监控管理。
第二个方面是保障设备正常运行,对辅助设备工作状态进行监控。
如通讯设备数据的远程监视、对机房环境温湿度实时监测、对机房供电系统如UPS电源的工作状态监测、对机房空调系统的远程控制。
l. 配电系统主要对配电系统的三相相电压、相电流、线电压、线电流、有功、无功、频率、功率因数等参数和配电开关的状态进行监视。
当一些重要参数超过危险界限后进行报警。
2. UPS电源(包含直流电源)通过由UPS厂家提供的通讯协议及智能通讯接口对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视,一旦有部件发生故障,机房动力环境监控系统将自动报警。
3.空调设备通过实时监控,能够全面诊断空调运行状况,监控空调各部件(如压缩机、风机、加热器、加湿器、去湿器、滤网等)的运行状态与参数,并能够通过机房动力环境监控系统管理功能远程修改空调设置参数(温度、湿度、温度上下限、湿度上下限等),以及对精密空调的重启。
空调机组即便有微小的故障,也可以通过机房动力环境监控系统检测出来,及时采取措施防止空调机组进一步损坏。
4.机房温湿度在机房的各个重要位置,需要装设温湿度检测模块,记录温湿度曲线供管理人员查询。
一旦温湿度超出范围,即刻启动报警,提醒管理人员及时调整空调的工作设置值或调整机房内的设备分布情况。
5.防雷系统通过开关量采集模块来实现对防雷模块工作情况的实时监测,通常只有开和关两种监测状态。
6.消防系统对消防系统的监控主要是消防报警信号、气体喷洒信号的采集,不对消防系统进行控制。
四机房监控系统设计方案从实际出发,在有限的预算下,追求最高的性能。
在重要的机房,采用嵌入式网络型监控设备,辅于传感器,组建综合监控管理系统具有较好的成本优势,其建设成本远远低于采用传统PLC模块,工控组态软件之和;建设周期只有传统方案的1/4;系统维护成本只有传统方案的1/2。
目前监控系统技术的发展在国内已经比较成熟,现在规划的是21世纪的系统,要经得起时代的考验。
因此,在技术上必须达到国际先进水平,成熟、可靠;在使用上简便实用,要十分适合我公司信息机房使用。
·系统要有集中统一的管理能力,为系统管理大大提供方便,使监控技术发挥最高的效用。
·系统要有开放性、可扩性、兼容性和灵活性。
能灵活的与公司内部网络无痛连接,不管是何种网络传输方式都能有机融合成一个整体,要有很强的兼容性和灵活性,能适应产品的升级换代。
·系统必须具有安全性、可靠性、容错性,能够避免操作人员误操作等引起系统工作不正常现象的发生。
·系统要有合理的性价比。
设计时,着重从实际出发,组建综合监控管理系统有较好的成本优势。
该方案设备连网结构如下图所示:单机房集中监控示意图多机房远程联网监控示意图多机房远程联网监控系统图机房监控系统组成机房监控系统由硬件系统和软件系统组成。
硬件系统包括监控主机、采控模块、监测模块以及计算机网络。
软件系统包括服务器端程序(Server)、客户端程序(Client)、中心管理程序(Central Manager)以及设计平台(Designer)等,软件系统的主要具备功能概述:◣采集设备和环境的有关参数(运行状态、工作参数、报警信息等),并通过人机界面直观动态实时地显示给用户;◣对采集的参数进行判断分析,发现部件故障或参数异常,即时采取多媒体动画警示、语音、声光、电话、短消息、E-mail等多种方式发布给有关管理人员;◣记录历史数据和报警事件,提供查询、分析、报表等手段,提供故障分析和智能专家诊断建议;◣人工/自动控制,启停有关设备或相关操作,设置系统设备的有关运行参数;◣提供远程监控管理功能(客户端Client或WEB浏览);◣提供实用的机房管理系统,如设备管理、值班日志管理、事件处理管理、集中运维管理等管理工具。
主要特点◣完全的组态功能系统软件要基于实时多任务WINDOWS98/2000/XP操作系统,在图形用户界面(GUI)环境中,以图元组态的方式构造监控系统。
系统提供丰富的图元供自由组态,用户可按自己的意愿构造美观的人机界面。
◣强大的网络功能系统采用C/S+B/S构架,既提供功能全面的客户端软件,同时通过浏览器可实时查看监控系统界面,了解系统运行状态和报警信息。
◣丰富的报警功能和报警策略系统要具备完备的报警功能和灵活的报警策略,用户可自定义报警方式和报警策略。
报警方式包括界面警示、声音声光、电话手机、短信、电子邮件等,报警事件可设置多种报警方式,不同的设备报警可以报告给不同的管理人员,并可结合值班时段或节假日安排报告给相应的值班人员。
系统要具有分级的报警事件管理,不同的报警级别可以设置相应的报警方式,并发布给相应的管理人员。
在一定的报警缓冲时间内,报警级别高的事件优先发布报警。
系统要具备灵活的报警确认机制,发生报警事件后,用户可以通过界面操作、电话、短信等方式确认报警事件。
◣强大的数据管理功能系统要具有稳定高效的实时数据库系统,不必依赖第三方商用数据库,实时数据可以快速传输给有关功能模块及第三方软件,同时也可以保存在支持ODBC的数据库系统中。
历史数据可以定期备份和维护,长期保存,并可用历史曲线显示任意时间段的数据情况。
◣灵活的短信查询功能系统要具有可编辑的短信查询功能,用户可自定义短信文字或代码,随时查询机房有关设备的运行参数和报警信息。
◣第三方软件通信接口系统要具备第三方软件通信接口,以方便纳入楼宇管理系统或其它的应用系统,通信规约可以自定义。
◣并发通信机制系统与前端设备的通信采用并发机制,对于大型的监控项目而言,可以显著缩短采集周期,提高响应速度,保证系统的实时性。
◣多种界面显示效果监控系统要具有多种界面显示效果,包括报警界面弹出、界面轮巡(幻灯片显示)、状态图标警示等,满足用户个性化要求。
◣通用性监控系统的设计要符合国际工业监控开放式设计标准。
◣可靠性监控系统要具有良好的电磁兼容性和电气隔离性能,不影响被监控设备正常工作;全部硬件要采用国际著名的工控设备,可靠性高,平均无故障时间大于20万小时。
◣兼容性支持各种著名厂家提供的智能设备,如STULZ、EMERSON、RC、HIROSS等机房精密空调,MGE、POWERWARE、SOCOMEC SICON、EMERSON、APC、CHLORIDE等UPS。
支持所有提供开放协议(如RS-232/422/485、Lonworks、SNMP等协议)接口的设备。
◣可靠的安全性能严格的分级密码管理和用户授权,确保系统运行安全。
◣可维护与可扩充性系统软硬件设计采用模块化结构,便于扩展和维护。
五公司信息机房监控系统的解决方案正是为了解决上述问题,通过考察了解,建议可使用北京博达通控技术有限公司成功推出地BDTK3000机房监控系统,该系统对机房的各种环境设备、网络设备及视频系统实现了全方位的统一监控,提供美观友好的监控画面,发现异常即自动报警,确保系统的可靠运行。
通过电话调查了解到该系统的用户:滇中电业局河北省电力公司四平市供电局吉林省电力公司天津市电力公司辽源市供电局天津蓟县供电局济宁电力局该系统完全满足设计要求,适合我公司信息机房实现自动监控的需求。
六经济与社会效益机房实施安全监控系统后,可带来明显的管理、经济和社会效益:1)提升机房的管理水平,提高单位的管理形象。
2)对机房设备实现集中监控管理;实现机房24小时无人值守,节省人员财力,及时预见和分析设备故障,及时发现、排除设备故障。
3)有效降低设备损坏情况的发生,减少维修的时间和费用,降低运营成本。
