轴承类型与代号

轴承的代号大全★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号-尺寸系列代号-内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×50.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承带法兰开式轴承带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP 外圈单挡边，平当圈NNU内圈无档边双列圆柱滚子轴承NU 内圈无挡边NJ内圈单挡边NA 外圈带双锁圈的滚针轴承NUJ内圈无挡边，带斜挡圈NH 内圈单挡边，带斜挡圈NUP 内圈单挡边，平挡圈RNU 无内圈RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d≤10mm）L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW 无轴圈推力轴承KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖 C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜 CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承 3圆锥滚子轴承 0 宽度系列 2直径系列 07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R 不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈 GS.81112K. 滚动体与保持架的组合件 K.81108WS. 推力圆柱滚子轴承轴圈 K.81112后置代号1:内部结构 A B C D EC:15°接触角 B:40°接触角 E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。

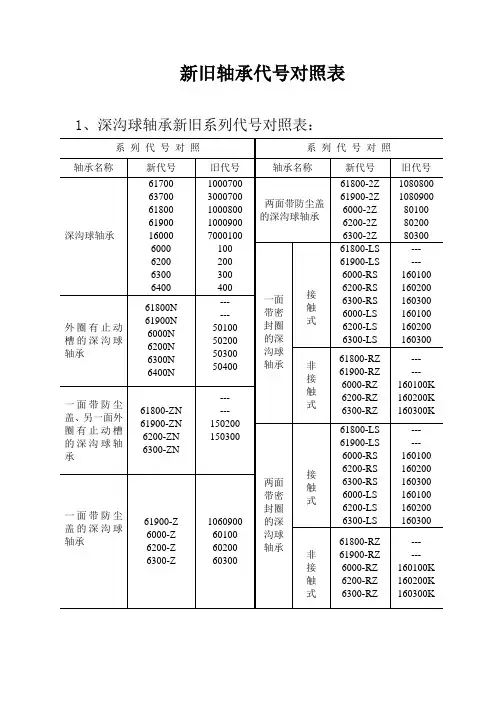

新旧轴承代号对照表1、深沟球轴承新旧系列代号对照表：
2、圆柱滚子轴承新旧系列代号对照表：
3、调心滚子轴承新旧系列代号对照表：
4、三点和四点接触球轴承新旧代号对照表：
5、角接触球轴承新旧代号对照表：
6、双列角接触球轴承新旧代号对照表：
7、圆锥滚子轴承新旧代号对照表：
8、双列圆锥滚子轴承新旧代号对照表：
9、四列圆锥滚子轴承新旧代号对照表：
10、推力球轴承新旧结构型式系列代号对照表：
11、推力圆柱滚子轴承新旧代号对照表：
12、推力调心滚子轴承新旧代号对照表：。

轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。

可用于承受径向、轴向或径向与轴向的联合负荷。

角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。

外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。

主要供简单的外壳使用。

直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。

球轴承：滚动体是球的滚动轴承。

深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。

推力球轴承：滚动体是球的推力滚动轴承。

滚子轴承：滚动体是滚子的滚动轴承。

圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。

圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。

滚针轴承：滚动体是滚针的向心滚动轴承。

球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。

有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。

推力滚子轴承：滚动体是滚子的推力滚动轴承。

推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。

推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。

推力滚针轴承：滚动体是滚针的推力滚动轴承。

推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。

有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。

带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。

关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。

组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。

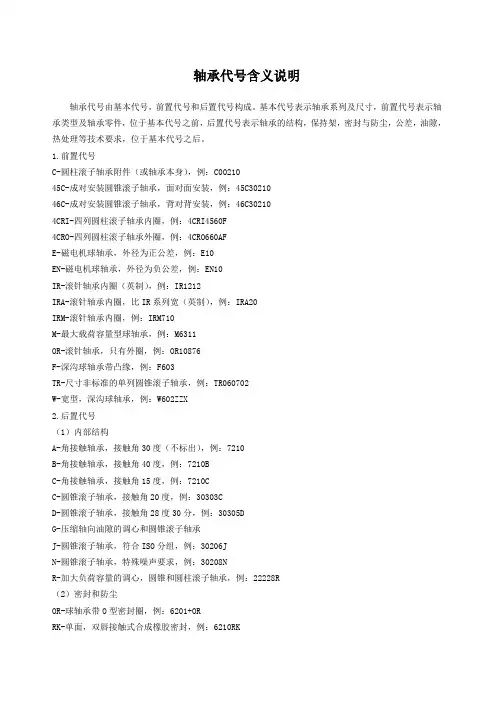

轴承代号含义说明轴承代号由基本代号，前置代号和后置代号构成。

基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。

1.前置代号C-圆柱滚子轴承附件（或轴承本身），例：C0021045C-成对安装圆锥滚子轴承，面对面安装，例：45C3021046C-成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI-四列圆柱滚子轴承内圈，例：4CRI4560F4CRO-四列圆柱滚子轴承外圈，例：4CRO660AFE-磁电机球轴承，外径为正公差，例：E10EN-磁电机球轴承，外径为负公差，例：EN10IR-滚针轴承内圈（英制），例：IR1212IRA-滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM-滚针轴承内圈，例：IRM710M-最大载荷容量型球轴承，例：M6311OR-滚针轴承，只有外圈，例：OR10876F-深沟球轴承带凸缘，例：F603TR-尺寸非标准的单列圆锥滚子轴承，例：TR060702W-宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A-角接触轴承，接触角30度（不标出），例：7210B-角接触轴承，接触角40度，例：7210BC-角接触轴承，接触角15度，例：7210CC-圆锥滚子轴承，接触角20度，例：30303CD-圆锥滚子轴承，接触角28度30分，例：30305DG-压缩轴向油隙的调心和圆锥滚子轴承J-圆锥滚子轴承，符合ISO分组，例：30206JN-圆锥滚子轴承，特殊噪声要求，例：30208NR-加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR-球轴承带O型密封圈，例：6201+ORRK-单面，双唇接触式合成橡胶密封，例：6210RK2RK-双面，双唇接触式合成橡胶密封，例：6210.2RKRS-单面，接触式合成橡胶密封，例：6210RS2RS-双面，接触式合成橡胶密封，例：6210-2RSRSA-单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA-双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB-单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB-双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC-硅橡胶制RS型密封，例：6210RSCRSD-聚丙烯橡胶制RS型密封，例：6210RSDRSE-单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE-双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF-RS型氟化橡胶密封，例：6210RSFRU-单面，非接触式合成橡胶密封，例：6205RU2RU-双面，非接触式合成橡胶密封，例：6205-2RUTR-单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR-双面，三唇金属罩合成橡胶密封，例：4508B-2TRU-一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU-二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ-单面钢制防尘盖，例：6205.ZZZ-双面钢制防尘盖，例：6205ZZZL-单面，L型内径的钢制防尘盖，例：6207ZLZX-单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL-由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL-钢制防尘盖，双面，L型内径，例：6203ZZLZZX-钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL-钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a-大于标准倒角的非标准倒角，例：6205aB-圆锥滚子轴承，外圈带凸缘，例：30210BBI-双半内圈球轴承，例：6215BIBO-双半外圈球轴承，例：6215BOD-圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK-带锥孔轴承，锥度为1：12，例：1210KK30-带锥孔轴承，锥度为1：30，例：23026K30N-外圈带止动槽轴承，例：6206NC-带锁孔的圆锥滚子轴承NR-外圈带止动环轴承，例：6210NRY-小于标准倒角尺寸的非标准倒角，例：30206YS-圆锥滚子轴承，非标准倒角（斜倒角）SG-内径带螺旋槽的圆锥滚子轴承T-锥孔或锥形外径（英制）圆锥滚子轴承TD-双列、锥孔或锥形外径（英制）圆锥滚子轴承W-双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW-外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi-圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
