轴承型号的含义

轴承型号的含义1. 前言轴承是一种用于支撑和减少摩擦的机械元件，在工业和机械设备中起着至关重要的作用。

为了方便轴承的识别和应用，每种轴承都有一个特定的型号。

本文将介绍轴承型号的含义，解读其中的数字和字母代表的意义。

2. 轴承型号的结构轴承型号一般由一串数字和字母组成。

不同类型的轴承可能在型号上有一定的差异，但通常都包含以下几个部分：•基本型号•尺寸系列号•附加标志接下来，我们将逐个解释这些部分的含义。

2.1 基本型号基本型号是轴承型号的核心部分，它通常由数字组成。

这些数字代表着轴承的基本类型、结构和特性。

不同的数字对应着不同的轴承类型，例如：•0：深沟球轴承•1：角接触球轴承•2：圆锥滚子轴承•3：调心球轴承•…2.2 尺寸系列号尺寸系列号表示轴承的尺寸范围。

它通常由数字或字母组成，用于区分轴承的外径、内径、宽度等尺寸参数。

具体的尺寸系列号可以通过相关的轴承标准或规范进行查询，以获取准确的尺寸信息。

2.3 附加标志附加标志用于补充描述轴承的一些特殊性质或设计特点。

它通常由字母表示，例如：•C：径向间隙较小•P：精度等级较高•X：特殊外形或结构这些附加标志可以帮助用户更好地选择适合自己需求的轴承。

3. 示例解析为了更好地理解轴承型号的含义，我们以一个示例进行解析。

假设某个轴承的型号为6206C3，我们可以按照上述结构进行解读。

•基本型号：6。

这个数字表示该轴承属于深沟球轴承。

深沟球轴承是最常见的一种轴承类型，广泛应用于各个领域。

•尺寸系列号：206。

206可能代表该轴承的尺寸范围，具体的尺寸信息可以通过相关标准查询。

•附加标志：C3。

C3表示该轴承的径向间隙较小。

径向间隙是指轴承在装配时轴向上与轴承孔之间的间隙。

C3的轴承通常具有较高的可转速和较高的精度。

4. 结论轴承型号是轴承的重要标识，它包含了轴承的基本类型、尺寸范围以及附加特征，帮助用户快速识别和选择适合自己需求的轴承。

了解和解读轴承型号对于正确应用和维护轴承非常重要，并且有助于提高机械设备的性能和寿命。

轴承型号大全轴承型号查询轴承型号含义在购买轴承时，轴承型号是一个非常重要的问题，不同的型号适用于不同的零件，并且现在市场中拥有多种机械设备，也就型号不断增多，想要对对其有更多了解，还需要大家对轴承型号大全有清楚地了解。

为了让大家在购买轴承时更加方便，今天我们就为大家介绍一下轴承型号含义、轴承型号查询以及轴承型号大全等问题。

相信通过小编对轴承型号大全相关介绍，大家一定会对其有了大致了解。

一、轴承型号含义轴承是在机械运动中用来减小摩擦系数，并固定轴中心位置的零件，分为滑动轴承和滚动轴承两种。

轴承型号含义包括基本代号和补充代号两个部分。

基本代号主要代表了轴承结构、尺寸和类型等方面的信息。

补充代号则主要是当一些信息有变动时添加的代号。

并且位于基本代号左边的是前置代号，而位于基本代号右边的则是后置代号。

所以大家在轴承型号查询中，应该先弄清楚这其中各种字母代表的轴承型号含义。

如果您想进行轴承型号查询的话，可以在网上搜索轴承型号查询系统，一些轴承销售公司的网站上也可以进行轴承型号查询。

所以您不必过分担心无法进行轴承型号查询。

二、轴承型号大全由于轴承型号大全内容较多，本文不便全部展示，下面附上一张常见的滚动轴承型号表，希望能对您有所帮助。

但是下面只是轴承型号大全中的一部分，关于其产品的介绍以及相关信息还有更多，这些都有待大家去相关官网上去了解。

轴承型号大全表：现在市场中销售着多种型号的产品，大家得对轴承型号大全有所了解，才会准确分辨出各自的特点，让自己的制作的产品精确性更高。

轴承型号大全、轴承型号查询和轴承型号含义这些问题您都弄清楚了吗？如果您还想了解更多有关轴承的信息，那一定要记得关注我们哦，因为我们会在接下来的文章中继续带来相关信息。

（以上信息仅供参考，不代表本站立场）。

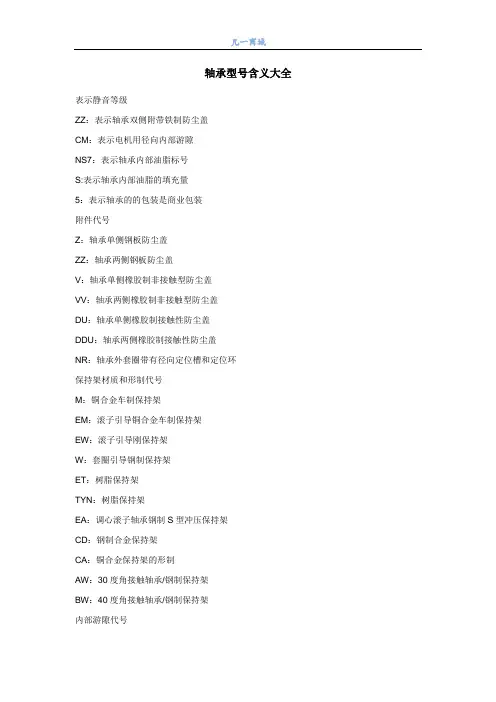

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD（参见NSK综合样本B239页）四联组合：DFF,DFT（参见NSK综合样本B239页）接触角代号A角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

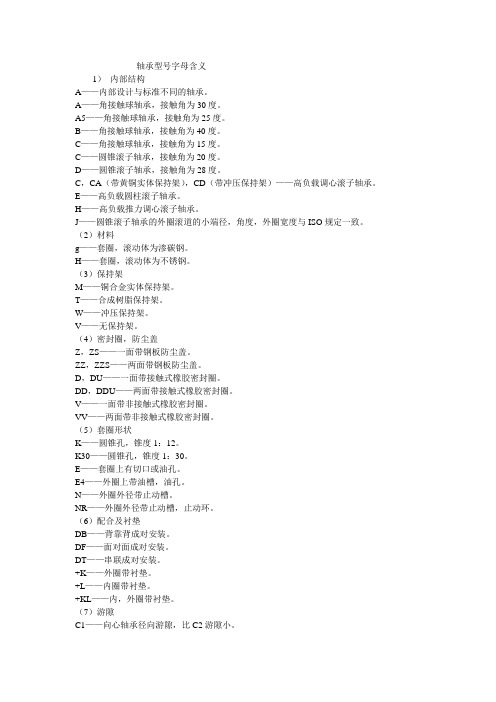

轴承型号字母含义1）内部结构A——内部设计与标准不同的轴承。

A——角接触球轴承，接触角为30度。

A5——角接触球轴承，接触角为25度。

B——角接触球轴承，接触角为40度。

C——角接触球轴承，接触角为15度。

C——圆锥滚子轴承，接触角为20度。

D——圆锥滚子轴承，接触角为28度。

C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。

E——高负载圆柱滚子轴承。

H——高负载推力调心滚子轴承。

J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。

（2）材料g——套圈，滚动体为渗碳钢。

H——套圈，滚动体为不锈钢。

（3）保持架M——铜合金实体保持架。

T——合成树脂保持架。

W——冲压保持架。

V——无保持架。

（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。

ZZ，ZZS——两面带钢板防尘盖。

D，DU——一面带接触式橡胶密封圈。

DD，DDU——两面带接触式橡胶密封圈。

V——一面带非接触式橡胶密封圈。

VV——两面带非接触式橡胶密封圈。

（5）套圈形状K——圆锥孔，锥度1：12。

K30——圆锥孔，锥度1：30。

E——套圈上有切口或油孔。

E4——外圈上带油槽，油孔。

N——外圈外径带止动槽。

NR——外圈外径带止动槽，止动环。

（6）配合及衬垫DB——背靠背成对安装。

DF——面对面成对安装。

DT——串联成对安装。

+K——外圈带衬垫。

+L——内圈带衬垫。

+KL——内，外圈带衬垫。

（7）游隙C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

轴承型号字母含义1）内部结构A——内部设计与标准不同的轴承。

A——角接触球轴承，接触角为30度。

A5——角接触球轴承，接触角为25度。

B——角接触球轴承，接触角为40度。

C——角接触球轴承，接触角为15度。

C——圆锥滚子轴承，接触角为20度。

D——圆锥滚子轴承，接触角为28度。

C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。

E——高负载圆柱滚子轴承。

H——高负载推力调心滚子轴承。

J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。

（2）材料g——套圈，滚动体为渗碳钢。

H——套圈，滚动体为不锈钢。

（3）保持架M——铜合金实体保持架。

T——合成树脂保持架。

W——冲压保持架。

V——无保持架。

（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。

ZZ，ZZS——两面带钢板防尘盖。

D，DU——一面带接触式橡胶密封圈。

DD，DDU——两面带接触式橡胶密封圈。

V——一面带非接触式橡胶密封圈。

VV——两面带非接触式橡胶密封圈。

（5）套圈形状K——圆锥孔，锥度1：12。

K30——圆锥孔，锥度1：30。

E——套圈上有切口或油孔。

E4——外圈上带油槽，油孔。

N——外圈外径带止动槽。

NR——外圈外径带止动槽，止动环。

（6）配合及衬垫DB——背靠背成对安装。

DF——面对面成对安装。

DT——串联成对安装。

+K——外圈带衬垫。

+L——内圈带衬垫。

+KL——内，外圈带衬垫。

（7）游隙C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD四联组合：DFF,DFTA角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

轴承型号解释轴承型号通常由以下几个部分组成:1. 轴承类型(Type):这是轴承的分类方式,决定了轴承的结构和用途。

不同类型的轴承可以有不同的类型代号,例如深沟球轴承(沟球型轴承)、圆柱滚子轴承(圆柱型轴承)等等。

2. 轴承代号(Designation):这是轴承型号中的重要组成部分,表示了轴承的结构、尺寸、材料和精度等级等信息。

轴承代号通常由数字和字母组成,数字表示轴承的内径、外径、厚度和滚子直径,字母表示轴承的滚动体材料、表面粗糙度等级和精度等级等等。

3. 轴承内径( inner diameter, ID):这是轴承的内径大小,表示轴承内部的滚子直径。

轴承内径的大小决定了轴承的承载能力和润滑效果。

4. 轴承外径( outer diameter, ID):这是轴承的外径大小,表示轴承外部的滚子直径。

轴承外径的大小决定了轴承的旋转直径和稳定性。

5. 轴承宽度(width):这是轴承的宽度,表示轴承的侧面宽度。

轴承宽度的大小决定了轴承的承载能力和稳定性。

6. 轴承高度(height):这是轴承的高度,表示轴承的顶部到地面的高度。

轴承高度的大小决定了轴承的支撑力和导向能力。

7. 轴承滚动体尺寸(滚子直径,直径指标):这是轴承滚子直径的大小,表示轴承内滚子直径的大小。

8. 轴承材料(Material):这是轴承材料的型号,包括钢、铸铁、高温合金、不锈钢等等。

不同的材料可以影响轴承的寿命、润滑性和承载能力等特性。

9. 精度等级(Accuracy):这是轴承的精度等级,表示轴承的精度和稳定性。

不同的精度等级可以影响轴承的承载能力和寿命。

综上所述,轴承型号是由多个部分组成,包括轴承类型、轴承代号、轴承内径、轴承外径、轴承宽度、轴承高度、轴承滚动体尺寸和轴承材料等,这些信息反映了轴承的性能和质量。

轴承型号解释轴承是一种常见的机械零部件，它是一种用于支撑和减少旋转摩擦的装置。

轴承由外圈、内圈、滚动体和保持架组成，并通过滚动体在内外圈之间形成滚动接触，从而减少摩擦和磨损。

轴承型号是轴承的唯一标识，它包含了轴承的几何尺寸、结构特征、承受能力等信息。

以下是关于轴承型号的相关参考内容。

1. 轴承型号的组成轴承型号通常由英文字母和数字组成，每个字母和数字都代表了特定的含义。

例如，字母R代表圆弧半径，数字代表内径直径或轮毂直径，字母C代表轴承的载荷能力等。

根据轴承类型的不同，型号的组成会有所区别。

2. 常见轴承型号常见的轴承型号包括球轴承、滚子轴承、角接触轴承等。

其中，球轴承型号常以6开头，滚子轴承型号常以2开头，角接触轴承型号常以7开头。

例如，6204代表内径为20mm的6200系列球轴承，22310代表内径为50mm的22300系列滚子轴承，7207代表内径为35mm的7200系列角接触轴承。

不同厂家和国家可能有不同的命名规则，但基本的命名方式差异不大。

3. 轴承型号的尺寸解释轴承型号中的数字通常代表轴承的尺寸，例如内径直径、外径直径等。

以6204为例，62代表内径直径为62mm，04代表轴承的尺寸系列。

通常，轴承的内径直径对应轴承的型号和尺寸是有规律可循的，较小的数字通常对应较小的内径直径，较大的数字对应较大的内径直径。

因此，可以通过轴承型号的数字部分来了解轴承的大致尺寸。

4. 轴承型号的载荷能力解释轴承型号中的字母通常代表轴承的载荷能力，即承受外力的能力。

以C为例，字母C表示轴承的额定动载荷能力。

轴承的载荷能力是指在正常工作条件下轴承所能承受的额定载荷，这是轴承选型时需要考虑的重要参数。

不同的轴承型号和设计结构会影响轴承的载荷能力，因此选择合适的轴承型号对于提高机械设备的可靠性和寿命是至关重要的。

5. 其他轴承型号信息的解释除了尺寸和载荷能力，轴承型号还可能包含其他信息，如轴承的密封方式、内圈外形、保持架材料等。

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD（参见NSK综合样本B239页）四联组合：DFF,DFT（参见NSK综合样本B239页）接触角代号A角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
