常见轴承类型尺寸系列代号和基本代号

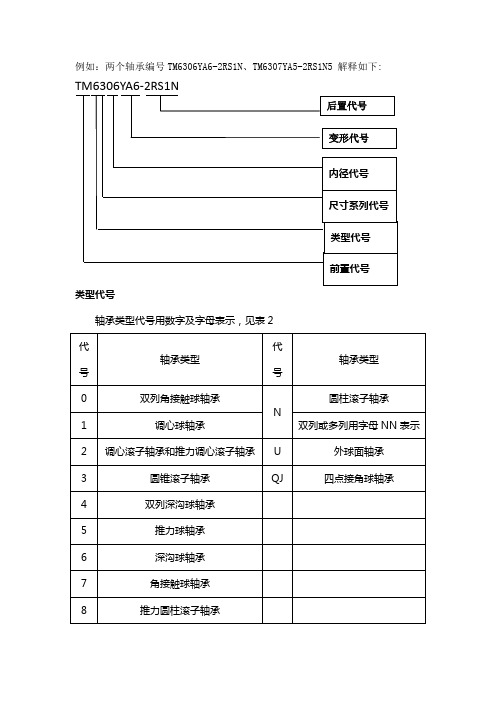

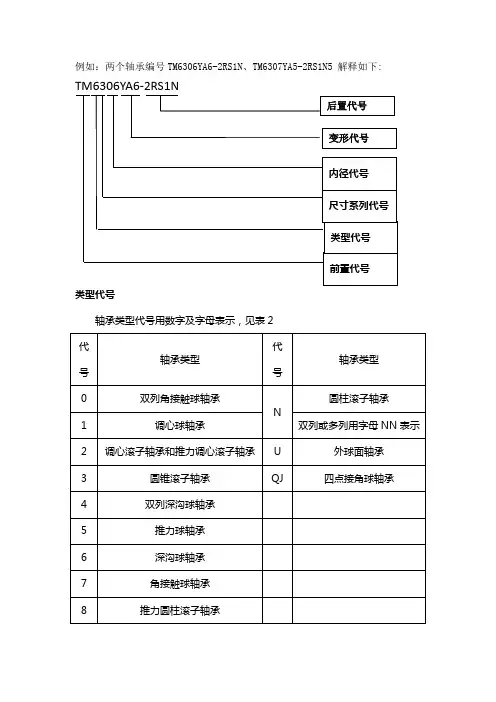

例如：两个轴承编号TM6306YA6-2RS1N、TM6307YA5-2RS1N5 解释如下:
类型代号
3．尺寸系列代号
轴承宽度系列（右起第4位）------8，0，1，2，3，4，5，6
依次加宽
轴承直径系列（右起第3位）------7，8，9，0，1，2，3，4
依次加大
尺寸系列代号中宽度代号在与直径代号搭配时，象表3中情况宽度代号可省略，其它情况不能省略。

例如：
1）6204未省略前应为60204
2）62204与6204内径、外径相同，只宽度不一样；其宽度系列为2
系列。

4．内径代号
5．前置代号
TM-----------------轴承内圈需特殊处理
6．变形代号
轴承的尺寸和内部结构和标准型号有一定的差别，后面用YA 进行区分。

如有多个变型型号，在YA 后面加罗马数字表示。

例如YA1 、YA2 等。

7、后置代号。

轴承的代号大全★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号-尺寸系列代号-内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×5 0.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承带法兰开式轴承带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP 外圈单挡边，平当圈NNU内圈无档边双列圆柱滚子轴承NU 内圈无挡边NJ内圈单挡边NA 外圈带双锁圈的滚针轴承NUJ内圈无挡边，带斜挡圈NH 内圈单挡边，带斜挡圈NUP 内圈单挡边，平挡圈RNU 无内圈RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d≤10mm）L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW 无轴圈推力轴承KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承3圆锥滚子轴承0 宽度系列2直径系列07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R 不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈GS.81112K. 滚动体与保持架的组合件K.81108WS. 推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构 A B C D EC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。

滚动轴承的类型名称、代号、简图、性能和特点滚动轴承是标准件，用于支承轴颈的部件，有时也用来支承轴上的回转零件。

滚动轴承使用、安装、维修方便、价格较便宜，应用广。

采用滚动轴承的机器起动力矩小，有利于在负载下起动。

对于同尺寸的轴颈，滚动轴承的宽度比滑动轴承小，可使机器的轴向结构紧凑。

大多数滚动轴承能同时受径向和轴向载荷，因此轴承组合结构较简单。

但滚动轴承存在承受冲击载荷能力较差；高速重载荷下轴承寿命较低；振动及噪声较大的缺点。

典型的滚动轴承构造如图1所示。

由内圈、外圈、滚动体和保持架组成。

内圈、外圈分别与轴颈及轴承座孔装配在一起。

多数情况是内圈随轴回转，外圈不动；但也有外圈回转、内圈不转或内、外围分别按不同转速回转等使用情况。

滚动体使相对运动表面间的滑动摩擦变为滚动磨擦。

根据不同轴承结构的要求，滚动体有球、圆柱滚子、圆锥滚子、球面滚子等滚动体的大小和数量直接影响轴承的承载能力。

在球轴承内、外圈上都有凹槽滚道，它起着降低接触应力和限制滚动体轴向移动的作用。

保持架使滚动体等距离分布并减少滚动体间的摩擦和磨损。

如果没有保持架，相邻滚动体将直接接触，且相对摩擦速度是表面速度的两倍，发热和磨损都较大。

滚动轴承的内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造，如 GCrls、GCr15SiMn等，淬火后硬度达到 61 HRC～65 HRC。

保持架选用较软材料制造，常用低碳钢板铜合金、铝合金、工程塑料等材料。

1.滚动轴承的类型滚动轴承的类型名称、代号、简图、性能和特点等列于表1中。

表1 常用滚动轴承的类型、代号、简图、性能和特点注：⑴表中括号内的数字在基本代号中可省略。

⑵基本额定动载荷比、极限转速比、价格比为同一尺寸系列的轴承与深沟球轴承之比。

极限转速比比值＞90%为高，60%～90%为中，＜60%为低。

滚动轴承中套圈与滚动体接触处的法线和垂直于轴承轴心线的平面间的夹角α称为公称接触角。

滚动轴承按所能承受载荷方向与公称接触角的不同分为两大类（图3）。

轴承的代号说明★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×50.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承 带法兰开式轴承 带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边 NF 外圈单挡边 NN 双列圆柱滚子轴承 NFP 外圈单挡边，平当圈 NNU 内圈无档边双列圆柱滚子轴承 NU 内圈无挡边 NJ 内圈单挡边 NA 外圈带双锁圈的滚针轴承NUJ 内圈无挡边，带斜挡圈NH 内圈单挡边，带斜挡圈NUP 内圈单挡边，平挡圈RNU 无内圈 RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d ≤10mm ）L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA 型WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW 无轴圈推力轴承KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承3圆锥滚子轴承0 宽度系列2直径系列07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS. 推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构 A B C D EC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。

轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。

可用于承受径向、轴向或径向与轴向的联合负荷。

角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。

外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。

主要供简单的外壳使用。

直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。

球轴承：滚动体是球的滚动轴承。

深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。

推力球轴承：滚动体是球的推力滚动轴承。

滚子轴承：滚动体是滚子的滚动轴承。

圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。

圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。

滚针轴承：滚动体是滚针的向心滚动轴承。

球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。

有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。

推力滚子轴承：滚动体是滚子的推力滚动轴承。

推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。

推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。

推力滚针轴承：滚动体是滚针的推力滚动轴承。

推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。

有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。

带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。

关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。

组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。

轴承代号组成及常用轴承代号新旧对照一、轴承代号组成1. 通用轴承的代号由：前置代号、基本代号和后置代号三部分组成。

1.1 前置代号：新轴承代号中的前置代号表示成套轴承分部件（一般不常用）。

旧轴承代号中的前置代号表示轴承的公差等级、游隙组别。

1.2 基本代号：A. 新通用轴承（滚针轴承除外）的基本代号依次由：由类型代号、尺寸系列代号、内径代号组成。

其中尺寸系列代号依次由宽度系列代号和直径系列代号组成。

宽度系列是对应同一直径系列的宽度尺寸系列。

直径系列是对应同一内径的外径尺寸系列。

B. 新滚针轴承的基本代号依次由：由类型代号、配合安装特征代号组成。

C. 旧通用轴承的基本代号依次由：由宽度系列代号、结构型式代号、类型代号、直径系列代号、内径代号组成。

1.3 后置代号：新轴承代号中后置代号依次由：轴承的内部结构变化、密封防尘与外部形状变化、保持架及其材料改变、轴承材料改变、公差等级、游隙级别、配置形式等。

旧轴承代号中后置代号表示：轴承零件材料、结构、设计、技术条件的改变。

后置代号并不是所有轴承都有，有变化或改变时才标注。

标注以所选用标准中轴承代号为准。

二、产品用部分轴承后置代号的含义1. 内部结构变化代号：新轴承代号中C：表示角接触球轴承公称接触角α＝15°（原无代号，用轴承结构型式代号030000表示。

）新轴承代号中E：加强型（即内部结构设计改进，增大轴承承载能力。

如：NU 207E、UJ2207E）2. 密封防尘与外部形状变化代号：-Z：表示轴承一面带防尘盖（原用轴承结构型式代号060000表示）。

-2Z：表示轴承两面带防尘盖（原用轴承结构型式代号080000表示）。

-RS：表示轴承一面带接触式骨架橡胶密封圈（原轴承结构型式代号160000表示）。

-2RS：表示轴承两面带接触式骨架橡胶密封圈（原用轴承结构型式代号180000表示）。

-RZ：表示轴承一面带非接触式骨架橡胶密封圈（原用轴承结构型式代号160000K表示）。

电机轴承的代号构成及常用型号电机轴承也叫电动机轴承或者马达轴承，是专门应用于电动机或者马达上的一种专用轴承产品。

电机使用的轴承是一个支撑轴的零件，它可以引导轴的旋转，也可以承受轴上空转的部件，概念很宽泛。

电机常用的轴承有四种类型，即滚动轴承、滑动轴承、关节轴承和含油轴承。

最常见的电机轴承是滚动轴承，即有滚动体的轴承。

滑动轴承泛指没有滚动体的轴承，即作滑行运动的轴承。

电机轴承代号构成：1.前置代号—表示轴承的分部件。

2.基本代号—表示轴承的类型与尺寸等主要特征。

3.后理代号—表示轴承的精度与材料的特征。

电机轴承的工作原理电机滚动轴承利用光滑的金属滚动体以及润滑的内圈和外圈金属面来减小摩擦。

这些滚珠或滚柱“承载”着负载，支撑着电机主轴，使电机(转子)可以平稳旋转。

电机常用轴承型号Y2系列电机轴承轴伸端：6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、NU319、NU322风扇端：6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3 YSJ系列压缩机专用电机轴承轴伸端：6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319、6319-C3、6322风扇端：6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3电动机用轴承还有很多，常见搭配组合的有深沟球轴承与圆柱滚子轴承组合、角接触球轴承与圆柱滚子轴承的组合等。

轴承代号规则是指在轴承生产和应用中，为了便于区分和管理轴承，按照一定的标准对轴承进行编号和命名的规定。

下面是一般常规的轴承代号示例：
1. 深沟球轴承代号示例
6204
6 - 轴承类型代号，深沟球轴承为6
2 - 系列代号，常用“0”、“1”、“2”、“3”等代号，数值越大尺寸越大
04 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。

如04即20mm，05即25mm
2. 圆锥滚子轴承代号示例
30205
3 - 轴承类型代号，圆锥滚子轴承为3
02 - 系列代号，常用“0”、“1”、“2”、“3”等代号，数值越大尺寸越大
05 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。

如05即25mm
3. 自调心球轴承代号示例
1205
12 - 轴承类型代号，自调心球轴承为12
05 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。

如05即25mm
4. 推力球轴承代号示例
51105
5 - 轴承类型代号，推力球轴承为5
11 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。

如11即55mm
05 - 尺寸代号，下标数值表示厚度尺寸（mm）/2 。

如05即2.5mm
需要注意的是，不同的轴承类型代号不同，并且不同厂家可能存在不同的轴承代号规则。

在选购轴承时，可以参照轴承的代号进行选型，以确保轴承的适用性和质量。

轴承类型代号：
0 双列角接触球轴承
1 调心球轴承
2 调心滚子轴承和推力调心滚子轴承
3 圆锥滚子轴承
4 双列深沟球轴承
5 推力球轴承
6 深沟球轴承
7 角接触球轴承
8 推力圆柱滚子轴承
N 圆柱滚子轴承（双列或多列用字母NN表示）
U 外球面球轴承
QJ 四点接触球轴承
尺寸系列代号：
尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

通用轴承类型、尺寸系列代号、轴承代号表示方法
向心轴承、推力轴承尺寸系列表示方法
通用轴承类型代号表示法
注：代号前、后加字母或数字表示该类轴承结构不同。

滚动轴承代号采用国际通用字母! 数字混合编制。

通常由基本代号、前置代号、后置代号三部分组成。

基本代号表示轴承的基本类型、结构和尺寸；前后置代号是轴承在结构形状、尺寸、公差、技术要求有所改变时，在基本代号左右添加的补充代号。

轴承代号表示法见下表:
滚动轴承代号表示法
通用轴承内径代号表示法
轴承前置代号说明
一、内部结构代号说明
内部结构代号说明如下表所示。

内部结构代号说明
二、密封防尘及内外形状变化代号说明
密封防尘及内外形状变化代号说明见下表。

密封防尘及内外形状变化代号说明
有后置代号保持架说明见下表
有后置代号保持架说明
四、不编后置代号保持架说明
不编后置代号保持架说明见下表
不编后置代号保持架说明。
