ANSYSWorkbench接触分析案例详解本⽂由Workbench⼩学⽣授权转载这篇⽂章囊括了接触分析中常见的问题，并通过思考和验证，给出了解决⽅案和经验总结，相信朋友们按照这篇教程完整的⾛⼀遍分析过程，会对接触分析的理解更近⼀步。
1.建模。
条件：⼀个圆盘与⼀个矩形板，⽣成壳体。
注意：两者分析之前未接触。
2.选取材料。
进⼊材料库，选取⾮线性材料中的铝合⾦（Aluminum Alloy NL）注意：NL表⽰Nonlinear ，译为⾮线性。
3.进⼊分析模块，调出Properties选项4.修改分析类型，将Analysis type由3D改为2D5.双击Model进⼊分析界⾯，修改矩形板的材料为Aluminum Alloy NL，圆盘默认为结构钢（Structural Steel）6.参数设置（1）根据左侧outline依次向下添加（由于此分析不⽤添加局部坐标系，因此修改完材料属性后，直接添加接触）（2）⼯况：矩形板与圆盘为摩擦接触（也可使⽤⽆摩擦接触，读者可以亲⾃尝试）（3）接触⾯为圆盘外圆周，⽬标⾯为矩形板顶边，设置摩擦系数为0.15（4）由于模型为刚-柔接触，因此修改behavior为⾮对称（Asymmetric）（5）在advanced中将接触算法设置为增⼴拉格朗⽇（Augmented Lagrange）（6）探测⽅法设置为⾼斯点探测（on Gauss point ）注意：①由于两者的材料都是⾦属，因此摩擦系数 ≤0.2②⾮线性分析中默认的接触算法为增⼴拉格朗⽇（Augmented Lagrange），线性默认为纯罚函数（Pure penalty）③纯罚函数的收敛性很好，接触刚度对其影响⼤，但是它的穿透性不可控制，⽽增⼴拉格朗⽇收敛性表现为穿透较⼤，迭代次数较多，但其可以在⼀定程度上控制穿透性④⾼斯点与节点探测的区别：⾼斯点：适合⼤多情况，⽹格密度⼩、更精确节点：仅适⽤于⾓接触⑤局部坐标系的添加：如果全局坐标系不是所需要的，就必须添加局部坐标系作为附属坐标系7.划分⽹格（Mesh），选中图中模型，根据模型⾃动划分⽹格8.分析设置（Analysis Setting）（1）打开⾃动时间步（Anto Time Stepping）与⼤变形（Large Deflection）（2）修改载荷⼦步依次为50,50,100后，其他均默认9.添加边界条件（Load or Supports）（1）选中矩形板的下边线，将其设置为Displacement（2）X⽅向数值设置为-15mm，Y⽅向数值设置为0（3）选中圆盘的外圆周，将其设置为Fixed support思考：为什么打开⼤变形开关？答：因为在静⼒学中，极限转动⾓度为10°，⼤位移或者⼤转动即视为⾮线性分析，当受⼒物体的变形与其⼏何尺⼨相⽐较⼤，且线性叠加原理不再适⽤时，可视作⼤变形。

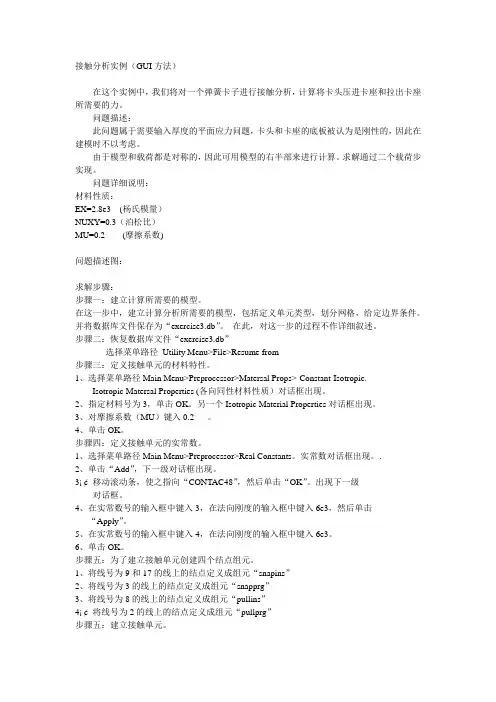

接触分析实例（GUI方法）在这个实例中，我们将对一个弹簧卡子进行接触分析，计算将卡头压进卡座和拉出卡座所需要的力。
问题描述：此问题属于需要输入厚度的平面应力问题，卡头和卡座的底板被认为是刚性的，因此在建模时不以考虑。
由于模型和载荷都是对称的，因此可用模型的右半部来进行计算。
求解通过二个载荷步实现。
问题详细说明：材料性质：EX=2.8e3 (杨氏模量）NUXY=0.3（泊松比）MU=0.2 (摩擦系数)问题描述图：求解步骤：步骤一：建立计算所需要的模型。
在这一步中，建立计算分析所需要的模型，包括定义单元类型，划分网格，给定边界条件。
并将数据库文件保存为“exercise3.db”。
在此，对这一步的过程不作详细叙述。
步骤二：恢复数据库文件“exercise3.db”选择菜单路径Utility Menu>File>Resume from步骤三：定义接触单元的材料特性。
1、选择菜单路径Main Menu>Preprocessor>Matersal Props>-Constant-Isotropic.Isotropic Matersal Properties (各向同性材料性质）对话框出现。
2、指定材料号为3，单击OK。
另一个Isotropic Material Properties对话框出现。
3、对摩擦系数（MU）键入0.2 。
4、单击OK。
步骤四：定义接触单元的实常数。
1、选择菜单路径Main Menu>Preprocessor>Real Constants。
实常数对话框出现。
.2、单击“Add”，下一级对话框出现。
3¡¢移动滚动条，使之指向“CONTAC48”，然后单击“OK”。
出现下一级对话框。
4、在实常数号的输入框中键入3，在法向刚度的输入框中键入6e3，然后单击“Apply”。
5、在实常数号的输入框中键入4，在法向刚度的输入框中键入6e3。
