系统安装布线要求

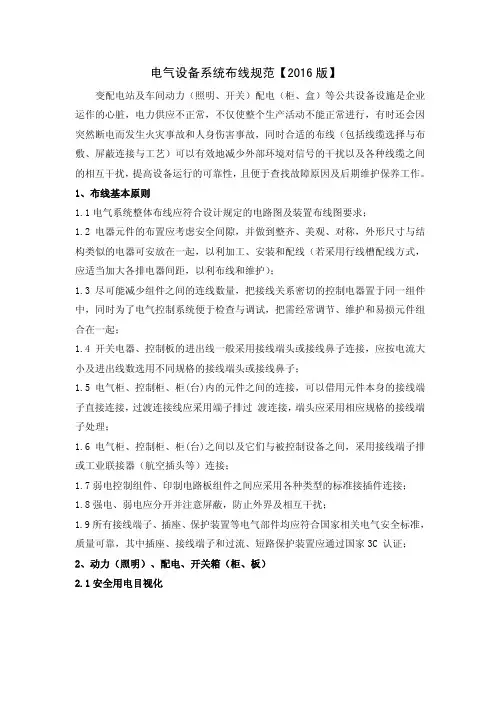

电气设备系统布线规范【2016版】变配电站及车间动力（照明、开关）配电（柜、盒）等公共设备设施是企业运作的心脏，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然断电而发生火灾事故和人身伤害事故，同时合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性，且便于查找故障原因及后期维护保养工作。

1、布线基本原则1.1电气系统整体布线应符合设计规定的电路图及装置布线图要求；1.2电器元件的布置应考虑安全间隙，并做到整齐、美观、对称，外形尺寸与结构类似的电器可安放在一起，以利加工、安装和配线（若采用行线槽配线方式，应适当加大各排电器间距，以利布线和维护）；1.3尽可能减少组件之间的连线数量，把接线关系密切的控制电器置于同一组件中，同时为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起；1.4开关电器、控制板的进出线一般采用接线端头或接线鼻子连接，应按电流大小及进出线数选用不同规格的接线端头或接线鼻子；1.5电气柜、控制柜、柜(台)内的元件之间的连接，可以借用元件本身的接线端子直接连接，过渡连接线应采用端子排过 渡连接，端头应采用相应规格的接线端子处理；1.6电气柜、控制柜、柜(台)之间以及它们与被控制设备之间，采用接线端子排或工业联接器（航空插头等）连接；1.7弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接； 1.8强电、弱电应分开并注意屏蔽，防止外界及相互干扰；1.9所有接线端子、插座、保护装置等电气部件均应符合国家相关电气安全标准，质量可靠，其中插座、接线端子和过流、短路保护装置应通过国家3C 认证； 2、动力（照明）、配电、开关箱（柜、板）2.1安全用电目视化2.1.1配电柜、照明箱必须明确目视“控制线路示意图”，包括主电缆规格型号、电源起始端、控制方向且采用双重标识（标号应完整、清晰、牢固标号粘贴位置应明确、醒目），并与实际情况相符；2.1.2箱、柜、板上每一处开关，每一组熔断器（电气元件），都应有表明控制对象的名称、标记及对应图示，并与实际情况相符；2.1.3电房、电柜等应设置明确的警示标识、责任人标识、内部管理标识；2.1.4编号方式：①单位代号：公共区域 GG、总装分厂 ZZ、两器分厂LQ、控制器分厂 KZQ、商用分厂 SY1（SY2）、物流管理部 WL、家用质控部 ZKJ（S）；②类型代号：照明柜 ZMG、空调柜 KTG、动力柜 DLG；③编号方式：单位代号+类型代号+厂内编号。

弱电布线规范弱电布线规范是为了保证弱电系统运行稳定、安全、可靠，确保弱电设备正常工作而制定的一系列技术规范和标准。

下面将结合常见的弱电系统设备和布线方式，总结以下弱电布线规范：1. 电缆选择与布线方式（1）选择合适的弱电电缆，根据传输距离、传输速率、电磁兼容等要求确定电缆规格。

（2）布线时应避免强电线路与弱电线路相交，尽量分设弱电线缆综合管或采用不同的布线通道。

（3）布线时应考虑电缆的走向、弯曲半径和承受张力，尽量避免弯折和拉力对电缆的损坏。

2. 线缆安装与固定（1）电缆穿过墙、楼板等时应保留适当的间隙，防止电缆压损或受潮。

（2）电缆终端应制作良好的接线盒，固定牢固，接头应紧固，并进行必要的防护措施。

（3）线缆固定应采用专用固定夹具，不得使用钉子或铁丝等尖锐物品捆绑，以免割破绝缘层。

3. 接地与防雷保护（1）弱电设备应接地可靠，接地电阻小于1Ω。

（2）额定电压高于50V的线缆应进行防雷保护，采用避雷器、引下线等装置。

（3）弱电系统与强电系统之间应设有适当的隔离带，以减少电磁干扰。

4. 设备安装与接线（1）弱电设备安装时应与强电设备保持一定的距离，避免相互干扰。

（2）设备的接线应按照电气图纸进行，接线端子应紧固可靠，不得出现松动、接触不良等情况。

（3）设备上的标志标签应清晰可见，便于日常操作和维护。

5. 弱电柜与配线架（1）弱电柜应放置在通风良好、无尘、干燥的场所，禁止放置易燃、易爆物品。

（2）配线架应悬挂牢固，电缆线束整齐，标签清晰可见，便于线缆的管理和维护。

（3）弱电柜与配线架上的电源插座应按照规定进行布置，保证电缆正常引入和插拔。

6. 系统维护与保养（1）定期检查弱电设备的运行情况，及时处理故障、更换损坏部件。

（2）对于设备和线缆的重要位置和接口，定期进行润滑、紧固等维护保养工作。

（3）每年至少进行一次全面的系统检测，对系统进行全面评估和验证。

以上就是弱电布线规范的一些基本要点，根据不同的项目和要求，还需根据具体情况进行进一步的补充和细化。

综合布线系统工程安装规范GB-T50312-2000_建筑与建筑群综合布线系统工程验收规范第一章总则第1.0.1条为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。

第1.0.2条本规范适用于新建、扩建、改建综合布线系统工程的验收。

第1.0.3条工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。

第1.0.4条在施工过施中，施工单位必须执行本规范有关施工质量检查的规定。

建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。

第1.0.5条综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。

第二章环境检查第2.0.1条应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1 交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

2 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

3 铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。

4 交接间、设备间应提供220V单相带地电源插座。

5 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。

6 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

第三章器材检查第3.0.1条器材检验一般要求如下：1 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。

2 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

3 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。

4 备品、备件及各类资料应齐全。

第3.0.2条型材、管材与铁件的检验要求如下：1 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
