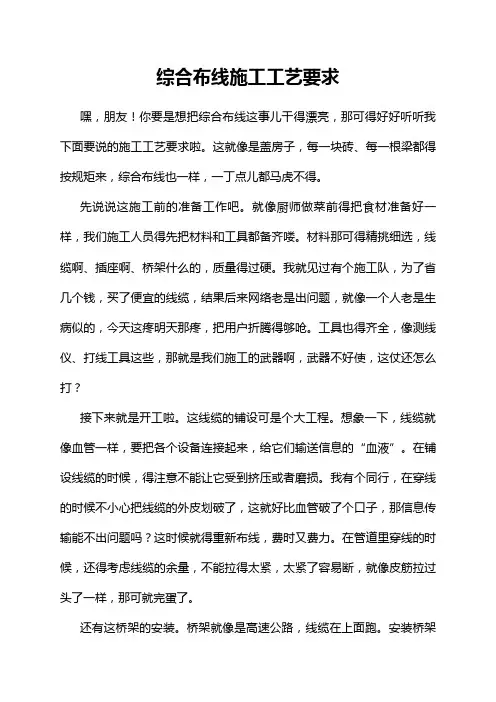

综合布线施工工艺要求嘿，朋友！你要是想把综合布线这事儿干得漂亮，那可得好好听听我下面要说的施工工艺要求啦。

这就像是盖房子，每一块砖、每一根梁都得按规矩来，综合布线也一样，一丁点儿都马虎不得。

先说说这施工前的准备工作吧。

就像厨师做菜前得把食材准备好一样，我们施工人员得先把材料和工具都备齐喽。

材料那可得精挑细选，线缆啊、插座啊、桥架什么的，质量得过硬。

我就见过有个施工队，为了省几个钱，买了便宜的线缆，结果后来网络老是出问题，就像一个人老是生病似的，今天这疼明天那疼，把用户折腾得够呛。

工具也得齐全，像测线仪、打线工具这些，那就是我们施工的武器啊，武器不好使，这仗还怎么打？接下来就是开工啦。

这线缆的铺设可是个大工程。

想象一下，线缆就像血管一样，要把各个设备连接起来，给它们输送信息的“血液”。

在铺设线缆的时候，得注意不能让它受到挤压或者磨损。

我有个同行，在穿线的时候不小心把线缆的外皮划破了，这就好比血管破了个口子，那信息传输能不出问题吗？这时候就得重新布线，费时又费力。

在管道里穿线的时候，还得考虑线缆的余量，不能拉得太紧，太紧了容易断，就像皮筋拉过头了一样，那可就完蛋了。

还有这桥架的安装。

桥架就像是高速公路，线缆在上面跑。

安装桥架的时候，一定要水平、牢固。

要是桥架歪歪扭扭的，那线缆在上面跑起来也不安稳啊，就像汽车在坑洼不平的路上开，速度肯定快不了，而且还容易出故障。

我曾经见过一个施工现场，桥架安装得那叫一个糟糕，结果线缆经常从桥架上掉下来，就像调皮的孩子从滑梯上掉下来一样，整个布线系统乱成一团麻。

说到插座和面板的安装，这就像是给房子装门窗一样重要。

插座的位置得提前规划好，要方便使用。

安装的时候，得保证它和墙面齐平，不能歪歪斜斜的。

我就遇到过一个客户，看到插座装得歪歪扭扭的，那脸拉得老长了，就像吃了苦瓜一样，嘴里嘟囔着“这活儿干得也太糙了吧”。

面板上的标识也得清晰准确，要是标识错了，就像给人指错路一样，那用户找设备的时候不得晕头转向啊？再讲讲线缆的端接。

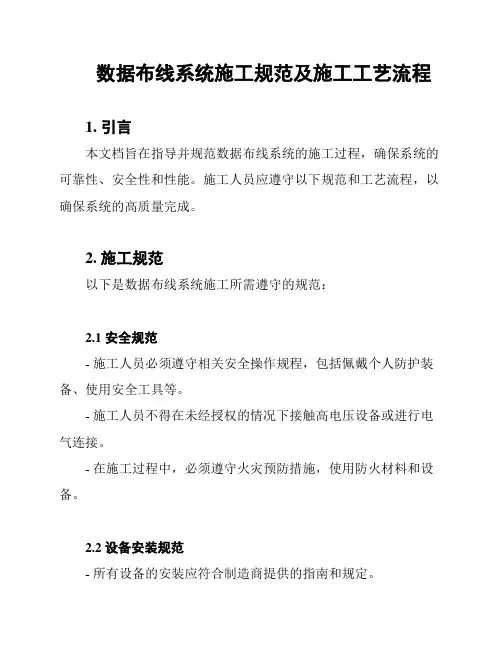

数据布线系统施工规范及施工工艺流程1. 引言本文档旨在指导并规范数据布线系统的施工过程，确保系统的可靠性、安全性和性能。

施工人员应遵守以下规范和工艺流程，以确保系统的高质量完成。

2. 施工规范以下是数据布线系统施工所需遵守的规范：2.1 安全规范- 施工人员必须遵守相关安全操作规程，包括佩戴个人防护装备、使用安全工具等。

- 施工人员不得在未经授权的情况下接触高电压设备或进行电气连接。

- 在施工过程中，必须遵守火灾预防措施，使用防火材料和设备。

2.2 设备安装规范- 所有设备的安装应符合制造商提供的指南和规定。

- 使用合适的工具和方法进行设备的挂墙、布线和固定。

- 设备之间的距离应符合相关规范，以确保信号传输的可靠性和效果。

2.3 布线规范- 施工人员应合理布置数据布线路径，避免与其他系统的干扰。

- 使用合适的布线材料，按照标准进行布线，保持线路的整洁和可维护性。

- 布线路径应避免弯曲、拉扯和挤压，以减少信号损失和传输错误。

3. 施工工艺流程以下是数据布线系统施工的基本工艺流程：3.1 施工准备- 确定布线的具体需求，包括数据量、布线区域等。

- 准备所需的材料和工具，确保施工过程的顺利进行。

3.2 筹划布局- 根据布线需求，在建筑平面图上规划布线路径和设备位置。

- 考虑到布线路径完整性和故障排除的便利性，合理安排设备和布线路径。

3.3 线缆安装- 根据布局规划，安装线槽、线管等线缆通道设施。

- 根据布线需求，将线缆进行剥皮、连接和固定。

3.4 设备安装- 根据规范，安装数据设备，确保固定牢固、连接正确。

- 进行设备之间的连接和调试，确保信号的稳定传输。

3.5 施工检查和测试- 对布线系统进行全面检查，确保无故障和松动。

- 进行相关测试，包括信号强度、传输速度等，验证系统的性能。

3.6 完成与交付- 清理施工现场，确保无残留材料和安全隐患。

- 提供施工报告和技术文档，包括布线图、设备连接图等。

- 进行系统交付和培训，确保用户能正确操作和维护数据布线系统。

第1篇一、施工准备1. 施工图纸审核：对施工图纸进行详细审查，确保图纸准确无误，并与实际现场相符。

2. 材料准备：根据施工图纸和工程需求，准备所需的各类线缆、桥架、配线架、插座、适配器等材料。

3. 施工队伍组织：组织专业施工队伍，包括施工人员、技术负责人、安全员等。

4. 施工现场布置：对施工现场进行合理规划，确保施工顺利进行。

二、施工过程1. 线缆敷设（1）按照设计要求，确定线缆敷设路径，确保线缆安全、美观、方便维护。

（2）在地面、天花板上敷设桥架，按照间距要求固定桥架。

（3）将线缆穿入桥架，注意线缆的弯曲半径和间距，避免线缆受损。

2. 配线架安装（1）按照设计要求，确定配线架安装位置。

（2）将配线架固定在桥架上，确保牢固可靠。

（3）将线缆连接到配线架上，注意线缆标签清晰，便于后期维护。

3. 插座安装（1）按照设计要求，确定插座安装位置。

（2）将插座固定在墙上或机柜上，确保牢固可靠。

（3）将线缆连接到插座上，注意线缆标签清晰。

4. 适配器安装（1）按照设计要求，确定适配器安装位置。

（2）将适配器固定在墙上或机柜上，确保牢固可靠。

（3）将线缆连接到适配器上，注意线缆标签清晰。

5. 系统测试（1）按照设计要求，对综合布线系统进行测试，包括线缆连通性、信号强度、传输速率等。

（2）检查系统是否存在故障，及时修复。

三、施工验收1. 施工完毕后，对施工现场进行清理，确保干净整洁。

2. 组织验收小组，对综合布线系统进行验收，确保系统符合设计要求。

3. 验收合格后，进行系统调试，确保设备正常运行。

4. 向用户交付使用，并提供相关技术支持。

总之，机房综合布线工程施工是一项重要且复杂的任务，需要严格遵循设计要求，确保施工质量。

在施工过程中，要加强安全管理，防止安全事故发生。

同时，要注重施工进度，确保项目按时完成。

第2篇一、施工准备1. 设计方案：根据机房的需求，制定详细的设计方案，包括布线方式、线缆类型、设备配置等。

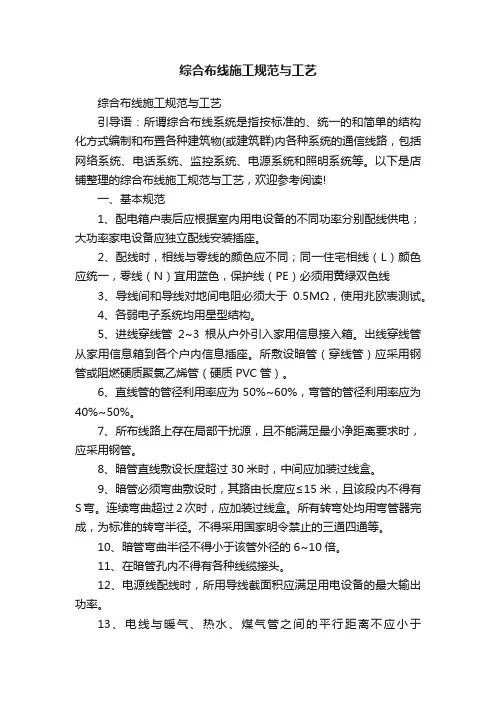

综合布线施工规范与工艺综合布线施工规范与工艺引导语：所谓综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群)内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。

以下是店铺整理的综合布线施工规范与工艺，欢迎参考阅读!一、基本规范1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线3、导线间和导线对地间电阻必须大于0.5MΩ，使用兆欧表测试。

4、各弱电子系统均用星型结构。

5、进线穿线管2~3根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。

6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

8、暗管直线敷设长度超过30米时，中间应加装过线盒。

9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的6~10倍。

11、在暗管孔内不得有各种线缆接头。

12、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

15、暗盒均应该加装螺接以保护线路。

二、主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

①电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线；空调插座用4毫米平方线；②背景音乐线：标准2×0.3平方毫米线③环绕音响线：标准100-300芯无氧铜④视频线：标准AV影音共享线⑤网络线：超五类UTP双绞线⑥有线电视线：宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。

2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。

设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。

3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。

4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。

二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。

2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。

3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。

4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。

5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。

6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。

7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。

8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。

9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。

10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。

三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。

2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。

3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。

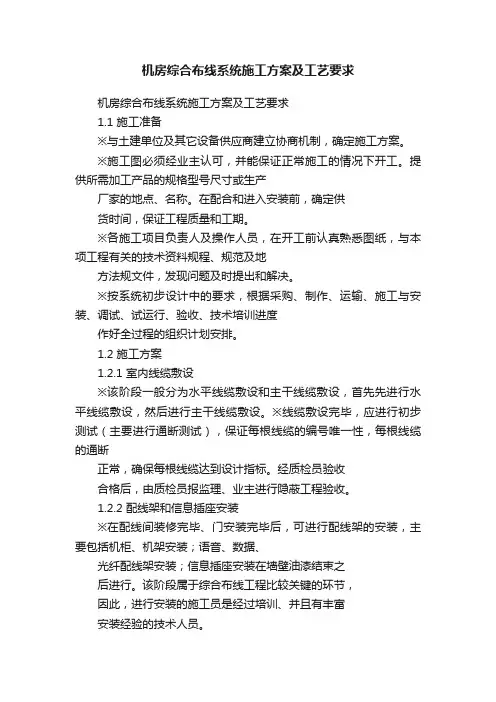

机房综合布线系统施工方案及工艺要求机房综合布线系统施工方案及工艺要求1.1 施工准备※与土建单位及其它设备供应商建立协商机制，确定施工方案。

※施工图必须经业主认可，并能保证正常施工的情况下开工。

提供所需加工产品的规格型号尺寸或生产厂家的地点、名称。

在配合和进入安装前，确定供货时间，保证工程质量和工期。

※各施工项目负责人及操作人员，在开工前认真熟悉图纸，与本项工程有关的技术资料规程、规范及地方法规文件，发现问题及时提出和解决。

※按系统初步设计中的要求，根据采购、制作、运输、施工与安装、调试、试运行、验收、技术培训进度作好全过程的组织计划安排。

1.2 施工方案1.2.1 室内线缆敷设※该阶段一般分为水平线缆敷设和主干线缆敷设，首先先进行水平线缆敷设，然后进行主干线缆敷设。

※线缆敷设完毕，应进行初步测试（主要进行通断测试），保证每根线缆的编号唯一性，每根线缆的通断正常，确保每根线缆达到设计指标。

经质检员验收合格后，由质检员报监理、业主进行隐蔽工程验收。

1.2.2 配线架和信息插座安装※在配线间装修完毕、门安装完毕后，可进行配线架的安装，主要包括机柜、机架安装；语音、数据、光纤配线架安装；信息插座安装在墙壁油漆结束之后进行。

该阶段属于综合布线工程比较关键的环节，因此，进行安装的施工员是经过培训、并且有丰富安装经验的技术人员。

※在配线架安装时，严格按照设计说明及图纸要求，把功能相同的信息点安装在一起，这样便于今后的维护。

1.2.3 线缆端接要求：※缆线在端接前，必须核对缆线标识内容是否正确；※缆线中间不允许有接头；※缆线端接处必须牢固，接触良好；※缆线端接应符合设计和施工操作规程；※对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。

※端接时，每对对绞线应保持扭绞状态，扭绞松开长度不大于13 mm。

1.2.4 光缆芯线终接要求：※采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯曲半径应符合安装工艺要求。

施工综合布线施工工艺目录1、概述 (2)2、管道安装 (2)3、线缆布放 (3)3.1、布线安全 (3)3.2、线缆布放的一般要求 (3)3.3、放线 (3)3.4、线缆牵引 (4)3.5、建筑物水平线缆布线 (4)3.6、建筑物垂直干线线缆布线 (5)4、信息插座端接 (6)4.1、安装要求 (6)4.2、信息模块端接 (6)5、配线架端接 (6)5.1、模块化配线架的端接 (6)5.2、接插式配线架的端接 (7)6、光纤敷设 (7)6.1、架空光缆 (7)6.2、墙壁光缆 (8)6.3、管道光缆 (8)6.4、埋式光缆 (8)7、屏蔽布线施工特殊要求 (9)7.1终端信息点安装密度 (9)7.2底盒的深度 (9)7.3屏蔽模块在地面安装的情况 (9)7.4底盒内的线缆预留也需要注意 (10)7.5屏蔽系统接地的连续性 (10)7.6配线间屏蔽跳线进行有效管理 (10)1、概述本次综合布线系统施工包括管槽敷设、线缆的布放及面板、信息插座、主配线柜、单元配线柜、配线架的安装和线缆的打线、光纤的架设、熔接、线路测试等。

所有前期工作完成后，进行最后的系统调试开通。

2、管道安装（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

（2）金属管的切割及连接在配管时，根据实际需要长度，对管子进行切割。

管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。

管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。

（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。

金属管的弯曲一般都用弯管进行。

先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。

综合布线工程施工的要求1. 施工前的准备工作在进行综合布线工程施工之前，施工方需要进行充分的准备工作。

首先要对施工现场进行勘测，了解建筑物的结构和布局，确定线路铺设的路径和方式。

其次要对布线材料和设备进行检查和确认，确保质量符合技术规范要求。

同时，施工方也需要制定详细的施工计划和施工方案，明确施工过程中的各项工作内容和责任分工。

2. 施工人员素质要求施工过程中的人员素质也是至关重要的。

施工人员应具备相应的专业知识和技能，能够熟练操作各种施工设备和工具。

同时，施工人员需要具备良好的团队合作意识和沟通能力，能够有效协调施工过程中的各项工作。

3. 施工现场安全要求在进行综合布线工程施工时，施工现场的安全要求必须得到重视。

施工方需要制定详细的施工安全规范和应急预案，确保施工人员和现场设备的安全。

同时，施工方还需要配备专业的安全监管人员，定期检查和评估施工现场的安全状况，及时处理安全隐患。

4. 施工材料和设备要求在综合布线工程施工中，所使用的材料和设备也是至关重要的。

施工方应选择符合国家标准和技术要求的优质材料，确保线路的稳定性和传输质量。

同时，施工设备也应具备先进的技术和性能，能够满足施工过程中的各项需求。

5. 施工过程控制要求在进行综合布线工程施工时，施工方需要严格控制施工过程，确保施工质量和进度。

施工管理人员应定期组织施工人员进行技术培训和质量检查，及时解决施工中出现的问题和纠正错误。

同时，施工方还需加强与设计单位和监理单位的沟通和协作，确保施工符合设计要求和监理标准。

6. 施工验收和交付要求综合布线工程施工完成后，施工方需要进行全面的验收工作。

验收标准应符合相关的技术规范和合同要求，确保线路的质量和功能完好。

同时，施工方还需要对施工现场进行清理和整理，保持施工现场的整洁和安全。

最后，施工方将整理施工记录和相关资料，与业主方进行交接，完成整个综合布线工程的交付工作。

总的来说，综合布线工程施工的要求涉及多个方面，包括施工前的准备工作、施工人员素质、施工现场安全、施工材料和设备、施工过程控制以及施工验收和交付等。

•综合布线施工规范与工艺（合用于强电与弱电改造）一、一般规定1 、本章合用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于0.5M Ω。

5 、各弱电子系统均用星型结构。

6 、进线穿线管2~3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。

7 、直线管的管径运用率应为50%~60% ，弯管的管径运用率应为40%~50% 。

8 、所布线路上存在局部干扰源，且不能满足最小净距离规定期，应采用钢管。

9 、暗管直线敷设长度超过30 米时，中间应加装过线盒。

10、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。

连续弯曲超过2 次时，应加装过线盒。

所有转弯处均用弯管器完毕，为标准的转弯半径。

不得采用国家明令严禁的三通四通等。

11、暗管弯曲半径不得小于该管外径的6~10 倍。

12、在暗管孔内不得有各种线缆接头。

13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交*距离不应小于100mm 。

15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

16、暗盒均应当加装螺接以保护线路。

二、重要材料质量规定1、电器、电料的规格、型号应符合设计规定及国家现行电器产品标准的有关规定。

①电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×0.3 平方毫米线③围绕音响线：标准100-300 芯无氧铜④视频线：标准AV 影音共享线⑤网络线：超五类UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
