无线通信技术综合训练实验指导书 ICC2530 基础实验五ADC 实验ADC 支持多达 14 位模数转换，有效位数（ENOB）多达 12 位。

ADC 包含一个具有多达 8 个独 立配置通道的模拟多路转换器，一个参考电压发生器，并且通过 DMA 将转换结果写入存储器。

具 有多种运行模式。

本实验学习 ADC 的一般设置和运行，由 CPU 存取的 ADC 控制和状态寄存器的 使用方法。

一、实验目的通过本实验的学习，熟悉 CC2530 芯片 ADC 模拟数字转换的配置和使用方法。

1. 2. 3. 4. 5. 了解 CC2530 芯片 ADC 原理； 熟悉 CC2530 芯片 ADC 相关寄存器配置和使用方法； 掌握 CC2530 芯片片内温度检测方法； 掌握 CC2530 芯片 1/3VDD 电源电压检测方法； 掌握 CC2530 芯片 VDD 电源电压检测方法。

二、实验内容1. 2. 在 CC2530 节点开发板上， 使用 ADC 进行片内温度单次采样， 将采集的电压值转换为温度 值并显示在 LCD 上； 在 CC2530 节点开发板上， 使用 ADC 进行电源电压单次采样， 将采集的电压值显示在 LCD 上。

三、实验条件1. 2. 3. 4. 5. 6. 用户 PC 机 （装有 Microsoft Windows XP 系统） 正确安装 IAR Embedded Workbench for 8051 集成开发环境； CC2530 节点开发板（插有 CC2530 模块，带 LCD 模块）1 块； CC Debugger 多功能调试器 1 个； USB 连接线； 杜邦线若干； 5V 电源 1 个。

四、实验原理1. ADC 概况 CC2530 芯片 ADC 结构框图如图 3-5-1 所示。

图 3-5-1ADC 结构框图第 69 页实验五 ADC 实验ADC 的主要特征如下： ADC 转换位数可选，8 到 14 位； 8 个独立的输入通道，单端或差分输入； 参考电压可选为内部、外部单端、外部差分或 AVDD5； 中断请求产生； 转换结束时 DMA 触发； 温度传感器输入； 电池电压检测。

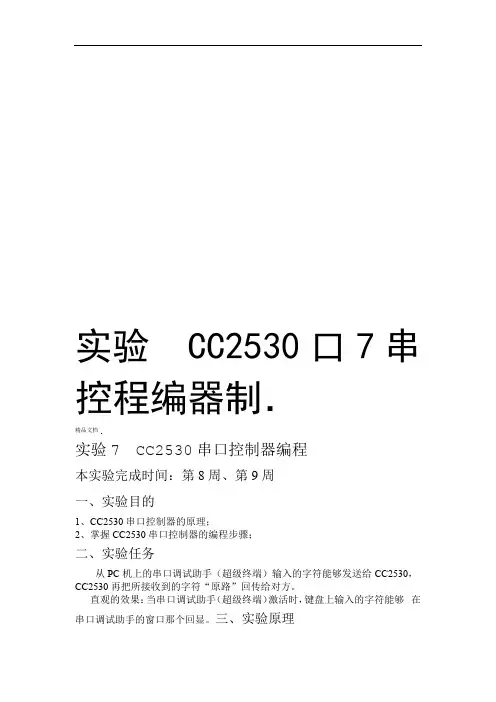

实验 CC2530口7串控程编器制．精品文档实验7 CC2530串口控制器编程本实验完成时间：第8周、第9周一、实验目的1、CC2530串口控制器的原理；2、掌握CC2530串口控制器的编程步骤；二、实验任务从PC机上的串口调试助手（超级终端）输入的字符能够发送给CC2530，CC2530再把所接收到的字符“原路”回传给对方。

直观的效果：当串口调试助手（超级终端）激活时，键盘上输入的字符能够在串口调试助手的窗口那个回显。

三、实验原理、何谓超级终端和串口调试助手1超级终端：一个和uart串口相关联的窗口应用程序。

它能够从uart串口上所接收到的字符显示出来，同时当该窗口激活时能够把键盘所键入的字符从串口发送出去。

超级终端能够从串口收发字符成功的前提是串口通信双方所约定的收发格式一致。

它和一般所说的串口调试助手类似，但有区别：超级终端不会以16进制的形式显示所接收的字符编码；串口调试助手不会把键盘输入的字符实时从串口发送出去，需要点击手动发送。

串口调试助手：桌面上有串口聊天助手，如果不能打开，可以如图1在S503的D盘/试验箱资料光盘/工具软件/串口工具和驱动/串口聊天助手，打开后如图2所示。

收集于网络，如有侵权请联系管理员删除．精品文档打开任串口聊天助手位置图1设置串口聊天助手界面图图2：开发板的uartUSB串口接口（转串口，红色圈圈）如图32、实验室GEC-CC2530USB转串口单片机开发板的图3该接口和cc2530所连接的电路图如下：收集于网络，如有侵权请联系管理员删除．精品文档由该图不难得知：作为串口的发送管脚；P0_3作为串口的接收管脚；P0_2一定要注意，我们平时见到的串口的交叉线都只用到了作为硬件流控用的，、P0_4P0_5收、发、地三根线，所以在串口设置是都禁止硬件流控！，更进一步结接收管脚)发送管脚)、P0_2(由此可见，GEC-CC2530所占的资源就是P0_3(设备管脚映射表分析：GPIO合CC230数据手册的可知：>uart 0——P0_2(接收管脚)、——GEC-CC2530串口> P0_3(发送管脚)编程步骤串口uart、3cc2530如下）总线初始化，相关1SFR（PERCFG P2DIR PxSEL UxCSR收集于网络，如有侵权请联系管理员删除．精品文档位我们uart0口管脚当P0收集于网络，如有侵权请联系管理员删除．精品文档作P0_2 P0_、数据链路格式化（数据位、停止位、校验位、波特率）；2UxUCR UxGCRUxBAUD收集于网络，如有侵权请联系管理员删除．精品文档波特率的计算：在CC2530的时钟位高速时钟位32M时，我们可以按照下表进行配置：3、读写串口收发寄存器UxDBUF 、RX_BYTE(UxCSR的第2位) 、TX_BYTE(UxCSR的第1位) RX_BYTE：接收字节状态，0：没有收到字节；1：准备好接收字节TX_BYTE：传送字节状态，0：字节没有被传送；1：字节准备被传送收集于网络，如有侵权请联系管理员删除．精品文档我们读取数据时，RX_BYTE置1，然后读UxDBuf;我们发送数据时，TX_BYTE置1，且将准备传送的字节写入到UxDBUF；四、实验步骤1、领取单片机开发板，编写代码，先编译下载，如图4下载时需要接下载器，下载好之后，断开下载器和方口线，再将方口线直接接在单片机开发板的USB转串口上如图5，如果电源指示灯不亮，则将RST旁边的拨码开关打到OFF位置。

CC2530学习路线-基础实验-GPIO按键控制LED灯亮灭（2）⽬录1.前期预备知识1.1 新⼤陆Zigbee模块按键电路图由上图可知，Zigbee模块的SW1按钮连接在P1.2端⼝上，当SW1导通，P1.2电平从3.3V被拉低接地。

所以P1.2输⼊模式为下拉输⼊.1.2 CC2530相关寄存器寄存器名称寄存器作⽤寄存器描述P1 (0x90)*控制端⼝1的⾼低电平端⼝1.通⽤I/O。

可以通过SFR位寻址P1SEL(0xF4)端⼝1 8个⼦端⼝的功能选择P1SEL的8个bit分别代表 => P1.7~P1.0的功能选择.值为 0：代表通⽤I/0（GPIO）功能.值为 1 : 代表外设功能P1DIR(0xFE)端⼝1 输⼊输出选择P1DIR的bit定义同P1SEL；值为 0：代表从外部输⼊信号⾄CC2530;值为 1：代表从CC2530输出信号⾄外部P1INP (0xF6)端⼝1 输⼊模式选择P1INP定义为P1.7~P1.2的I/O输⼊模式。

其中P1.0和P1.1是没有上拉/下拉功能。

值为 0：上拉/下拉。

值为 1：三态(⾼电平、低电平、⾼阻态)P2INP (0xINP)端⼝2 输⼊模式及其它端⼝选择P2INP⽐较特殊，因为P2端⼝引出的引脚只有3个，所以P2INP还有其它功能。

bit 0 ~ 4 : P2.4~P2.0的输⼊模式。

0 : 上拉/下拉； 1：三态bit 5 : 设置端⼝0上拉/下拉选择。

对端⼝P0上⾯的所有引脚设置为上拉/下拉输⼊ 0 : 上拉； 1: 下拉bit 6 : 同bit 5功能，但是是设置端⼝1上所有引脚bit 7 : 同bit5功能，但是是设置端⼝2上的所有引脚P1IEN(0x8D)端⼝1 中断屏蔽端⼝P1.7~P1.0的中断使能(也就是说中断是否Enable*(打开))0 : 中断禁⽤1 : 中断使能PICTL(0x8C)端⼝中断控制 P0ICON(bit0)端⼝0、1、2输⼊模式下的中断配置。

CC2530寄存器配置说明ZigBee的基础实验（1）这是飞比FB2530EB V2.0提供的芯片I/O对应表*more607*2011/11/17 22:13*飞比CC2530EB模块*/#include <ioCC2530.h>#define uint unsigned int#define uchar unsigned char//定义控制灯的端口#define RLED P1_0 //定义LED1为P1.0口控制#define GLED P1_1 //定义LED2为P1.1口控制#define YLED P1_4 //定义LED3为P1.4口控制#define BLED P0_1 //定义LED4为P0.1口控制#define S1 P0_1 //定义S1为P0.1口控制（注意：因为端口复用所以需要设置P0DIR，//在程序中复用比较难，所以本程序就不用来做按键了）#define S2 P0_3 //定义S2为P0.3口控制（我将P10的针脚接到P14针脚上，所以是P0.3口）#define S6 P1_2 //定义S6为P1.2口控制//函数声明void InitIO(void); //初始化LED控制IO口函数void InitKey(void); //初始化按键void keyScan(void); //按键输入//全局变量int times; //计数器void InitIO(void) //初始化IO口程序{P1DIR |= 0x13; //P1_0、P1_1、P1_4定义为输出P0DIR |= 0x02; //P0_1定义为输出RLED = 1;GLED = 1;YLED = 1;BLED = 1; //将4盏LED灯都打开}void InitKey(void)//初始化按键{P1SEL &= 0xFB; //定义为输入P1DIR &= 0xFB; //按钮s6的P1INP |= 0x06; //拉高电压P0SEL &= 0xFB; //定义为输入P0DIR &= 0xFB; //按钮s6的P0INP |= 0x06; //拉高电压}void keyScan(void){if(S6 == 0)times ++;//增加值while(S6 == 0);if(S2 == 0)times=0;//清空值while(S2 == 0 );}void main(void){times = 0;InitIO(); //初始化while(1) //死循环让循环内的代码不断执行{keyScan();if(times>4)times = 0;if(times == 0)//灯全灭{RLED = 0;GLED = 0;YLED = 0;BLED = 0;}if(times == 1)//亮一灯{RLED = 1;GLED = 0;YLED = 0;BLED = 0;}if(times == 2)//亮两个灯{RLED = 1;GLED = 1;YLED = 0;BLED = 0;}if(times == 3)//亮三个灯{RLED = 1;GLED = 1;YLED = 1;BLED = 0;}if(times == 4)//全亮{RLED = 1;GLED = 1;YLED = 1;BLED = 1;}}}来自：/j_evil/blog/static/163211317201161211362979/数据手册P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应ERCFG：设置部分外设的I/O位置，0为默认I位置1,1为默认位置2P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出P2DIR ：D0~D4设置P2_0到P2_4的方向 D7、D6位作为端口0外设优先级的控制P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。
