中建一局集团第二建筑有限公司 包头苏宁广场项目
1
综合蓄热法热工计算书
一、蓄热法
1、蓄热法的定义
混凝土浇筑后，利用原材料加热及水泥水化热的热量，通过适当保温延
缓混凝土冷却，使混凝土冷却到0℃以前达到预期要求强度的施工方法。
2、蓄热法的适用范围
蓄热法施工比较简单，混凝土养护不需要外加热源，冬施费用比较低廉，
故在冬期施工时应优先考虑采用。一般初冬或早春季节日平均气温为-10℃，最
低气温不低于-15℃的期间，根据日常记录，本工程考虑日平均气温为-5℃混凝
土表面系数不大于5或地面以下结构都适宜采用蓄热法施工。根据本工程情况为
冠梁表面系数为4.04、护坡桩为地面以下结构，宜采用此法进行混凝土养护。
3、蓄热法养护
蓄热法施工的混凝土养护，其关键是需要计算设计和确定混凝土冷却到
0℃时所需要的保温材料、冷却时间和所达到的强度.
（1）根据既定的保温模板、混凝土入模温度及室外气温来计算混凝土降到
0℃时所需要的时间。
（2）根据混凝土模温降至0℃这段时间及其平均气温来计算混凝土是否达
到要求的强度。
（3）如满足不了要求，再采取增加或改变保温材料品种或厚度，改变水泥
品种或提高入模温度等措施，使之达到要求。
二、计算公式
可用于蓄热法计算的斯克拉姆塔耶夫公式，采用单向稳定传热假设，计算简
便，我国冬期施工曾长期沿用这个公式


式中：
to——混凝土的冷却时间(h)；
中建一局集团第二建筑有限公司 包头苏宁广场项目
2
Cc——混凝土的热容量(kJ/m3·K)；
To——混凝土浇筑完毕时的温度(℃)；
mce——每立方米混凝土所用的水泥量(kg/m3)；
Cce——每千克水泥的水化热(kJ/kg)；
M——结构的表面系数(m-1)；
Tm——混凝土养护期间的平均温度(℃)；
Tm,a——混凝土养护期间的室外平均温度(℃)；

R ——模板及保温材料的总热阻(m2·K/W)；
α——保温材料的透风系数。

注：① 结构表面系数M按下式计算：


式中：

M——结构表面系数(m-1)；
Ac——结构的冷却表面积(m2)；
Vc——结构的体积(m3)。
② 混凝土养护期间的平均温度Tm。


③ 凝土养护期间的室外平均温度Tm,a取法，亦可按照每时或每日平均气温
计算。
④ 保温材料的传热系数及热阻。蓄热法的保温外套一般由两层或多层不同
的材料组成，其总传热系数为K，热阻为R，因热阻与传热系数成反比，故可用下
式计算。


中建一局集团第二建筑有限公司 包头苏宁广场项目
3
式中：
R ——模板或保温材料的热阻(m2·K/W)；
λ1……λn——模板或保温材料的导热系数(W/m·℃)；
d1……dn——模板或保温材料的厚度(m)。
凝土养护期间的室外平均温度(℃)；
⑤透风系数取值见下表：

模板或保温材料
透风系数α
小风 中风 大风
保温材料由易透风材料组成 易透风保温材料外包不易透风材料 保温层由不易透风材料组成 2.0 1.5 1.3 2．5 1.8 1.45 3.0
2.0
1.6
注：小风风速 Vw＜3m/s
小风风速 3≤Vw＜5m/s
小风风速 Vw＞5m/s
三、计算参数
根据护坡装冠梁施工情况，以标准段侧墙计算，长1m，宽0.9m，高0.55m。

(1) 结构的表面系数M = 4.04(m-1)；
① 结构的冷却表面积Ac = 2(m2)；
② 结构体积Vc = 0.495(m3)；
(2) 混凝土浇筑完毕时的温度To = 2(℃)；
(3) 混凝土养护期间的平均温度Tm = 1(℃)；
(4) 每千克水泥的水化热Cce = 270(kJ/kg)；
(5) 每立方米的水泥用量mce = 300(kg/m3)；
(6) 混凝土的热容重Cc = 2510(kJ/m3·K)；
(7) 室外平均气温Tm,a = -5(℃)；
(8) 保温材料透风系数α = 1.3；
(9) 模板及保温材料总热阻R =0.078(m2·K/W)；
①保温材料各层厚度di =0.01(m)；
中建一局集团第二建筑有限公司 包头苏宁广场项目
4
②保温材料各层导热系数λi = 0.15(W/m·℃)。
四、计算结果
混凝土冷却时间：
to =（2510*2+300*270）*0.078/(4.04*(1--5)*1.3)
=324.752h
五、当采用蓄热发养护时，亦可按如下步骤求算混凝土临界强度：
大量的研究证明, 对于同一种水泥配制, 同一标号的混凝土具有同一的强
度增长规律。其强度增长的两个主要影响因素是温度和时间（龄期）。也就是说
强度是温度及龄期两个变量的函数。根据斯克拉姆塔也夫所提出的表达式, 龄期
T与强度之间的关系可表示为:

根据我国规范的混凝土强度增长曲线, 考虑到温度的影响, 可转化为如下
近似公式:
硅酸盐水泥：


矿渣水泥：

根据设计要求，本工程使用商品混凝土均为硅酸盐水泥，因此
31.5%
即，混凝土浇筑入模后温度降至0℃这段时间强度能满足施工要求。
六、总结
上述计算方法由于受到混凝土外加剂、塌落度影响，不能作为施工的唯一依
据，实际施工中，应结合采用“混凝土强度增长曲线”进行推算。并保证混凝土
浇筑完毕后，及时封闭施工环境，及时采取蓄热保温养护。
中建一局集团第二建筑有限公司 包头苏宁广场项目
5
七、现场成立冬季施工领导小组，负责冬施期间的各项工作，明确分工、落实
责任。
组 长：任振鹏
组 员：马伟彤、刘毅、侯帅
后附测温记录表

合集下载

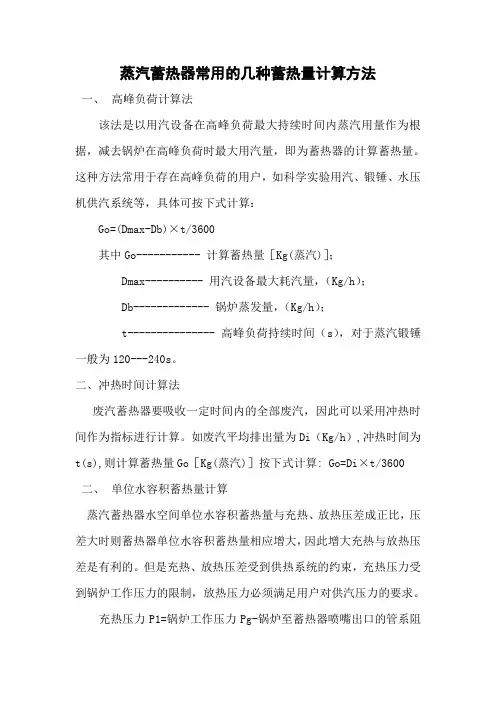

蒸汽蓄热器常用的几种蓄热量计算方法
