MPCVD法合成大单晶金刚石的研究进展_林晓棋

  • 格式：pdf
  • 大小：943.71 KB
  • 文档页数：9

作者简介：林晓棋（1988-），男，武汉工程大学，硕士研究生，研究方向：低温合成金刚石及其应用。E-mail:linxiaoqi@nimte.ac.cn。

通讯作者：满卫东（1970-），男，武汉工程大学，教授，研究方向：微波等离子体制备金刚石膜及其应用。E-mail:plasma@mail.wit.edu.cn

。MPCVD法合成大单晶金刚石的研究进展

林晓棋1,2满卫东1张玮1,2吕继磊2江南2

（1.武汉工程大学湖北省等离子体化学与新材料重点实验室，湖北武汉430073；

2.中国科学院宁波材料技术与工程研究所，浙江宁波315201）

摘要单晶金刚石具有诸多多晶金刚石所无法替代的优良性能，是新世纪高端技术

领域发展所需的重要材料。随着技术的不断改进，MPCVD法合成单晶金刚石的生长速

率、质量和尺寸都有了很大的提高。目前，应用最新的MPCVD技术合成的单晶金刚石，

其最高生长速率达到200μm/h，合成尺寸达到英寸级，为单晶金刚石在超精密加工、光

学元器件、半导体、探测器等高技术领域的应用提供了有力的支撑。本文主要综述了进

入二十一世纪以来，MPCVD单晶金刚石的研究进展，并对其应用作简单的介绍。

关键词MPCVD；金刚石；单晶；lift-off；马赛克

ResearchProgressonSynthesisofLarge-scaleSingleCrystalDiamondbyMPCVD

LinXiaoqi1,2ManWeidong1ZhangWei1,2LvJilei2JiangNan2

(1.HubeiProvincialKeyLaboratoryofPlasmaChemistry&AdvancedMaterials,WuhanInstituteofTechnology,

WuhanHubei430073,China;

2.NingboInstituteofMaterialsTechnology&Engineering,ChineseAcademyofSciences,

NingboZhejiang315201,China)

ABSTRACTOwingtomanyexcellentpropertiesthatcannotbereplacedbypolycrystallinediamond,singlecrystal

diamondisoneofthemostimportantmaterialsinthehigh-techfieldsinthe21stcentury.Withthecontinuousimprovement

ofsynthetictechnology,greatprogresseshavebeenachievedongrowthrate,qualityandsizeofsinglecrystaldiamond

synthesizedbyMPCVD.Atpresent,usingthelatestMPCVDtechnologytosynthesissinglecrystaldiamond,researcherscan

getagrowrateof200μm/handasizeof1inch,whichsupporttheapplicationsofsinglecrystaldiamondonhigh-tech

fieldssuchasultra-precisionmachining,opticalcomponents,semiconductors,detectors,etc.Inthispapertheprogressof

singlecrystaldiamondsynthesizedbyMPCVDinthenewcenturyisreviewedanditsapplicationsarebrieflyintroduced.

KEYWORDSMPCVD;diamond;singlecrystal;lift-off;

mosaic2013年10月Oct.2013第30卷第5期

Vol.30No.5硬质合金

CEMENTEDCARBIDE

!!!!"!"!!!!"!"综合评述

doi：10.3969/j.issn.1003-7292.2013.10.009

金刚石的独特结构让其在力学、光学、电学等方

面拥有着许多无可比拟的优异性能，在许多科学技

术领域中潜在着重要的应用价值，是推进21世纪工业发展进步必不可少的材料之一。但是，天然金刚石

的储量稀少，价格昂贵，且受其尺寸和形状的限制，

难以在工业生产中发挥出自身的众多优异性能，于第30卷

是研究者们投入大量的精力研究人工合成金刚石

的方法。经过半个多世纪的努力，人们开发了多种

合成金刚石的方法。

人工合成金刚石的方法主要有两大类：高压高

温（HPHT:HighPressureHighTemperature）合成法[1]

和化学气相沉积（CVD:ChemicalVaporDeposition）

合成法[2]。HPHT法合成的金刚石存在尺寸较小、形

状单一、纯度不高和不易掺杂等方面的困难，限制

了其应用范围。CVD技术的出现，实现了更高品质

金刚石的人工制备。经过三十多年的发展，CVD法

制备金刚石已经取得了长足的进步，与HPHT法相

比，CVD法制备的金刚石具有纯度高、尺寸与形状

可选择范围大、掺杂效果好等优点。

目前应用较广泛的制备单晶金刚石的CVD法

主要有三种：热丝CVD（HFCVD:HotFilamentCVD）

法[3-4]；直流等离子体电弧喷射（DCArcPlasmaJet

CVD)法[5-7]；微波等离子体CVD(MPCVD:Microwave

PlasmaCVD）法[8-12]。其中应用于同质外延单晶金刚

石的主流技术是最后一种———MPCVD技术。

MPCVD技术合成金刚石起源于日本。1982年，

日本国家无机材料研究所的MutsukazuKamo等人[13]

提出了使用微波等离子体化学气相沉积法（MPCVD）

合成金刚石，并成功地合成了较高质量的金刚石

膜。以微波能量激发等离子体，没有了内部电极，

MPCVD法避免了HFCVD法中因热金属丝蒸发氧

化而对金刚石造成的污染以及热金属丝对强腐蚀

性气体（如高浓度氧、卤素气体等）十分敏感的缺

点，同时扩大了可使用反应气体种类的范围；与DC

ArcPlasmaJetCVD法相比，微波等离子体CVD法

的微波功率可连续平缓调节，因此沉积温度可连续

稳定变化，克服了DCArcPlasmaJetCVD法中因电

弧的点火及熄灭而对衬底和金刚石的巨大热冲击

所造成的金刚石膜容易从基片上脱落等问题；此

外，MPCVD法放电平稳，相对容易产生大面积的、

稳定的等离子体球，有利于均匀地沉积金刚石，且

产品可重复性好。

早在上世纪90年代初，研究者就开始了MPCVD

法沉积高质量金刚石膜的研究，但当时所用的混合气

体的比例n(CH4)∶n(H2)很低，一般小于5%，总气压一

般低于100torr，衬底温度一般低于1000℃[14-17]，这样

的生长条件直接导致了缓慢的沉积速率(约1μm/h)。

同样是上世纪90年代初，研究发现，在反应气体中加

入少量的N2有利于金刚石(100)织构的平滑生长[18-20]。1996年，MüllerSebertW等人[21]的研究指出，N2的加

入能够显著促进金刚石的生长（含N2的生长速率为

不含N2的5倍以上）。虽然发现了N原子对金刚石

生长的促进作用，但是当时并没有关于MPCVD技

术高速（大于50μm/h）生长单晶金刚石的报道。

本文综述近十年来MPCVD技术合成单晶金刚

石的研究进展，主要介绍了在该研究领域处于领先

水平的两个研究机构（美国华盛顿卡内基研究所

（CarnegieInstitutionofWashingtonDC）和日本产业

技术综合研究所（AIST）所取得的研究进展，并对未

来的研究方向做出展望。

1MPCVD技术合成大单晶金刚石的

研究进展

1.1高速合成单晶金刚石

从早期的低碳源浓度、低气压、低功率密度所获

得的低生长速率来看，要提高生长速率就应该给生

长提供足够多的原料（含碳活性基团）和生长所需能

量（微波功率密度），这两点可以说是提高生长速率

的基本要素。1）提高碳源浓度（CH4/H2的比例）。碳

源浓度的提高，使得反应气体中单位体积内的含碳

活性基团增多，为金刚石的生长提供更充足的原料；

2）提高反应气压与微波功率。反应气压的提高，除了

有增加含碳活性基团的作用外，还能压缩等离子体

球的体积。因为，微波功率密度=微波功率/等离子体

球体积，所以提高微波功率和压缩等离子体球的体

积能够提高等离子体的功率密度。

在此基础上加入N2是获得高生长速率的一个

关键因素，尽管N2对金刚石沉积的影响机制到目前

为止仍不是很清楚，但是其对金刚石沉积速率的促

进作用早已得到证实[21]。下面就是否加入N2的两种

情况所取得的进展作一些介绍。

1.1.1金刚石的含氮生长

2002年，据美国华盛顿卡内基研究所的YanCS

（颜志学）和MaoHK（毛河光）等人[22]报道，该研究

小组利用MPCVD技术首次实现了高品质单晶金

刚石的高速生长，他们以Ib型HPHT金刚石为衬

底，沉积面为光滑的(100)晶面，在反应气体(H2/CH4)

中加入少量N2的情况下，最高生长速率达到惊人的

150μm/h（一般为50~100μm/h），比传统的沉积速

率高出两个数量级。文献[7]中，单晶金刚石的生长

实验参数为n(CH4)∶n(H2)=12%，n(N2)∶n(CH4)=3%，总林晓棋满卫东张玮吕继磊江南:MPCVD法合成大单晶金刚石的研究进展289--硬质合金第30卷

压力为160torr，反应温度为1000~1500℃，微波

功率为1~2kW。观察其生长参数不难发现，与早期

的低速率生长金刚石的参数相比，其碳源浓度、反应

气压和衬底温度都有了大幅度的提升。2004年，日

本AIST的ChayaharaA等人[23]以与文献[22]中几乎

同样的工艺参数在Ib型HPHT单晶金刚石衬底上

实现了金刚石的高速同质外延，生长速率为30~120

μm/h。这两篇报道均证实了提高反应气压、等离子

体功率密度和加入少量的N2是能够显著提高金刚

石生长速率的。

文献[23]研究了N2流量对单晶金刚石生长速率

的影响。采用了两种不同的基片台设计，一种为“开

放式”（图1左上角），另一种为“围绕式”（图1右下

角）。可以观察到，随着N2流量的增加，金刚石的生

长速率先较快增长，然后趋于平缓，达到一个最大

值。继续增加N2流量，就会对金刚石的生长产生不

良影响。并且，反应过程对N2流量是极敏感的，微量

的N2增加就能带来很大的变化。特别需要指出的

是，两种不同形状设计的基片台给生长速率带来的

影响是非常明显的，“开放式”设计的基片台获得的

生长速率要远高于另一种。

据报道[24]，在加入少量氮气的情况下，卡内基研究

的MPCVD技术合成单晶金刚石的生长速率已经超

过200μm/h，并且具备在更高的压力（高于400torr，

甚至高达760torr）下生长单晶金刚石的能力。

1.1.2金刚石的不含氮生长

虽然N2的加入能够显著的提高金刚石(100)面

的沉积速率，但是对于单晶金刚石来说，N原子是杂

质，它的存在会对单晶金刚石的光学、力学性能等产生不良影响，最为明显和最直接的影响就是使金刚

石呈现出黄褐色，因此需要严格控制N2的掺入量。

合集下载

MPCVD金刚石膜装置的研究进展

MPCVD金刚石膜装置的研究进展

MPCVD金刚石膜装置的研究进展

刘繁;翁俊;汪建华;王秋良;孙祁

【摘 要】Microwave Plasma CVD(MPCVD)is one of the promising method

for high growth rate,high quality, and large area diamond films

deposition,and the research of the MPCVD device have received extensive

attention of the researchers and industry. The properties and different

preparation methods of diamond films were briefly summarized,the

growth mechanism of CVD diamond films was discussed at the same time

in the paper. The structure characteristics and working principle of various

kinds of MPCVD device were emphatically elaborated,meanwhile,the

advantages and disad-vantages of all this kinds of devices were analyzed.

The results show that:development of MPCVD device which has the high

quality factor of resonance cavity and the uniform microwave plasma is the

main problem of diamond films in indus-trial application.%微波等离子体(MPCVD)法因其独特的优势,成为高速、大面积、高质量制备金刚石膜的首选方法,MPCVD金刚石膜装置的研究受到科研人员和工业界的广泛关注.文章对金刚石膜的性质和各种制备方法进行了简要概述,论述了CVD金刚石膜的生长机理,着重阐述了各种MPCVD装置的结构特点及工作原理,并对各种装置的优、缺点进行了分析.研究结果表明:研制具有高品质因数谐振腔能激发均匀微波等离子体的MPCVD装置,是进一步开发金刚石膜工业化应用所需解决的主要问题.

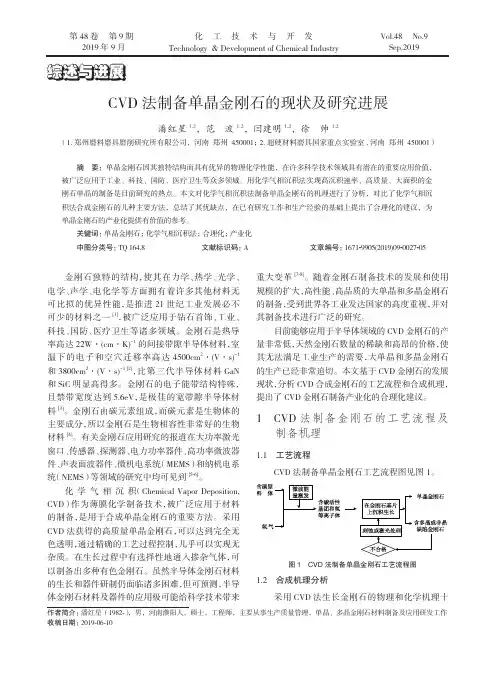

CVD法制备单晶金刚石的现状及研究进展
