[整理]xyJKFG智能无功补偿控制器接线图.

  • 格式：docx
  • 大小：143.44 KB
  • 文档页数：7

-------------

------------- 1．三相共补方式（单纯补偿）

三相共补选型表（单纯补偿）

补偿容量 分组回路 装置型号 控制器 电容器（圆柱形） 复合开关 柜体(深×宽×高) 柜数

60kvar 3 xyTBB0.4-60/3G xyJKFG-12Z xyBJMK0.45-20-3 xyFK-Δ380V-45A 600×600×2200 1

4 xyTBB0.4-60/4G xyJKFG-12Z xyBJMK0.45-15-3 xyFK-Δ380V-45A 600×600×2200 1

6 xyTBB0.4-60/6G xyJKFG-12Z xyBJMK0.45-10-3 xyFK-Δ380V-45A 600×600×2200 1

90kvar 3 xyTBB0.4-90/3G xyJKFG-12Z xyBJMK0.45-30-3 xyFK-Δ380V-45A 600×600×2200 1

5 xyTBB0.4-90/5G xyJKFG-12Z xyBJMK0.45-18-3 xyFK-Δ380V-45A 600×600×2200 1

6 xyTBB0.4-90/6G xyJKFG-12Z xyBJMK0.45-15-3 xyFK-Δ380V-45A 600×600×2200 1

120kvar 4 xyTBB0.4-120/4G xyJKFG-12Z xyBJMK0.45-30-3 xyFK-Δ380V-45A 600×600×2200 1

6 xyTBB0.4-120/6G xyJKFG-12Z xyBJMK0.45-20-3 xyFK-Δ380V-45A 600×600×2200 1

8 xyTBB0.4-120/8G xyJKFG-12Z xyBJMK0.45-15-3 xyFK-Δ380V-45A 600×800×2200 1

10 xyTBB0.4-120/10G xyJKFG-12Z xyBJMK0.45-12-3 xyFK-Δ380V-45A 600×800×2200 1

150kvar 6 xyTBB0.4-150/6G xyJKFG-12Z xyBJMK0.45-25-3 xyFK-Δ380V-45A 600×600×2200 1

10 xyTBB0.4-150/10G xyJKFG-12Z xyBJMK0.45-15-3 xyFK-Δ380V-45A 600×800×2200 1

15 xyTBB0.4-150/15G xyJKFG-18Z xyBJMK0.45-10-3 xyFK-Δ380V-45A 600×1200×2200 1

200kvar 8 xyTBB0.4-200/8G xyJKFG-12Z xyBJMK0.45-25-3 xyFK-Δ380V-45A 600×800×2200 1

10 xyTBB0.4-200/10G xyJKFG-12Z xyBJMK0.45-20-3 xyFK-Δ600×800×1 控制器

xyJKFG-□Z电力电容器

xyBJMK□-□-3复合开关

xyFK-□-△380V-□A FS一次主回路方案 FU QS TA FK C-------------

------------- 380V-45A 2200

20 xyTBB0.4-200/20G xyJKFG-24Z xyBJMK0.45-10-3 xyFK-Δ380V-45A 600×800×2200 2

240kvar 8 xyTBB0.4-240/8G xyJKFG-12Z xyBJMK0.45-30-3 xyFK-Δ380V-45A 600×800×2200 1

10

xyTBB0.4-240/10G xyJKFG-12Z

xyBJMK0.45-24-3 xyFK-Δ380V-45A

600×800×2200 1

12 xyTBB0.4-240/12G

xyJKFG-12Z xyBJMK0.45-20-3

xyFK-Δ380V-45A 600×1000×2200

1

16 xyTBB0.4-240/16G xyJKFG-18Z

xyBJMK0.45-15-3

xyFK-Δ380V-45A

600×1200×2200

1

20 xyTBB0.4-240/20G xyJKFG-24Z xyBJMK0.45-12-3 xyFK-Δ380V-45A 600×800×2200 2

300kvar 10 xyTBB0.4-300/10G xyJKFG-12Z xyBJMK0.45-30-3 xyFK-Δ380V-45A 600×800×2200 1

12 xyTBB0.4-300/12G xyJKFG-12Z xyBJMK0.45-25-3 xyFK-Δ380V-45A 600×1000×2200 1

15 xyTBB0.4-300/15G xyJKFG-18Z xyBJMK0.45-20-3 xyFK-Δ380V-45A 600×1200×2200 1

20 xyTBB0.4-300/20G xyJKFG-24Z xyBJMK0.45-15-3 xyFK-Δ380V-45A 600×800×2200 2

360kvar 12 xyTBB0.4-360/12G xyJKFG-12Z xyBJMK0.45-30-3 xyFK-Δ380V-45A 600×1000×2200 1

18 xyTBB0.4-360/18G xyJKFG-18Z xyBJMK0.45-20-3 xyFK-Δ380V-45A 600×800×2200 2

24 xyTBB0.4-360/24G xyJKFG-24Z xyBJMK0.45-15-3 xyFK-Δ380V-45A 600×1000×2200 2

注：以上表内数据为补偿装置的基本容量和分组供选型参考。用户可根据实际需求选择本公司各型控制器、复合开关、电容器等。

采用一主多辅柜控制方式可成倍增加补偿容量。

2．三相混合补偿方式（单纯补偿）

三相混合补偿选型表（单纯补偿） 控制器

xyJKFF-□Z电力电容器

xyBJMK□-□-1Y复合开关

xyFK-□-3Y220V-□A FS一次主回路方案 FU QS TA FK C

xyFK-□-△380V-□A

xyBJMK□-□-3-------------

------------- 补偿容量 分组回路 装置型号 控制器 电容器（圆柱形） 复合开关 柜体(深×宽×高) 柜数

60kvar 3 xyTBB0.4-60/2G1F xyJKFF-12Z xyBJMK0.45-20-3*2

xyBJMK0.25-6.67*3-1Y xyFK-Δ380V-45A*2

xyFK-3Y220V-45A 600×600×2200 1

4 xyTBB0.4-60/3G1F xyJKFF-12Z xyBJMK0.45-15-3*3

xyBJMK0.25-5*3-1Y xyFK-Δ380V-45A*3

xyFK-3Y220V-45A 600×600×2200 1

6 xyTBB0.4-60/5G1F xyJKFF-12Z xyBJMK0.45-10-3*5

xyBJMK0.25-3.34*3-1Y xyFK-Δ380V-45A*5

xyFK-3Y220V-45A 600×600×2200 1

90kvar 3 xyTBB0.4-90/2G1F xyJKFF-12Z xyBJMK0.45-30-3*2

xyBJMK0.25-10*3-1Y xyFK-Δ380V-45A*2

xyFK-3Y220V-45A 600×600×2200 1

5 xyTBB0.4-90/4G1F xyJKFF-12Z xyBJMK0.45-18-3*4

xyBJMK0.25-6*3-1Y xyFK-Δ380V-45A*4

xyFK-3Y220V-45A 600×600×2200 1

6 xyTBB0.4-90/5G1F xyJKFF-12Z xyBJMK0.45-15-3*5

xyBJMK0.25-5*3-1Y xyFK-Δ380V-45A*5

xyFK-3Y220V-45A 600×600×2200 1

120kvar 4 xyTBB0.4-120/3G1F xyJKFF-12Z xyBJMK0.45-30-3*3

xyBJMK0.25-10*3-1Y xyFK-Δ380V-45A*3

xyFK-3Y220V-45A 600×600×2200 1

6 xyTBB0.4-120/5G1F xyJKFF-12Z xyBJMK0.45-20-3*5

xyBJMK0.25-6.67*3-1Y xyFK-Δ380V-45A*5

xyFK-3Y220V-45A 600×600×2200 1

8 xyTBB0.4-120/7G1F xyJKFF-12Z xyBJMK0.45-15-3*7

xyBJMK0.25-5*3-1Y xyFK-Δ380V-45A*7

xyFK-3Y220V-45A 600×800×2200 1

10 xyTBB0.4-120/9G1F xyJKFF-12Z xyBJMK0.45-12-3*9

xyBJMK0.25-4*3-1Y xyFK-Δ380V-45A*9

xyFK-3Y220V-45A 600×800×2200 1

150kvar 6 xyTBB0.4-150/5G1F xyJKFF-12Z xyBJMK0.45-25-3*5

xyBJMK0.25-8.34*3-1Y xyFK-Δ380V-45A*4

xyFK-3Y220V-45A 600×600×2200 1

10 xyTBB0.4-150/9G1F xyJKFF-12Z xyBJMK0.45-15-3*9

xyBJMK0.25-5*3-1Y xyFK-Δ380V-45A*9

xyFK-3Y220V-45A 600×800×2200 1

12 xyTBB0.4-150/10G2F xyJKFF-12Z xyBJMK0.45-12-3*10

xyBJMK0.25-5*3-1Y *2 xyFK-Δ380V-45A*10

xyFK-3Y220V-45A*2 600×1000×2200 1

200kvar 8 xyTBB0.4-200/7G1F xyJKFF-12Z xyBJMK0.45-25-3*7

xyBJMK0.25-8.34*3-1Y xyFK-Δ380V-45A*7

xyFK-3Y220V-45A 600×800×2200 1

10 xyTBB0.4-200/9G1F xyJKFF-12Z xyBJMK0.45-20-3*9

xyBJMK0.25-6.67*3-1Y xyFK-Δ380V-45A*9

xyFK-3Y220V-45A 600×800×2200 1

12 xyTBB0.4-200/10G2F xyJKFF-12Z xyBJMK0.45-15-3*10

合集下载

JKF8说明书(补偿控制器)

JKF8说明书(补偿控制器)

1.概述JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数，有二种规格（最大6回路、最大12回路）。控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价比最好的产品之一。

型号及其含义：

JK F 8 □

输出回路规格

产品设计序号

控制物理量—复合型

低压无功补偿控制器

2.功能特点

2.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。

2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。

2.3 自动识别取样信号极性，无极性接错之虑。

2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并

显示电压值。

2.5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除

已投入的电容器组。

2.6 同组电容器切投封锁时间为3分钟。（电容放电时间）

2.7 有循环自检功能，便于电容屏出厂试验用。

3.使用条件

3.1环境温度：-10℃~+40℃

3.2相对湿度：40℃≤50%，20℃≤90%

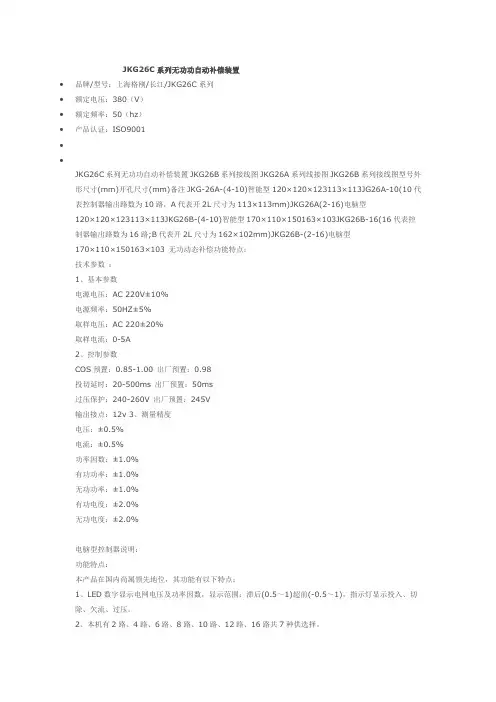

JKG26C系列说明书
