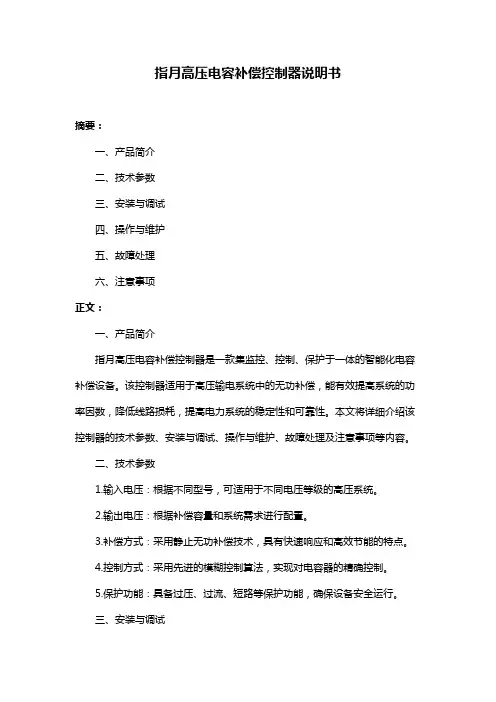

指月高压电容补偿控制器说明书摘要：一、产品简介二、技术参数三、安装与调试四、操作与维护五、故障处理六、注意事项正文：一、产品简介指月高压电容补偿控制器是一款集监控、控制、保护于一体的智能化电容补偿设备。
该控制器适用于高压输电系统中的无功补偿，能有效提高系统的功率因数，降低线路损耗，提高电力系统的稳定性和可靠性。
本文将详细介绍该控制器的技术参数、安装与调试、操作与维护、故障处理及注意事项等内容。
二、技术参数1.输入电压：根据不同型号，可适用于不同电压等级的高压系统。
2.输出电压：根据补偿容量和系统需求进行配置。
3.补偿方式：采用静止无功补偿技术，具有快速响应和高效节能的特点。
4.控制方式：采用先进的模糊控制算法，实现对电容器的精确控制。
5.保护功能：具备过压、过流、短路等保护功能，确保设备安全运行。
三、安装与调试1.安装前，请务必认真阅读产品说明书，了解产品性能和安装要求。
2.安装时，确保电容器和控制器之间的连接正确无误，遵守电气安装规范。
3.调试时，先进行空载试验，检查控制器各项功能是否正常。
然后进行负载试验，调整电容器容量和控制参数，确保系统运行在最佳状态。
四、操作与维护1.操作前，确保人员熟悉控制器的操作方法和安全注意事项。
2.操作时，遵循“一人操作，一人监护”的原则，确保安全。
3.定期对控制器进行维护，检查各部件运行情况，及时更换损坏或老化的元器件。
五、故障处理1.若控制器出现故障，请立即切断电源，确保人员安全。
2.分析故障原因，可自行处理的一般故障，按照说明书进行维修。
严重故障请及时联系厂家或专业维修人员进行处理。
六、注意事项1.控制器应安装在通风、干燥、无腐蚀性气体的环境中，避免阳光直射和雨淋。
2.切勿在控制器上放置重物，避免剧烈震动和撞击。
3.定期检查电缆接头，确保连接牢固、无腐蚀。
4.遇有大风、雷电、暴雨等恶劣天气，应采取相应防护措施，确保设备安全。
通过以上详细介绍，相信大家对指月高压电容补偿控制器有了更深入的了解。

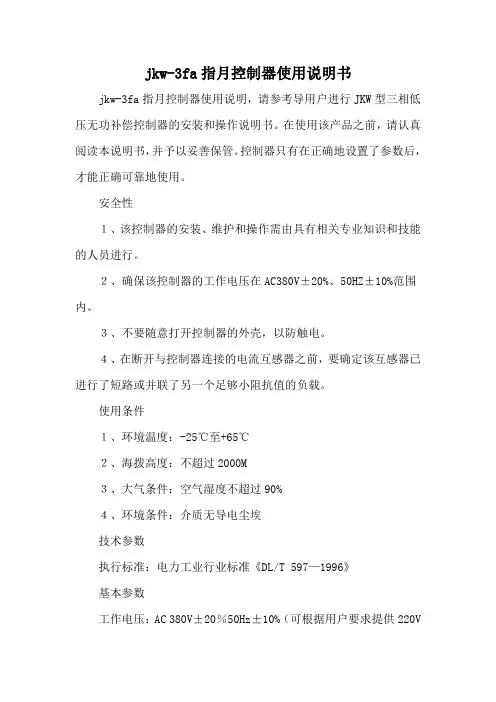

jkw-3fa指月控制器使用说明书jkw-3fa指月控制器使用说明，请参考导用户进行JKW型三相低压无功补偿控制器的安装和操作说明书。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性１、该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
２、确保该控制器的工作电压在AC380V±20%、50HZ±10%范围内。
３、不要随意打开控制器的外壳，以防触电。
４、在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件１、环境温度：-25℃至+65℃２、海拨高度：不超过2000M３、大气条件：空气湿度不超过90%４、环境条件：介质无导电尘埃技术参数执行标准：电力工业行业标准《DL/T 597—1996》基本参数工作电压：AC 380V±20％50Hz±10%（可根据用户要求提供220V电压）取样电压：AC 380V±20％50Hz±10%（可根据用户要求提供220V 电压）取样电流：AC 0－5A本机功耗：≤12VA测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144×144×110mm安装开孔尺寸：138×138mm技术特点１、控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
２、自动识别相序功能：当输入B、C相电压和A相电流正确接线后，电流互感器的次级接线端S1和S2可以任意接入而不会影响控制器的正确工作。
３、编码投切功能：可实现循环投切和多种编码方式。

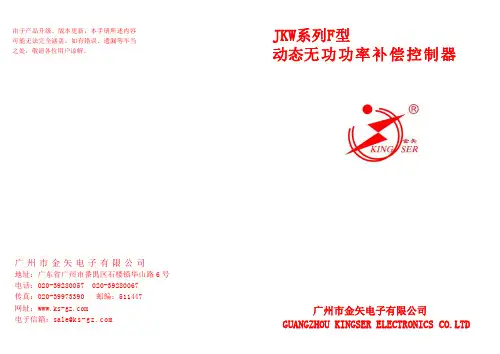

广州市金矢电子有限公司地址：广东省广州市番禺区石楼镇华山路6号************邮编：511447网址：电子信箱：**************JKW系列F型动态无功功率补偿控制器广州市金矢电子有限公司由于产品升级、版本更新，本手册所述内容可能无法完全涵盖。
如有错误、遗漏等不当之处，敬请各位用户谅解。
目录一、产品概述---------------------------------2二、型号说明-----------------------------------------2三、使用条件-----------------------------------------3四、产品外形及安装尺寸-----------------------------3五、基本功能（一）显示功能------------------------------------3（二）设置功能------------------------------------3（三）无功补偿功能------------------------------3（四）保护功能------------------------------------4（五）实时数据通迅功能--------------------------4（六）数据管理功能-------------------------------4（七）超限及故障警示功能------------------------4（八）抄表机功能---------------------------------4六、技术参数1、基本参数--------------------------------------52、控制参数--------------------------------------53、测量精度--------------------------------------54、通迅------------------------------------------5七、安装调试-----------------------------------------5八、开箱检查----------------------------------------14九、简单故障排除-----------------------------------14八、开箱检查打开外包装，检查控制器外观是否完好，附件和说明书是否认齐全，如发现控制器外壳有损坏，或附件和说明书不齐全时，请及时与供应商联系。
![无功功率自动调节补偿控制器[实用新型专利]](https://uimg.taocdn.com/fc0541da846a561252d380eb6294dd88d0d23d07.webp)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821780147.7(22)申请日 2018.10.31(73)专利权人 佛山市合凯利科技有限公司地址 528200 广东省佛山市南海区桂城街道三山新城内14号之二(72)发明人 洪君 (51)Int.Cl.H02J 3/18(2006.01)H02J 3/16(2006.01)H02B 1/06(2006.01)(54)实用新型名称无功功率自动调节补偿控制器(57)摘要本实用新型提供无功功率自动调节补偿控制器，其补偿控制器主体连接有控制面板，触控屏嵌设在控制面板上，控制面板在对应触控屏上端的位置通过铰链活动连接透明防护罩，透明防护罩和控制面板的下方对应地分别连接有连接块，连接块之间在相互面对的一面分别嵌设有磁体，且磁体磁性相吸，使用时，工作人员提起透明防护罩，然后对触控进行操作，操作完成以后，铰链带动透明防护罩向控制面板方向复位，然后通过磁体间的磁性相吸使透明防护罩贴合在控制面板上，这样能防止人员误触触控屏导致误输入错误的指令，使用更安全。
权利要求书1页 说明书3页 附图2页CN 209434885 U 2019.09.24C N 209434885U1.无功功率自动调节补偿控制器，包括安装有触控屏(2)的补偿控制器主体(1)，其特征在于，所述补偿控制器主体(1)一端连接有控制面板(3)，所述触控屏(2)嵌设在控制面板(3)上，所述控制面板(3)在对应触控屏(2)上端的位置通过铰链(4)活动连接透明防护罩(5)，所述透明防护罩(5)与控制面板(3)的外形大小相配合，所述透明防护罩(5)和控制面板(3)的下方对应地分别连接有连接块(6)，所述连接块(6)之间在相互面对的一面分别嵌设有磁体(7)，所述透明防护罩(5)下方连接块(6)的磁体(7)与控制面板(3)下方连接块(6)的磁体(7)磁性相吸，通过磁体(7)间的磁性相吸使透明防护罩(5)贴合在控制面板(3)上。

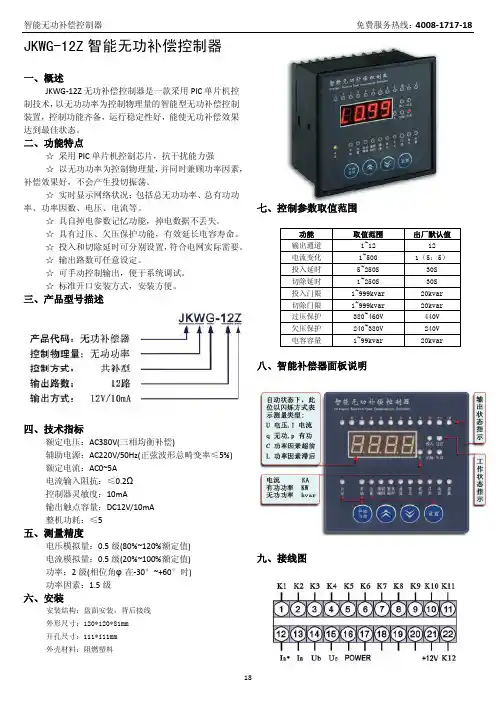

JKWG-12Z 智能无功补偿控制器一、概述JKWG-12Z 无功补偿控制器是一款采用PIC 单片机控制技术，以无功功率为控制物理量的智能型无功补偿控制装置，控制功能齐备，运行稳定性好，能使无功补偿效果达到最佳状态。
二、功能特点☆ 采用PIC 单片机控制芯片，抗干扰能力强 ☆ 以无功功率为控制物理量，并同时兼顾功率因素，补偿效果好，不会产生投切振荡。
☆ 实时显示网络状况；包括总无功功率、总有功功率、功率因数、电压、电流等。
☆ 具自掉电参数记忆功能，掉电数据不丢失。
☆ 具有过压、欠压保护功能，有效延长电容寿命。
☆ 投入和切除延时可分别设置，符合电网实际需要。
☆ 输出路数可任意设定。
☆ 可手动控制输出，便于系统调试。
☆ 标准开口安装方式，安装方便。
三、产品型号描述四、技术指标额定电压：AC380V(三相均衡补偿)辅助电源：AC220V/50Hz(正弦波形总畸变率≤5%) 额定电流：AC0~5A电流输入阻抗：≤0.2Ω 控制器灵敏度：10mA输出触点容量：DC12V/10mA 整机功耗：≤5五、测量精度电压模拟量：0.5级(80%~120%额定值) 电流模拟量：0.5级(20%~100%额定值) 功率：2级(相位角φ在-30°~+60°时) 功率因素：1.5级六、安装安装结构：盘面安装，背后接线 外形尺寸：120*120*81mm 开孔尺寸：111*111mm 外壳材料：阻燃塑料七、控制参数取值范围八、智能补偿器面板说明九、接线图十、无功补偿控制器与系统接线方法举例无功补偿控制器与系统接线图（共补型）说明HS：塑料外壳是断路器HL：指示灯FS：避雷器FU：熔断器C:电力电容器十一、按键功能说明选择手动／自动控制模式。
所有参数设置必须进入手动模式。
12能参数。
3操作。
1、在手动模式下通过上下键选中某一功能参数后，按此键进入该参数的设置状态，通过上下键修改当前的功能参数。
2、在一个功能参数修改完毕后，按此键保存当前的参数，并返回到手动模式。

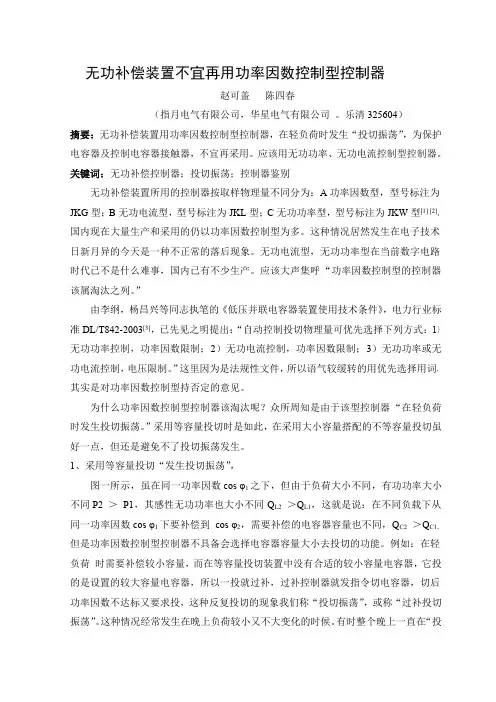

无功补偿装置不宜再用功率因数控制型控制器赵可盖陈四春（指月电气有限公司，华星电气有限公司。
乐清325604）摘要：无功补偿装置用功率因数控制型控制器，在轻负荷时发生“投切振荡”，为保护电容器及控制电容器接触器，不宜再采用。
应该用无功功率、无功电流控制型控制器。
关键词：无功补偿控制器；投切振荡；控制器鉴别无功补偿装置所用的控制器按取样物理量不同分为：A功率因数型，型号标注为JKG型；B无功电流型，型号标注为JKL型；C无功功率型，型号标注为JKW型[1][2]。
国内现在大量生产和采用的仍以功率因数控制型为多。
这种情况居然发生在电子技术日新月异的今天是一种不正常的落后现象。
无功电流型，无功功率型在当前数字电路时代已不是什么难事，国内已有不少生产。
应该大声集呼“功率因数控制型的控制器该属淘汰之列。
”由李纲，杨昌兴等同志执笔的《低压并联电容器装置使用技术条件》，电力行业标准DL/T842-2003[3]，已先见之明提出：“自动控制投切物理量可优先选择下列方式：1）无功功率控制，功率因数限制；2）无功电流控制，功率因数限制；3）无功功率或无功电流控制，电压限制。
”这里因为是法规性文件，所以语气较缓转的用优先选择用词，其实是对功率因数控制型持否定的意见。
为什么功率因数控制型控制器该淘汰呢？众所周知是由于该型控制器“在轻负荷时发生投切振荡。
”采用等容量投切时是如此，在采用大小容量搭配的不等容量投切虽好一点，但还是避免不了投切振荡发生。
1、采用等容量投切“发生投切振荡”，图一所示，虽在同一功率因数cosφ1之下，但由于负荷大小不同，有功功率大小不同P2＞P1，其感性无功功率也大小不同Q L2＞Q L1，这就是说：在不同负载下从同一功率因数cosφ1下要补偿到cosφ2，需要补偿的电容器容量也不同，Q C2＞Q C1。
但是功率因数控制型控制器不具备会选择电容器容量大小去投切的功能。
例如：在轻负荷时需要补偿较小容量，而在等容量投切装置中没有合适的较小容量电容器，它投的是设置的较大容量电容器，所以一投就过补，过补控制器就发指令切电容器，切后功率因数不达标又要求投，这种反复投切的现象我们称“投切振荡”，或称“过补投切振荡”。
1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。
2．2秉承以人为本的设计理念，模块化组装，外观流线设计。
2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2．4设置参数中文提示，数字输入。
2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。
2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。
2．7具有手动补偿/自动补偿两种工作方式。
2．8取样物理量为无功功率，具有谐波测量及保护功能。
2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
简单实用的无功补偿控制器
赵亮方
【期刊名称】《电工技术》
【年(卷),期】1998(000)007
【摘要】介绍一种无几片常用小规模集成电路组成的无功自动补偿控制器。
它采用新方法检测无功电流，不需要专用的电流互感器和电压变换器。
【总页数】3页(P25-27)
【作者】赵亮方
【作者单位】无
【正文语种】中文
【中图分类】TM714.3
【相关文献】
1.一种简单实用的指针式液体定量计量控制器 [J], 田世建
2.基于DSP的简单、经济、实用的无功补偿器的设计 [J], 陈实;谢少军
3.简单实用的低压无功补偿控制器的设计方法 [J], 夏爱玲;李正明;盛占石;潘天红
4.简单实用的低压无功补偿控制器的设计方法 [J], 夏爱玲;李正明;盛占石;潘天红
5.简单实用的无功补偿控制器 [J], 赵亮方
因版权原因，仅展示原文概要，查看原文内容请购买。
BXLC-1200 微电脑控制器操作规范目录一、产品简介 (1)1功能特点 (1)2.技术参数 (2)二、控制器界面图例 (4)三、功能说明 (4)1.[主界面]功能说明 (4)2.[实时数据]功能说明 (4)3.[参数设置]功能说明 (5)4.[谐波分析]功能说明 (6)5.[工作状态]功能说明 (6)6.[时间设置]功能说明 (6)7.[催款功能]功能说明 (7)四、接线说明 (8)五、安装说明 (9)附表1： (10)附表2： (11)一、产品简介BXLC-1200微电脑控制器采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组，直接连接电脑进行联机操作。
主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。
1功能特点可靠性极高，确保安全●在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示。
●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。
●优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。
●独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。
自动化程度高，操作方便●“傻瓜机”的设计风格，简单、实用的个性。
JKGPJ智能无功功率自动补偿控制器（智能电容监控仪）使用说明书符合标准：JB/T 9663□安装、使用产品前，请仔细阅读使用说明书，并妥善保管、备用。
1 概述JKGPJ智能无功功率自动补偿控制器（智能电容监控仪），下文简称监控仪。
监控仪用于配套智能电容器的控制及监控，它与智能电容器之间通过专用网线连接，自动识别智能电容器类型及总台数、自动组网编码。
自动屏蔽故障回路，自动添加新安装回路。
实现无功补偿的模块化、自动化、智能化。
同时监控每只智能电容器的工作状态及报警状态，实时查询智能电容器电流谐波及工作温度等参数。
提供RS485通讯接口及MODBUS-RTU通讯协议，方便与上位机建立通讯联系。
大屏幕点阵液晶显示器，全中文操作菜单，图形界面，人机交互友好。
初次使用者上手快，整个系统无需设置任何参数即可正常工作。
监控仪能显示电网功率因数、电压、电流、视在功率、有功功率、无功功率、谐波、电压畸变率、电流畸变率、电网频率等。
可手动投切智能电容器方便出厂检验调试。
监控仪提供3相4线及3相3线两种工作模式，可简化全共补系统电压电流信号的接线。
一台监控仪最多管理32台智能电容器，适应绝大多数用户对总回路的需求。
自带温度管理系统，用户只需添加一只风机即可完成电容柜内部环境温度的自动控制。
2 使用条件2.1 电压范围：线400V±15%；相230V±15%。
2.2 信号电流：AC 0～5A。
2.3 额定频率：50Hz±2Hz。
2.4 环境温度：-20℃～45℃。
2.5 畸变环境：电压畸变率小于15%。
2.6 最高海拔：≤2000米。
2.7 环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。
2.8 相对湿度：空气湿度在20℃时≤90%，在温度较低时，允许有较高的相对湿度。
2.9 执行标准：JB/T 9663。
3 技术参数3.1 温度：±3℃。
3.2 电压：±0.5%。
专利名称：一种具有安装机构的无功补偿控制器专利类型：实用新型专利
发明人：袁慧
申请号：CN201921313677.5
申请日：20190814
公开号：CN210183016U
公开日：
20200324
专利内容由知识产权出版社提供
摘要：本实用新型涉及控制器安装机构技术领域，尤其是一种具有安装机构的无功补偿控制器，包括控制器本体，所述控制器本体的右侧通过两个第一连接机构固定安装有连接滑块。
本实用新型需要拆卸时，通过手动移动拨动板即可带动限位滑块压缩复位弹簧并缩入限位槽内，从而取消对连接滑块的限位，即可取下将连接滑块从滑轨表面取下，从而拆下控制器本体，安装时，将连接滑块滑动连接在滑轨的表面并且将固定套滑动连接在连接销的表面，在复位弹簧的作用下复位限位滑块的位置，恢复对连接滑块的限位，安装完成，无需借助工具拧松螺栓进行拆卸，降低了工作人员更换和维护控制器的难度，提高了操作人员的工作效率。
申请人：天津市聚鑫荣电气设备制造有限公司
地址：301600 天津市静海县静海开发区中央大道西侧10米
国籍：CN
更多信息请下载全文后查看。
10kV农网自动无功补偿装置设计樊战亭;张小青;马晴【摘要】随着农村用电负荷的增长,部分供电半径大、功率因数低、线路损耗大的10 kV农网配电线路无法满足用户需求,必须要设计自动无功补偿装置进行无功补偿.针对陕西省周至县竹峪镇农网10kV功率因数低的现状,设计出了以高压无功补偿控制器为核心高压无功补偿装置,给出了自动无功补偿装置的工作原理、控制策略和结构组成,分析了自动无功补偿装置取得的良好效益.【期刊名称】《价值工程》【年(卷),期】2015(034)036【总页数】3页(P157-159)【关键词】10kV农网;自动无功补偿装置;效益【作者】樊战亭;张小青;马晴【作者单位】咸阳师范学院,咸阳712000;咸阳师范学院,咸阳712000;咸阳师范学院,咸阳712000【正文语种】中文【中图分类】TM761近年来，随着农村居民生活水平不断提高，空调器、电磁炉、洗衣机等家用电器大量使用，陕西农村电网用电量日益增长。
陕西省农村电网普遍存在供电半径大，功率因素低，电压不稳，线路损耗大等缺点。
要提高供电电能质量，保障农村居民的可靠供电、有效降低供电电路损失就要采用自动无功补偿装置进行无功补偿[1]。
本无功补偿装置主要为陕西省周至县竹峪镇10kV农网无功补偿项目进行设计，结合10kV农网无功补偿线路对无功补偿补偿装置设计进行分析与研究。
周至县竹峪镇位于周至县西南部，主要以丘陵地带为主。
竹峪镇10kV供电线路是周至县翠峰变电站35kV/ 10kV的主要线路之一，全长89.77km，10kV主线7.06千米，主干线型号LGJ-95，配电变压器210台，综合变压器79台，专用抗旱变压器112台，企业变压器19台，总容量为11255kVA，2014年年平均用电负荷为1469kW，年平均功率因数为0.83，年最大负荷为6072kW。
由于地形复杂、农村居民居住分散，线路比较长且分支较多，其10kV供电主线路示意图如图1所示，主要包括东干北、东干南、中干北等六个分支。
