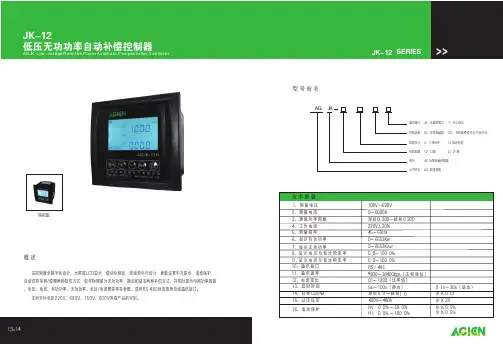

JKWA-12EJ型无功功率自动补偿控制器使用说明书一、产品概述本产品适用于交流0.4KV、50Hz低压配电系统无功补偿控制,整机符合《DL/T597-1996》标准。
JKWA-12EJ能够进行无功补偿模糊投切,具有实时监测电网参数、谐波保护及保护警示等功能。
二、使用条件海拔高度:≤2500米环境温度:-20℃~+70℃相对湿度:40℃时20%-90%大气压力:79.5Kpa ~106Kpa环境条件:周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀。
三、型号说明JK W A12E J注:以上型号只在产品标牌中体现;四.安装调试1、安全提示1)电源输入和CT二次侧均会危害人身安全,所以操作人员在安装、调试及检修时必须遵照有关的安全操作规程,以确保人身设备安全。
2)接线时应选择合适的线径,并严格按照接线图进行正确接线、以保证操作的安全性和可靠性。
2、安装与接线先将控制器装入装置面板开孔(138mm×138mm)内,再将安装卡推进控制器左右两侧卡槽内,再紧固螺钉,将控制器固定在装置面板上。
接线图示如下:控制器后面板各端子号定义如下表:3、 调试说明 1) 面板说明端子号 状态 详解COM 控制公共端 输出该端子为其控制公共端 1-12 12路输出接交流接触器线圈 Ia-K 、Ia-L 输入 接L1相取样电流互感器 Ub 、Uc 输入 接L2、L3相取样电压(380V )U 、N本机工作电源(220V )设置△ 自动/手动JKWA-12EJ 型无功补偿控制器▽2)自动运行系统上电后,首先进入等待稳定状态,约10s左右,进入自动运行状态,此时液晶显示屏显示自动运行下的第一屏。
自动运行共有三屏,操作▲或▼键两屏之间循环切换。
第一屏显示功率因数(COS)、电压、电流;当显示为正功率因数时,表示滞后;当显示为负功率因数时,表示超前。
第二屏显示有功功率、无功功率、频率;第三屏显示电压谐波总畸变率THDu、电流谐波总畸变率THDi、温度;12路输出及投/切状态指示在每一屏上均有显示,当要投入某路电容器时,该路投入指示显示在液晶屏上。
JKWG-12Z 智能无功补偿控制器一、概述JKWG-12Z 无功补偿控制器是一款采用PIC 单片机控制技术,以无功功率为控制物理量的智能型无功补偿控制装置,控制功能齐备,运行稳定性好,能使无功补偿效果达到最佳状态。
二、功能特点☆ 采用PIC 单片机控制芯片,抗干扰能力强 ☆ 以无功功率为控制物理量,并同时兼顾功率因素,补偿效果好,不会产生投切振荡。
☆ 实时显示网络状况;包括总无功功率、总有功功率、功率因数、电压、电流等。
☆ 具自掉电参数记忆功能,掉电数据不丢失。
☆ 具有过压、欠压保护功能,有效延长电容寿命。
☆ 投入和切除延时可分别设置,符合电网实际需要。
☆ 输出路数可任意设定。
☆ 可手动控制输出,便于系统调试。
☆ 标准开口安装方式,安装方便。
三、产品型号描述四、技术指标额定电压:AC380V(三相均衡补偿)辅助电源:AC220V/50Hz(正弦波形总畸变率≤5%) 额定电流:AC0~5A电流输入阻抗:≤0.2Ω 控制器灵敏度:10mA输出触点容量:DC12V/10mA 整机功耗:≤5五、测量精度电压模拟量:0.5级(80%~120%额定值) 电流模拟量:0.5级(20%~100%额定值) 功率:2级(相位角φ在-30°~+60°时) 功率因素:1.5级六、安装安装结构:盘面安装,背后接线 外形尺寸:120*120*81mm 开孔尺寸:111*111mm 外壳材料:阻燃塑料七、控制参数取值范围八、智能补偿器面板说明九、接线图十、无功补偿控制器与系统接线方法举例无功补偿控制器与系统接线图(共补型)说明HS:塑料外壳是断路器HL:指示灯FS:避雷器FU:熔断器C:电力电容器十一、按键功能说明选择手动/自动控制模式。
所有参数设置必须进入手动模式。
12能参数。
3操作。
1、在手动模式下通过上下键选中某一功能参数后,按此键进入该参数的设置状态,通过上下键修改当前的功能参数。
2、在一个功能参数修改完毕后,按此键保存当前的参数,并返回到手动模式。
JKWF-12D/16D无功补偿控制器使用说明书深圳市友邦怡电气技术有限公司技术支持:0755-83209213-15联系电话:0755-********传真:0755-********网址:E-MAIL:szyby8888@一、产品概述JKWF-12D/16D型无功补偿控制器成功引进了国外先进技术,集实时监测、谐波保护、无功补偿以及保护示警等功能于一体,适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿控制。
安装符合DIN标准。
整机符合JB/T9663-1999标准。
二、使用条件空气温度:空气温度不高于+40℃,不低于-5℃。
大气条件:空气温度在20℃时,湿度不超过90%,在温度较低时,允许有较高的相对湿度。
海拔高度:不超过2000米。
环境条件:周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。
三、技术参数1.基本参数电源电压:AC220V±10%电源频率:50Hz±5%取样电压:AC220V±10%取样电流:0~5A本机功耗:≤15W控制回路:12路、16路2.其他整机性能:符合JB/T9663-1999抗干扰性能:符合GB/T15153.1-1998重量:约1Kg外形尺寸:144mm×144mm×90mm(开孔尺寸:138mm×138mm)四、数据采集三相电压、三相电流、三相功率因数有功功率、无功功率频率、电压谐波畸变率、电流谐波总畸变率五、无功补偿取样物理量为无功功率,运行时无投切振荡,无补偿呆区。
补偿方式:Y型、Δ型、Y+Δ型混合补偿方式选择控制方式:自动投切、手动投切投切方式:模糊投切六、运行保护电网电压过压、欠压、谐波超限时逐一切除电容器电网缺相时快速切除电容器,并且报警自检复位功能:保证每次通电后输出回路处于断开状态断电数据保护:断电后设置数据永久保留。
七、面板图示JKWF-12D与JKWF-16D区别仅在于JKWF-12D只有12个输出回路,而JKWF-16D有16个输出回路;性能、程序、操作、设置基本都一样。
JKWN型配电监测无功补偿控制器使用说明书第1章概述...................................................................................... 11.1产品概述................................................................................. 11.2执行标准................................................................................. 1第2章主要技术指标及功能 .............................................................. 42.1使用条件................................................................................. 42.2运输、贮存条件 ..................................................................... 42.3系统平台................................................................................. 42.4功耗......................................................................................... 42.5外观与结构............................................................................. 52.6安全性能................................................................................. 52.7模拟量接入............................................................................. 52.8采集测量功能......................................................................... 52.9数据统计分析功能 ................................................................. 72.10事件记录与报警功能 ........................................................... 92.11通信................................................................................... 112.12远程管理功能 ................................................................... 132.13自诊断功能....................................................................... 142.14安全防护功能 ................................................................... 14第3章运行及操作方法.................................................................. 153.1控制面板............................................................................. 153.2工作状态指示..................................................................... 153.3正常开机后液晶屏显示样式如下:.................................. 153.4参数设置及查看 ................................................................. 163.5查看数据............................................................................. 27第4章安装及接线.......................................................................... 314.1 外形及安装接线图 ............................................................. 314.2 其他接线端子 ..................................................................... 32第1章概述1.1产品概述JKWN型配电监测无功补偿控制器(配变无功补偿监测终端)是我公司研制开发的新技术产品,该控制器具有配变运行数据监测与无功补偿控制功能,自动采集电流电压并据此计算有功功率、无功功率、有无功电量,能够根据功率因数、电压逻辑进行自动分相分级投切电容器。
JKWF-12系列分补型无功补偿控制器JKWF系列无功功率自动补偿控制器,以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号,并提供6种分补+共补补偿方案,12种投切编码方案,用户可通过修改控制参数任意选择,控制参数一经修改永久保存,掉电不丢失。
采用基波功率因数和基波无功功率复合控制电容器组的投切,投切稳定无投切震荡,对电压谐波电流谐波干扰不敏感。
适用于交流45Hz-65Hz、0.4kV以下电力系统无功功率补偿的自动控制。
2.1 以基波无功功率计算投切电容器容量,可避免多种形式的投切震荡 ,并在有谐波的场合下能正确显示电网功率因数。
2.2 功率因数测量精度高,显示范围宽。
2.3 实时显示基波功率因数(COSφ)。
2.4 有12种编码输出方式供用户选择。
2.5 最多有6种补偿方案供用户选择。
2.6 最多12路输出。
2.7 人机界面友好操作方便。
2.8 各种控制参数全数字可调直观使用方便。
2.9 具有自动运行与手动运行两种工作方式。
2.10 具有过电压和欠电压保护功能。
2.11 具有掉电保护功能数据不丢失。
2.12 电流信号输入阻抗低≤0.01Ω。
2.13 目标功率因数调节范围宽。
2.14 具有谐波保护功能。

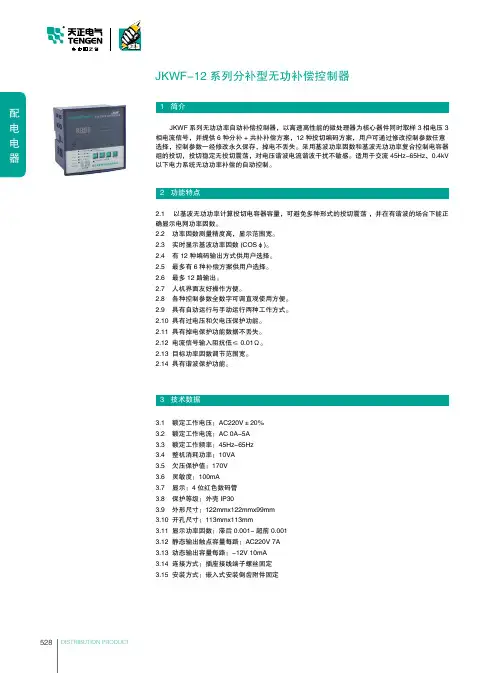

3.1 额定工作电压:AC220V±20%3.2 额定工作电流:AC 0A-5A3.3 额定工作频率:45Hz-65Hz3.4 整机消耗功率:10VA3.5 欠压保护值:170V3.6 灵敏度:100mA3.7 显示:4位红色数码管3.8 保护等级:外壳IP303.9 外形尺寸:122mmx122mmx99mm3.10 开孔尺寸:113mmx113mm3.11 显示功率因数:滞后0.001-超前0.0013.12 静态输出触点容量每路:AC220V 7A3.13 动态输出容量每路:-12V 10mA3.14 连接方式:插座接线端子螺丝固定3.15 安装方式:嵌入式安装倒齿附件固定2 功能特点3 技术数据528DISTRIBUTION PRODUCT529配电电器器JKWF-12系列分补型无功补偿控制器JKWF-12侧视图背视图JKWF-12系列分补型无功补偿控制器CO MJKWF-12静态接线图当交流接触器额定工作电压为380V时P点接B;为220V时接N。
JKL7FJKL7F-12-12智能无功功率自动补偿控制器1JKL7F-12智能无功功率自动补偿控制器使用说明书一、一、概述概述JKL7F-12智能无功功率自动补偿控制器(简称:控制器)是低压配电系统补偿无功功率的专用控制器。
本控制器采用美国最新无功功率控制专用芯片,控制器抗干扰能力强,适应各种不同参数配电系数,运行稳定可靠、补偿彻底、操作简单。
二、二、型号说明型号说明JKL7F-7F-1212□特殊功能最大的控制路数设计序号取样物理量:L无功电流W无功功率G功率因数控制器代号三、三、使用条件使用条件1.海拔高度:≤2OOOm;2.环境温度:-25℃~50℃;3.相对湿度:85%(当25℃时);4.周围环境:无易燃、易爆的介质存在,无导电尘埃及腐蚀气体存在。
四、功能特性1.控制信号:采用功率因数和无功电流两物理量进行综合控制;2.操作简单:通过三个键操作,可以达到自动运行、手动投切、参数设定;3.电流判别:电流输入不用考虑极性,能自动判别转换;4.路数通用:投切路数由用户按需设定;5.数据保存:当改变设定参数后失电时,设定参数不会丢失,数据能永久保存,上电时参数不用重新设定;6.适应性强:控制器自动适应不同参数配电系统,无须提供电流互感器变比和补偿电容器的容量;7.过压保护:当电网电压超过设定值时,自动快速逐级切除已投入的电容器组;8.低无功封锁:电网无功量低于一组电容器1.1倍的补偿值,既使COSφ值小于设定值,为避免投切振荡而不投入补偿电容器组;9.低负荷封锁:当电流信号小于设计容量5%时,封锁电容器的投入,同时按设定延时逐级切除已投入的电容器组。
10.切投时间间隔自锁:为了防止电容器因放电不完全,引起切投过电压,当同一组电容器切投动作时间间隔小于电容器放电时间不投入,待时间间隔大于1分钟后才能投入。
五、技术参数1.工作电压:22OV/380VAC±20%5OHz;2.输入电流:≤5A;3.输出触点容量:25OV/5AAC38OV/3AAC;4.工作方式:自动循环,连续工作;5.投入门限:大于1.1Ic,并小于COSφ设定值;5.切除门限:超前;6.C0Sφ设定:0.90~O.99可调;7.延时设定:10~99s可调;8.过压设定:210~270V/、410~470V可调,电压回差8~10V;9.路数设定:1~7、1~10、1~12可调;10.执行标准:JB/T9663-1999六、输入及接线输入及接线1.输入电流必须取自配电总屏电流互感器的信号;2.输入信号如取A相,则输入电压必须取B、C相,即:电流信号无论取那一相,电压输入必须取另外两相;3.接触器线圈电压为380V时,P点与B点相接(见接线图),线圈电压为2200V时,P点与N 点相接。
广州市金矢电子有限公司地址:广东省广州市番禺区石楼镇华山路6号************邮编:511447网址:信箱:**************JKW系列TD型动态无功功率补偿控制器广州市金矢电子有限公司GUANGZHOU KINGSER ELECTRONICS CO.,LTD由于产品升级、版本更新,本手册所述内容可能无法完全涵盖。
如有错误、遗漏等不当之处,敬请各位用户谅解。
目录一、产品概述---------------------------------2二、型号说明-----------------------------------------2三、使用条件-----------------------------------------3四、产品外形及安装尺寸-----------------------------3五、基本功能(一)显示功能------------------------------------3(二)设置功能------------------------------------3(三)无功补偿功能------------------------------3(四)保护功能------------------------------------4(五)实时数据通迅功能--------------------------4(六)数据管理功能-------------------------------4(七)超限及故障警示功能------------------------4(八)抄表机功能---------------------------------4六、技术参数1、基本参数--------------------------------------52、控制参数--------------------------------------53、测量精度--------------------------------------54、通迅------------------------------------------5七、安装调试-----------------------------------------5八、开箱检查----------------------------------------14九、简单故障排除-----------------------------------14八、开箱检查打开外包装,检查控制器外观是否完好,附件和说明书是否认齐全,如发现控制器外壳有损坏,或附件和说明书不齐全时,请及时与供应商联系。
(JKW JKW-12-12-12SS 智能无功补偿控制器)引言诚挚的感谢您选用了有限公司的产品。
请您在安装使用本产品之前详细的阅读本手册,以免造成误操作。
这将为您节约宝贵的时间。
由于产品升级、版本更新,本手册所述内容可能无法完全涵盖。
如有错误、遗漏等不当之处,敬请各位用户谅解。
目录一、产品概述 (3)二、使用条件 (4)三、型号说明 (4)四、产品外形及安装尺寸 (4)五、基本功能 (5)1.显示功能 (5)2.设置功能 (5)3.无功补偿功能 (5)4.保护功能 (5)5.超限及故障警示功能 (5)六、技术参数 (6)1.基本参数 (6)2.控制参数 (6)3.测量精度 (6)4.其他 (6)七、安装调试 (7)1.安全提示 (7)2.安装与接线 (7)3.调试说明 (8)(1)面板说明 (8)(2)自动运行 (8)(3)手动运行 (9)(4)参数设置 (10)(5)报警显示 (15)八、开箱检查 (15)九、简单故障排除 (15)一、产品概述本产品符合《JB/T9663-1999》和《DL/T597-1996》标准。
其人机界面采用大屏幕LCD 中文液晶显示器,并集先进的单片机技术为核心。
其安装操作方便,适用于交流0.4KV、50Hz 低压配电系统无功补偿控制。
该控制器具有实时监测电网各项参数、谐波保护、无功补偿及保护警示等功能。
二、使用条件海拔高度:≤2500米环境温度:-20℃~+70℃相对湿度:40℃时20%-90%大气压力:79.5Kpa~106KPa环境条件:周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀。
三、型号说明注:以上型号只在产品标牌中体现;四、产品外形及安装尺寸JKW系列无功功率自动补偿控制器为嵌入式安装。
12路输出为:外形尺寸:120mm×120mm×90mm安装开孔尺寸:113mm×113mm安装嵌入深度:72mm1.显示功能采用低功耗LCD液晶中文显示屏,可实时监测电网有关参数,显示设置参数,工作状态。
1)可实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电容器投切状态和故障警示;2)可显示电流变比、过压保护、谐波设置、投/切延时、投/切门限、编码方式、电容路数、电容容量等设置参数。
2.设置功能1)可直接设置电流变比、过压保护、欠压保护、谐波电压设置、谐波电流设置、温度、目标功率因数、投切门限、控制延时、电容配置、通信参数等设置项。
2)设置参数自动记忆,掉电不丢失。
3.无功补偿功能1)取样物理量为无功功率,无投切振荡、无补偿呆区;2)具有手动投切和自动投切两种运行方式;3)逻辑投切方式,每组容量自由设定;4)投切方式采用全△接法;5)控制输出能适应电子开关、交流接触器、复合电子开关或真空接触器等不同投切元件;6)控制输出接点12路、每路DC12V、60mA或AC220V、5A。
4.保护功能1)具有自检复归和自动复位功能;2)具有欠压、过压保护功能;3)具有谐波超限保护功能。
5.超限及故障警示功能当电网出现故障或某个参数超限时,报警指示“”点亮闪烁,提示过压、欠压或其它某个参数超限。
1.基本参数电源电压:AC220V±20%50Hz±5%取样电压:AC380V取样电流:0~5A本机功耗:≤15W2.控制参数电流变比:1-1000过压设置:400V-480V步长1V欠压设置:300V-360V步长1V谐波电压设置:1%-25%谐波电流设置:1%-100%目标功率因数:0.8-1.00投切门限:0.5-1.2步长0.1投切延时:0.1S-600S电容路数:1-12路电容容值:0-200Kvar步长1灵敏度:≥100mA输出接点:12路每路DC12V、60mA或AC250V、5A3.测量精度电压:±0.5%电流:±0.5%功率因数:±1.0%有功功率:±2.0%无功功率:±2.0%4.其他整机性能:符合《DL/T597-1996低压无功补偿控制器订货技术条件》。
抗干扰性:符合《GB/T15153.1-1998运动终端及系统第二部分第1篇电源和电磁兼容性》。
七、安装调试1.安全提示1)电源输入和CT二次侧均会危害人身安全,所以操作人员在安装、调试及检修时必须遵照有关的安全操作规程,以确保人身设备安全。
2)接线时应选择合适的线径,并严格按照接线图进行正确接线、以保证操作的安全性和可靠性。
2.安装与接线先将控制器装入装置面板开孔(113mm×113mm)内,再将安装卡推进控制器左右两侧卡槽内,再紧固螺钉,将控制器固定在装置面板上。
JKW-12S型接线图示如下:控制器后面板各端子号定义如下表:端子号状态详释Ua、Ub输入接A、B相取样电压(380V)IC、Ic输入接C相取样电流互感器L、N本机工作电源(220V)COM控制公共端输出当接可控硅(TSC模块)该端子为DC+12V输出当接交流接触器该端子为其控制公共端1-1212路输出当接可控硅(TSC模块)时每路端子容量为DC12V×60mA 当接交流接触器时每路端子容量为AC250V×5A3.调试说明(1)面板说明按键说明::设置键,进入设置界面,确认保存参数。
:上行/下行键,自动状态下翻屏,设置状态下调整参数,手动状态下投切电容。
:手动/自动切换键,状态切换。
(2)自动运行系统上电后,首先进入等待稳定状态,约10s 左右,进入自动运行状态。
自动运行共有三屏,操作“上行”或“下行”键两屏之间循环切换。
第一屏显示功率因数(COS)、电压、电流、12路输出和投/切状态指示;第二屏显示有功功率、无功功率、频率、12路输出及投/切状态指示;注:当显示为正功率因数时,表示滞后;当显示为负功率因数时,表示超前。
第三屏显示谐波电压畸变率、谐波电流畸变率、温度、12路输出及投/切状态指示;当要投入某路电容器时,投入指示“▲”点亮闪烁,该路号被点亮,显示在液晶屏上。
当要切除某路电容器时,切除指示“▼”点亮闪烁,该路号在显示在液晶屏上消隐。
当无任何电容投切时,“▲”和“▼”全不显示。
(3)手动运行手动运行仅用于补偿电容器的强制投切。
在配电系统负荷较小时,不可强行投入较多电容器。
在自动运行状态任意一屏操作“手动/自动”键到手动运行状态,此时液晶显示屏左上方显示“手动控制”字符。
手动运行只有一屏。
操作一次“上行”键,路数向上递增一路;操作一次“下行”键,路数向下递减一路。
当某路电容量被设置为“00”时,则该路不能投入。
(4)参数设置产品有关控制及保护参数,出厂已经预置。
如首次使用,用户可根据现场需要对相关参数进行修改,步骤如下:Ⅰ.连续按3次“相别/设置”键,菜单栏弹出“CT变比”项。
右侧显示相应设置值如100,表示500/5互感器,操作“上行”或“下行”键修改参数即可;Ⅱ.按“相别/设置”键,菜单栏弹出“保护设置”的“U1”项表示过压保护值。
右侧显示相应保护设置值如“456V”,操作“上行”或“下行”键修改参数即可;Ⅲ.按“相别/设置”键,菜单栏弹出“保护设置”的“U1”项表示欠压保护值。
右侧显示相应保护设置值如“304V”,操作“上行”或“下行”键修改参数即可;Ⅳ.按“相别/设置”键,菜单栏弹出“保护设置”的“THDu”项表示电压谐波畸变率保护值。
右侧显示相应保护设置值如“10.0%”,操作“上行”或“下行”键修改参数即可;Ⅴ.按“相别/设置”键,菜单栏弹出“保护设置”的“THDi”项表示电流谐波畸变率保护值。
右侧显示相应保护设置值如“30.0%”,操作“上行”或“下行”键修改参数即可;Ⅵ.按“相别/设置”键,菜单栏弹出“保护设置”的“温度”项表示温度保护值。
右侧显示相应保护设置值如“70.0℃”,操作“上行”或“下行”键修改参数即可;Ⅶ.按“相别/设置”键,菜单栏弹出“目标COSØ”项。
右侧显示相应设置值如“1.00”,操作“上行”或“下行”键修改参数即可;Ⅷ.按“相别/设置”键,菜单栏弹出“投切门限”项。
右侧显示相应设置值如“1.0”,操作“上行”或“下行”键修改参数即可;注意:“投切门限”的值是指“投入门限系数”,其与“切除门限系数”的和是1.2。
滞后时,如果电网无功>投入门限×预投电容器容值,那么投入该电容器超前时,如果电网无功>切除门限×已投电容器容值,那么切除该电容器。
Ⅸ.按“相别/设置”键,菜单栏弹出“控制延时”项。
右侧显示相应设置值如“5.0”,表示设置为“5秒”。
操作“上行”或“下行”键修改参数即可;(部分机型支持)D1表示够电容器投切条件时,每路电容器执行动作的延时。
所设置值大于10秒时,表示当需要投切多路电容器时,第一组按此延时,后边的电容器每隔约1秒执行投切动作,直到补偿平衡为止。
D2表示同一路电容器执行投切动作后的放电保护延时。
Ⅹ.按“相别/设置”键,菜单栏弹出“投切方式”项。
操作“上行”或“下行”键修改参数即可;(部分机型支持)00表示控制器按循环或逻辑的投切方式执行动作,及先投先切,后投后切。
01表示控制器按线性的投切方式执行动作,及先投后切,后投先切。
Ⅺ.按“相别/设置”键,菜单栏弹出“电容配置”项的电容的对应“C01-C12"路。
右侧显示相应设置值如“30”,表示该路电容容值是“30kVar”。
操作“上行”或“下行”键修改参数即可;(机型不同,操作不同)如果是等容设置的机型,L表示所补偿三相电容器的路数,C表示所有电容器的物理容量,操作“上行”或“下行”键修改参数。
Ⅻ.按“相别/设置”键,菜单栏弹出“通信参数”项的地址。
右侧显示相应设置值如“01”,操作“上行”或“下行”键修改参数即可;(部分机型支持)ⅩⅢ.按“相别/设置”键,菜单栏弹出“通信参数”项的波特率。
右侧显示相应设置值如“9600”,操作“上行”或“下行”键修改参数即可;(部分机型支持)(5)报警显示当某项电网指标超出控制器所设置的范围时,控制器会自动切除已投入电容器,此时该项闪烁,且在控制器显示屏的右上角出现报警提示符号。
如下图所示为电压项过压时报警。
注:在设置屏不操作任何键,10s内返回自动运行状态。
打开外包装,检查控制器外观是否完好,附件和说明书是否认齐全。
1.不显示:请检查电源线是否接好;2.某相无数据:请检查该相接线是否牢靠;3.COSØ值的随着电容器投切而该项无变化请检查取样电流互感器位置是否正确(取样电流=负载电流+电容电流)。
4.COSØ值的错误请检查取样电压信号(A\B相)与取样电流信号(C相)是否为对应的相,两者不能同相。
5.电流显示为“0.0A”请检查电流互感器与控制器电流信号端子线路是否开路或是没有负载。
