离心式压缩机培训课件
离心式压缩机是速度式压缩机的一种。随着高压密封技术、可倾瓦径向滑动轴承、活动多块式止推轴承、圆筒形缸体等关键技术的采用，离心压缩机在石油化工生产中已得到广泛应用。在炼油厂，离心式压缩机主要用来输送催化裂化装置的富气，延迟焦化装置的焦化富气及加氢装置的循环氢气。
一．离心压缩机的工作原理

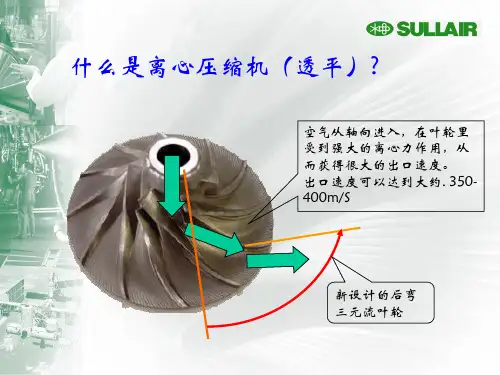

叶轮随轴旋转时，气体由吸人室轴向进入叶轮，叶片推动气体高速向外圆流 动，在离心力作用下提高了压力。高速气流离开叶轮后，立即流进扩压器流道，在扩压器内随着流道截面的扩大，气流速度降低，动能进一步转化为压力能。气流从扩压器进入弯道，气流方向由离心流动变为向心流动，再经回流器进入下一级叶轮，重复上述流动过程。这样一级接一级直至末级。末级叶轮的出口可以直接通向蜗壳，气体由蜗壳汇集后经排出管排出。
由此可见，离心压缩机的工作原理同离心泵一样，机壳内高速旋转的叶轮带动气体一起旋转而产生离心力，从而增加流体的动能和压力能，使气体的压力、温度升高，比容缩小。
但是离心压缩机压缩的是气体介质，其介质密度小，所产生的离心力小，因而依靠离心力作功获得的能量较少。为使气体获得更多的能量以提高气体的压力，离心式压缩机都采用很高的转速。转速往往高达10000rpm以上。因此离心压缩机的设计制造要求比普通离心泵更为严格、难度更大。
二．离心压缩机的主要零部件
离心压缩机的结构分为转子、固定元件和其它辅助元件。转子是主轴及固定在主轴上随轴一起转动的所有零件的总称。固定元件是气流经过的流道中固定不动的元件。其它元件主要是密封、轴承等零部件。
1．转子
图9-3 压缩机转子结构图
转子上的主要零件是主轴、叶轮、平衡盘、推力盘、联轴器及轴套等。
(1)叶轮 叶轮是压缩机的唯一做功元件，是最重要的核心元件，其结构和离心泵叶轮相似。由于离心压缩机叶轮中的气流速度很高，故对叶轮的尺寸精度、表面粗糙度要求很高。
(2)平衡盘 平衡盘位于末级叶轮之后，用来平衡转子所受的轴向力。离心压缩机转子产生的轴向力方向也是叶轮背面指向入口。常用的平衡措施是平衡盘结构，也称平衡活塞。为防止平衡盘外圆与机壳之间的气体泄漏量过大，在此处采用梳齿密封。
我厂寿力空压机技术讲课内容
压缩机技术讲课资料
简介：
我厂引进的寿力牌空压机主要为我厂除灰系统的输送与反吹 〔仪用〕局部提供动力气源， 输送局部主要负责将电除尘收集的飞灰物质通过管线连接气力输送到灰库， 而灰库仪用局部主要负责为灰库方面的气动设备提供仪用气源， 同时为库顶布袋除尘器提供脉冲式阵打动力气源。
我厂的寿力空压机是与恒力压缩机有限责任公司签定购置与售后效劳协议。
简介：
寿力空压机总部在美国， 公司全称为美国联合技术集团公司， 是全球最大的螺杆式空压机专业制造厂 ,创始于 1965 年, 总部设在美国印第安那州密执根市。 后来美国寿力为开辟亚洲市场与中国合作， 在蛇口区，三湾港地区组建了一个合资企业， 就是现在的寿力亚洲实业，作为美国在亚洲地区的寿力空压机经销总部。 恒力只是寿力授权的中国西北局部的一个经销点， 办公地点在西部新高新路大厦。 我厂寿力空压机维护可直接向寿力效劳部门咨询， 也可以咨询恒力公司。 寿力
效劳：029 —88328186/8328993 ：88320891 效劳人员：
宋建国：寿力效劳人员：水平
我厂寿力空压机技术讲课内容
压缩机简介： 我厂寿力空压机技术讲课内容
分类：
A、往复式 B 、回转式 C、离心式 注：往复式与回转式统属
变容积式畴 离心式属变速度式畴
1 、 往复式空压机
是变容积式压缩机的一种。这种压缩机将封闭在一个密闭空间的空气逐渐压缩〔缩小其体积〕从而提高其气压。往复式空压机以汽缸的一个活塞作为压缩位移的原件来完成以上的压缩过程。
当压缩过程仅靠活塞的一侧来完成时，该往复式称为单作用空压机，如果靠活塞的两侧来完成压缩过程时称为双作用。往复式空压机在每一个气缸上有许多弹簧式阀门，只有当阀门两侧的压差到达一定值后阀门才会翻开。 当气缸的压力略低于进气压力时，进气阀门翻开，当气缸的压力略高于排气压力时排气阀门翻开。
1 Sullair ES—08空气压缩机（讲义）
概 述
Sullair ES—08（寿力）空气压缩机是一个特殊的，30HP 超高压、旋转式螺杆空气压缩独立系统，是集驱动，机械螺杆压缩，自推润滑为一体而后经油气分离处理后，向电气主气包提供气源的成设备，以下我们对Sullair ES—08空气压缩机的电气工作原理制气加压流程，操控设置等分五个部分进行讲述。
第一部分空气压缩机的组成
第二部分空气压缩机的压缩流程
第三部分空气压缩机的电气工作原理
第四部分空压机的操控设置，键盘功能
第五部分空压机的故障分析与处理
第一部分空压机的组成
Sullair ES—08 压缩机的组成 1、进气过滤器 2、进气控制阀
3、驱动电机 4、双螺杆压缩装置
5、油气分离器 6、机械调节阀
7、压力温度检测装置
8、电器控制箱操控平台
1.3驱动电机：驱动电机为30HP、22KW AC380V交流电机，其控制方式采用Y/Δ，要求正向运转的特定条件（机罩上标有转向指示，控制系统中装有相序监测继电器）作为启动要求。
1.4双螺杆压缩装置：有两个螺杆，一内一外，外螺杆由电机驱动，内螺杆为一个惰轮，由于内外螺杆在相互作用时对空气产生了压力，从而达到加压的作用。
1.8电气控制盒操控平台 1、驱动主回路（有三个接触器）
2、控制回路， 3、保护回路
4、监控回路 5、指示回路
6、操作设置界面模块板、键盘功能
第二部分空气压缩机的加压流程
寿力空压机原理及故障排除
寿力空压机是一种将外部空气压缩后储存，用于工业生产和设备操作的机械设备。它的原理是利用电动机驱动压缩机工作，将大量的空气吸入机内进行压缩并储存，然后通过管路输送至需要使用的地方。空压机的工作原理和故障排除是空压机操作和维护的重要内容。
空压机的工作原理：
1.压缩机部分：电动机驱动压缩机工作，通过活塞或螺杆等结构来进行吸入和排气。当活塞或螺杆运动时，压缩腔体体积逐渐减小，使气体被压缩，增加气体的压力和温度。
2.冷却部分：由于气体被压缩后会产生大量的热量，需要进行冷却来降低温度。常用的方法有气冷式和水冷式，通过散热器将气体冷却至设定的温度。
3.储存部分：冷却后的气体进入空气储罐，以便供给需要的地方使用。储存部分一般采用垂直式、卧式等不同形式的储气罐。
空压机常见故障及排除方法：
1.压力不稳定：可能是由于调压阀、压力开关、储气罐漏气等原因导致。可以逐一检查这些部分是否正常工作，如需替换损坏的部件。
2.压缩机噪音过大：可能是由于活塞或螺杆磨损、轴承故障等原因导致。可以对活塞或螺杆进行维修或更换受损的部件。
3.水分和杂质问题：空气中常含有水分和杂质，如果没有及时排除，可能会对设备和工作产生影响。可以安装除水器和过滤器来进行防护，并定期清洁和更换滤芯。 4.过热和压缩比过高：可能是由于冷却失效、机油不足或压缩机内部积碳等原因导致。可以清洗冷却系统、加注适量的机油，并进行压缩机的维修和清理。
5.压力过高或过低：可能是由于压力开关故障、储气罐漏气或调压磨损等原因导致。可以检查和调整压力开关、检查储气罐是否有漏气等。
总结：寿力空压机是一种常见的机械设备，其工作原理是通过电动机驱动压缩机进行气体的压缩和储存。在使用过程中可能会出现各种故障，需要及时进行排除。要注意检查和维护压力开关、储气罐、调压阀等关键部件，并定期清洁和更换滤芯、检查和更换机油等。只有保持空压机的正常运转，才能确保其长期稳定地为工业生产和设备操作提供所需的压缩空气。
