离心式压缩机手册
离心式压缩机是一种用于将气体压缩成高压气体的设备。
以下是离心式压缩机的操作手册:
1. 安全注意事项：
- 在操作压缩机前，确保压缩机和其周围环境干净和通风良好。
- 在操作离心式压缩机时，请戴上适当的个人防护装备，比如手套和护目镜。
- 遵守所有与操作压缩机相关的法规和标准。
2. 操作前的准备：
- 检查压缩机是否已正确连接并固定在基座上，确保压缩机的运转平稳。
- 确保母线电压和频率与压缩机的额定电压和频率相匹配。
- 检查压缩机的冷却系统是否正常运行，确保压缩机能够保持适当的温度。
3. 启动离心式压缩机：
- 打开压缩机的电源开关，并确保压缩机电机已正确连接并运转正常。
- 如果需要，打开压缩机的冷却系统，以保持压缩机的适当温度。
- 根据压缩机的操作手册，调整压缩机的操作参数，比如压力和温度。
4. 压缩机的运行：
- 监视压缩机的运行状态，包括压力和温度，确保它们在正常范围内。
- 如果发现任何异常，比如压力超过设定范围或温度过高，立即停止压缩机并排除故障。
5. 关闭离心式压缩机：
- 在关闭压缩机之前，先关闭压缩机的电源开关。
- 如果需要，关闭压缩机的冷却系统。
- 等待压缩机完全停止运行后，才能进行其他操作。
请注意，以上仅为一般性的操作手册。
在具体操作离心式压缩机前，请务必查阅压缩机的具体操作手册，并按照厂家提供的指导进行操作。
同时，如有任何疑问或困难，建议寻求专业人士的帮助。

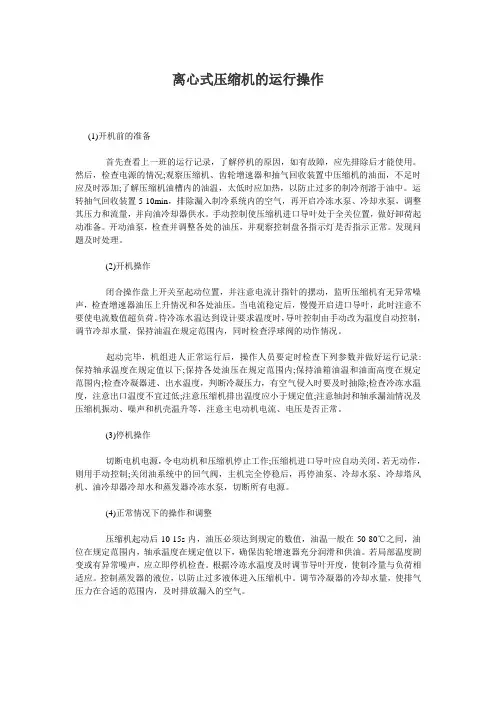

离心式压缩机的运行操作(1)开机前的准备首先查看上一班的运行记录，了解停机的原因，如有故障，应先排除后才能使用。
然后，检查电源的情况;观察压缩机、齿轮增速器和抽气回收装置中压缩机的油面，不足时应及时添加;了解压缩机油槽内的油温，太低时应加热，以防止过多的制冷剂溶于油中。
运转抽气回收装置5-10min，排除漏入制冷系统内的空气，再开启冷冻水泵、冷却水泵，调整其压力和流量，并向油冷却器供水。
手动控制使压缩机进口导叶处于全关位置，做好卸荷起动准备。
开动油泵，检查并调整各处的油压，并观察控制盘各指示灯是否指示正常。
发现问题及时处理。
(2)开机操作闭合操作盘上开关至起动位置，并注意电流计指针的摆动，监听压缩机有无异常噪声，检查增速器油压上升情况和各处油压。
当电流稳定后，慢慢开启进口导叶，此时注意不要使电流数值超负荷。
待冷冻水温达到设计要求温度时，导叶控制由手动改为温度自动控制，调节冷却水量，保持油温在规定范围内，同时检查浮球阀的动作情况。
起动完毕，机组进人正常运行后，操作人员要定时检查下列参数并做好运行记录:保持轴承温度在规定值以下;保持各处油压在规定范围内;保持油箱油温和油面高度在规定范围内;检查冷凝器进、出水温度，判断冷凝压力，有空气侵入时要及时抽除;检查冷冻水温度，注意出口温度不宜过低;注意压缩机排出温度应小于规定值;注意轴封和轴承漏汕情况及压缩机振动、噪声和机壳温升等，注意主电动机电流、电压是否正常。
(3)停机操作切断电机电源，令电动机和压缩机停止工作;压缩机进口导叶应自动关闭，若无动作，则用手动控制;关闭油系统中的回气阀，主机完全停稳后，再停油泵、冷却水泵、冷却塔风机、油冷却器冷却水和蒸发器冷冻水泵，切断所有电源。
(4)正常情况下的操作和调整压缩机起动后10-15s内，油压必须达到规定的数值，油温一般在50-80℃之间，油位在规定范围内，轴承温度在规定值以下，确保齿轮增速器充分润滑和供油。
若局部温度剧变或有异常噪声，应立即停机检查。
离心式压缩机原理教程§1 离心式压缩机的结构及应用排气压力超过34.3×104N/m2以上的气体机械为压缩机。
压缩机分为容积式和透平式两大类，后者是属于叶片式旋转机械，又分为离心式和轴流式两种。
透平式主要应用于低中压力，大流量场合。
离心式压缩机用途很广。
例如石油化学工业中，合成氨化肥生产中的氮，氢气体的离心压缩机，炼油和石化工业中普遍使用各种压缩机，天然气输送和制冷等场合的各种压缩机。
在动力工程中，离心式压缩机主要用于小功率的燃气轮机，内燃机增压以及动力风源等。

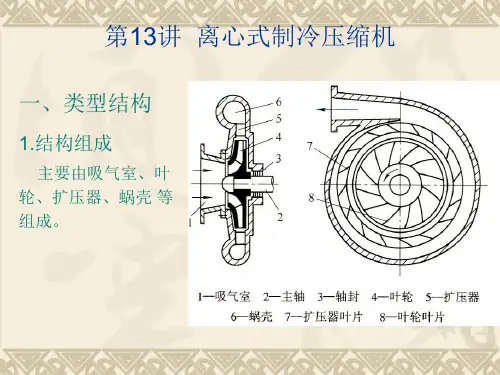

离心压缩机的结构如图8-1所示。
高压的离心压缩机由多级组成，为了减少后级的压缩功，还需要中间冷却，其主要可分为转子和定子两大部分。
分述如下：1.转子。
转子由主轴、叶轮、平衡盘、推力盘、联轴器等主要部件组成。
2.定子。
由机壳、扩压器、弯道、回流器、轴承和蜗壳等组成。
图8-1 离心式压缩机纵剖面结构图(1:吸气室 2:叶轮 3:扩压器 4:弯道 5:回流器 6:涡室 7，8:密封 9:隔板密封10:轮盖密封11: 平衡盘12:推力盘 13:联轴节 14:卡环 15:主轴 16:机壳 17:轴承 18:推力轴承 19:隔板 20:导流叶片 )§2 离心式压缩机的基本方程一、欧拉方程离心式压缩机制的流动是很复杂的，是三元，周期性不稳定的流动。
我们在讲述基本方程一般采用如下的简化，即假设流动沿流道的每一个截面，气动参数是相同的，用平均值表示，这就是用一元流动来处理，同时平均后，认为气体流动时稳定的流动。
根据动量矩定理可以得到叶轮机械的欧拉方程，它表示叶轮的机械功能变成气体的能量，如果按每单位质量的气体计算，用表示，称为单位质量气体的理论能量：（8-1）式中和分别为气体绝对速度的周向分量，和叶轮的周向牵连速度，下标1和2分别表示进出口。
利用速度三角形可以得到欧拉方程的另一种形式：（8-2）二、能量方程离心式压缩机对于每单位质量气体所消耗的总功，可以认为是由叶轮对气体做功，内漏气损失和轮组损失所组成的。
第七章离心式压缩机C101操作第一节压缩机技术参数第二节压缩机的控制与保护系统一、启动条件：当C2101三位开关打到自动位置时，确认下列条件同时满足后，C2101方可启动：氮气压力正常：＞0.3 Mpa一次密封工艺气流量正常：400Nm3/h一级密封工艺气泄放量正常：4.5～15Nm3/h油冷却器后润滑油温度：＜55℃润滑油总管压力正常：≥0.25Mpa控制油压力正常：≥0.85MpaC2101进出口气缸阀全开C2101反飞动线全开C2101盘车联锁复位C2101复位按钮复位，各停机联锁指示灯灭电磁阀复位速关阀打开C2101允许开车确认按钮按下后15分钟内第三节压缩机开机条件1、机组的辅助系统(润滑油系统、干气密封系统、压缩机进出口气动阀、汽封冷凝系统等等)经试运合格。
2、汽轮机单独试运合格，和压缩机之间的联轴器已安装好。
3、现场卫生干净，符合开机条件。
4、水、电、风、氮气、蒸汽(35kg/cm2、10kg/cm2)等公共介质就位。
5、各种仪表齐全、并经校验合格。
6、机组所有管线、阀门及机体联接部位紧固，无泄漏。
7、机组保温完好。
8、消防器材齐全，符合要求。
9、压缩机进出口管线彻底冲洗干净、符合要求。
第四节压缩机开机准备工作一、与调度联系，提供3.5MPa、0.98MPa蒸汽的去路，确认0.5～0.8 Mpa氮气供应正常。
二、报告班长，并通知有关岗位做好开机的准备。
三、联系仪表师傅起动所有仪表。
四、进行下列准备工作：1、润滑油系统：(1) 确认油箱、轴承等油位适合，油箱油温不得低于25℃，否则开动油加热器使油箱的油温达到40±5℃。
(2) 润滑油过滤器清洗干净。
(3) 管线连接正确，(4)改好润滑油流程：应打开的阀门：主油泵（或辅助油泵）的进出口阀门、到调节油和轴承润滑油蓄能器的连通阀及油压控制阀的上下游阀确认关闭各高低点放空阀、排油阀、油冷却器和油过滤器的旁通阀及油压调节阀的付线阀注意：油冷却器和过滤器各使用一台，其入口六通阀应处于A（或B）的任一操作位置，不允许处于A或B的中间位置。
