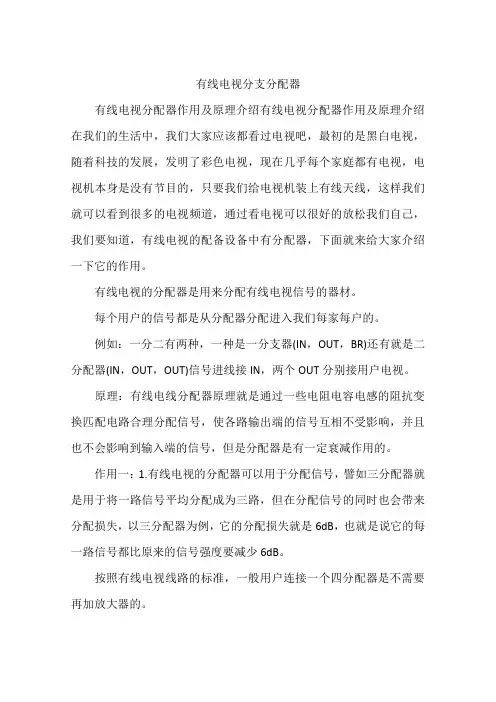

有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。

有线电视的分配器是用来分配有线电视信号的器材。

每个用户的信号都是从分配器分配进入我们每家每户的。

例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。

原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。

作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。

按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。 有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。

例如：我们把一个信号按1/2平均分配，每个信号即为0.5。

换算成分贝表示即：lg0.5(取0.5的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。

但在实际运用中，这些器件都不是理想化的。

所以，实际衰减要稍大于理论值。

作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。

1 电视分配器衰减怎样算

电视分配器衰减怎样算

从拓展器初步算，一个分配器衰减4DB，一个分支器减3DB，线缆每十0米减2DB。

到毕竟端在65~70DB之间就能够

分配器的各个口根柢都是等电平的输出的。而分支器的输出必定有一个是主口，别外的就叫分支口，主口的输出电平会比分支口高许多，比方类型是208的这个的分支口就要衰减8db主口是4db。各个纷歧样的公司出产的商品的命名求规矩是纷歧样的。

分配器一个输入为in，输出悉数都是out，out有两个以上；

分支器一个输入为in，主输出为out，分支为br或tap，out只需一个。

我首要是看类型，比方：204、306、408，这些都是分配器，看榜首个数，别离是2、3、4，这都阐明是2分配、3分配和4分配，基地的是0，是说没有分支，毕竟的数别离是4、6、8则别离是衰减，也就别离为4db、6db和8db，因为我好长时刻没有搞了，也记住不清了，好象是，假定in的值为80db的话，那么接一个204的话，则两个出口都为76db，要是408的话，就能够有4个出口，每个出口都有72db。 2 但分支通常中的0为1，也即是说是214、316、418，正本也简略，也即是和上面的分配器相同，仅仅多了一个直接输出的一路，但我记住好象衰减通常是2db。如上面的条件，假定是接418的话，则，可输出4路72db的，和1路78db的，这时可在这个78db的出口上接一个306，则又可输出3个72db的。说的或许不对，但大约就这个意思。

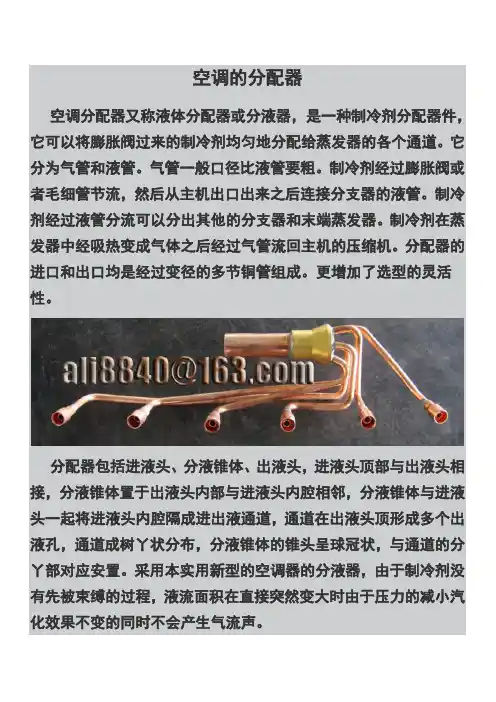

空调的分配器

空调分配器又称液体分配器或分液器，是一种制冷剂分配器件，它可以将膨胀阀过来的制冷剂均匀地分配给蒸发器的各个通道。它分为气管和液管。气管一般口径比液管要粗。制冷剂经过膨胀阀或者毛细管节流，然后从主机出口出来之后连接分支器的液管。制冷剂经过液管分流可以分出其他的分支器和末端蒸发器。制冷剂在蒸发器中经吸热变成气体之后经过气管流回主机的压缩机。分配器的进口和出口均是经过变径的多节铜管组成。更增加了选型的灵活性。

分配器包括进液头、分液锥体、出液头，进液头顶部与出液头相接，分液锥体置于出液头内部与进液头内腔相邻，分液锥体与进液头一起将进液头内腔隔成进出液通道，通道在出液头顶形成多个出液孔，通道成树丫状分布，分液锥体的锥头呈球冠状，与通道的分丫部对应安置。采用本实用新型的空调器的分液器，由于制冷剂没有先被束缚的过程，液流面积在直接突然变大时由于压力的减小汽化效果不变的同时不会产生气流声。

1 广电网络安装调试技能基础知识

1、有线电视系统主要由信号源、前端、干线传输、用户分配等四部分组成。（为了区分故障范围，因为不同的部分由不同人员维护，但是基层人员必须能够判断基本的故障范围）

2、干线传输系统的任务是把前端输出的高频电视信号高质量地传输给用户分配系统，其传输方式主要有光纤、微波和同轴电缆三种。

光纤传输是通过光发射机把高频电视信号转换至红外光波段，使其沿光导纤维传输，到接收端再通过光接收机把红外波段的光变回高频电视信号。光纤传输具有频带很宽损耗极低，抗干扰能力强，保真度高，性能稳定可靠等突出的优点。

微波传输是把高频电视信号的频率变到微波频段，或直接把电视信号调频到微波载波上，定向或全向向服务区发射。缺点是容易受建筑物的阻挡和反射，产生阴影区或形成重影。由于雨、雪、雾等对微波信号有较大的衰减，给多雨、多雪地区的应用带来不便。

电缆传输是技术最简单的一种干线传输方式，具有成本较低、设备可靠、安装方便等优点。

3、用户分配系统的任务是把从前端传来的信号分配给千家万户。它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。（维护人员需要重点学习的部分）

4、有线电视使用dBμv为计量单位。（个别仪器之中会出现不同的单位所以要加以区分）

5、行标GY/T106--92规定，系统输出口电平应在60~80dBμv之间。在邻频传输系统中，要求伴音电平比图像电平低15~20dB。国际规定，在任意频道的电平差应小于10dB，相邻频道电平差则应小于2dB。入户电平济南市网络规定为70±5dB。

6、所谓噪声，是来自外界和由系统内部产生的紊乱、断续、随机的电磁振动。

7、载噪比（C/N）定义为图像或声音载波功率与噪声功率之比。

8、当各级放大器的增益较大时，整个系统的噪声系数仅决定于前几级，特别是第一级的噪声系数。

9、所有二次差拍项的总和称为复合二次失真。简称CSO

10、交调干扰。一般说来，干扰频道与所收看频道的同步信号不可能绝对同步（即使频率相同，位相也有差异），故常在屏幕上看到由同步信号反转而形成的一条白色竖条纹在屏幕上左右移动，条纹宽度即为同步信号宽度。干扰频道的同步信号频率高时，竖条纹向右运动，反之则向左运动。干扰频道与被干扰频道同步信号频率差越大，竖条纹移动得越快。若有几个频道对同一个频道产生交调干扰，就会出现多条竖条纹。由于这种竖条纹的左右移动类似于汽车前窗玻璃上的雨刷，故常把交调干扰称为雨刷干扰。如果场同步信号不同步，交调干扰则表现为白色横条纹的上下移动。（模拟电视基础，需要了解）
