有线电视分支器 分配器 放大器 区别

功分器、分配器、分支器的区别与使用
1. 功分器：是用于卫视中‘最常用于有线机房前端的卫视中’，是用来进行一锅一头多机使用的，有2、4、6、8、10、12分的功分器，一般6分以上的功分器是带线放的。

功分器的口芯与功分器的金属外壳的直流电阻为无穷大！‘若用于双极化的头，N台机子只能同时收同一极化的信号’。

2. 分配器、分支器：是用于有线线路中的，分配、分支器的口芯与它们的金属外壳的直流电阻为零是短路的！但集中供电的专用分支器的‘IN’和‘OUT’的口芯与分支器的金属外壳的直流电阻是无穷大的。

分配器有2、3、4、5分的，分别有‘IN’一个口和2、3、4、5个‘OUT’口，前两种较多，常应用于有线线路的末端；
分支器有2、3、4分的，分别有‘IN’和‘OUT’各一个口和2、3、4个分支口‘BR口’；分支器还有一个指标：有6、8、10、12、16、18、20DB‘分贝’的说法，意思是每个BR分支口被衰减的分贝数，分贝数越大BR口输出的信号越小。

分配器的隔离性没有分支器的隔离性好！
3. 功分器与分配器‘分支器’之间不能互换！除非改装过！。

catv中分配器、分支器和功分器
CATV（有线电视）系统中的分配器、分支器和功分器都是用来分配和传输信号的设备，它们在系统中起着不同的作用。

首先，让我们来谈谈分配器。

分配器是用来将信号分配到不同的输出端口的设备。

在CATV系统中，分配器通常用于将来自中心信号源的信号分发到不同的用户家庭或终端设备。

分配器通常具有多个输出端口，可以根据需要将信号均匀地分配到各个输出端口上，以确保每个用户都能够接收到清晰稳定的信号。

接下来是分支器。

分支器也是用来将信号分配到不同的输出端口，但它与分配器不同的是，分支器通常是将信号分配到不同的方向或位置。

在CATV系统中，分支器通常用于将信号分发到不同的区域或楼层，以满足不同位置的用户的需求。

分支器可以根据需要将信号分配到不同的输出端口，以实现信号的覆盖和传输。

最后是功分器。

功分器是用来将信号分配到不同的输出端口，并且可以根据需要对信号进行功率分配和调节的设备。

在CATV系统中，功分器通常用于对信号进行功率平衡和调节，以确保每个输出端口都能够接收到适当的信号功率。

功分器可以根据需要对信号进
行精确的功率分配，以满足不同输出端口的信号传输需求。

总的来说，分配器、分支器和功分器在CATV系统中都起着至关重要的作用，它们通过将信号分配到不同的输出端口，并根据需要对信号进行调节和分配，确保了系统中信号的稳定传输和覆盖，从而满足了用户对信号质量和覆盖范围的需求。

有线电视分支分配器介绍有线电视分支分配器，也被称为有线电视信号分配器或有线电视差动放大器，是一种用于有线电视网络的设备。

它可以将信号从一个源分配到多个目标设备，以满足用户在不同位置收看有线电视节目的需求。

在传统的有线电视网络中，用户需要连接电视机与有线电视提供商提供的信号源（如机顶盒或调谐器）。

然而，在一些情况下，用户可能需要在不同的房间或地点观看有线电视节目。

这时，有线电视分支分配器就起到了重要的作用。

功能有线电视分支分配器主要有以下功能：1. 信号分配有线电视分支分配器可以将一个信号源分配到多个目标设备。

例如，当用户想要在客厅、卧室和书房分别观看有线电视时，可以使用有线电视分支分配器将信号传输到各个房间的电视机。

2. 信号放大由于长距离传输会导致信号衰减，有些用户可能会遇到信号弱的问题。

有线电视分支分配器通常具有放大功能，可以增强信号强度，确保信号的稳定传输。

3. 降噪在信号传输过程中，信号可能会受到干扰或噪音的影响，导致图像质量下降。

有线电视分支分配器可以通过降噪功能减少信号中的干扰和噪音，提供更清晰、更稳定的图像和声音。

4. 多频道支持有些有线电视分支分配器支持多频道输入和输出，可以同时传输多个信号源。

这使得用户可以在不同的频道上选择观看不同的节目。

安装和使用有线电视分支分配器的安装和使用相对简单。

下面是一般的安装步骤：1.首先，确定好您的信号源和目标设备的位置。

根据需要，选择一个合适的有线电视分支分配器，并确保其具有足够的输入和输出端口。

2.将有线电视分支分配器的输入端口与信号源连接，通常使用一根同轴电缆进行连接。

3.将有线电视分支分配器的输出端口分别连接到各个目标设备，同样使用同轴电缆进行连接。

4.连接完成后，打开信号源和目标设备，检查信号传输是否正常。

如若有问题，可以尝试调整信号源、分支分配器和目标设备的设置，或者更换更高质量的电缆。

注意事项在安装和使用有线电视分支分配器时，有一些注意事项需要注意：1.使用质量较好的同轴电缆进行连接，以确保信号的传输质量。

分支器与分配器的区别
在有线电视系统中，分支器与分配器都是起到分配信号的作用。

分支器与分配器不同的是：
无论是几分支器，都有一个主输出口（OUT），若干个分支口（TAP）或（BR），三分支器就是三个分支口，四分支器就是四个分支口，依此类推；分支器的主输出口（OUT）对信号的衰减（即插入损耗）很小，一般只有1dB左右。

而分支口（TAP）或（BR）的衰减则根据实际的型号不同。

比如华正达三分支器TU3-10MH-10dB，线路输入信号是100dB时，主输出口输出的信号大约为100-1=99dB左右，另外三个分支口输出的信号就都是100-10=90dB。

分支器的衰减可以根据实际需求配置，一般从8dB～30dB不等。

正是由于分支器的OUT口衰减小，在实际应用中，一般是多个分支器串接起来使用（上一个分支器的OUT串接到下一个分支器的IN，（TAP）或（BR）直接到房间电视接线盒），用于同一条主线上多个终端的信号分配。

而分配器就是一个输入口（IN），多个输出口（OUT），它的作用是将信号平衡分配给每个输出口。

衰减值大致是多一个端口多衰减2dB；二分配器的衰减是4dB，三分配是6dB ,四分配是8dB ,六分配是10dB，八分配是12dB，十分配是15dB,十二分配是17dB,十六分配是：20dB，如三分配器的进线信号是
100dB,则三个输出口（OUT）的信号就都是100-6=94 dB（所以分配器叫平衡分配信号）。

在实际应用中，多用于需要信号平衡分配的场合及楼层主干线分配信号，如某家庭用户有四台电视机，则只需要在进线的位置装一个四分配即可，如某酒店宾馆共6个楼层，前端机房则在进线位置装一个六分配器即可。

1/ 1。

有线电视分支器与分配器的区别有线电视分支器与分配器是电视信号处理领域常见的两种设备，它们在电视信号分配和传输过程中起到了关键作用。

虽然它们的功能有些相似，但在设计、用途和工作原理等方面存在一些差异。

首先，从设计上来说，有线电视分支器是将一个输入信号分成多个输出信号的设备。

它通常具有一个输入端和多个输出端口，可将信号分配给多个电视机或其他终端设备。

而分配器则相反，它将一个输入信号发送到多个输出端口，用于将信号传输给多个电视机或终端设备。

所以，这两种设备的设计目标是完全不同的。

其次，从用途上来说，有线电视分支器主要用于将一个信号源分配给多个接收端，以满足多个设备同时观看不同频道的需求。

例如家庭中有多个电视机，可以使用分支器将有限的信号源分发给这些电视机。

而分配器则用于将一个信号源广播到多个设备上，常见的应用场景是酒店、医院或会议室等需要提供相同电视信号的场所。

此外，有线电视分支器和分配器在工作原理上也有所不同。

分支器采用的是被动分配方式，即将输入信号通过分支器内部的电路进行简单的分割，使信号同时传输到各个输出端口上，无需额外的电源供给。

而分配器则采用的是主动分配方式，通过内置的电源和电路进行信号扩展和放大，以确保信号的质量和稳定性。

综上所述，有线电视分支器和分配器虽然在功能上都是用于信号的分配和传输，但从设计、用途和工作原理等方面存在一些差异。

分支器主要用于将一个信号分配给多个接收端，在设计上是被动的；而分配器则用于将一个信号广播到多个设备上，在设计上是主动的。

在实际应用中，根据具体需求选择合适的设备，可以更好地满足各类信号分配和传输的需求。

继续探讨有线电视分支器与分配器的区别，我们可以从以下几个方面来深入分析。

首先，我们可以看看它们的连接方式不同。

有线电视分支器通常采用一进多出的连接方式，即一个输入端口连接到电视信号源上，而多个输出端口则连接到各个电视机或终端设备上。

这样，一个单一的信号源就可以被多个终端设备接收。

有线电视分支器与分配器的区别有线电视分支器与分配器是广泛应用于有线电视网络中的两种设备，它们都有助于将信号分配到不同的接收设备上，但其工作原理和功能有所不同。

首先，有线电视分支器是一种用于将输入信号分配到多个输出端口的设备。

它通常具有一个输入端口和多个输出端口，可以将来自有线电视信号源的信号分配到多个电视机或其他设备上。

分支器通过将输入信号分成多个较弱的输出信号，以确保每个接收设备都能接收到足够的信号强度。

这样，用户可以在不同的房间或区域观看相同或不同的电视频道。

分支器的输出端口通常具有固定的信号衰减，以确保信号在不同的输出端口之间保持均衡。

例如，如果一个有线电视分支器具有一个输入端口和四个输出端口，那么它可能会将输入信号分成四个相等的输出信号（每个输出信号强度的减少为1/4）。

这意味着每个输出端口可以连接一个电视机或其他设备，并从同一个信号源接收到相同的信号。

相比之下，有线电视分配器是一种用于将输入信号分配到多个输出设备上的设备。

与分支器不同，分配器可以从一个输入端口将信号传输到多个输出端口，从而实现多个接收设备同时观看相同的信号源。

分配器的输出端口没有进行信号衰减，可以提供与输入端口相同的信号强度。

综上所述，有线电视分支器和分配器在功能上有一定的差异。

分支器用于将信号分配到不同的接收设备上，可以提供多个输出端口，但输出信号强度会随着端口数量的增加而衰减。

分配器用于将信号分配到多个接收设备上，可以使多个设备同时观看相同的信号源，且输出端口信号强度与输入端口相同。

补充1：除了功能上的差异，有线电视分支器和分配器在工作原理上也有一些不同。

有线电视分支器采用一种被称为"分光器"的技术来实现信号的分配。

分光器中的电路会将输入信号分成多个相等的输出信号，并确保每个输出端口都有足够的信号强度。

然而，由于信号被分成不同的输出，每个输出信号的功率会相应减弱。

因此，在使用分支器时，我们需要根据连接的设备数量和距离来选择适当的型号和信号衰减。

有线电视常用线路器材介绍第一节同轴电缆一、用途同轴电缆（Coaxial cable）是有线电视系统的重要器材之一，是传输射频信号的主要媒介。

由内导体、外导体、绝缘介质和外护套四部分组成。

由于外导体和内导体的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆的结构特性使得电磁场被封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。

二、分类1.按绝缘介质外径分：-5、-7、-9、-12等。

2.按介质材料分：实心、化学发泡、纵孔、物理发泡和竹节电缆。

3.按外导体材料分：全屏蔽网、屏蔽网+铝膜（双屏蔽和四屏蔽）等。

4.按内导体材料分：全铜、铜包铝、铜包铁等。

三、性能指标及特性1.同轴电缆的主要性能指标有：特性阻抗、衰减系数、屏蔽系数、反射损耗、温度系数、直流回路电阻、最小弯曲半径。

2.同轴电缆的频率特性，随着传输频率的升高，同轴电缆的损耗越大。

3.有线电视常用同轴电缆特性阻抗为75欧，使用过程中为了减少衰减，最小弯曲半径不低于线缆直径的8倍。

-5两屏蔽电缆 -7两屏蔽电缆-9两屏蔽电缆-12铝管电缆四、河南有线常用规格及使用规范1.目前在有线电视网络中常用的是：-5和-7双屏蔽同轴电缆及-5四屏蔽同轴电缆。

2.在线路设计中，-5和-7双屏蔽同轴电缆一般用于光节点以下部分的线路敷设中，其中-7电缆主要是光节点以下至楼道集中分配器前，-5电缆主要是楼道集中分配器以下部分。

3.在机房设备间连接敷设时，选择-5四屏蔽同轴电缆，来增加线路的抗干扰能力。

第二节同轴电缆连接器有线电视系统中常用的同轴电缆连接器有：冷压F头、轴向纵压F头、贯通头、防水头、轴向纵压BNC头、双通、防盗锁头、射频转换头等。

在有线电视系统中F型接头最常见，按照螺纹的不同，有英制和公制两种类型，需要区分使用。

它的接头尺寸有5毫米、7毫米和9毫米等几种，和不同直径的电缆配用。

-5冷压F头轴向纵压BNC头轴向纵压F头/英制轴向纵压F头/公制F头转射频头双通防雨F头防水贯通头带负载弹子防盗锁头第三节分支分配器类一、分支分配器1.用途分支、分配器的作用是把一路信号按线路需要分成多路信号，以满足线路和用户需要。

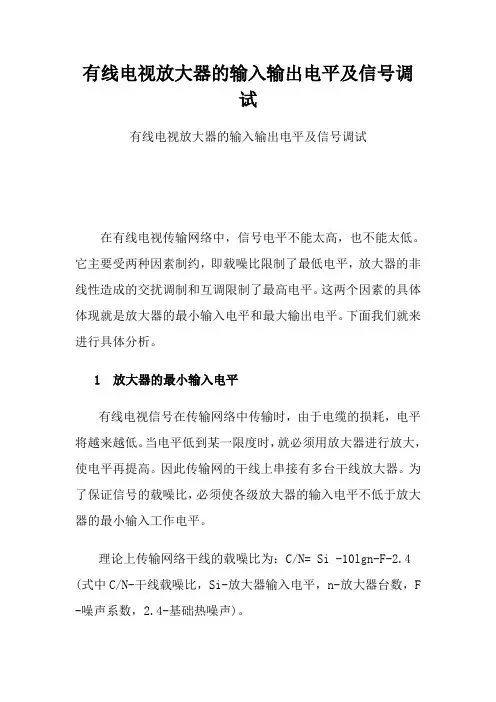

有线电视放大器的输入输出电平及信号调试有线电视放大器的输入输出电平及信号调试在有线电视传输网络中，信号电平不能太高，也不能太低。

它主要受两种因素制约，即载噪比限制了最低电平，放大器的非线性造成的交扰调制和互调限制了最高电平。

这两个因素的具体体现就是放大器的最小输入电平和最大输出电平。

下面我们就来进行具体分析。

1 放大器的最小输入电平有线电视信号在传输网络中传输时，由于电缆的损耗，电平将越来越低。

当电平低到某一限度时，就必须用放大器进行放大，使电平再提高。

因此传输网的干线上串接有多台干线放大器。

为了保证信号的载噪比，必须使各级放大器的输入电平不低于放大器的最小输入工作电平。

理论上传输网络干线的载噪比为：C/N= Si -10lgn-F-2.4 (式中C/N-干线载噪比，Si-放大器输入电平，n-放大器台数，F -噪声系数，2.4-基础热噪声)。

从上式可知，在C/N和F给定的条件下，所有放大器的输入电平Si要随着台数n的增加而增加，并且按10lgn的规律增加。

在要求的C/N值下，可以求得最小的输入电平Si= C/N+10lgn+F +2.4，考虑到环境温度对输入电平带来的变化，如高温下电缆损耗增大，使输入电平降低，Si就必须加余量ΔdBμV，在不使用ALC干线放大器时，余量最大不超过5dBμV。

如过大会使用户电平变化太大而影响指标，在使用ALC干线放大器时，余量可取3 dBμV。

例如：有10台放大器相串联，线段间损耗相等，且每台放大器的噪声系数为8dB。

按照设计要求，传输网干线的载噪比为46 dB，则放大器的最小输入电平Si应为Si≥46+10lg10+ 8+2.4=66.4(dBμv)，如考虑余量Δ=3dBμv,则Si≥69.4 dBμv；如为20台串联，则Si≥69.4 dBμv，同样的加余量，则Si≥7 2.4 dBμv。

由上例可知，传输距离越远，放大器台数越多，输入电平要求越高，这也是是限制放大器串接台数的一个重要因素。

一、常用有线电视器材１、电缆型号：常用电缆 75-5 75-7 75-9 75-12发泡：单护发泡、双护发泡.类型：发泡电缆、耦芯电缆、进口电缆特点：频率越高，损耗越多。

２、分支分配器⑴分支器分支器通常用于较高电平的馈电干线中,它能以较小的插入损耗从干线取出部分信号供给住宅楼或用户,有时也可用二分支干线提供信号电平,通过分支器的电视信号其中一小部分从分支端输出,大部分功率继续沿干线传输。

BR一分支符号： IN OUT(插入损耗)A：插入损耗：是信号从干线输入端到干线输出端之间的传输损耗，即输入信号电平(dB)与输出信号电平(dB)之差,用dB表示。

B：分支损耗：是信号从干线输入端到分支输出端之间的损耗，即干线输入端电平(dB)与分支端输出电平(dB)之差,用dB表示。

C：分支损耗与插入损耗之间的关系是：分支损耗大，则插入损耗小；分支损耗小，则插入损耗大。

例：108：3dB 208: 3.5dB112: 1dB 212: 2dB120: 0.5dB 220: 1dBD:分支口与插入损耗之间的关系是：分支口越多,插入损耗越大。

我们实际上设计中通常按照2DB来计插入损耗。

⑵分配器分配器是用来分配高频信号的部件，它的作用有两个：一是将一种信号功率平均分配给几路（通常是分为两路、三路、四路、六路）；二是可将两路、三路、四路和六路信号混合起来。

分配损耗：是指分配器输入端的输入电平Ui(dB)与输出电平Uo(dB)之差。

分支器和分配器的根本区别在于，分配器平均分配功率，而分支器是从电缆中取出一小部分功率提供给用户，而大部分功率继续向后面传输。

３、串接分支器（串接单元）串接分支器是将分支器和用户终端合成为统一体，具有分支器和系统输出口的功能，所以叫串接分支器，有的又叫串接单元。

４、用户盒用户终端是CATV分配系统与用户电视机相连的部件。

面板分为单输出孔和双输出孔（TV、FM），在双输出孔电路中要求TV 和FM输出间有一定的隔离度，以防止相互干扰。

分支器、分配器介绍（福建金钱猫公司）分支/分配器是一种高频宽带信号功率分配的无源器件。

它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。

器件分为室内型和野外型两种结构，以适应不同环境的需要。

野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。

分配器能将卫星天线上高频头接收到的信号，经同轴电缆均等地分成多路的电子电路，我们称它为分配器，或叫功率分配器。

常见的有两种：一种是有源的，其供电取自于卫星接收机向天线高频头的供电，有源分配器多见于六分配器、八分配器和少数四分配器。

另一种是无源分配器，它是通过电感、电阻和电容进行无源分配的。

分配器是ＣＡＴＶ网络前端设备中一个重要组成部件（后端常用分支器）。

分支器分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性。

只要在主输出口接有标准阻抗的同轴电缆线或终端匹配电阻，分支口开路或短路对输入口阻抗和网络传输影响不大。

有线电视网络运用这个特性来连接各用户终端主输入口。

但要求每条线路终端主输出口必须接７５Ω标准负载，既不能开路也不能短路，也不允许接用。

分支分配器区别1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器。

分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器。

2、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

3、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

4、分配器对信号进行同等的分配，在有线电视经常用到。

分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT 输出口。

6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。

7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口BR 口衰减是10DB OUT口衰减是2DB 也就是我们常说的插入损耗。

在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。

而对于某几级的分支器的分支输出口，则关系不大。

9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。

10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。

分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。

分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

主路的输出/输入口分别用OUT和IN 表示，支路的分支口用BR表示。
