1. Xenon 氙灯,又称HID(high intensity discharge)高密度放射式灯泡.它的发光原理和普通的传统白炙灯泡完全不同.氙灯是采用压缩器将汽车电瓶的交流电转化为高压电,然后高压电流将化学气体(氙气Xenon)电离后形成的电弧白光.而传统白炙灯泡则是灯丝通过普通电流加热后形成的辐射反应.氙灯最大的好处在于其光亮度和省电.以相同的一瓦特电量计算,氙灯能比普通白炙灯泡发出强四倍的光亮度.也就是说,若要发出相同的光亮度,氙灯只需要普通白炙灯泡四分之一的电量.而且普通白炙灯泡的光亮度一般只有1000流明( 流明是亮度计算单位)左右,而氙灯泡的光亮度大多都高于3500流明.另外,氙灯泡并没有会损耗的灯丝,所以理论上要比普通白炙灯泡耐用许多.

2. 1、 LED

LED为Light Emitting

Diode(发光二极管)的缩写。广泛见于日常生活中，如家用电器的指示灯、汽车后防雾灯等。LED是一种半导体固体器件，LED的最显著优点是使用寿命长，光电转换效能高。

2、 LED象素模块 LED排列成矩阵或笔段，预制成标准大小的模块。室内显示屏常用的有8*8象素模块、8字7段数码模块。户外显示屏象素模块有4*4、8*8、8*16象素等规格。户外显示屏用的象素模块因为其每一象素由两只以上LED管束组成，固又称其为集管束模块。

3、 象素(Pixel)与象素直径

LED显示屏中每一个可被单独控制的LED发光单元(点)称为象素(或象元)。象素直径∮是指每一象素的直径，单位是毫米。

对于室内显示屏，一般一个为单个LED，外形为圆形。室内显示屏象素直径校常见的有∮3.0、∮3.75、∮5.0、∮8.0等，其中以∮3.75和∮5.0最多。

在户外环境，为提高亮度，增加视距，一个象素含有两只以上集束LED；由于两只以上集束LED一般不为圆形，固户外显示屏象素直径一般用两两象素平均间距表示：□10、□11.5、□16、□22、□25。

4、 点间距、象素密度与信息容量

LED显示屏的两两象素的中心距或点间距(Dot

Pitch)；单位面积内象素的数量称为象素密度；单位面积内所含显示内容的数量称为信息容量。这三者本质是描述同一概念：点间距是从两两象素间的距离来反映象素密度，点间距和象素密度是显示屏的物理属性；信息容量则是象素密度的信息承载能力的数量单位。

点间距越小，象素密度越高，信息容量越多，适合观看的距离越近。

点间距越大，象素密度越低，信息容量越少，适合观看的距离越远。

5、 分辨率

LED显示屏象素的行列数称为LED显示屏的分辨率。分辨率是显示屏的象素总量，它决定了一台显示屏的信息容量。

6、 LED显示屏(LED Panel)

将LED象素模块按照实际需要大小拼装排列成矩阵，配以专用显示驱动电路，直流稳压电源，软件，框架以及外装饰等，即构成一台LED显示屏。

7、 灰度

灰度是指象素发光明暗变化的程度，一种基色的灰度一般有8级至1024级。例如，若每种基色的灰度为256级，对于双基色彩色屏，其显示颜色为256×256=64K色，亦称该屏为256色显示屏。

8、 双基色

现今大多数彩色LED显示屏是双基色彩色屏，即每一个象素有两个LED管芯：一为红光管芯，一为绿光管芯。红光管芯亮时该象素为红色，绿光管芯亮时该象素为绿色，红绿两管芯同时亮时则该象素为黄色。其中红，绿称为基色。

9、 全彩色

红绿双基色再加上蓝基色，三种基色就构成全彩色。由于构成全彩色的蓝色管和纯绿色管芯较贵，故目前全彩色屏相对较少。

10、LED亮度

发光二极管的亮度一般用发光强度(Luminous Intensity)表示,单位是坎德拉cd；1000ucd（微坎德拉）=1 mcd（毫坎德拉）,

1000mcd=1 cd。室内用单只LED的光强一般为500ucd-50 mcd，而户外用单只LED的光强一般应为100 mcd-1000 mcd，甚至1000 mcd以上。

3.

4. 氙气灯的优点

1．寿命长

传统的汽车卤素灯与我们日常家用的普通灯泡都有灯丝的，而氙气灯则是没有灯丝的，这是氙气灯与传统灯具最重要的区别。氙气灯是利用两电极之间放电产生的电弧来发光，如同电焊中产生 的电弧的亮光。由于氙气灯没有灯丝，因此就不会产生因灯丝烧断而报记录片的问题，使用寿命比卤素灯长得多。据介绍，品质再高的卤素灯泡最多也只能连续使用400h，而氙气灯使用寿命相当于汽车平均使用周期内的全部运行时间。

２． 色光好

氙气灯通过高压脉冲加在完全密闭的微型石英灯泡（管）内的金属电极之间，激励灯泡内的物质在电弧中电离产生亮光。这种亮光的色温与太阳光相似，但含较多的绿色与蓝色万分，因此呈现蓝白色光。这种蓝白色光大幅度提高了道路标志和指示牌的亮度。

３． 亮度高

氙气灯发射的光通常是卤素灯的2~3倍以上，同时电能转化为光能的效率也比卤素灯提高70%以上，所以氙气灯具有比较高的能量密度 和光照强度。亮度的计量单位为lm(流明)，一般卤素灯泡最多也只能产生1000lm上下的亮度，而 氙气灯可以输出高达3200lm的亮度。 氙气灯高出传统卤素灯2~3倍的亮度效率，对于提高夜间及雾中驾驶视线清晰度有着明显的功效。

４． 低能耗

用电消耗降低50%。一般汽车的卤素前照灯约需要耗费约60W的电力，而 氙气灯平均只需要35W的电力来供应 氙气灯泡发光。

5．具有较高稳定性及连续性

氙气灯的变压器和电子控制器控制电弧的放电过程，保证了亮光的稳定性及连续性。更重要的是，氙气灯一旦发生故障不会瞬间熄灭，而是通过逐渐变暗的方式熄灭，使驾车者能在黑夜行车中赢得时间，紧急靠边停车。

氙气灯还有一个好处，就是不会产生多余的眩光，不会对迎面来车的驾驶者造成干犹。

5. 光的单位概念1、光通量φ：发光体每秒钟所发出的光量的总和。单位：流明（Lm），表示发光体发光的多少，发光愈多流明数愈大。

2、光 强I：发光体在特定方向单位立体角内所发射的光通量。单位：坎德拉（cd）。

3、照 度E：发光体照射在被照物体单位面积上的光通量。单位：勒克斯（Lux）=流明Lm/面积m2。

4、亮 度L：发光体在特定方向单位立体角单位面积内的光通量。单位：毫坎德拉（mcd）。

5、光 效：电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示。单位：每瓦流明（Lm/w）。

6.

光亮度单位换算表可用于LED

坎德拉/米2

cd/m2 尼特

nt 熙提

sb 阿熙提

asb 朗伯

L 毫朗伯

mL 英尺朗伯

FL 烛光/英尺2

cd/lt2 烛光/英寸2

cd/in2

坎德拉/米2

cd/m2 1 1 10-4 3.1416 3.142*10-4 3.142*10-1 2.919*10-1 9.290*10-2 6.450*10-4

尼特

nt 1 1 10-4 3.1416 3.142*10-4 3.142*10-1 2.919*10-1 9.290*10-2 6.450*10-4

熙提

sb 104 1 3.142*104 3.1416 3.142*103 2.919*103 9.290*102 6.450

阿熙提

asb 3.183*10-1 3.183*10-1 3.183*10-5 1 10-4 10-1 9.290*10-2 2.957*10-2 2.050*10-4

朗伯

L 3.183*103 3.183*103 3.183*10-1 104 1 103 9.290*102 2.957*102 20050

毫朗伯

mL 3.183 3.183 3.183*10-4 10 10-3 1 9.290*10-1 2.957*10-1 2.050*10-3

英尺朗伯

FL 3.426 3.426 3.183*10-4 1.076*10 1.076*10-3 1.076 1 3.183*10-1 2.210*10-3

烛光/英尺2

cd/lt2 1.076*10 1.076*10 1.076*10-3 3.382*10 3.382*10-3 3.382 3.1416 1 6.940*10-3

烛光/英寸2

1.550*103 1.550*103 1.550*10-1 4.870*103 4.870*10-1 4.520*102 4.520*102 1.440*102 1 cd/in2

常用辐射度量和光度量

辐射度物理量及其单位 对应的光度量及其单位

物理量名称 符号 定义或定义式 注 单位 物理量名称 符号 定义或定义式 注 单位

辐射能radiant

energy Ω

W 以辐射形式发射、传播或接受的能量 J 光量quantity of

light Ω

(Ωv) lm·s

辐射能通量radiant

flux

辐射功率radiant

power φ

(φe)

P φ=dΩ/dt W 光通量Luminous

flux φ

(φv) 流明lm

1lm＝cd·sr

辐射强度radiant

intensity I

(Ie) I=dφ/dΩ W/sr 发光强度luminous

intensity I

(Iv) 基本量，无定义 坎德拉cd

辐射亮度radiance辐射度 L

(Le) L=dI/(dA·cosθ)

=d2φ/(dΩdAcosθ) W/sr·m2 光亮度luminance L

(Lv) Lv=dI/dAcosθ cd/m2

辐射出射度radiant

exitance M

(Me) M=dφ/dA

离开表面一点处的面元的辐射量除以该面元的面积 W/m2 光出射度

luminous

exitance M

(Mv) M=dφ/dA lm/m2

辐射照度irradiance E

(Ee) E＝dθ/dA照射到表面一点处的面元上的辐通量除以该面元的面积 W/m2 光照度illuminance E

(Ev) E=dφ/dA 勒克斯lx

1lx＝1lm/m2

发光强度的基本单位—坎德拉

发光强度的基本单位坎德拉是国际单位制的基本单位之一．本文较详细叙述了它的定义及其历史演变，简单介绍了该定义的复现原理、方法和实验装置．我国于1982年用电校准辐射计复现发光强度单位坎德拉，其总的不确定度为±0．28％．最后，对坎德拉的发展方向作了简要的说明．

合集下载

LED常识

LED常识

LED波长常识

LED波长（单位纳米）

R红色 620~650 常规红色是指620~630

深红色是指640

Y黄色 585~595 常规黄色是指588~594

橘黄色是指586~588

波长越高就越偏红

G黄绿色 570~575 常规没什么变动

B 蓝色 460~475 常规货是465~470，波长越高就越偏白

G 纯绿色 500~535 交通灯/草绿色是指500~510

常规纯绿色515~535

W白色 2800K~3500K 色温是暖白，2800K以下的也是暖白

4000K~5000K 色温是商业白

5000K~6000K~7000K色温是正白

7000K~8000K 色温是微偏蓝，8000K以上是冷白

常规冷白10000K左右和25000K左右的

P紫色 380~410 380的是一般是验钞专用 常规的是400~410

A粉红 做粉红色的工艺是跟白光一样的，由蓝光添加荧光粉激发形成

LED参数常识表

3528 亮度 5050 亮度 波长电压

白灯（常规）4.5~5.5Lm/1400~1600mcd 14~16 Lm/4000~4500mcd 3.0~3.4

白灯（高亮）6~7Lm/1800~2500mcd 18~20Lm/5000~6000mcd 3.0~3.4

暖白（常规）4.5~5.5Lm/1400~1600mcd 14~16 Lm/4000~4500mcd 3.0~3.4

暖白（高亮）6~7Lm/1800~2500mcd 18~20Lm/5000~6000mcd 3.0~3.4

红灯（常规）300~400mcd 800~1000mcd 620~630/1.9~2.3

LED 光学单位基本换算

LED 光学单位基本换算

1967年法国第十三届国际计量大会规定了以坎德拉、坎德拉/平方米、流明、勒克斯分别作为发光强度、光亮度、光通量和光照度等的单位，为统一工程技术中使用的光学度量单位有重要意义。为了解和使用便利，以下将有关知识做一简单介绍：

名称 单位 符号 定义

光强度 cd 坎德拉 (Candela) I = F/Ω 光源在指定方向的单位立体角内发出的光通量。

光亮度 cd/m² 表示发光面明亮程度的，指发光表面在指定方向的发光强度与垂直且指定方向的发光面的面积之比。

光通量 lm 流明 (Lumen) F 单位时间里通过某一面积的光能，称为通过这一面积的辐射能通量。

绝对黑体在铂的凝固温度下，从5.305*10³cm²面积上辐射出来的光通量为1lm。

为表明光强和光通量的关系，发光强度为1cd的点光源在单位立体角（1球面度）内发出的光通量为1lm。

光照度 lx 勒克斯 (Lux) 被光均匀照射的物体，距离该光源1米处，在1m²面积上得到的光通量是1lm时，它的照度是1lux。 习称“烛光米”。

1. 烛光、国际烛光、坎德拉（candela）的定义

在每平方米101325牛顿的标准大气压下，面积等于1/60平方厘米的绝对“黑体”（即能够吸收全部外来光线而毫无反射的理想物体），在纯铂（Pt）凝固温度（约2042K获1769℃）时，沿垂直方向的发光强度为1 坎德拉。并且，烛光、国际烛光、坎德拉 三个概念是有区别的，不宜等同。从数量上看，60 坎德拉等于58.8国际烛光，亥夫纳灯的1烛光等于0.885国际烛光或0.919坎德拉。

2. 发光强度与光亮度（cd/m²）

发光强度简称光强，国际单位是candela（坎德拉）简写cd。Lcd是指光源在指定方向的单位立体角内发出的光通量。光源辐射是均匀时，则光强为I=F/Ω，Ω为立体角，单位为球面度（sr）,F为光通量，单位是流明，对于点光源由I=F/4 。光亮度是表示发光面明亮程度的，指发光表面在指定方向的发光强度与垂直且指定方向的发光面的面积之比，单位是坎德拉/平方米。对于一个漫散射面，尽管各个方向的光强和光通量不同，但各个方向的亮度都是相等的。电视机的荧光屏就是近似于这样的漫散射面，所以从各个方向上观看图像，都有相同的亮度感。

LED灯具主要技术参数

LED灯具主要技术参数

LED灯具主要技术参数

1. 光通量（Luminous Flux）

光通量指的是光源每秒向周围环境发射的光功率。单位是流明（Lumen，简写为lm），常用来表示光源的亮度。光通量值越高，表示灯具发出的光越亮。

2. 照度（Illuminance）

照度是指光源照射在一些物体表面上的光功率密度，单位是勒克斯（Lux，简写为lx）。照度值越高，表示物体表面受到的光照越强烈。

3. 发光效率（Luminous Efficacy）

发光效率是指光源单位功率所产生的光通量，单位是流明/瓦特（Lumen per Watt，简写为lm/W）。发光效率越高，表示光源的能量利用率越高。

4. 色温（Color Temperature）

色温是指光源发出的光的颜色属性。以开尔文（Kelvin，简写为K）为单位表示。色温越高（如5000K以上），光线越白；色温越低（如2700K以下），光线越暖黄。

5. 显色指数（Color Rendering Index）

显色指数是指光源照射到物体上时，其对物体真实颜色的还原度。以Ra表示，数值越高表示还原度越好。一般情况下，显色指数在80-90之间的灯具能够满足日常照明需求。 寿命是指灯具使用一定时间后，其光通量降低到初始亮度的一定百分比。以小时（h）为单位表示。LED灯具寿命较长，通常为1万小时以上，可达到5万小时甚至更长。

7. 功率（Power）

功率是指灯具在正常工作情况下消耗的电能。单位是瓦特（W）。功率越小，表示能耗越低。

8. 色彩属性（Color Properties）

9. 可调光性（Dimmability）

可调光性是指灯具能否根据需求调节亮度。LED灯具可以通过调控电流或使用调光器等方式实现可调光性。

10. 灯具尺寸和形状（Dimensions and Shape）

灯具尺寸和形状可以根据实际需要来选择，有不同的规格和形式可供选择。

了解LED灯具的主要技术参数有助于正确选择和使用LED灯具，并满足不同的照明需求。同时，还应注意LED灯具的品牌和质量，以确保其性能稳定和寿命长。

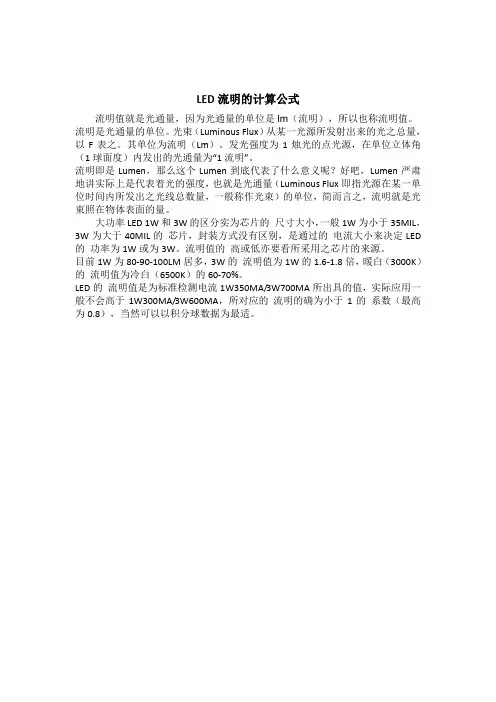

LED流明的计算公式
