LED常见灯具接口介绍----详尽版

led灯接线方法LED灯接线方法。

LED灯作为一种新型绿色光源，具有节能、环保、寿命长等优点，被广泛应用于室内照明、户外景观、广告标识等领域。

在安装LED灯时，正确的接线方法是非常重要的，它不仅关乎灯具的正常使用，还关系到安全问题。

接下来，我们将详细介绍LED灯的接线方法。

首先，我们需要明确LED灯的正负极。

LED灯通常有两根线，一根是正极，一根是负极。

在接线前，我们需要先确认好LED灯的正负极，以免接错线导致灯具损坏。

其次，接线时需要注意选择合适的导线。

一般来说，我们可以选择导线截面积为0.75mm²的铜芯塑料绝缘软线，这样可以保证导线的导电性能和安全性。

接着，我们需要根据实际情况选择合适的接线方式。

常见的接线方式有并联接线和串联接线两种。

首先是并联接线。

并联接线是指将LED灯的正极和正极相连，负极和负极相连。

这种接线方式适合于需要大功率照明的场合，可以保证每盏灯都能获得相同的电压，亮度均匀稳定。

其次是串联接线。

串联接线是指将LED灯的正极和负极依次相连，形成一个回路。

这种接线方式适合于需要长距离照明的场合，可以减少线路损耗，节约能源。

在进行接线时，我们需要注意以下几点：1. 接线前需要切断电源，确保安全。

2. 使用绝缘工具进行接线，避免触电事故发生。

3. 接线时要保持线头整齐，用绝缘胶带进行包裹，避免短路。

4. 完成接线后，需要进行电气测试，确保接线正确无误。

总之，LED灯的接线方法是非常重要的，它直接关系到灯具的正常使用和安全性。

在进行接线时，我们需要仔细阅读灯具的说明书，选择合适的导线和接线方式，确保接线正确无误。

希望本文对您有所帮助，谢谢阅读！。

LED常用接口简介USB接口：USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。

它不是一种新的总线标准，而是应用在PC领域的接口技术。

USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。

不过直到近期，它才得到广泛地应用。

从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展为2.0版本，成为目前电脑中的标准扩展接口。

目前主板中主要是采用USB1.1和USB2.0，各USB版本间能很好的兼容。

USB用一个4针插头作为标准插头，采用菊花链形式可以把所有的外设连接起来，最多可以连接127个外部设备，并且不会损失带宽。

USB需要主机硬件、操作系统和外设三个方面的支持才能工作。

目前的主板一般都采用支持USB功能的控制芯片组，主板上也安装有USB接口插座，而且除了背板的插座之外，主板上还预留有USB插针，可以通过连线接到机箱前面作为前置USB接口以方便使用（注意，在接线时要仔细阅读主板说明书并按图连接，千万不可接错而使设备损坏）。

而且USB接口还可以通过专门的USB连机线实现双机互连，并可以通过Hub扩展出更多的接口。

USB具有传输速度快（USB1.1是12Mbps，USB2.0是480Mbps），使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、Cable Modem等，几乎所有的外部设备。

串行接口：简称串口，也就是COM接口，串行接口不同于并行口之处在于它的数据和控制信息是一位接一位地传送出去的，虽然这样速度会慢一些，但传送距离较并行口更长，因此若要进行较长距离的通信时，应使用串行口。

现在的PC机一般有两个串行口COM 1和COM 2，通常COM 1使用的是9 针D形连接器，也称之为RS-232接口，而COM 2 有的使用的是老式的DB25针连接器，也称之为RS-422接口，这种接口目前已经很少使用。

led灯接线方法LED灯接线方法。

LED灯是一种使用LED作为光源的照明设备，具有节能、环保、寿命长等优点，因此在家庭、商业和工业领域得到了广泛的应用。

在LED灯的安装和使用过程中，正确的接线方法是至关重要的。

接下来，我们将详细介绍LED灯的接线方法，希望能为您带来帮助。

首先，接线前需要确保LED灯和电源是匹配的。

LED灯的额定电压和电流必须与电源相匹配，否则会导致灯珠烧坏或者亮度不足。

因此，在购买LED灯和电源时，一定要注意其参数的匹配性。

其次，接线时需要先断开电源。

在进行接线之前，务必要将电源开关关闭，并拔掉电源插头，以确保安全。

接线过程中，要小心操作，避免触电或者短路的情况发生。

接着，我们来介绍LED灯的接线方法。

一般来说，LED灯的接线比较简单，通常包括两种接线方式，串联和并联。

串联接线是将LED灯依次连接在一起，形成一个回路。

这种接线方式需要注意每个灯珠的正负极连接是否正确，一旦有一个灯珠接线错误，整个回路都会受到影响。

因此，在进行串联接线时，一定要仔细检查每个灯珠的接线情况。

而并联接线是将LED灯分别连接到电源的正负极上，各个灯珠之间没有直接的电气联系。

这种接线方式相对来说比较灵活，一个灯珠出现问题不会影响其他灯珠的工作。

但是在进行并联接线时，也要确保每个灯珠的正负极连接正确，以免影响整体的亮度和寿命。

最后，接线完成后，需要进行电气测试。

接通电源后，要用万用表等工具对接线情况进行测试，确保电压、电流和接线的稳定性和正确性。

如果发现有异常情况，要及时断开电源，检查和排除故障。

总的来说，LED灯的接线方法并不复杂，但是在操作过程中一定要小心谨慎，确保接线的正确性和安全性。

希望以上内容能够对您在LED灯接线方面提供一定的帮助。

如果您在实际操作中遇到问题，建议您寻求专业人士的帮助，以确保安全和正确性。

LED显示屏常见的视频接口主要有AV输入接口、VGA输入接口、DVI输入接口、HDMI输入接口。

4种主流的视频接口。

下面就这4种接口一一做一个介绍。

1、AV输入接口AV接口(亦称RCA标准视频输入接口)是出现比较早的一种接口，由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色白色负责左右声道的声音传输。

一般采用RAC莲花头进行连接。

AV接口实现了视频和音频分别传输，避免了两类信号混合干扰而导致的图像质量下降。

但是由于此类接口传输是一种亮度度(Y/C)混合的视频信号，需要进一步的亮色分离和色度解码才能成像，必然造成色彩信号的损失，从而最终影响输出的图像质量。

总之，AV接口将音视频分离传输，避免了互相干扰。

但还是存在传输损失，所以目前高清视频播放基本都放弃了AV接口。

2、VGA输入接口VGA接口采用非对称分布的15pin连接方式，工作原理是将显存内以数字格式存储的图像信号在RAMDAC(数模转换器)里经过模拟调制成模拟高频信号，然后再输出到LED屏成像。

由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗相当小。

VGA接口有无串扰、无电路合成分离损耗等优点。

3、DVI输入接口DVI接口主要用于与有独立显卡的计算机连接，显示计算机的RGB信号。

DVI 数字接口将全部内容采用数字格式传输，在传输过程中无干扰信号引入，保证了主机到LED屏幕的传输质量，可以得到更清晰的图像。

4、HDMI输入接口HDMI(High Definition Multimedia Interface)是基于DVI技术制定，是一种全数位化影像和声音传送接口，可以传输无压缩的音视频信号。

HDMI可以提供10Gbit/s的数据传输带宽，满足高清画质的要求。

同时HDMI接口无需进行数字—模拟—数字的转换，可以保证高质量的影音信号传送。

HDMI线可以传输音频信号，可以用于免除数码音频接线。

另外，在led显示屏的输入接口当中还有S-Video、视频色差输入接口、BNC 接口、RS-232C串口等类别，因正在被高清接口所替代，限于篇幅就不介绍了。

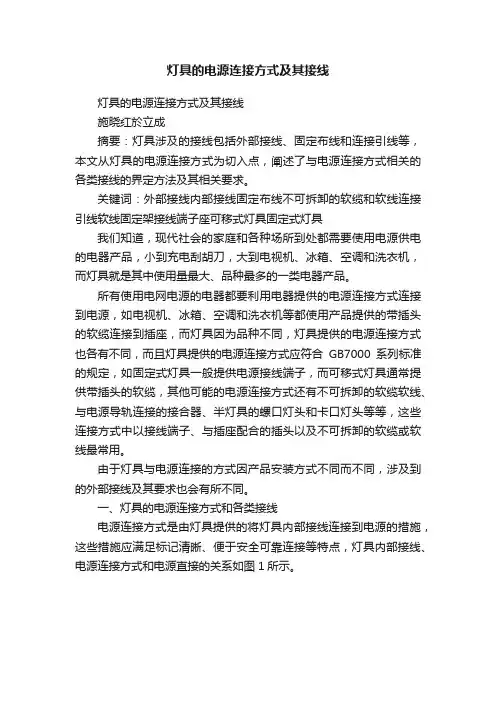

灯具的电源连接方式及其接线灯具的电源连接方式及其接线施晓红於立成摘要：灯具涉及的接线包括外部接线、固定布线和连接引线等，本文从灯具的电源连接方式为切入点，阐述了与电源连接方式相关的各类接线的界定方法及其相关要求。

关键词：外部接线内部接线固定布线不可拆卸的软缆和软线连接引线软线固定架接线端子座可移式灯具固定式灯具我们知道，现代社会的家庭和各种场所到处都需要使用电源供电的电器产品，小到充电刮胡刀，大到电视机、冰箱、空调和洗衣机，而灯具就是其中使用量最大、品种最多的一类电器产品。

所有使用电网电源的电器都要利用电器提供的电源连接方式连接到电源，如电视机、冰箱、空调和洗衣机等都使用产品提供的带插头的软缆连接到插座，而灯具因为品种不同，灯具提供的电源连接方式也各有不同，而且灯具提供的电源连接方式应符合GB7000系列标准的规定，如固定式灯具一般提供电源接线端子，而可移式灯具通常提供带插头的软缆，其他可能的电源连接方式还有不可拆卸的软缆软线、与电源导轨连接的接合器、半灯具的螺口灯头和卡口灯头等等，这些连接方式中以接线端子、与插座配合的插头以及不可拆卸的软缆或软线最常用。

由于灯具与电源连接的方式因产品安装方式不同而不同，涉及到的外部接线及其要求也会有所不同。

一、灯具的电源连接方式和各类接线电源连接方式是由灯具提供的将灯具内部接线连接到电源的措施，这些措施应满足标记清晰、便于安全可靠连接等特点，灯具内部接线、电源连接方式和电源直接的关系如图1所示。

图1电源连接方式灯具的种类繁多，一般来说，安装方式决定了灯具的电源连接方式，而灯具提供的电源连接方式也决定了所需的电源形式，表1给出了各类灯具常用的电源连接方式。

表1 电源连接方式的应用举例灯具安装方式灯具的电源连接方式应用的举例相应的电源固定式灯具接线端子吸顶灯，筒灯等固定布线与插座配合的插头小夜灯插座连接引线枝形花灯（通过接线端子）固定布线不可拆卸的软缆或软线投光灯具插座与电源导轨连接的接合器导轨安装灯具电源导轨器具插座线条灯具，家具灯具连接器可移式灯具不可拆卸的软缆或软线庭院用可移式灯具插座带插头台灯插座器具插座滑槽安装的灯具连接器导轨安装灯具接合器或连接器导轨安装灯具电源导轨半灯具螺口或卡口灯头半灯具螺口或卡口灯座在图1和表1中我们发现，除了内部接线以外，灯具涉及的接线还包括不可拆卸的软缆或软线、连接引线和固定布线等，在按照GB7000系列标准评价灯具接线的符合性时，首先要正确识别各类接线，并用适当的要求考核。

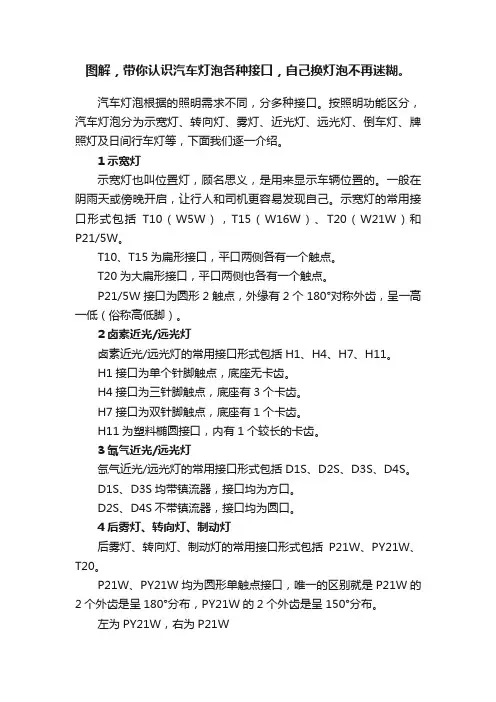

图解，带你认识汽车灯泡各种接口，自己换灯泡不再迷糊。

汽车灯泡根据的照明需求不同，分多种接口。

按照明功能区分，汽车灯泡分为示宽灯、转向灯、雾灯、近光灯、远光灯、倒车灯、牌照灯及日间行车灯等，下面我们逐一介绍。

1示宽灯示宽灯也叫位置灯，顾名思义，是用来显示车辆位置的。

一般在阴雨天或傍晚开启，让行人和司机更容易发现自己。

示宽灯的常用接口形式包括T10（W5W），T15（W16W）、T20（W21W）和P21/5W。

T10、T15为扁形接口，平口两侧各有一个触点。

T20为大扁形接口，平口两侧也各有一个触点。

P21/5W接口为圆形2触点，外缘有2个180°对称外齿，呈一高一低（俗称高低脚）。

2卤素近光/远光灯卤素近光/远光灯的常用接口形式包括H1、H4、H7、H11。

H1接口为单个针脚触点，底座无卡齿。

H4接口为三针脚触点，底座有3个卡齿。

H7接口为双针脚触点，底座有1个卡齿。

H11为塑料椭圆接口，内有1个较长的卡齿。

3氙气近光/远光灯氙气近光/远光灯的常用接口形式包括D1S、D2S、D3S、D4S。

D1S、D3S均带镇流器，接口均为方口。

D2S、D4S不带镇流器，接口均为圆口。

4后雾灯、转向灯、制动灯后雾灯、转向灯、制动灯的常用接口形式包括P21W、PY21W、T20。

P21W、PY21W均为圆形单触点接口，唯一的区别就是P21W的2个外齿是呈180°分布，PY21W的2个外齿是呈150°分布。

左为PY21W，右为P21W5示宽灯牌照灯的常用接口形式包括T10、C5W。

C5W接口很像保险丝，触点在两端，根据型号不同长度也有所区别。

6日间行车灯日间行车灯起源于20世纪90年代末期的北欧。

由于纬度较高，加上气候和多山地形，多雾等能见度不佳的现象经常出现，容易造成交通事故和人员伤亡。

因此当地政府要求，无论白天黑夜，驾驶车辆须将前大灯开启，如果不开灯的话还会吃高额的罚款，这也就是最早的日间行车灯了。

灯的接口灯座常用E27、MR16、GU10 [图片]灯的接口灯座常用的有3种，分别为E27、MR16、GU10。

MR16、E27、GU10指不同的灯座规格，有叫它们射灯也有叫灯杯。

E27指螺纹口直径27mm的螺旋灯头，E14就是螺纹直径14mm的螺纹灯头。

还有E40等。

MR16的口径=16×1/8=2英寸≈50mm在外形上,MR系列是细针脚，MR16是低压灯。

GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米"mm"）。

GU10是两个圆形的插脚,GU10为高压灯.MR16 (此款由东莞普瑞斯照明代工)MR16GU10 (此款由东莞普瑞斯照明代工)GU10 (此款由东莞普瑞斯照明代工)灯座规格标准常识：E27[/url]、E40[/url]、E14 （摘自他人）从安装方式分为卡口、螺口等方式，从材料分为电木、塑料、金属、陶瓷等材料，通常用的灯座如E27是最普遍的节能灯螺口灯座，而配合日光灯的灯座通常称为T8灯座或T5灯座等等，另根据使用环境有的灯座防护级高达IP68，在选购时请根据需要制定相应的IP防护级灯座（防水等），通常用灯座会用到IEC（国际电工委员会标准）安全认证，灯座分类：E14、E27、E12、E26等E开头通常为：螺口灯座GU10等GU开头的指的为我们[/U]日常用的卡口式，GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米“MM”）。

MR16、MR11以MR开头的是直插式局部照明的小射灯常用这种灯座，通常小射灯有两个插针安装方便。

MR16, GU10是大家的灯座不同，PAR30,38 是直径不同，都是世界通一的标准和叫法，都是灯杯，射灯的叫法，各适合不同的天花灯的灯座。

MR16 在照明行业里指最大外径为2英寸的带多面反射罩的灯具，MP11就是比MR16小一点的灯具,。

MRMR：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mmPAR灯一般有PAR30 PAR36 PAR46 PAR56，体积有长有短，也叫筒灯，照射光束，用来照明舞台、动感换色等，是舞台上常见的灯具，因为耗电比较大，而且有烤的感觉，现在逐渐被LED PAR灯取代AR111/AR70是铝质冷反光卤素射灯E27、E14是指的普通螺口灯头的灯头大小，E27就是我们平时用的白炽灯的灯头，E14就是比它小一号的，比E27大的还有E40。

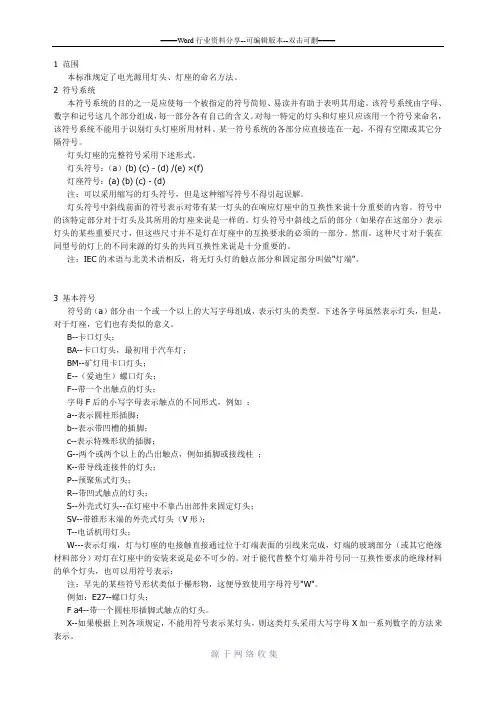

1 范围本标准规定了电光源用灯头、灯座的命名方法。

2 符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。

该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。

对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。

某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

灯头灯座的完整符号采用下述形式。

灯头符号：（a）(b) (c) - (d) /(e) ×(f)灯座符号：(a) (b) (c) - (d)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。

灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。

符号中的该特定部分对于灯头及其所用的灯座来说是一样的。

灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。

然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。

注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。

3 基本符号符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

LED发光二极管简称为LED。

由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。

当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。

因化学性质又分有机发光二极管OLED和无机发光二极管LED。

基本信息•中文名称：发光二极管•外文名称：Light-Emitting Diode（led）•简称：LED•用途：指示灯、显示板、显示器、照明、亮化•分类：室内照明和户外照明基本介绍发光二极管(LightEmitting Diode,LED)，是一种半导体组件。

初时多用作为指示灯、显示发光二极管板等；随着白光LED的出现，也被用作照明。

LED被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。

根据使用功能的不同，可以将其划分为信息显示、信号灯、车用灯具、液晶屏背光源、通用照明五大类。

应用领域目前，LED 全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

在政策护航、销量提升等因素的推动下，LED成为近期资本市场的投资热点之一，其中新海宜、福晶科技等表现抢眼。

由于第四季度是LED照明、电视等产品消费的高峰期，上游零组件产业销量也会出现周期性的攀升。

随着10月1日我国禁售和进口60瓦及以上白炽灯政策落实，我国淘汰白炽灯路线图已经开启，LED 照明渗透率将不断提升。

业内人士表示，仅白炽灯替代市场每年就将新增120亿只以上灯源需求。

LED市场前景广阔LED产品主要应用于背光源、彩屏、室内照明三大领域。

应用领域目前，LED 全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

国内发展情况LED中国将成为全球LED市场发展的主要驱动力量，LED照明市场中的户外照明市场由公共预算采购决定，而室内、背光和其他的应用则更多地与宏观经济正相关。

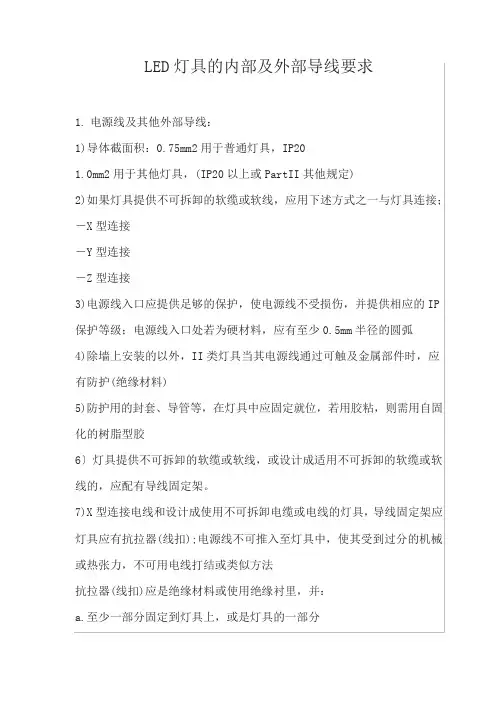

LED灯具的内部及外部导线要求1.电源线及其他外部导线：1)导体截面积：0.75mm2用于普通灯具，IP201.0mm2用于其他灯具，(IP20以上或PartII其他规定)2)如果灯具提供不可拆卸的软缆或软线，应用下述方式之一与灯具连接；－X型连接－Y型连接－Z型连接3)电源线入口应提供足够的保护，使电源线不受损伤，并提供相应的IP 保护等级；电源线入口处若为硬材料，应有至少0.5mm半径的圆弧4)除墙上安装的以外，II类灯具当其电源线通过可触及金属部件时，应有防护(绝缘材料)5)防护用的封套、导管等，在灯具中应固定就位，若用胶粘，则需用自固化的树脂型胶6〕灯具提供不可拆卸的软缆或软线，或设计成适用不可拆卸的软缆或软线的，应配有导线固定架。

7)X型连接电线和设计成使用不可拆卸电缆或电线的灯具，导线固定架应灯具应有抗拉器(线扣);电源线不可推入至灯具中，使其受到过分的机械或热张力，不可用电线打结或类似方法抗拉器(线扣)应是绝缘材料或使用绝缘衬里，并：a.至少一部分固定到灯具上，或是灯具的一部分b.适合于不同型号的可用电源线c.正常情况下不损伤导线d.安装容易e.电源线不会触及手能碰上的螺钉/或这些螺钉与可触及金属相连f.金属螺钉不可直接压在电源线上g.更换软缆或软线不需要使用专门设计的工具密封压盖在移动时灯具和可调节灯具中不可用作抗拉器，除非它适用所有可用的型号和大小的电源线。

迷宫式可用，只要清楚标明如何走线。

抗拉效果试验：按表1中的2/3扭矩紧住螺钉，60N/0.15Nm25次1s(<1.5mm²)<2mm移动)8)压接不可施力可焊锡上(有弹性时例外)。

9)插头应认证过，并有相应的IP和电气防护等级，III类灯具不可使用能插入通用插座的插头。

2.内部导线1)0.5mm²以上，绝缘厚度0.6mm以上(<2A时，0.4mm2,0.5mm可用，或满足电流对导线截面积的要求，并通过2000V，15mins的耐压试验)。
