各种LED显示屏接口定义

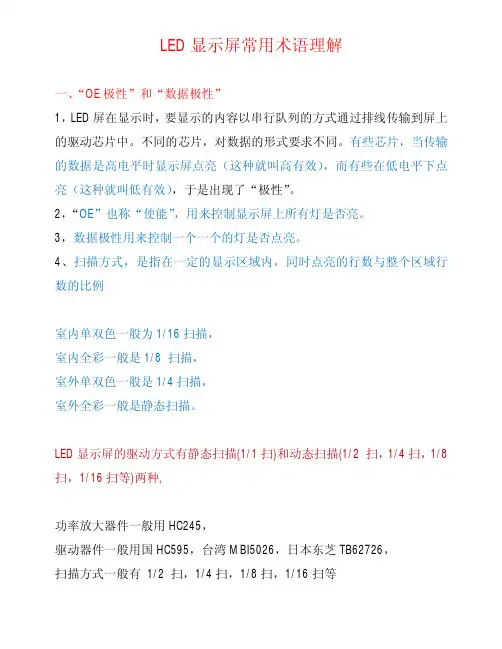

LED显示屏常用术语理解一、“OE极性”和“数据极性”1，LED屏在显示时，要显示的内容以串行队列的方式通过排线传输到屏上的驱动芯片中。

不同的芯片，对数据的形式要求不同。

有些芯片，当传输的数据是高电平时显示屏点亮（这种就叫高有效），而有些在低电平下点亮（这种就叫低有效），于是出现了“极性”。

2，“OE”也称“使能”，用来控制显示屏上所有灯是否亮。

3，数据极性用来控制一个一个的灯是否点亮。

4、扫描方式，是指在一定的显示区域内，同时点亮的行数与整个区域行数的比例室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。

LED显示屏的驱动方式有静态扫描(1/1扫)和动态扫描(1/2 扫，1/4扫，1/8扫，1/16扫等)两种,功率放大器件一般用HC245，驱动器件一般用国HC595，台湾MBI5026，日本东芝TB62726，扫描方式一般有1/2 扫，1/4扫，1/8扫，1/16扫等二、LED屏幕接口目前我们常用的一般有HUP08，HUP12，HUP75等08口定义如下:2 4 6 8 10 12 14 16A B C D G1 G2 L CLK1 3 5 7 9 11 13 15N N N OE R1 R2 N N1——16表示接口引脚，字母表示接口信号12口定义如下:2 4 6 8 10 12 14 16A B C CLK L R G D1 3 5 7 9 11 13 15OE N N N N N N N1——16表示接口引脚，字母表示接口信号75口定义如下：2 4 6 8 10 12 14 16G1 N G2 N B D L N1 3 5 7 9 11 13 15R1 B1 R2 B2 A C CLK OE1——16表示接口引脚，字母表示接口信号还有很多其他接口就不一一列举……说明:N=地(GND),L=锁存(LAT或ST),CLK=时钟(Clk),OE=使能(OE), R=红色数据,G=绿色数据,A,B,C,D=行信号.08一般是16分之一扫描12一般是4分之一扫描的。

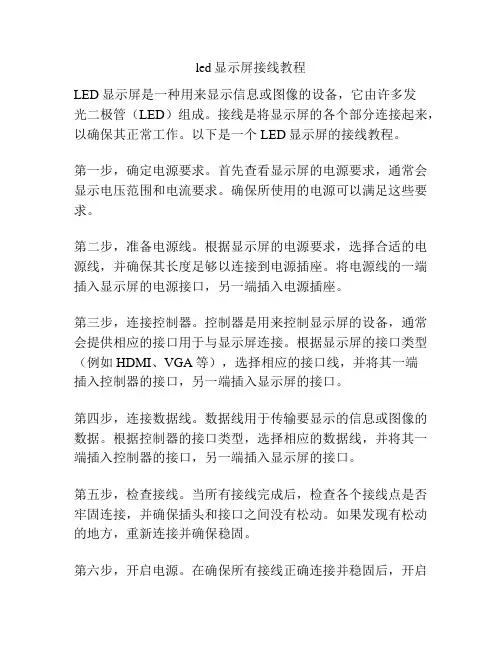

led显示屏接线教程LED显示屏是一种用来显示信息或图像的设备，它由许多发光二极管（LED）组成。

接线是将显示屏的各个部分连接起来，以确保其正常工作。

以下是一个LED显示屏的接线教程。

第一步，确定电源要求。

首先查看显示屏的电源要求，通常会显示电压范围和电流要求。

确保所使用的电源可以满足这些要求。

第二步，准备电源线。

根据显示屏的电源要求，选择合适的电源线，并确保其长度足够以连接到电源插座。

将电源线的一端插入显示屏的电源接口，另一端插入电源插座。

第三步，连接控制器。

控制器是用来控制显示屏的设备，通常会提供相应的接口用于与显示屏连接。

根据显示屏的接口类型（例如HDMI、VGA等），选择相应的接口线，并将其一端插入控制器的接口，另一端插入显示屏的接口。

第四步，连接数据线。

数据线用于传输要显示的信息或图像的数据。

根据控制器的接口类型，选择相应的数据线，并将其一端插入控制器的接口，另一端插入显示屏的接口。

第五步，检查接线。

当所有接线完成后，检查各个接线点是否牢固连接，并确保插头和接口之间没有松动。

如果发现有松动的地方，重新连接并确保稳固。

第六步，开启电源。

在确保所有接线正确连接并稳固后，开启电源。

通过按下电源按钮或切换电源开关来启动显示屏。

第七步，测试显示屏。

使用控制器上的相应功能键或软件，发送测试信号到显示屏，以确保显示屏正常工作。

检查显示屏上是否显示了正确的信息或图像，如果有任何问题，检查接线是否正确，并根据需要进行调整。

最后，根据需要，可以调整显示屏的亮度、对比度、色彩等参数，以获得最佳的显示效果。

总结：以上是一个LED显示屏的接线教程，通过正确连接电源线、控制器、数据线等，可以确保LED显示屏正常工作并显示所需的信息或图像。

在实际操作中，需要仔细阅读设备的说明书，并根据实际情况进行接线和调整。

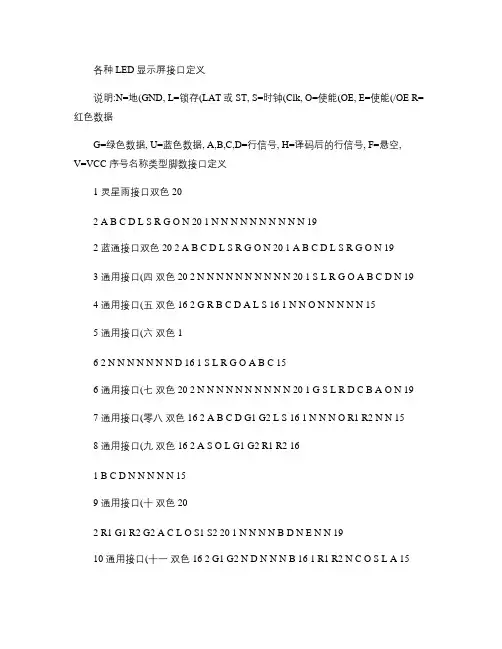

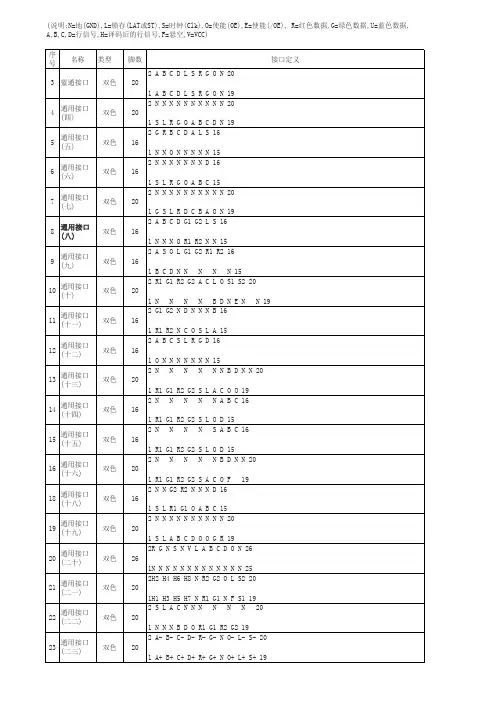

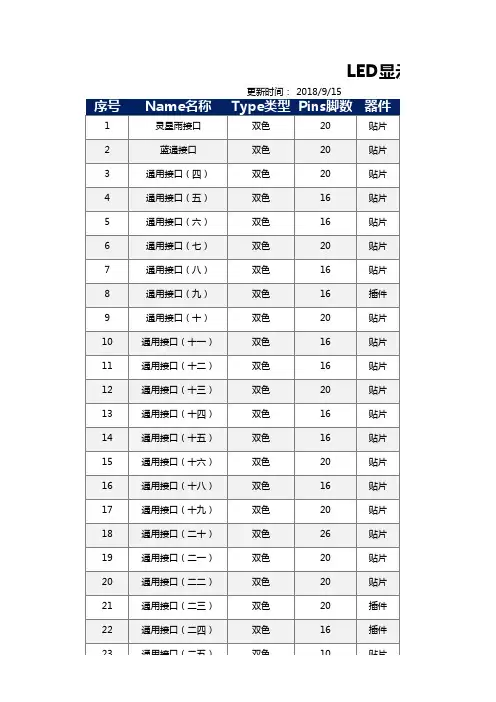

各种LED显示屏接口定义说明:N=地(GND, L=锁存(LAT或ST, S=时钟(Clk, O=使能(OE, E=使能(/OE R=红色数据G=绿色数据, U=蓝色数据, A,B,C,D=行信号, H=译码后的行信号, F=悬空,V=VCC 序号名称类型脚数接口定义1 灵星雨接口双色202 A B C D L S R G O N 20 1 N N N N N N N N N N 192 蓝通接口双色20 2 A B C D L S R G O N 20 1 A B C D L S R G O N 193 通用接口(四双色20 2 N N N N N N N N N N 20 1 S L R G O A B C D N 194 通用接口(五双色16 2 G R B C D A L S 16 1 N N O N N N N N 155 通用接口(六双色16 2 N N N N N N N D 16 1 S L R G O A B C 156 通用接口(七双色20 2 N N N N N N N N N N 20 1 G S L R D C B A O N 197 通用接口(零八双色16 2 A B C D G1 G2 L S 16 1 N N N O R1 R2 N N 158 通用接口(九双色16 2 A S O L G1 G2 R1 R2 161 B C D N N N N N 159 通用接口(十双色202 R1 G1 R2 G2 A C L O S1 S2 20 1 N N N N B D N E N N 1910 通用接口(十一双色16 2 G1 G2 N D N N N B 16 1 R1 R2 N C O S L A 1511 通用接口(一二双色16 2 A B C S L R G D 16 1 O N N N N N N N 1512 通用接口(十三双色20 2 N N N N N N B D N N 20 1 R1 G1 R2 G2 S L A C O O 1913 通用接口(十四双色16 2 N N N N N A B C 16 1 R1 G1 R2 G2 S L O D 1514 通用接口(十五双色16 2 N N N N S A B C 16 1 R1 G1 R2 G2 S L O D 1515 通用接口(十六双色20 2 N N N N N B D N N 20 1 R1 G1 R2 G2 S A C O F 1916 通用接口(十八双色16 2 N N G2 R2 N N N D 16 1 S L R1 G1 O A B C 1517 通用接口(十九双色20 2 N N N N N N N N N N 20 1 S L A B C D O O G R 1918 通用接口(二十双色26 2R G N S N V L A B C D O N 26 1N N N N N N N N N N N N N 2519 通用接口(二一双色20 2H2 H4 H6 H8 N R2 G2 O L S2 20 1H1 H3 H5 H7 N R1 G1 N F S1 1920 通用接口(二二双色20 2 S L A C N N N N N N 20 1 N N N B D O R1 G1 R2 G2 1921 通用接口(二三双色20 2 A- B- C- D- R- G- N O- L- S- 201 A+ B+ C+ D+ R+ G+ N O+ L+ S+ 1922 通用接口(二四双色16 2 A S O L F G F R 16 1 B C D N N N N N 1523 通用接口(二五双色10 2 R1 G1 N N N 10 1 R2 G2 L O S 924 通用接口(二六双色16 2 G1 G2 A C N O S S 16 1 R1 R2 N B D L N N 825 通用接口(二七双色10 1 N L F O A G R F S F 1026 通用接口(二八双色20 2 N N N N N N N N N N 20 1 G S L R D C B A O E 1927 通用接口(二九双色26 2N N N N N G1 G2 G3 G4 G5 G6 G7 G8 26 1S L O AB R1 R2 R3 R4 R5 R6 R7 R8 2528 通用接口(三十双色26 2N N N N N N N N S2 S4 F B F 26 1R1 R2 R3 R4 G1 G2 G3 G4 S1 S3 L A O 2529 通用接口(三一双色16 2S L R1 R2 R3 R4 O N 16 1N N N N N N N N 1530 通用接口(三二双色16 2A B C D N N N N16 1G2 G1 R2 R1 O S L N1531 通用接口(三三双色26 2N N N N N N N N N N N N N26 1R1 R2 R3 R4 G1G2 G3 G4 S L F F O2532 通用接口(三四双色20 2R G S N L O A B C D 20 1R G S N L O A B C D 1933 通用接口(三五双色16 2N N R2 G2 N N C O 16 1S L R1 G1 N A B D 1534 通用接口(三六全彩10 2 R U G S L 10 1 N N N N O 535 通用接口(三七全彩20 2 N N N N N N N N N N 20 1 G S L R D C B A O U 1936 通用接口(三八全彩26 2 U1 G1 R1 S L O O O F U2 G2 R2 F 26 1 N N N N N N N N N N N N N 2537 通用接口(三九全彩20 2 N N R2 G2 N N N N N U2 20 1 S L R1 G1 O A B C S U1 1938 通用接口(四十虚拟16 2 R2 U1 R4 U2 N N N N 16 1 R1 G1 R3 G2 S L O N 1539 通用接口(四一全彩20 2 G2 N N R2 N N N N N U2 20 1 G1 S L R1 D C B A O U1 1940 通用接口(四二虚拟20 2 N N N N N N N A B C 201 R1 G1 U1 R2 S L O O O D 1941 通用接口(四三单色20 2 N N N N N N N N N N 20 1 S L R1 R2 O A B C R3 N 1942 通用接口(四四全彩20 2 G1 N N A B G2 N N A B 20 1 R1 U1 S L O R2 U1 S L O 1943 通用接口(四五全彩20 2 O S R1 G1 U1 L R2 G2 U2 F 20 1 N N N N N N N N N N 1944 通用接口(四六全彩10 2 R1 G1 U1 R2 G2 U2 L O S N 1045 通用接口(四七全彩40 2 N N N N N N N N N N N N N N N N N N N N 40 1G S L R D C B A O U G S L R D C B A O U 3946 通用接口(四八全彩10 2 S L O R N 10 1 N N N N N 547 通用接口(四九全彩20 2 N N N N N N N N N N 20 1 S L R G O A B C D U 1948 通用接口(五十全彩20 2 N N G N N N N G N N 20 1 S L R U O S L R U O 1949 通用接口(五一虚拟20 2 N N G Rb N N N G Rb N 20 1 S L Ra U O S L Ra U O 1950 通用接口(五二全彩20 2 S L O R B 10 1 N N N N G 551 通用接口(五三双色20 2 R1 R2 S L F R2 O G2 A B 20 1 N N N N N N N N DC 1952 通用接口(五五双色20 2 N N N N N N B D N N 20 1 R1 G1 R2 G2 S L A C OE 1953 通用接口(五六全彩16 2 B N N N R2 G2 B2 N 16 1 A C S L R1 G1 B1 O 1554 通用接口(五七虚拟30 2 SR L B2 R6 G6 R5 B6 B8 SB R8 R3 G2 G7 G5 O 301 N SG B1 B7 R2 R1 R7 B4 B5 B3 R4 G4 G8 G1 G3 2955 通用接口(五八全彩20 2 B N N N N B N N N N 20 1 R G S L O R G S L O 1956 通用接口(五九双色20 2 A B C D S L R O G O 20 1 N N N N N N N N N N 1957 通用接口(六十全彩26 2 A B C D S L R O G O B O F 26 1 N N N N N N N N N N N N N 2558 通用接口(六二虚拟20 2 G1 U1 R1A R2A S L O G2 U2 R2A 20 1 N N N N N N N N N R2B 1959 通用接口(六三双色20 2 N N N N N N N N N N 20 1 A B C O L S R G D N 1960 通用接口(六四虚拟30 2 SR L B2 R6 G6 R5 B6 B8 SB R8 R3 G2 G7 G5 O 301 N SG B1 B7 R2 R1 R7 B4 B5 B3 R4 G4 G8 G1 G3 2961 通用接口(六六全彩20 2 N N N B1 N N N N N N 20 1 S L R1 G1 O A B R2 G2 B2 1962 通用接口(六七双色16 2 G1 G2 G3 G4 N B L O 16 1 R1 R2 R3 R4 N A S O 1563 通用接口(六八双色20 2 A B C D L S R G O N 20 1 N N N N N N N N N N 1964 通用接口(六九双色16 2 A C L S R1 G1 O N 16 1 B D L S R2 G2 O N 1565 通用接口(七十全彩16 2 B N N N R2 G2 B2 O 16 1 A C S L R1 G1 B1 N 1566 通用接口(七十一全彩26 2 U1 G1 R1 L S O F F F U2 G2 R2 F 261 N N N N N N N N N N N N N 2567 通用接口(七十二全彩26 2 A B C L N S N R1 R2 G1 U1 N O 26 1 A B C L N S N R1 R2 G1 U1 N O 2568 通用接口(七十三全彩20 2 G1 R2 B2 G3 R4 B4 A C L N 20 1 R1 B1 G2 R3 B3 G4 N B S O 1969 通用接口(七十四全彩16 2 N BD N N N N N B 16 1 RD GD N N S L O A 1570 通用接口(七十五全彩16 2 GD1 N GD2 N B N L N 16 1 RD1 BD1 RD2 BD2A C S O 1571 通用接口(七十六双色16 2 F F F F N N N N 16 1 R1 G1 R2 G2 S L O N 1572 通用接口(七十七双色20 2 N N G1 G2 O N N N G3 N 16 1 L S R1 R2 O A BC R3 N 1573 通用接口(七十八双色34 2 N N G2 R2 N N N D N N G2 R2 N N N DF 341 CLK LAT R1 G1 O A B C CLK LAT R1 G1 O AB C F 3374 通用接口(七十九双色16 2 N N N N N N N O 16 1 D C B A CLK LAT G R 1575 通用接口(八十双色16 2 RD2 GD2 F F N N N A 16 1 RD1 GD1 F F CLK LAT O B 1576 通用接口(八十一双色26 2 N N N N N N N N N N N N N 26 1 R1 R2 R3 R4 G1 G2 G3 G4 CLK LAT F F O 2577 通用接口(八十二全彩16 2 F BD F F N N N A 161 RD GD F F CLK LAT O B 1578 通用接口(八十三全彩20 2 N N N N N N N N C B 201 RD1 GD1 BD1 RD2 GD2 BD2 CLK LAT O A 1979 通用接口(八十四全彩16 2 CLK LAT OE RD GD BD N N 16 1 N N N N N N N N 1580 通用接口(八十五全彩14 2 Ri Gi Bi CLK LAT OE A 14 1 N N N N N N B 1381 通用接口(八十六全彩16 2 CLK LAT R OE G OE B OE 16 1 N N N N N N N N 1582 通用接口(八十八全彩16 2 OE CLK LAT R1 R2 G B F 16 1 N N N N N N N N 1583 通用接口(八十九全彩20 2 G1 B1 R1 F CLK LAT OE G2 B2 R2 20 1 N N N N N N N N N N 1984 通用接口(九十全彩16 2 G1 F G2 F F F F N 161 R1 B1 R2 B2 CLK LAT OE F 1585 通用接口(九十二全彩20 2 G1 R2 B2 F F F A C L N 20 1 R1 B1 G2 F F F N B S O 1986 通用接口(九十三双色20 2 S L R1 G1 O A B C D S 20 1 F F R2 G2 N N N F N N 1987 通用接口(九十四全彩16 2 G1 R2 B2 G3 R4 B4 L N 16 1 R1 B1 G2 R3 B3 G4 S O 1588 通用接口(九十四A全彩162 G1 R2 B2 G3 R4 B4 L N 161 R1 B1 G2 R3 B3 G4 S O 1589 通用接口(九十五全彩26 2 R2 R4 F F G2 G4 B2 B4 N F F F N 261 R1 R3 F F G1 G3 B1 B3 N CLK LAT O N 2590 通用接口(九十六全彩8 1 L N BD O GD N S RD 891 通用接口(九十七全彩10 2 G N N A B 10 1 R B S L O 992 通用接口(九十八虚拟20 2 G1 R2 G2 R3 N N N N N N 20 1 R1 U1 R2 U2 AB C CLK LAT O 1993 通用接口(九十九全彩32 2 B N N N R2 G2 U2 N B N N N R2 G2 U2 N 32 1A C S L R1 G1 U1 O A C D L R1 G1 U1 O 3194 通用接口(一百全彩16 2 B N N N R2 G2 U2 N 16 1 A C S L R1 G1 U1 O 1595 通用接口(一零一单色16 2 O S R F F F F L 16 1 F F N F F F F F 1596 通用接口(一零二全彩26 2 R2 R4 N G2 G4 N B2 B4 CLK LAT O A B 26 1 R1 R3 N G1 G3 N B1 B3 N N N N N 2597 通用接口(一零三全彩16 2 GD N F N B N LAT N 16 1 RD BD F F A C CLK OE 898 通用接口(一零四全彩14 2 LAT CLK OE RA GD BD RB 14 1 N N N N N N N 799 通用接口(一零五虚拟16 2 GD RB N N N N N N 16 1 RA BD OE LAT CLKA B C 8100 通用接口(一零六全彩10 2 LAT CLK BD GD RD 10 1 OE N N N N 5101 通用接口(一零七全彩10 2 S L O R B 101NNNNG5 102 26 2 RD1 GD1 BD1 RD2 GD2 BD2 CLK LAT OE A B C D 26 1 N N N N N N N N N N N N N 13 2 F BD1 N N N N N N 16 1 RD1 GD1 LAT CLK OE RD2 GD2 BD2 8 2 R2 N N R4 N N N A B C 26 1 R1 G1 B1 R3 G2 B2 CLK LAT OE D 13 2 N N N N N N N N B3 B1 G3 G1 R3 R1 26 1 F A CLK LAT OE OE OE B4 B2 G4 G2 R4 R2 13 2 R1 G1 R2 G2 R3 G3 R4 G4 A B CLK OE LAT 26 1 N N N N N N N N N N N N N 13 2 N N N N N N N N N N 20 1 CLK LAT DR DG OE A B C D DB 10 2 N DB N N N N N N 16 1 DR DG LAT CLK OE N N N 8 2 G N C A B 10 1RBSLO 9 2 R2 R4 R6 R8 R10 R12 R14 R16 G2 G4 G6 G8 G10 G12 G14 G16 B2 B4 B6 B8 B10B12 B14 B16 O O O LAT CLK N 60 1 R1 R3 R5 R7 R9 R11 R13 R15 G1 G3 G5 G7G9 G11 G13 G15 B1 B3 B5 B7 B9 B11 B13 B15 N N N N N N 59 2 N LAT N O N R2 R4 G2 G4 B2 B4 N F 26 1 N CLK N O O R1 R3 G1 G3 B1 B3 N F 25 2 RB1 B1 RB2 B2 N N N B 16 1 RA1 G1 RA2 G2 CLK LAT O A 15 2 N O L R1 G1 U1 A C 16 1 N O O S R2 G2 U2 B 15 2 G1 R2A B2 R2B F F LAT N 16 1 R1A B1 G2 R1B F F CLK OE 15 2 RB1 U1 RB2 U2 N N N N 16 1 RA1 G1 RA2 G2 S L O A 15 2 RB1 U1 RB2 U2 N RB3 U3 RB4 U4 N L A B 26 1 RA1 G1 RA2 G2 N RA3 G3 RA4 G4 N S O N 25 2 RB1 U1 RA2 G2 N F S S L L O O A F B 30 1 RA1 G1 N RB2 U2 F N N N N N N N B A 292 N N N N N N N O B D 20 1 S S L L R G U O A C 19 2 G F F F F F L N 20 1 R B F FF F S O 19 通用接口(一零八全彩 103 104 105 106 107 108 109 通用接口(一零九全彩 16 26 26 26 20 16 10 通用接口(一一零全彩通用接口(一一一全彩通用接口(一一二双色通用接口(一一三全彩通用接口(一一四全彩通用接口(一一五全彩 110 通用接口(一一六全彩 60 111 112 113 114 115 116 117 118 119 通用接口(一一七全彩26 16 16 16 16 26 30 20 16 通用接口(一一八全彩通用接口(一一九全彩通用接口(一二零虚拟通用接口(一二一虚拟通用接口(一二二虚拟通用接口(一二三虚拟通用接口(一二四全彩通用接口(一二五全彩120 121 通用接口(一二七全彩 20 16 2 R2 R4 G2 G4 B2 B4 B N N N 20 1 R1 B3 G1 G3 B1 B3 A S L O 19 2 GD N F N B N L N 16 1 RD BD F F A C S O 159 通用接口(一二七全彩。

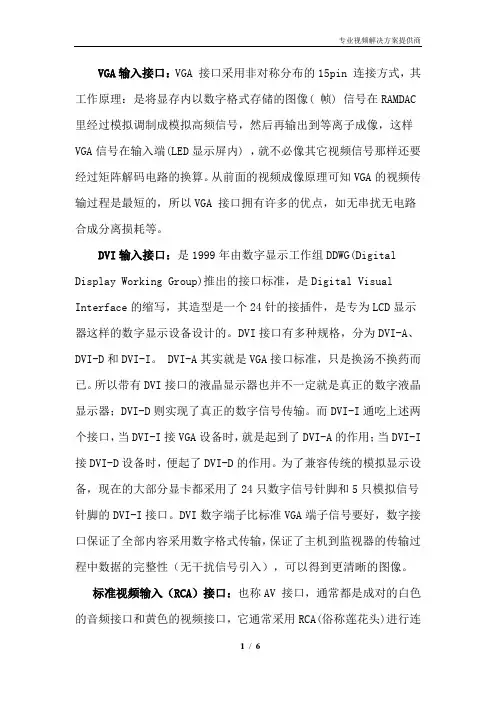

VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：是1999年由数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，是Digital Visual Interface的缩写，其造型是一个24针的接插件，是专为LCD显示器这样的数字显示设备设计的。

DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I。

DVI-A其实就是VGA接口标准，只是换汤不换药而已。

所以带有DVI接口的液晶显示器也并不一定就是真正的数字液晶显示器；DVI-D则实现了真正的数字信号传输。

而DVI-I通吃上述两个接口，当DVI-I接VGA设备时，就是起到了DVI-A的作用；当DVI-I 接DVI-D设备时，便起了DVI-D的作用。

为了兼容传统的模拟显示设备，现在的大部分显卡都采用了24只数字信号针脚和5只模拟信号针脚的DVI-I接口。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

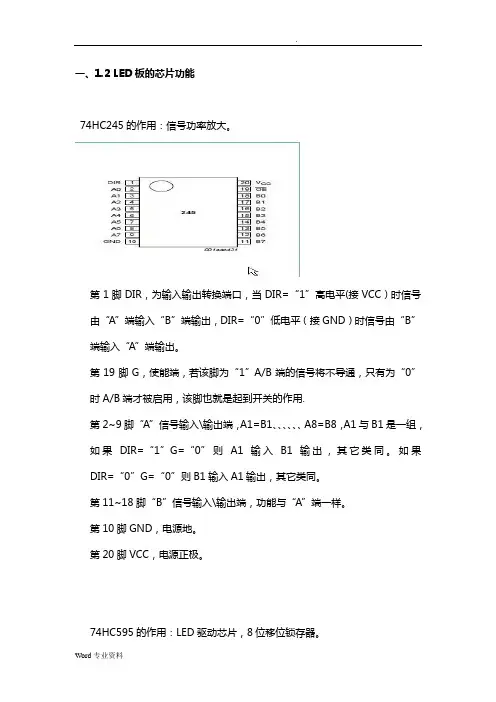

一、1.2 LED板的芯片功能74HC245的作用：信号功率放大。

第1脚DIR，为输入输出转换端口，当DIR=“1”高电平(接VCC）时信号由“A”端输入“B”端输出，DIR=“0”低电平（接GND）时信号由“B”端输入“A”端输出。

第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用.第2~9脚“A”信号输入\输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。

如果DIR=“0”G=“0”则B1输入A1输出，其它类同。

第11~18脚“B”信号输入\输出端，功能与“A”端一样。

第10脚GND，电源地。

第20脚VCC，电源正极。

74HC595的作用：LED驱动芯片，8位移位锁存器。

第8脚GND，电源地。

第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB，锁存端，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK，时钟端，每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR，复位端，只要有复位信号，寄存器移入的数据将清空，显示屏不用该脚，一般接VCC。

第9脚DOUT，串行数据输出端，将数据传到下一个。

第15、1~7脚，并行输出端也就是驱动输出端，驱动LED。

HC16126\TB62726的作用：LED驱动芯片，16位移位锁存器。

备注：HC16126驱动芯片定义和5020，5024,2016等芯片一样第1脚GND，电源地。

第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入第4脚STB，锁存输入第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。

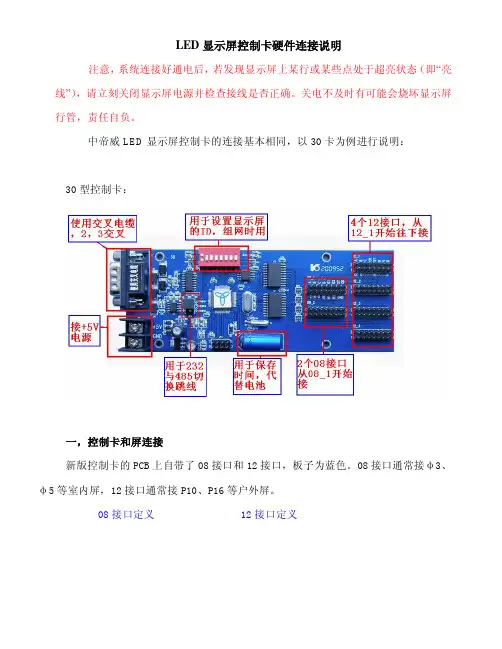

LED显示屏控制卡硬件连接说明注意，系统连接好通电后，若发现显示屏上某行或某些点处于超亮状态（即“亮线”），请立刻关闭显示屏电源并检查接线是否正确。

关电不及时有可能会烧坏显示屏行管，责任自负。

中帝威LED显示屏控制卡的连接基本相同，以30卡为例进行说明：30型控制卡：一，控制卡和屏连接新版控制卡的PCB上自带了08接口和12接口，板子为蓝色。

08接口通常接φ3、φ5等室内屏，12接口通常接P10、P16等户外屏。

08接口定义 12接口定义接线前请认准接口，不要接错，不要接反。

否则可能烧屏、烧卡。

如果您的模组不是这2种接口，说明不适合我们的卡，请不要强行尝试。

二：卡和电脑的链接：1，使用RS232接口是，要采用RS232交叉电缆，接线方法：2,采用RS485接口的，RS485连接说明：如果您购买的是普通卡，可以直接通过市面上的RS232->RS485无源转换器转为485接口。

连线如下：则DB头的7为A+，8为B-,5为GND；要和RS232转485的转换器相连接多台显示器是并行连接的。

RS485接线的提示：a)A+和B-信号应使用一对双绞线连接，如果您是用网线连接，一定要用一组线中的2根连A+和B-。

否则将会有较大的干扰。

b)连接控制卡和RS485设备时，如果通讯不顺畅，可以尝试让2端共地（即除了A+和B-外，还要把地线连在一起。

控制卡上5脚是地线），共地时线一定要牢靠连接，并且够粗。

c)如果联网较多，或者线路较长，为了增强稳定性，可以尝试在总线末端增加一个终端匹配电阻（120Ω，功率要大）。

d)可以尝试增加偏置电阻以改善通讯质量。

控制卡上已经预留焊盘，为R5、R7。

电阻阻值可以根据经验确定。

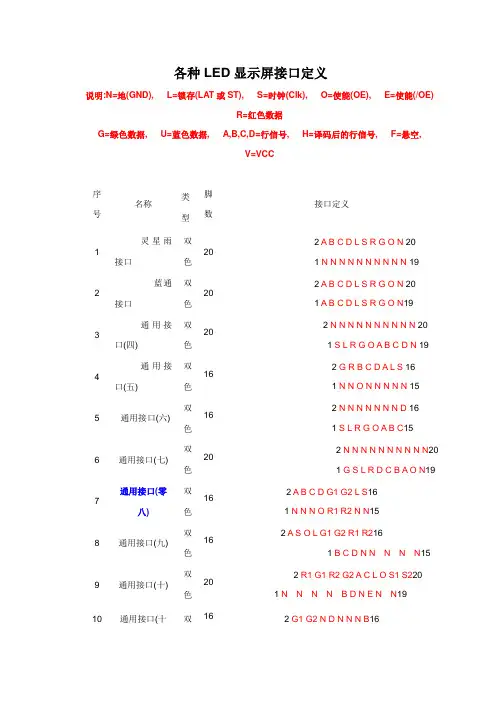

各种LED显示屏接口定义说明:N=地(GND), L=锁存(LAT或ST), S=时钟(Clk), O=使能(OE), E=使能(/OE)R=红色数据G=绿色数据, U=蓝色数据, A,B,C,D=行信号, H=译码后的行信号, F=悬空,V=VCC序号名称类型脚数接口定义1灵星雨接口双色202 A B C D L S R G O N 201 N N N N N N N N N N 192蓝通接口双色202 A B C D L S R G O N 201 A B C D L S R G O N193通用接口(四) 双色202 N N N N N N N N N N 201 S L R G O A B C D N 194通用接口(五) 双色162 G R B C D A L S 161 N N O N N N N N 155 通用接口(六)双色162 N N N N N N N D 161 S L R G O A B C156 通用接口(七)双色202 N N N N N N N N N N201 G S L R D C B A O N197通用接口(零八)双色162 A B C D G1 G2 L S161 N N N O R1 R2 N N158 通用接口(九)双色162 A S O L G1 G2 R1 R2161 B C D N N N N N159 通用接口(十)双色202 R1 G1 R2 G2 A C L O S1 S2201 N N N N B D N E N N1910 通用接口(十双16 2 G1 G2 N D N N N B16一) 色1 R1 R2 N C O S L A1511通用接口(一二)双色162 A B C S L R G D161 O N N N N N N N1512通用接口(十三) 双色202 N N N N N N B D N N201 R1 G1 R2 G2 S L A C O O1913通用接口(十四) 双色162 N N N N N A B C161 R1 G1 R2 G2 S L O D1514通用接口(十五) 双色162 N N N N S A B C161 R1 G1 R2 G2 S L O D1515通用接口(十六) 双色202 N N N N N B D N N201 R1 G1 R2 G2 S A C O F 1916通用接口(十八) 双色162 N N G2 R2 N N N D161 S L R1 G1 O A B C1517通用接口(十九) 双色202 N N N N N N N N N N201 S L A B C D O O G R1918通用接口(二十) 双色262R G N S N V L A B C D O N261N N N N N N N N N N N N N2519通用接口(二一) 双色202H2 H4 H6 H8 N R2 G2 O L S2201H1 H3 H5 H7 N R1 G1 N F S11920通用接口(二二) 双色202 S L A C N N N N N N 201 N N N B D O R1 G1 R2 G21921通用接口(二三) 双色202 A- B- C- D- R- G- N O- L- S-201 A+ B+ C+ D+ R+ G+ N O+ L+ S+1922通用接口(二四) 双色162 A S O L F G F R161 B C D N N N N N1523通用接口(二五) 双色102 R1 G1 N N N101 R2 G2 L O S924通用接口(二六) 双色162 G1 G2 A C N O S S161 R1 R2 N B D L N N825通用接口(二七) 双色10 1 N L F O A G R F S F1026通用接口(二八) 双色202 N N N N N N N N N N201 G S L R D C B A O E1927通用接口(二九)双色262N N N N N G1 G2 G3 G4 G5 G6 G7 G8261S L O A B R1 R2 R3 R4 R5 R6 R7 R82528通用接口(三十) 双色262N N N N N N N N S2 S4 F B F261R1 R2 R3 R4 G1 G2 G3 G4 S1 S3 L A O2529通用接口(三一)双色162S L R1 R2 R3 R4 O N161N N N N N N N N1530通用接口(三二) 双色162A B C D N N N N161G2 G1 R2 R1 O S L N1531通用接口(三三) 双色262N N N N N N N N N N N N N261R1 R2 R3 R4 G1 G2 G3 G4 S L F F O2532通用接口(三四) 双色202R G S N L O A B C D201R G S N L O A B C D1933通用接口(三五) 双色162N N R2 G2 N N C O161S L R1 G1 N A B D1534通用接口(三六) 全彩102 R U G S L101 N N N N O 535通用接口(三七) 全彩202 N N N N N N N N N N201 G S L R D C B A O U1936通用接口(三八) 全彩262 U1 G1 R1 S L O O O F U2 G2 R2 F261 N N N N N N N N N N N N N2537 通用接口(三全202 N N R2 G2 N N N N N U2201 S L R1 G1 O A B C S U119九) 彩38通用接口(四十)虚拟162 R2 U1 R4 U2 N N N N161 R1 G1 R3 G2 S L O N1539通用接口(四一)全彩202 G2 N N R2 N N N N N U2201 G1 S L R1 D C B A O U11940通用接口(四二)虚拟202 N N N N N N N A B C201 R1 G1 U1 R2 S L O O O D1941通用接口(四三) 单色202 N N N N N N N N N N201 S L R1 R2 O A B C R3 N1942通用接口(四四) 全彩202 G1 N N A B G2 N N A B201 R1 U1 S L O R2 U1 S L O1943通用接口(四五)全彩202 O S R1 G1 U1 L R2 G2 U2 F201 N N N N N N N N N N1944通用接口(四六) 全彩10 2 R1 G1 U1 R2 G2 U2 L O S N1045通用接口(四七)全彩402 N N N N N N N N N N N N N N N N N N N N401 G S L R D C B A O U G S L R D C B A O U3946通用接口(四八)全彩102 S L O R N101 N N N N N547通用接口(四九) 全彩202 N N N N N N N N N N201 S L R G O A B C D U1948通用接口(五十) 全彩202 N N G N N N N G N N201 S L R U O S L R U O1949通用接口(五一) 虚拟202 N N G Rb N N N G Rb N201 S L Ra U O S L Ra U O1950通用接口(五二)全彩202 S L O R B101 N N N N G551通用接口(五三) 双色202 R1 R2 S L F R2 O G2 A B201 N N N N N N N N D C1952通用接口(五五)双色202 N N N N N N B D N N201 R1 G1 R2 G2 S L A C O E1953通用接口(五六) 全彩162 B N N N R2 G2 B2 N161 A C S L R1 G1 B1 O1554通用接口(五七)虚拟302 SR L B2 R6 G6 R5 B6 B8 SB R8 R3 G2 G7 G5 O301 N SG B1 B7 R2 R1 R7 B4 B5 B3 R4 G4 G8 G1 G32955通用接口(五八) 全彩202 B N N N N B N N N N201 R G S L O R G S L O1956通用接口(五九) 双色202 A B C D S L R O G O201 N N N N N N N N N N1957通用接口(六十) 全彩262 A B C D S L R O G O B O F261 N N N N N N N N N N N N N2558通用接口(六二) 虚拟202 G1 U1 R1A R2A S L O G2 U2 R2A201 N N N N N N N N N R2B1959通用接口(六三) 双色202 N N N N N N N N N N201 A B C O L S R G D N1960通用接口(六四)虚拟302 SR L B2 R6 G6 R5 B6 B8 SB R8 R3 G2 G7 G5 O301 N SG B1 B7 R2 R1 R7 B4 B5 B3 R4 G4 G8 G1 G32961通用接口(六六) 全彩202 N N N B1 N N N N N N 201 S L R1 G1 O A B R2 G2 B2 1962通用接口(六七) 双色162 G1 G2 G3 G4 N B L O 161 R1 R2 R3 R4 N A S O 1563通用接口(六八) 双色202 A B C D L S R G O N 201 N N N N N N N N N N 1964 通用接口(六双162 A C L S R1 G1 O N 161 B D L S R2 G2 O N 15九) 色65通用接口(七十) 全彩162 B N N N R2 G2 B2 O 161 A C S L R1 G1 B1 N 1566通用接口(七十一) 全彩262 U1 G1 R1 L S O F F F U2 G2 R2 F 261 N N N N N N N N N N N N N 2567通用接口(七十二)全彩262 A B C L N S N R1 R2 G1 U1 N O 261 A B C L N S N R1 R2 G1 U1 N O 2568通用接口(七十三)全彩202 G1 R2 B2 G3 R4 B4 A C L N 201 R1 B1 G2 R3 B3 G4 N B S O 1969通用接口(七十四) 全彩162 N BD N N N N N B 161 RD GD N N S L O A 1570通用接口(七十五)全彩162 GD1 N GD2 N B N L N 161 RD1 BD1 RD2 BD2 A C S O 1571通用接口(七十六) 双色162 F F F F N N N N 161 R1 G1 R2 G2 S L O N 1572通用接口(七十七) 双色202 N N G1 G2 O N N N G3 N 161 L S R1 R2 O A B C R3 N1573通用接口(七十八)双色342 N N G2 R2 N N N D N N G2 R2 N N N D F341 CLK LAT R1 G1 O A B C CLK LAT R1 G1 O A B C F3374通用接口(七十九) 双色162 N N N N N N N O 161 D C B A CLK LAT G R1575通用接口(八十) 双色162 RD2 GD2 F F N N N A 161 RD1 GD1 F F CLK LAT O B1576通用接口(八十一) 双色262 N N N N N N N N N N N N N 261 R1 R2 R3 R4 G1 G2 G3 G4 CLK LAT F F O2577通用接口(八十二) 全彩162 F BD F F N N N A 161 RD GD F F CLK LAT O B1578通用接口(八十三) 全彩202 N N N N N N N N C B 201 RD1 GD1 BD1 RD2 GD2 BD2 CLK LAT O A1979通用接口(八十四) 全彩162 CLK LAT OE RD GD BD N N 161 N N N N N N N N 1580通用接口(八十五) 全彩142 Ri Gi Bi CLK LAT OE A 141 N N N N N N B 1381通用接口(八十六) 全彩162 CLK LAT R OE G OE B OE 161 N N N N N N N N 1582通用接口(八十八) 全彩162 OE CLK LAT R1 R2 G B F 161 N N N N N N N N1583通用接口(八十九) 全彩202 G1 B1 R1 F CLK LAT OE G2 B2 R2 201 N N N N N N N N N N1984通用接口(九十) 全彩162 G1 F G2 F F F F N161 R1 B1 R2 B2 CLK LAT OE F 1585通用接口(九十二) 全彩202 G1 R2 B2 F F F A C L N 201 R1 B1 G2 F F F N B S O 1986通用接口(九十三) 双色202 S L R1 G1 O A B C D S 201 F F R2 G2 N N N F N N 1987通用接口(九十四)全彩162 G1 R2 B2 G3 R4 B4 L N 161 R1 B1 G2 R3 B3 G4 S O 1588通用接口(九十四A)全彩162 G1 R2 B2 G3 R4 B4 L N 161 R1 B1 G2 R3 B3 G4 S O 1589通用接口(九十五) 全彩262 R2 R4 F F G2 G4 B2 B4 N F F F N 261 R1 R3 F F G1 G3 B1 B3 N CLK LAT O N2590通用接口(九十六)全彩8 1 L N BD O GD N S RD 891 通用接口(九十全102 G N N A B 101 R B S L O 9七)彩92通用接口(九十八) 虚拟202 G1 R2 G2 R3 N N N N N N 201 R1 U1 R2 U2 A B C CLK LAT O1993通用接口(九十九) 全彩322 B N N N R2 G2 U2 N B N N N R2 G2 U2 N321 A C S L R1 G1 U1 O A C D L R1 G1 U1 O3194通用接口(一百)全彩162 B N N N R2 G2 U2 N161 A C S L R1 G1 U1 O 1595通用接口(一零一) 单色162 O S R F F F F L161 F F N F F F F F 1596通用接口(一零二) 全彩262 R2 R4 N G2 G4 N B2 B4CLK LAT O A B 261 R1 R3 N G1 G3 N B1 B3 N N N N N2597通用接口(一零三) 全彩162 GD N F N B N LAT N161 RD BD F F A C CLK OE898通用接口(一零四) 全彩142 LAT CLK OE RA GD BD RB141 N N N N N N N 799通用接口(一零五) 虚拟162 GD RB N N N N N N161 RA BD OE LAT CLK A B C8100通用接口(一零六)全彩102 LAT CLK BD GD RD101 OE N N N N 5101通用接口(一零七)全彩102 S L O R B101 N N N N G5102通用接口(一零八) 全彩262 RD1 GD1 BD1 RD2 GD2 BD2 CLK LAT OE A B C D261 N N N N N N N N N N N NN13103通用接口(一零九) 全彩162 F BD1 N N N N N N 161 RD1 GD1 LAT CLK OE RD2 GD2 BD28104通用接口(一一零) 全彩262 R2 N N R4 N N N A B C 261 R1 G1 B1 R3 G2 B2 CLK LAT OE D13105通用接口(一一一) 全彩262 N N N N N N N N B3 B1 G3 G1 R3 R1261 F A CLK LAT OE OE OE B4 B2 G4 G2 R4 R213106通用接口(一一二) 双色262 R1 G1 R2 G2 R3 G3 R4 G4 A B CLK OE LAT261 N N N N N N N N N N N N N13107通用接口(一一三) 全彩202 N N N N N N N N N N 201 CLK LAT DR DG OE A B C D DB10108通用接口(一一四) 全彩162 N DB N N N N N N 161 DR DG LAT CLK OE N N N 8109通用接口(一一五) 全彩102 G N C A B 101 R B S L O 9110通用接口(一一六) 全彩602 R2 R4 R6 R8 R10 R12 R14 R16 G2 G4 G6 G8 G10G12 G14 G16 B2 B4 B6 B8 B10 B12 B14 B16 O O OLAT CLK N 601 R1 R3 R5 R7 R9 R11 R13 R15 G1 G3 G5 G7 G9 G11G13 G15 B1 B3 B5 B7 B9 B11 B13 B15 N N N N N N 59111通用接口(一一七) 全彩262 N LAT N O N R2 R4 G2 G4 B2 B4 N F 261 N CL K N O O R1 R3 G1 G3 B1 B3 N F 25112通用接口(一一八) 全彩162 RB1 B1 RB2 B2 N N N B 161 RA1 G1 RA2 G2 CLK LAT O A 15113通用接口(一一九) 全彩162 N O L R1 G1 U1 A C161 N O O S R2 G2 U2 B 15114通用接口(一二零) 虚拟162 G1 R2A B2 R2B F F LAT N 161 R1A B1 G2 R1B F F CLK OE 15115通用接口(一二一) 虚拟162 RB1 U1 RB2 U2 N N N N161 RA1 G1 RA2 G2 S L O A15116通用接口(一二二) 虚拟262 RB1 U1 RB2 U2 N RB3 U3 RB4 U4 N L A B261 RA1 G1 RA2 G2 N RA3 G3 RA4 G4 N S O N25117通用接口(一二三) 虚拟302 RB1 U1 RA2 G2 N F S S L L O O A F B301 RA1 G1 N RB2 U2 F N N N N N N N B A29118通用接口(一二四) 全彩202 N N N N N N N O B D201 S S L L R G U O A C19119通用接口(一二五) 全彩162 G F F F F F L N201 R B F F F F S O19120通用接口(一二七) 全彩202 R2 R4 G2 G4 B2 B4 B N N N201 R1 B3 G1 G3 B1 B3 A S L O19121通用接口(一二七) 全彩162 GD N F N B N L N161 RD BD F F A C S O159（注：可编辑下载，若有不当之处，请指正，谢谢!）。

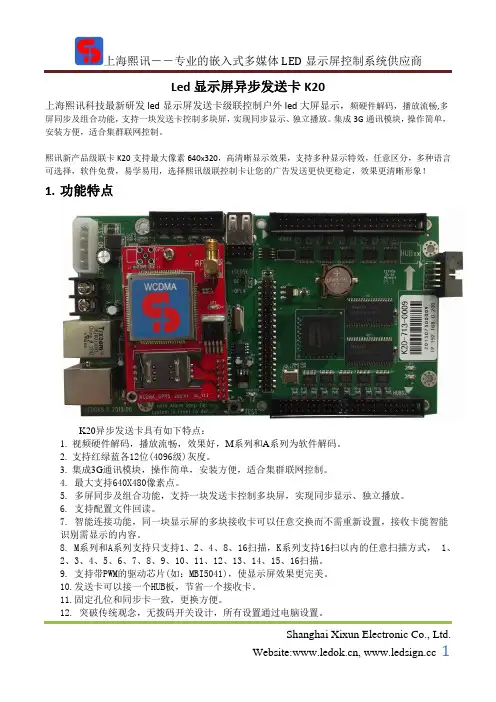

Led显示屏异步发送卡K20
上海熙讯科技最新研发led显示屏发送卡级联控制户外led大屏显示，频硬件解码，播放流畅,多屏同步及组合功能，支持一块发送卡控制多块屏，实现同步显示、独立播放。

集成3G通讯模块，操作简单，安装方便，适合集群联网控制。

熙讯新产品级联卡K20支持最大像素640x320，高清晰显示效果，支持多种显示特效，任意区分，多种语言可选择，软件免费，易学易用，选择熙讯级联控制卡让您的广告发送更快更稳定，效果更清晰形象！
1.功能特点
K20异步发送卡具有如下特点：
1. 视频硬件解码，播放流畅，效果好，M系列和A系列为软件解码。

2. 支持红绿蓝各12位(4096级)灰度。

3. 集成3G通讯模块，操作简单，安装方便，适合集群联网控制。

4. 最大支持640X480像素点。

5. 多屏同步及组合功能，支持一块发送卡控制多块屏，实现同步显示、独立播放。

6. 支持配置文件回读。

7. 智能连接功能，同一块显示屏的多块接收卡可以任意交换而不需重新设置，接收卡能智能
识别需显示的内容。

8. M系列和A系列支持只支持1、2、4、8、16扫描，K系列支持16扫以内的任意扫描方式， 1、
2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。

9. 支持带PWM的驱动芯片(如：MBI5041)，使显示屏效果更完美。

10.发送卡可以接一个HUB板，节省一个接收卡。

11.固定孔位和同步卡一致，更换方便。

12. 突破传统观念，无拨码开关设计，所有设置通过电脑设置。

2.输出接口定义
3.外形尺寸
4.工作条件。

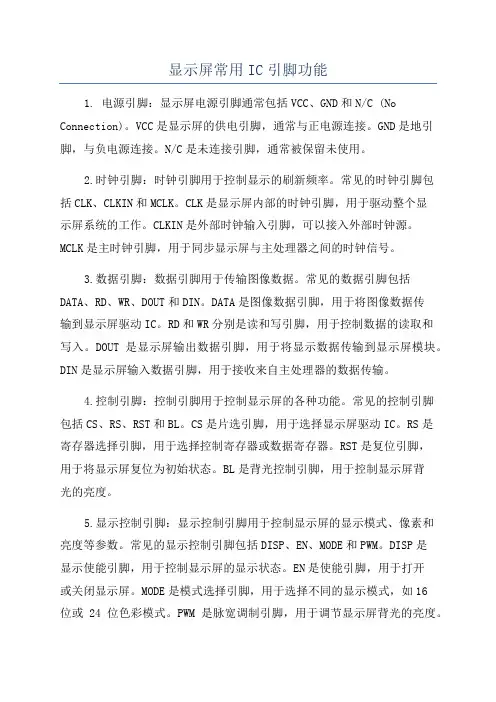

显示屏常用IC引脚功能1. 电源引脚：显示屏电源引脚通常包括VCC、GND和N/C (No Connection)。

VCC是显示屏的供电引脚，通常与正电源连接。

GND是地引脚，与负电源连接。

N/C是未连接引脚，通常被保留未使用。

2.时钟引脚：时钟引脚用于控制显示的刷新频率。

常见的时钟引脚包括CLK、CLKIN和MCLK。

CLK是显示屏内部的时钟引脚，用于驱动整个显示屏系统的工作。

CLKIN是外部时钟输入引脚，可以接入外部时钟源。

MCLK是主时钟引脚，用于同步显示屏与主处理器之间的时钟信号。

3.数据引脚：数据引脚用于传输图像数据。

常见的数据引脚包括DATA、RD、WR、DOUT和DIN。

DATA是图像数据引脚，用于将图像数据传输到显示屏驱动IC。

RD和WR分别是读和写引脚，用于控制数据的读取和写入。

DOUT是显示屏输出数据引脚，用于将显示数据传输到显示屏模块。

DIN是显示屏输入数据引脚，用于接收来自主处理器的数据传输。

4.控制引脚：控制引脚用于控制显示屏的各种功能。

常见的控制引脚包括CS、RS、RST和BL。

CS是片选引脚，用于选择显示屏驱动IC。

RS是寄存器选择引脚，用于选择控制寄存器或数据寄存器。

RST是复位引脚，用于将显示屏复位为初始状态。

BL是背光控制引脚，用于控制显示屏背光的亮度。

5.显示控制引脚：显示控制引脚用于控制显示屏的显示模式、像素和亮度等参数。

常见的显示控制引脚包括DISP、EN、MODE和PWM。

DISP是显示使能引脚，用于控制显示屏的显示状态。

EN是使能引脚，用于打开或关闭显示屏。

MODE是模式选择引脚，用于选择不同的显示模式，如16位或24位色彩模式。

PWM是脉宽调制引脚，用于调节显示屏背光的亮度。

以上是显示屏常用IC引脚的功能介绍。

不同类型的显示屏可能具有不同的引脚功能和命名方式，具体的引脚定义和功能应结合相关的显示屏驱动IC的数据手册进行查阅。

LED显示屏常见的视频接口主要有AV输入接口、VGA输入接口、DVI输入接口、HDMI输入接口。

4种主流的视频接口。

下面就这4种接口一一做一个介绍。

1、AV输入接口AV接口(亦称RCA标准视频输入接口)是出现比较早的一种接口，由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色白色负责左右声道的声音传输。

一般采用RAC莲花头进行连接。

AV接口实现了视频和音频分别传输，避免了两类信号混合干扰而导致的图像质量下降。

但是由于此类接口传输是一种亮度度(Y/C)混合的视频信号，需要进一步的亮色分离和色度解码才能成像，必然造成色彩信号的损失，从而最终影响输出的图像质量。

总之，AV接口将音视频分离传输，避免了互相干扰。

但还是存在传输损失，所以目前高清视频播放基本都放弃了AV接口。

2、VGA输入接口VGA接口采用非对称分布的15pin连接方式，工作原理是将显存内以数字格式存储的图像信号在RAMDAC(数模转换器)里经过模拟调制成模拟高频信号，然后再输出到LED屏成像。

由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗相当小。

VGA接口有无串扰、无电路合成分离损耗等优点。

3、DVI输入接口DVI接口主要用于与有独立显卡的计算机连接，显示计算机的RGB信号。

DVI 数字接口将全部内容采用数字格式传输，在传输过程中无干扰信号引入，保证了主机到LED屏幕的传输质量，可以得到更清晰的图像。

4、HDMI输入接口HDMI(High Definition Multimedia Interface)是基于DVI技术制定，是一种全数位化影像和声音传送接口，可以传输无压缩的音视频信号。

HDMI可以提供10Gbit/s的数据传输带宽，满足高清画质的要求。

同时HDMI接口无需进行数字—模拟—数字的转换，可以保证高质量的影音信号传送。

HDMI线可以传输音频信号，可以用于免除数码音频接线。

另外，在led显示屏的输入接口当中还有S-Video、视频色差输入接口、BNC 接口、RS-232C串口等类别，因正在被高清接口所替代，限于篇幅就不介绍了。

LED显示屏产品全部接口说明LED显示屏接口系统说明VGA输入：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端( 投影机内) ，就不必像其它视Pin信号那样还要经过矩阵解Ma电路的换算。

从前面的视Pin 成像原理可知VGA的视Pin传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整Xing（无干扰信号引入），可以得到更清晰的图像。

标准视Pin输入（RCA）：也称AV 接口，通常都是成对的白色的音频接口和黄Se的视Pin接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视Pin的分离传输，这就避免了因为音/视Pin混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视Pin信号，仍然需要显示设备对其进行亮/ 色分离和色度解Ma才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视Pin输入：S-Video具体英文全称叫Separate Video，为了达到更好的视Pin效果，人们开始探求一种更快捷优秀清晰度更高的视Pin传输方式，这就是当前如日中天的S-Video(也称二分量视Pin接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y 进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0 年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

大连理工大学硕士学位论文LED显示屏接口电路设计姓名：刘庆申请学位级别：硕士专业：电子与通信工程指导教师：马灵芝20061210ＩＥＤ显示屏接口电路设计图５．３ＤＶＩ接口Ｆｉｇ．５。

３ＩｎｔｅｒｆａｃｅｏｆＤＶＩ这样一来，Ｄｖ工接口就可以被分为只包含２４针数字接口的Ｄｖ工一Ｄ，以及上面的数字、模拟兼顾的Ｄｖ工一工。

至于只有模拟接口的ＤＶ工一Ａ，至今官方还没有发布此标准。

而现在显卡使用广泛的还是ＤＶＩ一接口。

５，３．２叫Ｉ数字接口的应用随着计算机技术的飞速发展，一些与之相关的产业取得了长足的进步，显示器行业就是其中之一。

目前，显示器业正在由传统ＣＲＴ一统天下的局面转变为ＣｌＯＴ，ＬＣＤ等显示器百家争鸣的“春秋时代”，新兴的平面显示器、液晶显示器来势汹汹，并向传统ＣＲＴ显示器的霸主地位发起挑战。

在这些形形色色的显示器中，液晶显示器被公认为今后显示器发展的主流，市场前景非常看好。

数字接口的ＬＣＤ将是未来显示器接入的新标准。

众所周知，ＣＲＴ显示器和ＬＣＤ显示器之『自ｊ的重要区别是前者需要用模拟信号来产生图像，而后者要求的是数字信号。

然而，目前市场上的ＬＣＤ多为模拟接口，这就需要一个由模拟信号向数字信号的转换过程。

模拟接口的ＬＣＤ最大的弱点是在显示的时候会出现像素闪烁的现象，这种现象出现的原因是时钟频率与输入的模拟信号不能１００％同步，造成少数像素点的闪烁。

这在显示字符和线条的时候比较明显。

液晶显示器可以通过两种接口与显卡相连，一种就是传统显示器所采用的Ｄ型模拟接口，另一种就是新型的数字接口。

从理论上来说，要想发挥液晶显示器的真正性能，我们应当优先选择采用数字接１：３的液晶显示器。

采用数字接口（如目前的ＤＶＩ接１：３是主流１可以有效地减少信号的损耗和干扰，是最适合液晶显示器的。

不过目前提供ＤＶＩ接口的显卡和视频输出设备并不多见，所以大多数液晶显示器仍然使用模拟信号接口。

但随着ＤＶＩ接口的显卡和视频输出设备越来越多，液晶显示器采用数字接口也将成为必然。
