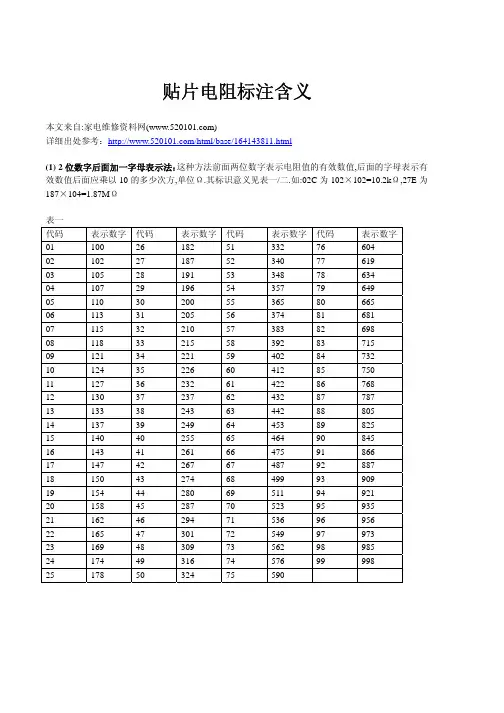

贴片电阻的阻值编码表22E=165*10*10*10*10Ω贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。
如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。
当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。
比如：330表示33Ω，而不是330Ω；221表示220Ω；683表示68000Ω即68kΩ；105表示1MΩ；6R2表示602Ω。
(3)4位数字表示法，这种表示法前3位数字代表电阻值的有效数字，第4位表示在有效数字后面应添加0的个数。
当电阻小于10Ω时，代码中仍用R表示电阻值小数点的位置，这种表示方法通用用有阻值误差为1%精密电阻系列中。
比如：0100表示10Ω而不是100Ω；1000表示100Ω而不是1000Ω；4992表示49900Ω，即49.9kΩ；1473表示147000Ω即147kΩ；0R56表示0.56Ω。
300是30欧（这是国际标法）30R是30欧（这是英国标法）常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。
不过对于电阻阻值之标示却逐渐趋于一致，因为那个「点」常会出问题。
所以本文所谈的标示，并非是色码认识，而是零件数值表上的标示。
例如3.32K，若是印刷不清，就会让人误认成33.2k或332K。
若标示成33K2，就不会有上述的困扰。
还有打字机的问题，没有计算机辅助时，由于传统机械式打字机欠缺特殊符号，51Ω会标示成51ohm 或51R，100mF会标示成100mF。
英国有不成文写法，电子界有不成文的规定，电阻阻值标示方式如下：0.22Ω=0.22R=R22 (只要是R在最前面，即表示阻值小于1Ω。
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。

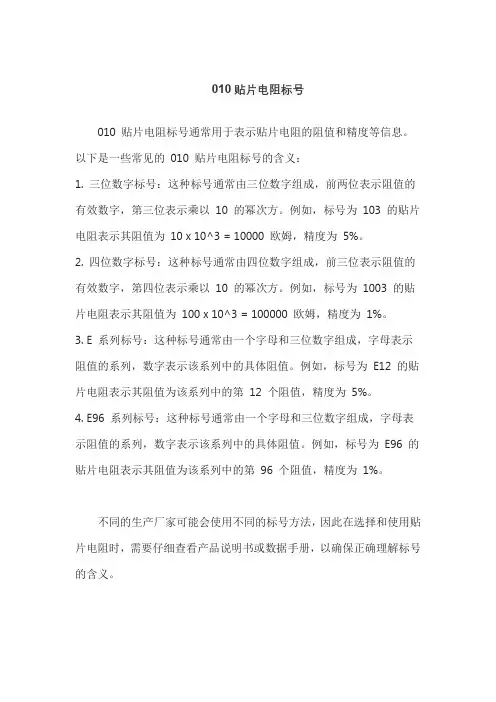

010贴片电阻标号
010 贴片电阻标号通常用于表示贴片电阻的阻值和精度等信息。
以下是一些常见的010 贴片电阻标号的含义：
1. 三位数字标号：这种标号通常由三位数字组成，前两位表示阻值的有效数字，第三位表示乘以10 的幂次方。
例如，标号为103 的贴片电阻表示其阻值为10 x 10^3 = 10000 欧姆，精度为5%。
2. 四位数字标号：这种标号通常由四位数字组成，前三位表示阻值的有效数字，第四位表示乘以10 的幂次方。
例如，标号为1003 的贴片电阻表示其阻值为100 x 10^3 = 100000 欧姆，精度为1%。
3. E 系列标号：这种标号通常由一个字母和三位数字组成，字母表示阻值的系列，数字表示该系列中的具体阻值。
例如，标号为E12 的贴片电阻表示其阻值为该系列中的第12 个阻值，精度为5%。
4. E96 系列标号：这种标号通常由一个字母和三位数字组成，字母表示阻值的系列，数字表示该系列中的具体阻值。
例如，标号为E96 的贴片电阻表示其阻值为该系列中的第96 个阻值，精度为1%。
不同的生产厂家可能会使用不同的标号方法，因此在选择和使用贴片电阻时，需要仔细查看产品说明书或数据手册，以确保正确理解标号的含义。
贴片电阻的识别方法：
1、数字索位标称法
数字索位标称法就是在电阻体上用三位数字来标明其阻值。
它的首和二位为有效数字，第三位表示在有效数字后面所加“0”的个数.这一位不会出现字母。
例如：“472′’表示“4700Ω”;“151”表示“150Ω”。
如果是小数.则用“R”表示“小数点”.并占用一位有效数字，其余两位是有效数字。
例如：“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。
2、色环标称法
贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。
一环和二环是有效数字，第三环是倍率。
例如：“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。
3、E96数字代码与字母混合标称法
数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻附表2。
它的
第三它的第三位是用字母代码表示的倍率。
例如：“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49"。
贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。
但由于体积小，故型号或数值不可能完全标出，只能用代码表示。
下面向读者简要介绍几种贴片元件的识别方法。
一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。
标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。
如果阻值小于10Ω，则以“R”表示Ω。
举例见表1。
2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。
其中字母表示电阻值的前两位有效数字。
(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。
举例如表3所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。
二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。
一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。
贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。
贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。
其中字母表示容量的前两位数字，详见表4。
后面的数字则表示在前面二位数字的后面再加多少个“0”。
单位“pF”。
举例见表5。
2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。
其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。
例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。
8P4R-0402： 8P4R-0603：阻值标定规则：精密贴片电阻阻值对照表贴片电阻简介以及封装和常规阻值贴片电阻低阻值精密电阻贴片电阻简介以及封装和常规阻值E26 E96 E192贴片电容电阻的阻值表示高精密贴片电阻的计算方法贴片电阻各种封装规格及阻值标注(A型排阻的引脚总是奇数的。
它的左端有一个公共端（用白色的圆点表示），常见的排阻有4、7、8个电阻，所以引脚共有5或8或9个。
B型排阻的引脚总是偶数的。
它没有公共端，常见的排阻有4个电阻，所以引脚共有8个。
排阻的阻值读法如下：“103”表示：10kΩ，“510”表示：51Ω。
以此类推。
选用时要注意，有的排阻内有两种阻值的电阻，在其表面会标注这两种电阻值，如220Ω／330Ω，所以SIP排阻在应用时有方向性，使用时要小心。
SMD排阻安装体积小，目前已在多数场合中取代了SIP排阻。
常用的SMD排阻有8P4R(8引脚4电阻)和10P8R(10引脚8电阻)两种规格。
其电路原理图符号如图所示。
排阻的阻值通常用三位数字表示，标注在电阻体表面。
在三位数字中，从左至右的第一、第二位为有效数字，第三位表示前两位数字乘10的N次方(单位为Ω)。
如果阻值中有小数点，则用“R”表示，并占一位有效数字。
例如：标示为“103”的阻值为10×10=10kΩ，标示为“222”的阻值为2200Ω即2．2kΩ，标示为“105”的阻值为1MΩ。
需要注意的是，要将这种标示法与一般的数字表示方法区别开来，如标示为220的电阻器阻值为22Ω，只有标志为221的电阻器阻值才为220Ω。
| | lucy__rose没有。
贴片电阻阻值标注方法
1．E-24标注方法
E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）
（1）常用电阻标注
XXY XX代表底数，Y代表指数
例如
470 = 47Ω
103 = 10kΩ
224 = 220kΩ
（2）小于10欧姆的电阻的标注
用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点
例如
1R0 = 1.0Ω
R20 = 0.20Ω
5R1 = 5.1Ω
R007 = 7.0mΩ
4m7 = 4.7mΩ
2．E-96标注方法
E-96标注法有三位有效数字，精度在±1%（-F）
(1) 常用电阻标注
XXXY XXX代表底数，Y代表指数
例如
4700 = 470Ω
1003 = 100kΩ
2203 = 220kΩ
(2) 小于10欧姆的电阻的标注
用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小
数点
例如
1R00 = 1.00Ω
R200 = 0.200Ω
5R10 = 5.10Ω
R007 = 7.00mΩ
4m70 = 4.70mΩ
(3) E-96 Multiplier Code标注法
XXY
XX 代表底数的代码，具体数值可从Multiplier Code表中查找
Y 代表指数的代码，具体数值也要从Multiplier Code表中查找
例如：
18A = 150Ω
02C = 10.2kΩ
E96系列电阻规格表( Multiplier Code)
来源：新手电子网作者：本站原创编辑：本站编辑时间：2007-06-22 点击：650次
关键词：E96 系列电阻规格表精度误差±1%
E代表指数间隔的意思，96表示有96种数字系列
E96系列的电阻格误差较小，有96个基本数，此种规格常用精度要求较高的场合
E96系列电阻规格表
E96数值系列
基本数值允许偏差说明
100 ±1%
精度高，成本也高
例如一个贴片电阻上写着01C 那是102*10^ 2 即10K
A=10 ；B=100；C=1000;依次类推
01=100；02=102；03=105；。
22= 165；依次
100 01
102 02
105 03
107 04
110
113
115
118
121
124
127
130
133
137
140
143
147
150
154
158
162
165 22
169
174
178
187 191 196 200 205 210 215 221 226 232 237 243 249 255 261 267 274 280 287 294 301 309 316 324 332 340 348 357 365
383 392 402 412 422 432 442 453 464 475 487 499 511 523 536 549 562 576 590 604 619 634 649 665 681 698 715 732 750
787
806
825
845
866
887
909
931
953
976 096
E6、E12、E24、E48、E96、E192系列电阻说明
来源：新手电子网作者：本站原创编辑：本站编辑时间：2007-06-22 点击：748次
关键词：E6 E12 E24 E48 E96 E192 电阻意思
E6、E12、E24、E48、E96、E192系列电阻说明
“ E ”表示“指数间距”(Exponential Spacing)
在上个20世纪的电子管时代,电子元器件厂商为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值.
它的基础是宽容一部定的误差,并以指数间距为标准规格.
这种标准已在国际上广泛采用，这一系列的阻值就叫做电阻的标称阻值。
电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。
其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系
E6系列电阻标称阻值，对应允许偏差为±20%
E12系列电阻标称阻值，对应允许偏差为±10%
E24系列电阻标称阻值，对应允许偏差为±5%
E48系列电阻标称阻值，对应允许偏差为±2%
E96系列电阻标称阻值，对应允许偏差为±1%
E192系列电阻标称阻值，对应允许偏差为±0.5%, ±0.25%, ±0.1%。
