命名规则本命名规则采用英制mil为单位进行设计尺寸贴片封装式：举例1：贴片电阻(电感)R(L)0805A：R(L)代表贴片电阻(电感)；08代表贴片电阻(电感)的长80mil；05代表贴片电阻(电感)的宽50mil；A代表贴片电阻(电感)的焊盘延伸最长（其中也可能是B或C，B代表贴片电阻(电感)的焊盘延伸中等；C代表贴片电阻(电感)的焊盘延伸最短；S代表贴片电阻(电感)的特殊焊盘延伸程度）贴片电阻(电感)尺寸要求：0402；0603；0805；1206；2010等举例2：贴片电容C0805A：C代表贴片电容；08代表贴片电容的长80mil；05代表贴片电容的宽50mil；A代表贴片电容的焊盘延伸最长（其中也可能是B或C，B代表贴片电容的焊盘延伸中等；C代表贴片电容的焊盘延伸最短；S代表贴片电容的特殊焊盘延伸程度）贴片电容尺寸要求：0402；0603；0805；1206；2010等举例3：贴片二极管SOD-123A:SOD-123代表贴片二极管一类的封装命名，至于为什么是SOD-123不太清楚，这里用SOD-123是因为大家认为这种封装就代表这类贴片二极管，这里我的理解是S代表贴片，OD是DOIDE的简化，1代表贴片二极管本体尺寸长度100mil，23代表贴片二极管本体尺寸宽度23mil，A代表贴片二极管的焊盘延伸最长（其中也可能是B或C，B代表贴片二极管的焊盘延伸中等；C代表贴片二极管的焊盘延伸最短；S代表贴片二极管的特殊焊盘延伸程度）举例4：贴片二极管SMA-A:SMAA代表贴片二极管一类的封装命名，至于为什么是SMA不太清楚，这里用SMA是因为大家认为这种封装就代表这类贴片二极管，同时和DO-214AC封装相同，后者的-A代表贴片二极管的焊盘延伸最长（其中也可能是B或C，B代表贴片二极管的焊盘延伸中等；C代表贴片二极管的焊盘延伸最短；S代表贴片二极管的特殊焊盘延伸程度）举例5：贴片三极管SOT-23LASOT-23代表固定的贴片三极管封装, 算是一个固定的形式；L代表贴片三极管的第一引脚在左边（L）,或中间（M）,或右边（R）;A代表贴片三极管的焊盘延伸最长（其中也可能是B或C，B代表贴片三极管的焊盘延伸中等；C代表贴片三极管的焊盘延伸最短；S代表贴片三极管的特殊焊盘延伸程度）。
PCB元件库命名规则1、集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41486 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm 如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm 如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针。
国内贴片电阻命名方法：1、5%精度的命名：RS-05K102JTL2、1%精度的命名：RS-05K1002FTLR－表示厚膜片式固定电阻器（Thick film chip fixed resistor）S－是该贴片电阻额定功率所属系列为特殊功率系列（额定功率比此前的老款标准有所提升）：不同封装尺寸的贴片电阻功率不同，但是同一封装尺寸的贴片电阻具有统一的额定功率值。
具体数值如下：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
（备注：C 系列是较早的老一代贴片电阻的额定功率系列代号，现在已经基本不生产了。
因此基本上看不到。
C系列的额定功率参数表如下：0402是1/16W、0603是1 /16W、0805是1/10W、1206是1/8W、1210是1/4W、1812是1/2W、2010是1/2W、2512是1W）05－表示封装尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
点击查看封装尺寸英寸与国际标准尺寸对照表K－表示温度系数为100PPM。

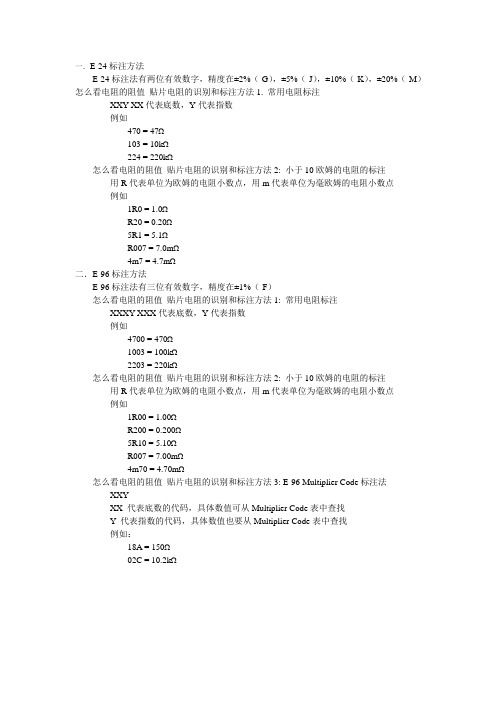

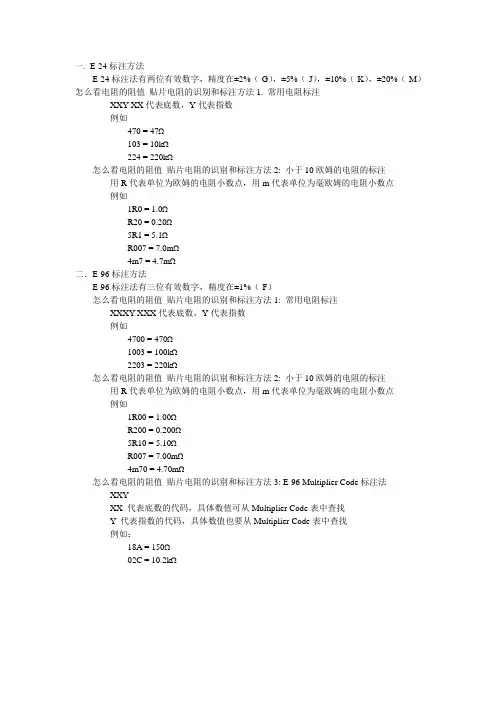

其他型号包括：W：正负200PPM；U正负400PPM；K正负100PPM；L正负250PPM102－表示电阻阻值为1000Ω=1kΩE-24（5%精度贴片电阻）系列贴片电阻阻值采用三位数表示法：前两位为有效数字，后一位是有效数字后面零的个数，基本单位是Ω。
例如：103=10 000Ω=10kΩE-96系列（1%精度贴片电阻）采用4位数表示法：前三位为有效数字，后一位是有效数字后面零的个数，基本单位是Ω。
例如：1003=100 000Ω=100kΩ备注：1欧姆电阻的表示法比较特殊，用1R0表示，即1R0=1欧姆J－表示该贴片电阻的阻值误差精度在正负5%内。
333贴片电阻333贴片电阻是一种常见的电子元件，广泛应用于电子设备中。
它的命名中的“333”代表着其阻值，即33千欧姆。
贴片电阻的特点是体积小、安装方便，适用于高密度电路板的安装。
贴片电阻的外观呈长方形，两端有金属焊脚，焊接在电路板上。
它的尺寸通常是3.2mm x 1.6mm，这种尺寸也被称为“0805尺寸”，其中“0805”代表着英制单位下的尺寸。
贴片电阻具有很多优点，其中之一是它的尺寸小，可以在电路板上占用较少的空间。
这对于现代电子设备来说非常重要，因为电子设备的体积越来越小，需要更高的集成度。
贴片电阻的小尺寸使得电子设备的设计更加灵活，可以在有限的空间中安装更多的电子元件。
另一个优点是贴片电阻的安装方便。
贴片电阻可以通过自动化设备进行快速、准确的贴装，不需要手工焊接。
这大大提高了生产效率，降低了生产成本。
贴片电阻的焊接质量也比较稳定，不容易出现焊接不良的情况。
贴片电阻的阻值范围很广，从几个欧姆到几百兆欧姆都有。
不同的应用需要不同阻值的贴片电阻来满足需求。
在选择贴片电阻时，需要根据电路设计的要求来确定合适的阻值。
除了阻值外，贴片电阻还有一个重要的参数是功率。
贴片电阻的功率一般有1/16瓦、1/10瓦、1/8瓦等多种规格。
功率越大，贴片电阻的尺寸也会相应增大。
在选择贴片电阻时，需要根据电路的功率要求来确定合适的功率规格。
贴片电阻的材料通常是炭膜材料或金属膜材料。
炭膜材料的贴片电阻价格相对较低，适用于一般的应用。
金属膜材料的贴片电阻价格相对较高，但具有更好的稳定性和精度，适用于对电阻值要求较高的应用。
在实际应用中，贴片电阻常常用于电流限制、电压分压、电路匹配等功能。
它可以起到限制电流流过的作用，保护其他电子元件不受损坏。
同时，贴片电阻还可以用于电压分压，将高电压分压为低电压，以满足电路的工作要求。
此外，贴片电阻还可以用于电路匹配，使得电路的输入输出能够匹配，提高电路的性能。
333贴片电阻是一种常见的电子元件，具有体积小、安装方便等优点。
片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。
是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。
耐潮湿，高温，温度系数小。

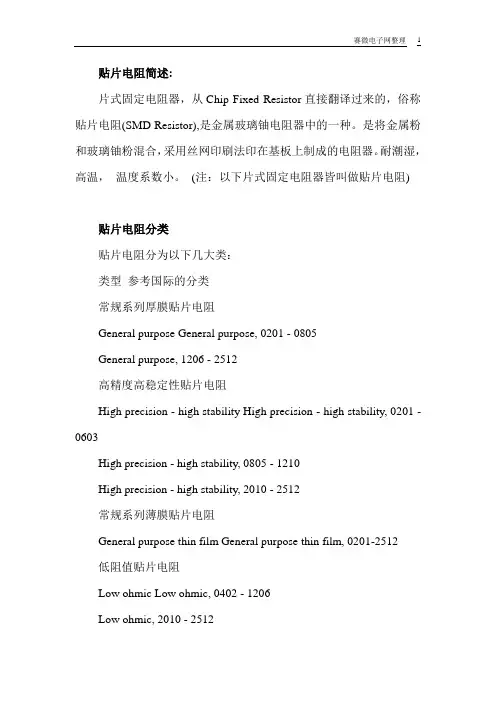

(注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类：类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200。
贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
贴片电阻-最全面的介绍命名方法分类封装与尺寸功率特性133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。
国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值0603 0805 1206数量PCSQuantity10000 5000 4000 50000 25000 10000 5000 1500 1000 50000 10000 4000---------------------------------------贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

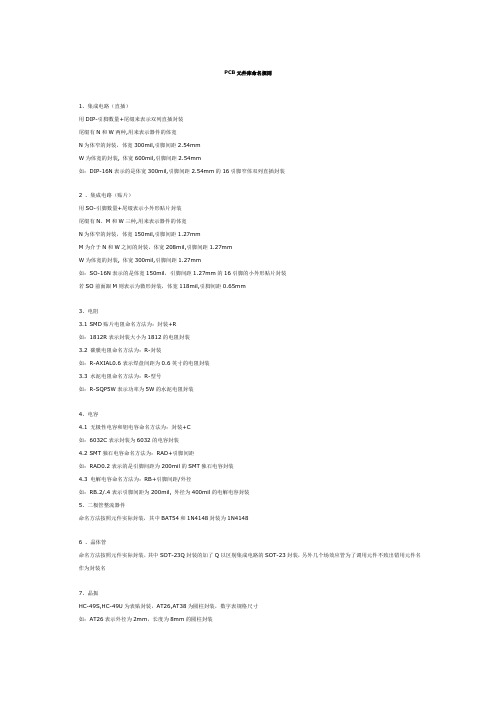

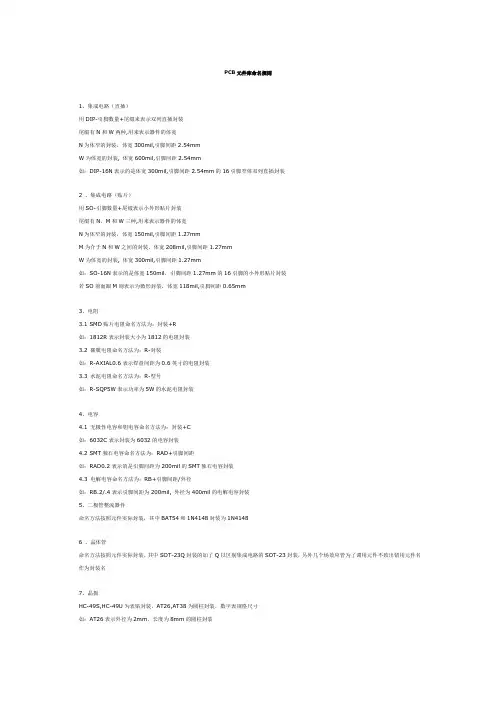

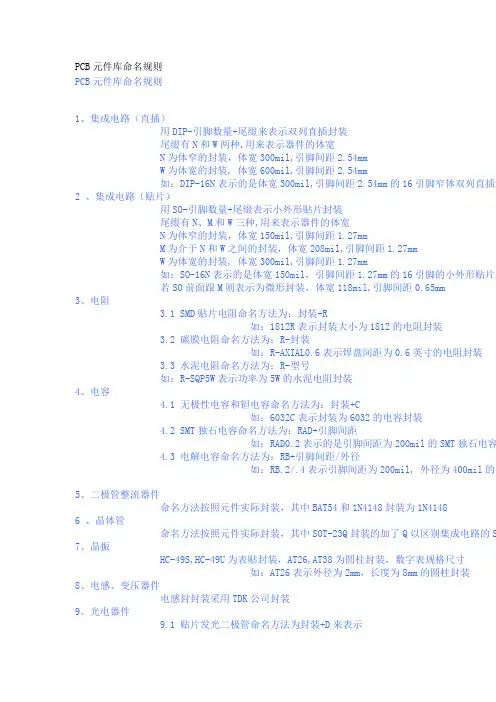

PCB元件库命名规则PCB元件库命名规则1、集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41486 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针10.3 其他接插件均按E3命名。
贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT
R－表示电阻
S－表示功率，0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05－表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K－表示温度系数为100PPM。
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％。
±5％精度的常规是用三位数来表示例，例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω＝1KΩ，1000000Ω=1MΩ。
为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。
贴片电阻封装与功率的关系
贴片电阻的封装与功率关系如下表：
封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W / 200
2010 5025 1/2W 3/4W 200
2512 6432 1W / 200
注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值
