AK0+680钢筋砼盖板式通道现浇顶板支架（排架方案）计算书

一、荷载计算

1、钢筋砼盖板自重：G= g1+g2=29.5m³×25KN / m3+27.36KN=764.86KN

偏安全考虑,取安全系数r=1.2,以全部重量作用于底模板上计算单位面积压力：

F1=G×r÷S=764.86KN×1.2÷（4m×20m）=11.473KN/m2

2、施工荷载：取F2=2.5KN/m2

3、振捣混凝土产生荷载：取F3=2.0KN/m2

4、竹胶板：取F4=0.1KN/m2

5、方木：取F5=7.5KN/m3

二、底模强度计算

盖板底模采用高强度竹胶板，板厚t=18mm，竹胶板方木背肋间距为400mm，所以验算模板强度采用宽b=400mm平面竹胶板。

1、模板力学性能

（1）弹性模量E=0.1×105MPa。

（2）截面惯性矩：I=bh3/12=0.4×0.0183/12=1.94×10-7m³

（3）截面抵抗矩：W= bh2/6=0.4×0.0182/6=0.216×10-5㎡

（4）截面积：A=bh=0.4×0.018=7.2×10-3 ㎡

2、模板受力计算

（1）底模板均布荷载：F= F1+F2+F3 =11.4729+2.5+2.0=15.973KN/㎡

q=F×b=15.973×0.4=6.389KN/m

（2）跨中最大弯矩：M=qL2/8=6.389×0.42/8=0.1278 KN·m

（3）弯拉应力：σ=M/W=0.1278×103/0.216×10-5=5.917MPa＜［σ］=11MPa

竹胶板板弯拉应力满足要求。

（4）挠度：从竹胶板下方木背肋布置可知，竹胶板可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：

f=0.677qL4/100EI

=(0.677×6.389×0.44)/(100×0.1×108×1.94×10-7)

=0.11mm＜L/400=0.75mm 竹胶板挠度满足要求。

综上，竹胶板受力满足要求。

三、横梁强度计算

横梁为10×10cm方木，跨径为0.9m，中对中间距为0.45m。

截面抵抗矩：W=bh2/6=0.1×0.12/6=1.67×10-4m3

截面惯性矩：I= bh3/12=0.1×0.13/12=8.33×10-6m4

作用在横梁上的均布荷载为：

q=(F1+F2+F3+F4)×0.45=(15.973+0.1)×0.45=7.233KN/m

跨中最大弯矩：M=qL2/8=13.3×0.92/8=0.732KN·m

落叶松容许抗弯应力［σ］=14.5MPa，弹性模量E=11×103MPa

1、横梁弯拉应力：σ=M/W=0.732×103/1.67×10-4=4.383MPa＜［σ］=14.5MPa

横梁弯拉应力满足要求。

2、横梁挠度：f=5qL4/384EI

=(5×7.233×0.94)/(384×11×106×8.33×10-6)

=0.67mm＜L/400=2.25mm

横梁弯拉应力满足要求。

综上，横梁强度满足要求。

四、纵梁强度计算

纵梁为10×10cm方木，跨径为0.9m，间距为0.9m。

截面抵抗矩：W=bh2/6=0.1×0.12/6=1.67×10-4m3

截面惯性矩：I= bh3/12=0.1×0.13/12=8.33×10-6m4

0.9m长纵梁上承担3根横梁重量为：0.1×0.1×0.6×7.5×3=0.135KN

横梁施加在纵梁上的均布荷载为：0.135÷0.9=0.15KN/m

作用在纵梁上的均布荷载为：

q=(F1+F2+F3+F4)×0.9+0.15=16.073×0.9+0.15=16.223KN/m

跨中最大弯矩：M=qL2/8=16.223×0.92/8=1.643KN·m

落叶松容许抗弯应力［σ］=14.5MPa，弹性模量E=11×103MPa

1、纵梁弯拉应力：σ=M/W=1.643×103/1.67×10-4=9.838MPa＜［σ］=14.5MPa

纵梁弯拉应力满足要求。 2、纵梁挠度：f=5qL4/384EI

(5×16.223×0.94)/(384×11×106×8.33×10-6)

=1.51mm＜L/400=2.25mm

纵梁弯拉应力满足要求。

综上，纵梁强度满足要求。

五、支架受力计算

1、立杆承重计算支架立杆设计承重为：30KN/根。

(1)每根立杆承受钢筋砼和模板重量：N1=0.9×0.9×11.573=9.374KN

(2)横梁施加在每根立杆重量：N2=0.9×3×0.1×0.1×7.5=0.2025KN

(3)纵梁施加在每根立杆重量：N3=0.9×0.1×0.1×7.5=0.0675KN

(4)支架自重：立杆单位重：0.06KN/m，横杆单位重：0.04KN/m

N4=［5×5.77+5×（0.9+0.9）×5.12］/100=0.75KN

每根立杆总承重：

N=N1+N2+N3+N4=9.37+0.2025+0.0675+0.75=10.39KN＜30KN

立杆承重满足要求。

2、支架稳定性验算

立杆长细比λ=L/i=1200/［0.35×（48+41）÷2］=77

由长细比可查得轴心受压构件的纵向弯曲系数φ=0.732

立杆截面积Am=π（242-20.52）=489mm2

由钢材容许应力表查得弯向容许应力［σ］=145MPa

所以，立杆轴向荷载［N］=Am×φ×［σ］=489×0.732×145

=51.9KN＞N=10.39KN

支架稳定性满足要求。

综上，支架受力满足要求。

合集下载

悬挑脚手架施工方案及计算书

悬挑脚手架施工方案及计算书

第 页 共22页 1 目 录

一、工程概况： ...................................... 1

二、架体设计、搭设与拆除 ............................ 2

2。1扣件式钢管脚手架搭设的基本要求 ..................... 2

2。2外架结构构造 ....................................... 2

2.3外架防护构造 ........................................ 3

2.4脚手架的拆除时应符合下列规定： ...................... 3

三、脚手架材质要求 .................................. 4

3。 1钢管 .............................................. 4

3。 2扣件 .............................................. 4

3。 3脚手板 ............................................ 4

3。 4连墙件 ............................................ 4

3. 5安全网 ............................................. 5

四、外脚手架的验收、使用与保养 ...................... 5

五、安全管理 ........................................ 6

六、计算书 .......................................... 6

七、质量保证措施 ................................... 22

脚手架计算书(48x3.0)

脚手架计算书(48x3.0)

PKPM软件出品

安全设施计算软件(2020.7.9)

双排扣件钢管脚手架计算书

依据规范:

《建筑施工脚手架安全技术统一标准》GB51210-2016

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

《建筑结构荷载规范》GB50009-2012

《钢结构设计标准》GB50017-2017

《建筑地基基础设计规范》GB50007-2011

计算参数:

钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度42.0米，12.0米以下采用双管立杆，12.0米以上采用单管立杆。

立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构2.00米，立杆的步距1.80米。

钢管类型为φ48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距2.40米。

施工活荷载为2.0kN/m2，同时考虑2层施工。

脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。

基本风压0.30kN/m2，高度变化系数1.2800，体型系数1.2000。

地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、大横杆的计算:

大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算

大横杆的自重标准值 P

1=0.038kN/m

脚手板的荷载标准值 P

2=0.350×1.050/2=0.184kN/m

活荷载标准值 Q=2.000×1.050/2=1.050kN/m PKPM软件出品

安全设施计算软件(2020.7.9)

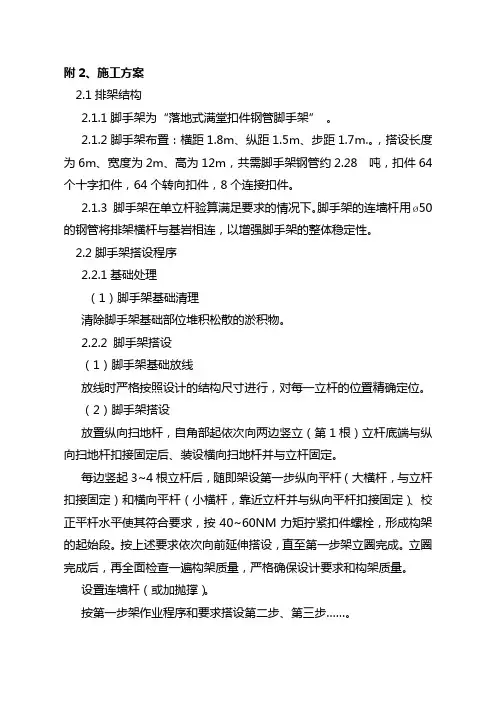

排架施工规范
