中国寰球工程公司楼宇智能化系统工程

有线电视与卫星电视系统第1页有线电视系统本章目录1.甲方对系统功能要求及点位设置...........................................................................22.方案设计...................................................................................................................23.设备选型...................................................................................................................44.设备报价表...............................................................................................................55.系统点表...................................................................................................................66.设备清单...................................................................................................................6中国寰球工程公司楼宇智能化系统工程

有线电视与卫星电视系统第2页1.甲方对系统功能要求及点位设置系统功能要求A、系统网络按860MHZ双向传输设计；B、节目源接歌华有线电视网；C、接收卫星电视节目（4套采用模拟接收传送）D、有线电视与卫星电视混合后一并传输2.方案设计根据系统功能要求及技术指标的约定，本着系统稳定可靠、降低成本、可维性好的原则进行设计。2.1设计依据GY/T106-92《有线电视广播系统技术规范》；GBT6510-97《30MHZ—1GHZ声音和电缆信号的电缆分配系统》；G50200-94《有线电视工程技术规范》；GB50057-95(2000年版)《建筑物防雷规范》2.2设计原则采用成熟、先进的技术和设计思想，运用现有的网络系统集成技术方法，强调系统的先进、实用、安全、使用及管理方便和易于升级等特点。注重系统功能的完善，以发挥最大的效能。实用性：系统建设符合有线电视业务规范及总体要求，满足有线电视宽带综合网络建设的需要。先进性：有线电视技术的发展趋势，采用先进成熟的技术，坚持技术开放性，易于技术更新。可扩充性：方便系统和支撑平台的升级，满足用户对信息需求不断变化的需要，保证系统投资建设的长期性效益。中国寰球工程公司楼宇智能化系统工程

有线电视与卫星电视系统第3页灵活性：通过采用结构化、模块化的设计形式，满足系统及用户各种不同的需求，适应不断变化中的需要。规范性：采用的技术标准要遵循国际标准和国家标准与规范，保证系统发展的延续和可靠性。综合性：以满足系统目标与功能为准则，保证总体方案的设计合理，满足用户的需求，同时便于系统使用过程中的维护，以及今后系统的升级。2.3系统指标图像及伴音指标符合国家GY/T106-92标准。电视系统信号传输质量，主观评定达到四级图像标准；各项技术指标如下：载噪比C/N≥43DB互调失真IM≥57DB交调CM>46DB组合三次差拍CTB>54DB终端电64±4DB2.4系统网络设计2.4.1设备性能选择有源设备选用860MHZ双向传输放大器；线缆均采用75-9缆与四屏蔽缆，减少线路干扰，以提高系统功能的稳定性；为避免各支路间产生串扰及增强系统的屏蔽性，分支分配器选用5-1GHZ的高隔离一体化器件，电缆接头均为冷压头或挤压头。2.4.2网络结构设计网络设计为分支分配式设计，为提高系统的载噪比和减少非线性失真，放大器的输入电平要大于73DB,尽量减少有源器件的串接,无中国寰球工程公司楼宇智能化系统工程

有线电视与卫星电视系统第4页源器件串接不超过五级。根据电缆传输的频率特性，为减少U/V电平差放大器的输出斜率为6DB。在电路结构设计与设备器材的合理选用上，确保系统技术指标符合要求，终端电平64+4DB，图像质量主观评定达到四级。3.设备选型卫星设备选用北京加维生产的PBI系统产品3.1PBI-4000MUV广播级全频道捷变式邻频调制主机(PBI)（入网证书编号：011040100427）采用全频道捷变式邻频调制主机主要是防止与歌华信号冲突后，以调整避开，若固定调制有上述情况就重新购置，造成浪费。（3C证书编号：2003020815000065）是专业级的全频道870MHz捷变式邻频电视调制器，采用高可靠性残留边带滤波器，中频调制信号处理方式；双重PLL频率锁定，性能稳定可靠；射频放大采用进口模块组件，非线性失真小，确保高输出电平；其带外寄生输出抑制度大于60dB（若外加频道滤波器，可大于70dB）；微电脑CPU控制，可编程100个频道，两位LED频道显示；有断电记忆功能，具有频率微调功能，最大微调频率范围可达±4MHz，射频输出电平高达115dBμV，有极好的音频及视频线性度；可用于CATV系统的扩容和节目的增加。3.2PBI-4016C无源十六路频道混合器宽工作频率范围、高稳定、低驻波、低插损、高隔离度；具有良好的电磁屏蔽性，能很好地满足各种类型邻频有线电视系统的配套要求。3.3PBI-K/U高频头中国寰球工程公司楼宇智能化系统工程

有线电视与卫星电视系统第5页有最优本振稳定性能（LO的温度漂移为±100KHz），本振频率为10.75/11.3GHz可选，专门用于Ku波段卫星数字压缩电视信号接收和数据卫星信号接收使用，与常规高频头相比，具有极低的相位噪声和极高的频率稳定度，故可以应用于卫星数据的接收。3.4放大器选用jesmat系统产品窗体顶端双向干线放大器（4735N）4735G放大器安装灵活方便，由二态转接器实现单路或双路等电平输出；组合式模组设计，可依不同的功能需要搭配不同的模组，最适多功能网升级、改造，施工、维护方便快捷、插拔式防高压雷击装置，保证系统正常工作及维护方便；适宜在HFC网和同轴电缆网络系统中用作干线延长放大器；是有线电视网升级换代中的理想备选机型。双向楼栋放大器（4734E）4734EG正向采用philips放大模块，反向为通过型或放大型可选，采用优质的铝合金拉伸外壳，轻便美观，性能优越，非常适合用在CATV干线或支干线末端作为室内型双向楼栋放大器。放大器具有可调均衡器和可调衰减器，方便用户调节。外置输入、输出测试口；电源指示功能，外置保险丝，方便用户检修。4.设备报价表报价说明:选用设备均为广电部有线电视入网设备。本卫星接收申报，接收机用国家规定的同洲产品。由于平面图没有,线材长度为预估。有线电视入网接入费未计在内。中国寰球工程公司楼宇智能化系统工程

有线电视与卫星电视系统第6页卫星设一部KU波段天线,基座在楼封顶前由甲方订做。其卫星座螺杆与楼顶主体钢筋焊接。由于线缆等设备数量为暂估，实际现场得知后根据电平指标再细化设计。由于卫星接收机房与天线放置位不详，与在线电视混合线缆未计。终端点位以原理图为准。5.系统点表楼层A楼B楼C楼小计一层481224二层8412三层12416四层41216五层4121632六层1212合计1126.设备清单序号设备/材料名称规格型号生产商及产地数量单位一、有线电视系统1均衡器杰士美中山26个2衰减器杰士美中山26个3860M双向放大器杰士美中山13个4主干分支器（过电）杰士美中山26个5分支分配器杰士美中山32个6电视终端盒杰士美中山112个775-12L专用头杰士美中山150个875-9L专用头杰士美中山100个975-5挤压头杰士美中山260个1075-12缆新牟山东1600米1175-9L线缆新牟山东1500米1275-5（4P)线缆新牟山东2500米1360V集中供电器（10A)新华上海2个14放大器箱600X400X240订做北京13个中国寰球工程公司楼宇智能化系统工程

有线电视与卫星电视系统第7页15分支分配箱350X450x150订做北京28个16终端电阻迈威深圳10个17电源插入器迈威深圳2个18辅料1套二、卫星电视系统13.2米天线K/U波段华信无锡1个2解码器广电部认定北京4个3捷变调制器PBI北京4个4高频头PBI北京1个5四功分器PBI北京1个642寸液晶电视1台7画面分割器安视深圳1台81.8米机柜订做北京1台9十六路混合器PBI北京1个10卫星避雷器雷迅广东1个11频道滤波器订制北京2个12辅料1套三、线槽、线管1金属管20管Φ201600米2金属管25管Φ2540米

合集下载

一种数字有线电视前端调制器的设计

一种数字有线电视前端调制器的设计

《中国有线电视｝２００８（ｏ２）　

ＣＨＩＮＡ　ＤＩＧｒｎ　Ｌ　ＣＡＢＩ』Ｅ　ＴＶ　③　・数字电视・　

中图分类号：ＴＮ９４９．１９７　文献标识码：Ｂ　文章编号：１００７－７０２２（２００８）０２—０１２１—０３　

一种数字有线电视　

上山　刖骊　调制器的设计　

口谭智斌（广州市电视台，广东广州５１００１０）　

摘要：前端调制器是ＨＦＣ网络实现数据传输的关键设备，从ＤＶＢ—Ｃ标准入手，给出前端调制器组成　

框图，对系统的ＢＣＭ３０３３芯片和ＦＰＧＡ等主要组成模块进行分析与讨论，给出设计方案，最后给出调制　

器性能的实测结果。　

关键词：ＤＶＢ—Ｃ；前端调制器；ＢＣＭ３０３３；ＦＰＧＡ；性能测试　

Ｄｅｓｉｇｎ　ｏｆ　Ｈｅａｄ－ｅｎｄ　Ｍｏｄｕｌａｔｏｒ　ｆｏｒ　Ｄｉｇｉｔａｌ　Ｃａｂｌｅ　Ｔｅｌｅｖｉｓｉｏｎ　

口ＴＡＮ　Ｚｈｉ—ｂｉｎ　

（Ｇｕａｎｇｚｈｏｕ　ＴＶ　Ｓｔａｔｉｏｎ，Ｇｕａｎｇｄｏｎｇ　Ｇｕａｎｇｚｈｏｕ　５１００１０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　Ｈｅａｄ—ｅｎｄ　ｍｏｄｕｌａｔｏｒ　ｉｓ　ｔｈｅ　ｋｅｙ　ｅｑｕｉｐｍｅｎｔ　ｆｏｒ　ｄａｔａ　ｔｒａｎｓｍｉｓｓｉｏｎ　ａｐｐｌｉｅｄ　ｉｎ　ＨＦＣ　ｎｅｔｗｏｒｋ．Ｔｈｉｓ　

ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ＤＶＢ—Ｃ　ｓｔａｎｄａｒｄ．Ｔｈｅｎ　ｉｔ　ｐｕｔｓ　ｆｏｒｗａｒｄ　ｔｈｅ　ｃｏｎｃｅｐｔｕａｌ　ｂｌｏｃｋ　ｄｉａｇｒａｍ　ｏｆ　ｈｅａｄ—ｅｎｄ　ｍｏｄｕｌａｔｏｒ　

ａｎｄ　ａｎａｌｙｚｅｄ　ｔｈｅ　ｍａｉｎ　ｍｏｄｕｌｅｓ　ｏｆ　ｔｈｅ　ｍｏｄｕｌａｔｏｒ．Ｔｈｅｓｅ　ｍｏｄｕｌｅｓ　ｉｎｃｌｕｄｅ　ｔｈｅ　ＢＣＭ３０３３　ｃｈｉｐ　ａｎｄ　ＦｌｅＡ　ｍｏｄ—　

ｕｌｅｓ．Ａｔ　ｌａｓｔ，ｔｈｉｓ　ｐａｐｅｒ　ｐｒｅｓｅｎｔｓ　ｔｈｅ　ｍｅａｓｕｒｉｎｇ　ｒｅｓｕｌｔｓ　ｏｆ　ｍｏｄｕｌａｔｏｒ．　

Ｋｅｙ　ｗｏｒｄｓ：ＤＶＢ—Ｃ；ｈｅａｄ—ｅｎｄ　ｍｏｄｕｌａｔｏｒ；ＢＣＭ３０３３；ＦＰＧＡ；ｐｅｒｆｏｒｍａｎｃｅ　ｔｅｓｔ　

有线电视网络技术教案(第一周)

有线电视网络技术教案(第一周)

有线电视网络技术教案(第一周)

本学期教学的相法：1、要给学生进行分组，2、要充；第一章；1.1有线电视的起源与发展；一起源（略）1940年美国的共用天线；二有线电视的特点；有线电视系统的功能具有以下特点；1、改善了用户电视的收视质量扩大了电视的覆盖范围；开路电视广播具有直线传播的特点，很容易受城市高大；2、用户接收的电视节目数量显著增加频谱资源获得充；有线电视系统本身是一个相对独立的系统

本学期教学的相法：1、要给学生进行分组，2、要充分高计一些问题让学生组队来完成（如，教学楼的有线电视分配，工程设计，针对一颗卫星，设计接收方式，材料的报价，性能分析，等）3、要注意规范学生的报告格式，必要时提示范本；4、接合本学期学生可能提前走，提前设计一些讨论方向，目的让学生自主学习。

第一章

1.1 有线电视的起源与发展

一 起源 （略）1940年美国的共用天线

二 有线电视的特点

有线电视系统的功能具有以下特点

1、 改善了用户电视的收视质量 扩大了电视的覆盖范围

开路电视广播具有直线传播的特点，很容易受城市高大建筑和边远地区地势的影响!而产生弱场强区和阴影区 同时建筑物和高山等不仅会阻挡电波 而且还能造成电波的多次反射。因而产生对电视图像的干扰，另外，受电视台发射功率限制和空间介质对电视信号传播的衰减，使得距发射台较远地区的信号强度大为降低。由于各电视发射台的位置、高度和发射功率各不相同，用户接收到的信号强度差别很大 这些客观因素存在 使个体接收的用户难以收看到高质量的电视节目。然而对有线电视台来说，则可以通过选用高增益天线，增加天线放大器、加高接收天线高度和选择合适的位置安装天线等措施提高接收信号的质量，再通过有线电视系统传输给用户，从而改善了处于不利地理位置和接收环境下用户的收视效果

进而扩大了电视的覆盖范围。

2、 用户接收的电视节目数量显著增加 频谱资源获得充分利用

有线电视系统本身是一个相对独立的系统。它既不受开路电视信号的影响，也不会对其他系统产生干扰。因而可最大限度地利用频率资源，有线电视系统通过采用先进的邻频处理技术和启用在开路电视中不可能使用的增补频道。更进一步大大增加了系统内传送节目的数量，节目数达数十套之多。特别是近几年来数字压缩技术的发展，使有线电视系统可以传送的节目数超过了上百套。

有线电视网络中电缆架设引起的故障一例

有线电视网络中电缆架设引起的故障一例

《西部广播电视＞２００２年第ｌＯ期　有线电视网络中电缆架设引起的故障一例　张春伊　（哈密有线电视台工程部，新疆哈密市８３９０００）　有线电视网络是一个较为复杂的系统工程。它　要把前端或光端机输出的信号高质量地传送到每一　个用户的终端，需要经过诸多的环节。其中，电缆　的架设是一个非常重要的环节，它直接关系到信号　传输的质量。　目前，在除光缆以外的电缆主干线中，我国大　多数地、市的电视网络采用的是７５—１２物理高发　泡电缆或铝带电缆。这类电缆的损耗小、传输质量　高。但是，在大规模的电缆架设中如果不按照正确　的方法放线、架设，就极容易造成故障隐患，轻者　会影响电缆传输的特性，重者会使某些频道信号衰　减特别大，甚至使电缆报废。　过去，我们在处理有线电视网络的故障中，就　曾遇到过因电缆故障而引起Ｕ端衰减过大，全带　宽信号高低不平的情况，最后不得不更换电缆。　故障现象：我市天山北路三岔路口至火车站的　一段街道，两年前因道路扩建挪动了杆位和电缆，　经重新架设后，发现从三岔路口分支器至市证券公　司门前干线放大器之间，出现了电缆信号Ｕ段电　平衰减过大，全带宽信号高低不平的异常情况。采　取更换分支器，更换和重做电缆接头的办法，仍不　能排除故障；后经架上梯子，一段一段反复勘查电　缆，发现在接近干线放大器约３０ｍ的电缆上，有　弯折后受损变形的迹象。在切除、更换这一杆距的　时，应及时现场修改。这项工作的记录资料是后面　设计工作的基础，必须认真、仔细、准确。　２．２．２前端、分前端覆盖面的划分。每个分前端　覆盖３～５万户左右，各分前端覆盖面不一定要求　平均，可根据区域情况的不同区别对待。如高新技　术区、商贸密集区、经济发达区的覆盖面可适当小　些，贫困地区和一般居民区覆盖面可适当大些。　２．２．３光节点覆盖面的划分。为了更好地开展交　互业务，根据所调查的实际用户数（已装的和未装　的满负荷计算），建议每２５０－－５００户建立一个光节　点，若仍采用２０００户建立一个光节点，则最好采　用星型分配，每个电平输出口服务数尽量相等，以　便今后平滑升级到每个光节点２５０－－５００户。　２．２．４光节点位置设置及光缆、同轴电缆线路路　径的勘测。在选择光节点位置时应充分考虑到能方　便地引入交流电源或电源，以便于施工和维护；对　较永久的地点，要避开腐蚀、雷击和强干扰区域。　光缆、同轴电缆线路在市内要选择管道或直埋方　式，在郊外应根据实际地形而定。管道或直埋方式　比架空方式安全、可靠，故障率较小，维护工作量　也较小，但相应投资较高。管道或直埋方式在选择　１Ｏ一１２　路径时同样要避开腐蚀、雷击和强干扰区域，并要　避开不稳定地区（如将来要拆移等）。路径要选择　捷径，以减少投资，保证电气质量。　２．２．５设计图纸。设计图纸内容要符合实际，设　备、器材选用要合理确切，图面要清晰美观、数据　完整、计算正确，表达要准确，图例要一致（国标　或企标），签署齐全。　、　２．２．６利用电子地图进行地理信息（ＧＩＳ）系统　管理，可以实现对有线电视ＨＦＣ网光传输系统和　同轴传输系统的线路管理，以及在线设备、器材的　管理，且能方便的升级。　３配合施工　设计文件交付后，在施工单位施工前，设计单　位应向施工单位进行技术交底，其内容主要为：设　计原则、意图和施工中的注意事项，以及有特别施　工要求的地方。在施工中当发现现场实际情况与设　计图纸不相符时，设计单位应与施工单位到现场勘　测解决，对修改部分应在设计文件中标注。▲　（收稿日期：２００２—０８—２０）　

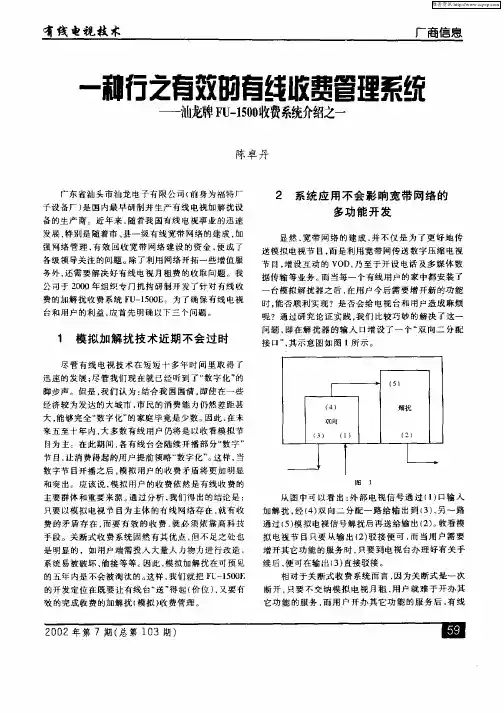

一种行之有效的有线收费管理系统—汕龙牌FU—1500收费系统介绍之一
