有线电视系统(基础理论)

有线电视基本知识三篇篇一：有线电视基本知识一、有线电视系统平台的结构有线电视系统，它是由前端系统、网络系统、用户终端三大部分组成，其中，前端系统是整个有线电视系统的核心，网络是系统的基础平台，用户终端是实现最终的结果。

1．前端系统前端系统是有线电视网络的信息源、交换中心，其地位和作用是不言而喻的，常被业界誉为“心脏”。

而今天的数字电视前端包含的内容却更加广泛。

从地面站到前端机房共同组成了信息接收、处理、管理和播出网络。

前端设备数量较多，种类各异，所处理的信号大都属于高频率低功率，极易受到其他干扰源的影响。

而信号质量的优劣直接影响到传输网络的功能发挥及终端接收的效果。

同时，它要不间断地完成下行信号的传播(随着业务的开展，还要能处理上行信号)。

因此，前端机房的稳定性直接关系到整个网络的安全。

我国有线电视系统大多采用860MHz HFC宽带网传输系统。

目前可传送56套电视节目。

HFC在有线电视行业是光纤与同轴电缆混合传输网络的简称。

现在中型和大型有线电视网络都采用这种传输模式。

节目来源通常有4种：接收卫星电视节目；用无线接收开路电视节目；用微波接收电视节目；自办节目。

卫星天线、微波天线及开路天线接收到的信号经卫星接收机、解调器及微波中频解调器处理成视、音频信号。

为了实现多套节目同时传输，需要把0－6MHZ音、视频信号传变成不同频道的射频信号，我们把这个低频信号变为高频信号的过程叫调制。

如：把中央一台变为5频道（84－92MHZ，见电视频道划分表）；把中央二台变为7频道（175－183MHZ）。

把经过调制的信号，通过混合器送入传输网络系统。

这样一条电视信号线上就可以同时传送几十套电视节目。

所以从前端机房送出的电视信号只可能有两种：光信号和射频信号。

光信号由光缆传输，射频信号由同轴电缆传输。

2、节目录制和播出系统节目录制和播出系统是各电视台制作、编辑和播出节目的地方，它为有线电视系统提供本地节目源。

节目制作和播出系统由下面几个部分构成：摄像机：采集图像素材。

单元一有线电视系统一、应用场所与作用有线电视系统的主要设置场所为住宅建筑，其主要作用是改善广播电视的收视条件和增强抗干扰性能。

早期的电视都是以无线、空间波的形式来传送电视信号的，这样的优点是设备投资少，见效快，缺点是信号的传送受到地形、地貌的影响，信号质量较差。

为了改善收视效果，人们开发并使用了有线电视系统。

同时在某些场合下还可以进行其他图像、数据、信息传输。

二、组成与工作原理CA TV系统如下图所示，主要由前端系统、传输系统、分配系统三个部分组成。

㈠前端系统前端系统由信号源部分和信号处理部分组成。

1．信号源部分。

信号源部分是对系统提供视频和音频信号等多种信号源。

信号源部分的主要器件有地面电视接收天线、卫星电视接收天线、卫星电视接收机、光缆信号源、各类摄录放像设备、多媒体计算机设备等。

2．信号处理部分。

对系统提供的信号进行必要的处理和控制，其主要器件有天线放大器、宽带放大器、衰减器、调制器、解调器、滤波器、频道变换器、混合器等。

㈡传输系统传输系统的任务是把前端输出的高质量信号尽可能保质保量地送给用户分配网络。

传输系统的质量对整个系统有直接的影响。

其主要器件根据使用的传输线缆的不同而不同。

在电缆传输系统中主要有干线放大器、同轴电缆、均衡器等，在光缆传输系统中主要有光发射器、光接收机、光缆等。

㈢分配系统分配系统是把干线传输的射频信号分配给系统内的所有用户，并保证各用户的信号质量和各用户终端的电平均衡度。

其主要器件有同轴电缆、线路延长放大器、分支器、分配器、用户终端（即电视出口插座）等。

按系统中不同传输介质分类，有线电视系统可以分为全同轴电缆系统、光缆与同轴电缆混合系统、微波与同轴电缆混合系统和全光缆系统。

✧传输系统和分配系统都使用同轴电缆为全同轴电缆系统。

由于电缆对信号的损耗较大，所以全同轴电缆系统目前仅有小型系统还采用这种传输方式。

✧光缆与同轴电缆相结合的系统目前大、中型系统一般均为这种系统。

通常干线用光缆，分配系统用同轴电缆。

有线电视系统目录1.1 设计说明 (3)1.2 系统设计依据 (3)1.3系统设计原则 (3)1.4 有线电视系统用户和分布 (4)1.5 系统功能及设备选型 (4)1.5.1 信号接收和处理 (4)1.5.2 干线传输 (4)1.5.3 支线和用户部分 (5)1.6 有线电视部分布线工程报价 (5)1.7 技术规格偏离表 (5)有线电视系统1.1 设计说明随着社会信息化程度的日益深化，各种流通信息的种类越来越多(包括语音、数据、图像等)、量也越来越大，现有用户窄带接入网已不适应这一需求，如何使用户能通过简单的一条线路来获得语音、数据、图像等的综合集成信息？顺应这种新形势，宽带接入技术在近几进年来获得了迅猛发展，其中光纤、同轴电缆混合（HFC）网络即位当前宽带接入公认的主流技术之一。

并且全国范围的广电系统已将其主干网逐步改造成光缆，为向用户提供HFC 宽带接入服务提供了部分基本条件，顺应了现代信息通信网络时代的发展趋势，成为信息高速公路建设的一部分。

本系统采用5~860MHZ双向邻频传输方式，能够适应今后各种数据业务及多媒体业务，为信息高速公路及一些增值服务如VOD、Internet接入等提供了一个优化的网络平台。

1.2 系统设计依据（一）、GB50200—94《有线电视系统工程技术规范》（二）、GB6510—86《30MHZ~1GHZ声音和电视信号的电缆分配系统》（三）、GBJ57—83《建筑防雷设计规范》（四）、GBJ79—85《工业企业通信接地设计规范》（五）、JGJ/T16—92《民用建筑电气设计规范》1.3系统设计原则本有线电视系统具有兼容性、扩展性、开放性及便利性等特点：兼容性：集成不同厂商不同类型的先进产品，保证系统随技术的发展和科学的进步，能不断得到升级和完备。

开放性：系统保证已有线电视台并网运行，为适应多功能和外向型发展的需要,向用户提供舒适、安全的环境。

服务性和便捷性：系统各个用户点的设置尽量考虑使用户能最方便的使用。

有线电视基础知识有线电视基础知识第一节一、有线电视的组成有线电视的组成信号源、前端、干线传输系统、用户分配系统信号源：是有线电视的信号的源头。

我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目）前端：常语也就是有线电视的总机房。

前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。

各个乡镇还有分前端，分前端主要由光接收机、光发射机、光分路器等设备组成。

干线传输系统：作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。

干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。

用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。

用户分配网络结构有树枝型、星型、混合型三种结构。

光接收机：作用是将干线系统传输的光信号转变成电信号。

放大器：作用是将电缆的衰减进行放大补偿。

放大器分为60伏内供电和220伏市电两种。

我们网络现用的以60伏内供电为主。

放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。

入户电平值应在65--80db,我们现在对于施工队的要求是70db正负3db .电缆：我们系统现在所用的电缆有-9、-7、-5三种。

（1）-9电缆主要运用于放大器之间传输。

（2）-7电缆主要运用于放大器到用户分配端之间。

（3）-5电缆主要运用于分支、分配器到用户电视之间。

系统内电缆的阻抗值为75（欧姆）。

二、有线电视的分类干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统有线网络系统分为：A系统10万户以上 B系统10万户以下有线系统频率分为：300兆（MHZ）550兆（MHZ）750兆（MHZ）860兆（MHZ）1000兆（MHZ）第二节一、同轴电缆的结构（1）同轴电缆的结构：内导体、绝缘介质、外导体（屏蔽层）、护套1、内导体（就是电缆中的芯线）：作用是传输供电电流和有线电视信号的主体。

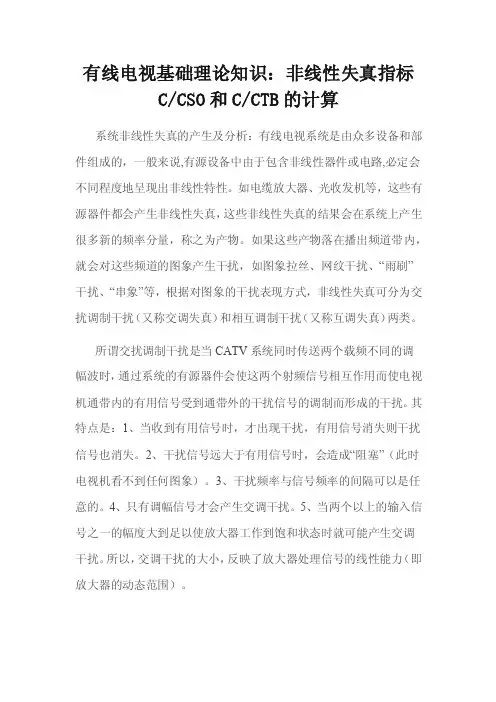

有线电视基础理论知识：非线性失真指标C/CSO和C/CTB的计算系统非线性失真的产生及分析：有线电视系统是由众多设备和部件组成的，一般来说,有源设备中由于包含非线性器件或电路,必定会不同程度地呈现出非线性特性。

如电缆放大器、光收发机等，这些有源器件都会产生非线性失真，这些非线性失真的结果会在系统上产生很多新的频率分量，称之为产物。

如果这些产物落在播出频道带内，就会对这些频道的图象产生干扰，如图象拉丝、网纹干扰、“雨刷”干扰、“串象”等，根据对图象的干扰表现方式，非线性失真可分为交扰调制干扰（又称交调失真）和相互调制干扰（又称互调失真）两类。

所谓交扰调制干扰是当CATV系统同时传送两个载频不同的调幅波时，通过系统的有源器件会使这两个射频信号相互作用而使电视机通带内的有用信号受到通带外的干扰信号的调制而形成的干扰。

其特点是：1、当收到有用信号时，才出现干扰，有用信号消失则干扰信号也消失。

2、干扰信号远大于有用信号时，会造成“阻塞”（此时电视机看不到任何图象）。

3、干扰频率与信号频率的间隔可以是任意的。

4、只有调幅信号才会产生交调干扰。

5、当两个以上的输入信号之一的幅度大到足以使放大器工作到饱和状态时就可能产生交调干扰。

所以，交调干扰的大小，反映了放大器处理信号的线性能力（即放大器的动态范围）。

所谓相互干扰或相互调制，是由两个以上的频率成分差拍（加或减）后产生新的频率分量，这些新的频率分量和任一输入信号的频率都不同，但当它落在某一输入信号的频带中间就会形成相互干扰。

相互干扰在图象上表现为一种网纹干扰。

互调干扰和交调干扰一般是同时发生的。

任何一个有非线性失真的设备（如放大器），在正常的使用情况下，它的输出电压和输入电压的关系可用下式近似表示：U0=K1Ui+K2Ui2+K3Ui3其中K2Ui2称为二阶项，K3Ui3称为三次项。

上式中U0是输出电压，Ui是输入电压。

现在假设有两个信号A 和B同时输入，那末输入信号的表达式：Ui=ACOSω1t+BCOSω2t 输出电压：U0=K1(A COSω1t+BCOSω2t)+k2(ACOSω1t+BCOSω2t)2+K3(ACOSω1 t+BCOSω2t)3上式的第一项是我们需要的信号，它将输入信号Ui放大了K1倍。

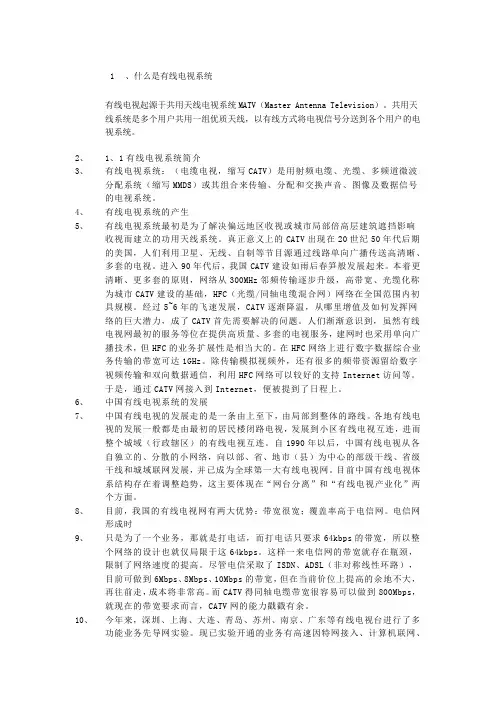

1、什么是有线电视系统有线电视起源于共用天线电视系统MATV（Master Antenna Television）。

共用天线系统是多个用户共用一组优质天线，以有线方式将电视信号分送到各个用户的电视系统。

2、1、1有线电视系统简介3、有线电视系统：（电缆电视，缩写CATV）是用射频电缆、光缆、多频道微波分配系统（缩写MMDS）或其组合来传输、分配和交换声音、图像及数据信号的电视系统。

4、有线电视系统的产生5、有线电视系统最初是为了解决偏远地区收视或城市局部倍高层建筑遮挡影响收视而建立的功用天线系统。

真正意义上的CATV出现在20世纪50年代后期的美国，人们利用卫星、无线、自制等节目源通过线路单向广播传送高清晰、多套的电视。

进入90年代后，我国CATV建设如雨后春笋般发展起来。

本着更清晰、更多套的原则，网络从300MHz邻频传输逐步升级，高带宽、光缆化称为城市CATV建设的基础，HFC（光缆/同轴电缆混合网）网络在全国范围内初具规模。

经过5~6年的飞速发展，CATV逐渐降温，从哪里增值及如何发挥网络的巨大潜力，成了CATV首先需要解决的问题。

人们渐渐意识到，虽然有线电视网最初的服务等位在提供高质量、多套的电视服务，建网时也采用单向广播技术，但HFC的业务扩展性是相当大的。

在HFC网络上进行数字数据综合业务传输的带宽可达1GHz。

除传输模拟视频外，还有很多的频带资源留给数字视频传输和双向数据通信，利用HFC网络可以较好的支持Internet访问等。

于是，通过CATV网接入到Internet，便被提到了日程上。

6、中国有线电视系统的发展7、中国有线电视的发展走的是一条由上至下，由局部到整体的路线。

各地有线电视的发展一般都是由最初的居民楼闭路电视，发展到小区有线电视互连，进而整个城域（行政辖区）的有线电视互连。

自1990年以后，中国有线电视从各自独立的、分散的小网络，向以部、省、地市（县）为中心的部级干线、省级干线和城域联网发展，并已成为全球第一大有线电视网。
