国安抽穿发电机转子安全措施

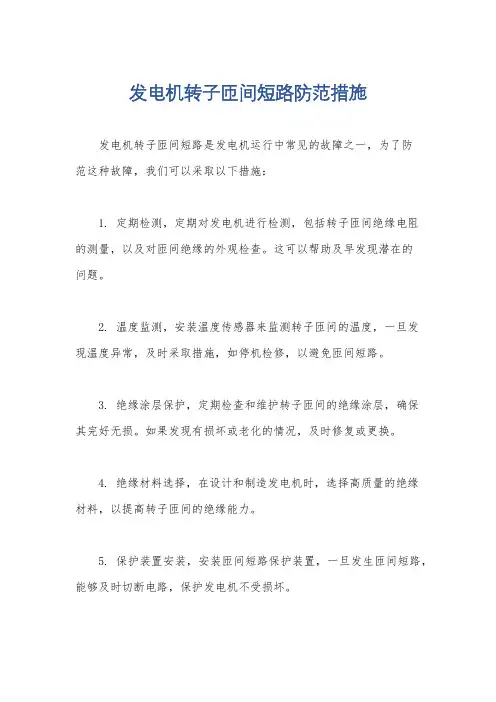

发电机转子匝间短路防范措施
发电机转子匝间短路是发电机运行中常见的故障之一，为了防
范这种故障，我们可以采取以下措施：
1. 定期检测，定期对发电机进行检测，包括转子匝间绝缘电阻
的测量，以及对匝间绝缘的外观检查。

这可以帮助及早发现潜在的
问题。

2. 温度监测，安装温度传感器来监测转子匝间的温度，一旦发
现温度异常，及时采取措施，如停机检修，以避免匝间短路。

3. 绝缘涂层保护，定期检查和维护转子匝间的绝缘涂层，确保
其完好无损。

如果发现有损坏或老化的情况，及时修复或更换。

4. 绝缘材料选择，在设计和制造发电机时，选择高质量的绝缘
材料，以提高转子匝间的绝缘能力。

5. 保护装置安装，安装匝间短路保护装置，一旦发生匝间短路，能够及时切断电路，保护发电机不受损坏。

6. 操作规程，制定严格的操作规程，包括发电机的启动、运行
和停机等各个环节，确保操作人员按照规程操作，减少匝间短路的
风险。

总的来说，预防发电机转子匝间短路的发生需要综合考虑设计、制造、安装、运行和维护等多个方面的因素，只有全面而严格地执
行相关措施，才能有效地降低匝间短路的风险，保障发电机的安全
运行。

#1机组发电机检修穿转子组织、技术、安全措施批准：审核：编写：湖南火电建设有限公司2019年03月21日国电宝庆电厂#1机组扩大性C级检修发电机穿转子措施1、概述国电湖南宝庆煤电厂#1机组发电机为哈尔滨电机有限责任公司生产的QFSN-660-2型水-氢-氢冷却发电机。

该型号发电机转子总重约69吨，全长12151mm,转子最大处直径1238mm。

2、施工组织措施2.1 为了在#1机穿转子过程中，分工合理、责任到位，工作协调一致，服从指挥，现场有关工作人员分工如下：.1.1 现场施工总指挥：杨玉龙；2.1.2 现场技术总指挥：夏志坤；2.1.3 现场施工负责：黄茂盛；2.1.4 现场质量技术负责：李骏龙、曹喜贤；2.1.5现场质检员：王明跃；2.1.6 现场安全负责：冯茂春；2.1.7 吊装指挥：；2.1.8 起重工：邓光耀；2.1.9 行车司机：；2.1.10 发电机汽端施工人员：李胜章、湛孙堂、蔡彪、文轩；2.1.11 发电机励端施工人员：郑光华、段斌、刘伟、李峰；2.1.12 定子监护人员：黎湘；2.2 注意及要求穿转子作业中应统一现场指挥，不允许多人指挥，所有作业均应服从总指挥的统一指挥命令。

穿转子时发现异常情况应立即汇报总指挥，但起重人员发现威胁人身、设备的安全问题时可终止起吊作业后汇报总指挥。

穿转子时甲方及施工方所有监督人员、负责人到位并落实各项措施后汇报甲方现场指挥，由甲方现场指挥根据人员、措施落实情况汇报检修总指挥，由检修总指挥发布是否进行穿转子的命令。

3、安全施工措施13.1 发电机穿转子应严格遵守安全施工管理规定，转子上套箍、风扇、护环、轴封等部位不得作为起吊和支撑点，在施工中不得碰撞，轴颈和风挡、油挡等处的光滑轴面上，不得绑扎钢丝绳。

3.2 钢丝绳在转子上应有两个绑扎点，两点之间的距离一般不小于500-700mm，绑扎时钢丝绳应在转子上缠绕一圈并锁紧，防止滑动。

3.3 钢丝绳绑扎不得损伤转子表面，应用软性材料缠裹钢丝绳，在转子表面垫以保护工具，使大齿在竖直方向，并注意所垫的板条分布在槽楔之间的小齿上，不使槽楔受力。

电厂6号发电机抽（穿）转子项目“三措两案”设备管理部2020年1月10日一、项目概况 (4)二、组织措施 (5)三、技术措施 (6)四、安全措施 (7)五、施工方案 (8)六、应急预案 (13)一、项目概况：6号发电机是哈尔滨电机厂有限责任公司生产的QFSN－320－2型汽轮发电机，发电机机座为整体式，机座内腔沿圆周方向均布18根弹性定位筋，构成机座和铁芯间的弹性支撑结构，发电机冷却方式为水氢氢冷却，定子绕组及连接线，出线瓷套为水内冷，转子绕组氢内冷、定子铁芯及端部结构件为氢表面冷却。

发电机由320MW汽轮机直接拖动，旋转方向从汽轮机端看为顺时针方向旋转，机内采用两端轴流式风扇的闭式循环多路通风系统，机内氢气由氢气冷却器通水冷却，发电机采用自并励静止励磁方式。

为确保项目的安全有序实施，项目质量可控在控，特制定本“三措两案”。

二、组织措施1 为了本项目保质保量安全完工，特成立以下组织机构：现场总协调：项目经理：技术负责人：运行负责：安全负责员：安全监察部：班组长：施工成员：设备维修部电机班成员、综合班成员2 各岗位主要职责组织协调6号发电机抽转子工作，提前准备好检修工具和试验仪器，确保按期完成抽（装）转子、发电机风压试验等全部工作，确保机组检修质量全优、风压试验一次合格、机组顺利启动并网，要求如下：各方职责：设备管理部：施工管理协调，负责工作票安全措施、危险点控制措施的审核，三措两案的编制。

发电部：负责工作票安全措施的执行及施工结束后系统投运。

设备维修部：施工组织、工期进度控制及施工安全管理，确保检修工作在规定时间内安全高效完成。

项目经理：负责整个施工的具体组织管理工作。

负责审查本施工“三措”，检查安全生产保证体系，监督、检查规章制度执行情况，对现场安全和质量进行抽查和指导。

技术质量负责人：负责整个施工的安全技术管理工作。

负责审查本施工“三措”，监督、检查规章制度执行情况，检查规章制度执行情况，重点对施工现场的安全和质量进行检查和指导。

#4发电机抽转子安全技术措施编制：初审：复审：批准：年月日#4发电机抽转子安全技术措施1. 项目概述胜利发电厂#4发电机于2008年9月进行大修，根据规程要求，对大修中的发电机要进行抽转子工作，便于对发电机定子及转子进行检查、试验。

为保障发电机转子顺利从发电机定子中抽出，特制定本安全技术措施。

2. 编制依据2.1 依据QFSN-300-2-20型300MW汽轮发电机技术条件2.2 依据Q/SSD 034-2004 300WM汽轮发电机检修规程2.3 依据[2005]83号《国家电网公司电力安全工作规程》3. 技术措施（执行人：姚道伟监督人：王洪德）3.1发电机抽转子前技术措施3.1.1先将发电机转子与汽机低压缸转子的联轴器拆开，并将盘车电机拆除。

3.1.2将发电机滑环的刷架等拆除，并做好位置标记。

专用导轨按要求敷设牢固（专用导轨敷设的要平行，且两导轨的中心与定子中心要一致，末端没有翘起），配重块滑车安装牢固。

3.1.3抽转子前，确认转子大齿位置，确保转子大齿在垂直位置。

3.1.4将发电机两侧内上端盖、转子汽励两端风叶等全部拆除，拆除时注意不得碰伤各个部件，并做好标记。

3.2 发电机抽转子过程中技术措施3.2.1人员分工：发电机两侧各有两人看间隙，一人扶假轴，两侧各有一人传递命令，一人为总指挥，严禁他人乱指挥。

3.2.2用行车和导链吊起假轴，调整水平后，吊到发电机连轴器处穿入螺帽拧紧。

将假轴内节全部拉出（长度3300mm），将转子大齿盘至垂直位置。

3.2.3用钢丝绳挂在励端大轴轴肩处，用励侧行车将励端大轴缓慢吊起，装上配重小车后将行车放下由小车支起大轴，由汽机拆下轴瓦并将下端盖下沉（以不防碍抽转子为准）3.2.4将钢丝绳挂在假轴内节外端，用汽侧行车将汽端大轴缓慢吊起，将大轴由支架、千斤顶支起，由汽机拆下汽端下端盖定位销及螺栓。

将下端盖下沉。

（以不防碍抽转子为准）3.2.5在发电机汽、励两端各站2人，用透光法观察定、转子间隙，并通过传令人与指挥及时联系，随时调整定转子间的气隙。
