《焊缝符号表示法》应用示例

  • 格式：doc
  • 大小：1.25 MB
  • 文档页数：15

《焊缝符号表示法》应用示例

为进一步学好、用好，规范图样设计，提高焊接质量。现根据自己的工作体验，进一步推动“焊缝符号表示法”的运用，特整
理出这份材料，供各位参考。

一、 总则：
1、焊缝基本符号中仅对适用于我厂生产实际的几种焊缝作较为详细的介绍。
2、辅助符号与补充符号部分介绍。
3、焊缝尺寸符号及其选用范围，在介绍基本符号时同时介绍，并只介绍与基本符号相关的部分。
二、几个概念
手工电弧焊接头及坡口的形式。
由于结构形状、工件厚度及对接头质量的要求不同，其接头及坡口形式也就不同。
1、焊接接头——用焊接方法，把两块钢板连接在一起，它们连接的地方，就叫做焊接接头。
2、坡口——为了保证接头质量，在焊前把工件接口处予制成各种形状，叫做坡口。
3、根部间隙——两钢板接边间隙谓之根部间隙。根部间隙是为了保证根部焊透，并要求装配间隙沿接边均匀一致，根部间隙
一般留0～2mm，板厚愈大间隙随之增大。
4、坡口角度——坡口角是用来使电弧沿板厚熔入一定的深度，保证焊缝根部即钝边的焊透。并获得良好的焊缝成形和便于清
渣。但坡口角增加会增加填充金属量，使焊接生产率降低。对于合金钢而言，开坡口的目的，有时还为了调节基体金属与填充
金属的比例，以控制焊缝的化学成分。

5、钝边——钝边的作用主要是防止烧穿，但钝边尺寸不能过大，要保证底层焊缝的焊透。
三、焊缝基本符号，焊缝尺寸符号在图样上的标注见以下各表：
注：关于尺寸符号的说明
、 在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的。
、 在基本符号的左侧无任何标注且又无其他说明时表示对接焊缝要完全焊透。 1
序
号

焊缝名称 接头型式 坡

口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅰ
I

形
焊
缝

对接接头 无坡口 ＝ 1～6 b：0～2
s： (0.8～1)
δ

角接接头 无坡口 ＝ 2～8 b：0～2
s：(0.8～1)
δ

对接接头 无坡口 ＝ 2～8 b：0～2
s：(0.8～1)
δ

＝
2
序 号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅱ
V

形
焊
缝

对接接头 V形坡口 V 3～26 ：6070
b：12
s：δ

角接接头 V形坡口 V 12～30 ：6070
b：03
s：δ

`
双
面
V
形
焊
缝

对接接头 双面V形坡口 X 10～26 ：6070
s：δ

3
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标 注 示 例

Ⅲ
单

边
V
形
焊
缝

对接接头 单边V形坡口 3～26 β：3040
s：δ

角接接头 单边V形坡口 6～30 β：3040
s：δ

双面单边V形焊缝 对接接头 双面单边V形坡口 K 10～70 β：3040
s：δ

4
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅳ 带 钝 边 的 V 形 焊 缝 对接接头 带钝边的V形坡口 Y 3～26 ：6070
：12
b：12
s：

角接接头 带钝边的V形坡口 Y 12～30 ：6070
：2
b：03
s

双面带钝边的V形焊缝 对接接头 双面带钝边的V形坡口 12-26 ：6070
：1～2
b：1～2
s

5
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅴ 带 钝 边 的 V 形 焊 缝 对接接头 带钝边的单边V形坡口 3～26 ：3040
：12
b：12
s：

T型接头 带钝边单边V形坡口
6～30 ：50

：12
b：13
s：

双面带钝边单边V形坡口 20～40 ：50
：2
b：2
s

角接接头 双面带钝边单边V形坡口 20～30 ：50
：2
b：2
s

双面带钝边单边V形焊缝 对接接头 双面带钝边单边V形坡口 12～30 ：50
：2
b：2
s
6
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅵ 角 焊 缝 T型接头 无坡口 2～30 b：02
k：415

角接接头 无坡口 2～20 b：02
k：48

T型接头 无坡口
2～30 b：12

k：610
7
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅵ 角 焊 缝 十字接头 无坡口 2～30 b：02
k：510

2～30 b：02
k：510

搭接接头 无坡口 2～30
k：
L：≥2（δ1+
δ）
k：
L：≥2（δ1+
δ）

8
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅵ 角 焊 缝 搭接接头 无坡
口

断续角焊缝 T型接头 无坡
口
L：

承重件：25~30
非承重件：
15~20
e：
承重件：50~100
非承重件：
50~120
n：
交错断续焊角焊缝 T型接头 无坡
口
L：

承重件：25~30
非承重件：15~20
e：
承重件：50~100
非承重件：50~120
n：

9

序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅶ 塞 焊 缝 搭接接头 2--6 n：
d≥2δ
e：
搭接接头 2--6 ：50
d≥2δ
n:

槽焊缝 搭
接
接
头

2--6
L：

e：
c
≥2δ

n：

10
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例
Ⅷ 点 焊 缝 （ 电阻焊） 搭接接头 O 1～6 d：
e：
n：

搭接接头 O 1～6 d：
e：
n：

11
序号 焊缝名称 接头型式 坡口型式 示 意 图 符号 板厚 （mm） 尺寸符号及
选用范围(mm)
标注示例

Ⅸ 特 殊 焊 缝 卷
边
接
头

╮╭

1~2

单
边
卷
边
接
头

╭
1~2

堆
焊
B

12
四、辅助符号，补充符号在图样上的标注 见表1、表2
表1、辅助符号的应用示例
名称 符号组合 图 示 法 标 注 方 法
平面V
形对接
焊缝
V

凹面角
焊缝

表2、补充符号的应用示例
示 意 图 标 注 示 例 说 明
工作三面带有角焊缝，焊接方法为
手工电弧焊

表示现场沿工件周围施焊，焊接方
法为CO2气体保护焊。

13
五、 金属焊接及钎焊方法在图样上的表示代号
1、111——手工电弧焊（涂料焊条熔化极及电弧焊）
2、135——MIAG：熔化极非惰性气体保护焊（含二氧化碳气体保护焊）
3、21 ——点焊（电阻焊）
4、311——氧—乙炔焊（气焊）
5、781——螺柱电弧焊。
6、782——螺柱电阻焊。

注：关于尺寸符号的说明
3、 在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的。
4、 在基本符号的左侧无任何标注且又无其他说明时表示对接焊缝要完全焊透。

14

合集下载

焊缝符号详解和焊接方法代号

焊缝符号详解和焊接方法代号


路漫漫其修远兮, 吾将上下而求索
2、基本符号和指引线的位置规定
2.1基本要求 在焊缝符号中，基本符号和指引线为基本要素。焊缝的准确位置通常
由基本符号和指引线之间的相对位置决定，具体位置包括： -------箭头线的位置 -------基准线的位置 -------基本符号的位置
2.2指引线 指引线由箭头线和基准线（实线和虚线）组成，见图1。
4.3.4 尾部标注内容的次序
路漫漫其修远兮, 吾将上下而求索
5、尺寸标注示例
路漫漫其修远兮, 吾将上下而求索
路漫漫其修远兮, 吾将上下而求索
三、焊接方法代号
在焊接结构图样上，为了简化的标注和说明， GB/T5185-2005中 规定了多种焊接方法代号，常用主要焊接方法代号下表所示
焊接方法 电弧焊 焊条电弧焊
路漫漫其修远兮, 吾将上下而求索
2.2.1箭头线 箭头直接指向的接头侧为“接头的箭头侧”，与之相对的则为“接头的
非箭头侧”，参见图2。
路漫漫其修远兮, 吾将上下而求索
2.2.2 基准线 基准线一般应与图样的底边平行，必要时也可与底边垂直。 实线和虚线的位置可根据需要互换。
2.3 基本符号与基准线的相对位置 -------基本符号在实线侧时，表示焊缝在箭头侧，参见图3a)； -------基本符号在虚线侧时，表示焊缝在非箭头侧，参见图3b)； -------对称焊缝允许省略虚线，参见图3c）； -------在明确焊缝分布位置的情况下，有些双面焊缝也可省略虚线，参见图 3d)。
路漫漫其修远兮, 吾将上下而求索
表示双面焊缝，上面为坡口 角度，钝边为2㎜，根部间隙 为2㎜的单边V形对接焊缝， 下面是焊脚为8㎜的角焊缝。
表示单面角焊缝，焊脚为6 ㎜，现场施工，焊接方法为焊 条电弧焊。
焊缝符号表示方法.完整版ppt资料

焊缝符号表示方法.完整版ppt资料


补充符号见表4所示，它是用来补充说明有关焊缝或接头的某
些特征〔如外表形状、衬垫、焊缝分布、施焊地点等〕。
表4
交错焊缝的定义是“表示焊缝由一组交错断续的相同焊缝组成〞。 表4 为便于记忆采用分项比照列成表6。 〔10〕角焊缝的尺寸在焊缝符号上的标注 当箭头线指向焊缝的另一侧时，根本符号应标注在基准线的虚线侧，如图5c中的V形焊缝的标注以及图6中下方的角焊缝。 图1 常见的焊缝接头和焊缝形式 图2表示四周有焊缝 “ 〞的用法 其中以电弧焊应用最广。 〔9〕标注比照
焊接定义 焊接是将零件的连接处加热熔化，或者加热加压熔化〔用或不用填充材料〕，
使连接处熔合为一体的制造工艺，焊接属于不可拆连接。
常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其中以电弧焊
应用最广。
（a）对接接头、焊缝 （b）搭接接头、点焊缝 （c）T形接头、角焊缝
图1 常见的焊缝接头和焊缝形式
焊缝的表示方法
〔4〕基准线的虚线也可以画在基准线实线的上方，如图5c所示。
〔5〕当箭头线直接指向焊缝时，根本符号应标注在实线侧， 如图6中的角焊缝符号。当箭头线指向焊缝的另一侧时，根 本符号应标注在基准线的虚线侧，如图5c中的V形焊缝的标 注以及图6中下方的角焊缝。
图6 基本符号相对基准线的位置（双角焊缝）
〔6〕标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如图7、 8所示。
所形成的焊缝〞。 槽焊缝的定义是“两板相叠，其中一块开长孔，在长孔中焊接两板的
焊缝〞。 此处在圆孔和长孔内的焊接是指填焊。假设是在圆孔或长孔内焊角焊
缝不称塞(槽)焊缝。
图18 塞 焊
图19 槽 焊
〔13〕在同一图样中，当假设干条焊缝的坡口尺寸和焊缝符号均相同时，可采用图 20的方法集中标注；当这些焊缝同时在接头中的位置均相同时，也可采用在焊缝符 号尾部加注相同焊缝数量的方法简化标注，但其他型式的焊缝，仍需分别标注，如 图21所示。
焊缝标注方法

焊缝标注方法


1、焊缝符号②三面焊接，其中 箭头对侧不焊接；
③相同焊缝共有六 处。
2、此焊缝符号的含义： ①Ⅰ型对接焊缝； ②要求焊缝焊透； ③焊后表面打磨平整； ④ 4段10mm长焊缝，焊 缝间距50mm； ⑤相同焊缝有两处。
3、传动轴管与接头叉 焊缝符号的含义： ①环绕轴管周围焊接 的连续焊缝； ②带钝边单边V型坡口， 钝边尺寸1mm； ③坡口面角度45度； ④要求焊缝焊透，并 且表面凸起。
标注对称焊缝或者双面焊缝时，虚线可以省 略不画。
5、焊缝尺寸符号
焊缝尺寸符号共有16个。
焊缝尺寸符号及数据的标注位置见下图：
焊缝横截面上的尺寸标在基本符号的左侧。 焊缝长度尺寸标在基本符号的右侧。 坡口角度、坡口面角度、根部间隙等尺寸标 在基本符号的上侧或下侧。 相同焊缝数量符号标在尾部。 需要标注的尺寸数据较多时，可在数据前增 加相应的尺寸符号。
3、补充符号
补充符号是为了补充说明焊缝的某些特征而 采用的符号，共有5个。
补充符号的应用举例如下：
4、指引线及标注基准
指引线由箭头线和两条基准线（一条实线、 一条虚线）组成。
箭头线指向接头焊缝的位置，可由接头的焊缝侧 引出，也可由接头的非焊缝侧引出。箭头线可由基准 线的左端引出，也可由基准线的右端引出。
箭头线相对焊缝坡口的位置一般没有特殊的要求， 但对一侧接头是直坡口而另一侧接头是斜坡口的单边 焊缝，箭头线应指向带有坡口一侧的工件。
当标注位置受到限制时，箭头线允许弯折一次。
基准线包括实线基准线和虚线基准线。虚线基 准线可画在实线基准线的上方或下方。
焊缝符号标注在实线基准线上表示焊缝在箭头 侧，焊缝符号标注在虚线基准线上表示焊缝在非箭 头侧。
焊缝符号
焊缝符号一般由基本符号和指引线组成，传 达了焊缝的基本信息，属于必须标注的内容。此 外，在必要时还应加上辅助符号、补充符号、焊 缝尺寸符号等。
常用焊缝符号及其标注方法(全)

常用焊缝符号及其标注方法(全)

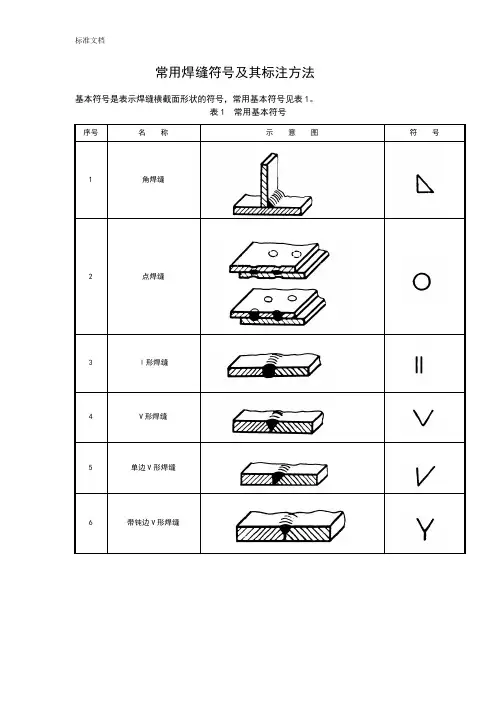

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
