伊拉克战争中美军武器面面观
邓广志
伊拉克战争是一场真正信息化条件下的高技术局部战争，美军在战争中投入了几乎所有
高精尖武器装备，为其实现战略和战役目的起到了关键性的作用。 美军投入的主要高技术装备
（一）侦察兵器
1、卫星。用于侦察伊全境的有5颗，其中3颗"锁眼"光学成像卫星分辨率为0.1米，
每颗卫星每日飞越伊上空2次；2颗"长曲棍球"雷达成像卫星，分辨率为0.3-1米，每日飞
越伊上空6次。美军有2颗专门用于监视伊导弹发射导弹预警卫星，每30秒向地面发送一
次电视图像，为美军进行拦截提供预警信息。
2、侦察机。美军共出动各型侦察、预警飞机100余架对伊实施侦察，包括E-3、E-8、U-2S、RC-135、U-2S、（E）P-3等型侦察、预警机及无人机等。其中投入使用的无人侦察
机包括美陆军的"指针"、"猎犬"和"影子200"无人机，海军陆战队"龙眼"和"先锋"无人机，空
军"全球鹰"和"捕食者"无人机等共10余种。
（二）指挥通信系统
美中央司令部在卡塔尔建立指挥和控制中心，将战术作战中心的指挥和控制装置从美中
央司令部总部部署到卡塔尔。美陆军在科威特部署了"21世纪部队旅及旅以下作战指挥系统"，该系统汇集了从数千个装在战车和飞机上的GPS接收机的信息，然后将这些信息同侦察机、特种部队和中央情报局特工获得的战场情报进行融合，并实时上网发布，不断更新，能
使美军指挥官随时跟踪战场上美军作战部队、友军、敌军的行踪及了解战场态势。美陆军和
海军陆战队的坦克、装甲车、直升机均装备了该系统。
美军还启动了全新的"跨信息通讯体系"：在太空，美军部署了首批携带波束活动天线的高速宽带通讯卫星，能将美军事指挥机关下达的作战命令快速有效地传输到全球各参战单
位；使用"国防卫星通信系统"传输重要军事终端与美军事指挥部门之间的声音、数据、数字
和电视图像，并采用超高频技术为大容量固定用户提供保密音频和高数据率通信服务；部署
总第３７１期 电信技术研究 ＲＥＳＥＡＲＣＨ ＯＮ ＴＥＬＥＣＯＭＭＵＮＩＣＡＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ ２ｏｌ２年第１期
从伊朗俘获美军无人机事件看ＧＰ Ｓ干扰
韩超 贾剑 周磊石可
２０１ １年１ ２月４日，伊朗高调宣布捕获了
架美国ＲＱ．１７０“哨兵”无人机，全世界为之哗
然。ＲＱ．１７０无人机是由美国洛克希德・马丁公
司研制的一种主要用ｊ：对特定目标进行侦察和
监视的隐形无人机。在２０１１年５月美国海车特
种作战发展小组突袭本・拉登住所的军事行动
中，正是依靠ＲＱ．１７０无人机为高级国家安全
顾问提供的连续的视频信号，使得行动取得成 功。
据美国《基督教科学箴言报》报道， 名
参与解开被劫美国ＲＯ．１７０兀人机秘密的伊朗
工程师证实，ＲＱ一１７０的ＧＰＳ导航系统是其最
薄弱环节，通过对其通信进行十扰，迫使这架 飞机进入自动驾驶状态，伊朗专家再利用从先
前被击落的美国无人机卜收集到的信息，重构
了这架ＲＱ．１７０的ＧＰＳ 标，使其降落到伊朗
境内，而该机却误认为是它按计划到达了设定
的阿富汗的基地。
图１ ＲＯ－１７０无人机
其实，对于ＧＰＳ系统的脆弱性美军心知肚
明。而这次伊朗之所以能够“取之有道”，一是
美军过于轻敌，二足毕竟美军没有对伊宣战，
对ｊ：伊朗境内的干扰源也毫尤办法。 此次事件给卫星导航系统的研制者和用户 敲响了警钟。
１ 美军ＧＰＳ系统
美车全球定位系统（ＧＰＳ）是Ｈ前世界卜
最先进的以卫星为基础的ｌ尢线电导航定位系统。
ＧＰＳ系统由导航卫星、地 监控设备和ＧＰＳ接
收机组成。ＧＰＳ系统提供标准定位服务（ＳＰＳ） 和其它特许服务（ＰＰＳ）。ＳＰＳ是民用服务，在
和平时期为用 、ｔ免费提供用于商业和科学领域
的空问信息，包括地球科学研究、地图测绘，
资源探测，火箭试验，卒中通信，飞机、舰船
导航，紧急救援等等。ＰＰＳ是军用服务，仪限
于美国及２７个盟国和地区的，车方使用。存系统 安伞卜，只保证ＰＰＳ的完好性；ＳＰＳ受 使用，
高二地理必修3学案
使用日期：2013年9月11日 第一章第二节《地理信息技术在区域地理环境研究中的应用》
（第1课时）
【课程标准】 结合实例，了解遥感（RS）在资源普查、环境和灾害监测中的应用。
举例说出全球定位系统（GPS）在定位导航中的应用。
【学习目标】
1.说出遥感的工作原理，并能够结合实例，分析遥感在资源普查、环境和灾害监测中的应用；能够判断某项任务或目标是否属于遥感的工作范畴。
2.识记全球定位系统的组成，能够说出全球定位系统的主要应用；结合经纬网相关知识，能够对GPS的应用实例有简单的分析和判断。
[基础知识梳理]
1.请写出地理信息技术的三个组成部分（含英文简称）。
2.遥感的定义是：人们在_________或__________上利用一定的技术装备，对地表物体进行__________________________。遥感的关键装置是____________.
相比之下，利用__________进行遥感的图象范围大；利用___________进行遥感的图象内容更详尽。
3.在下图中，根据你的理解，填出遥感的主要环节中下面的内容。（备选内容：信息处理与信息分析；专业图件和统计数字；收集；传输；物体辐射或反射电磁波）
4.遥感的主要优势，与传统工作相比，可以概括为：
传统的方法是由________到________，遥感则是由_______ 到_________。
5.试在下图中填出GPS的三个组成部分。
6.请参照材料一的方法，结合材料概括全球定位系统的特点。
材料一：不管是陆地上，还是海洋上，都可以依靠GPS进行定位导航;不管是航空活动还是航天活动，都可以使用GPS进行定位导航。（特点：全能性）
材料二：GPS所服务和覆盖的空间范围，遍及地球上的每一个角落（特点：__________）

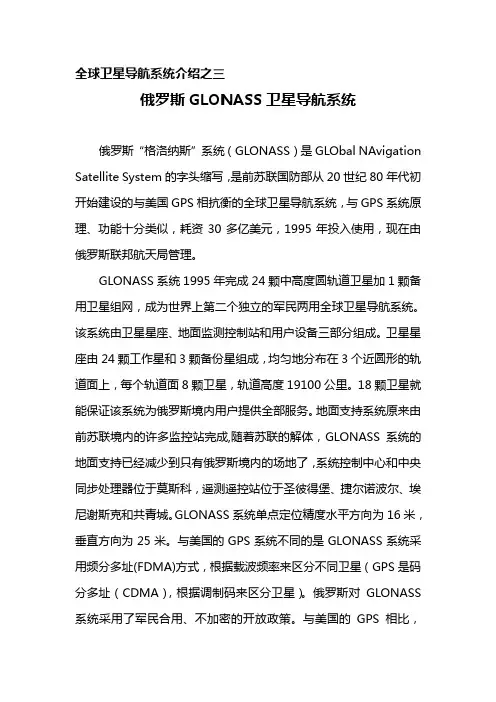

全球卫星导航系统介绍之三
俄罗斯GLONASS卫星导航系统
俄罗斯“格洛纳斯”系统（GLONASS）是GLObal NAvigation
Satellite System的字头缩写，是前苏联国防部从20世纪80年代初开始建设的与美国GPS相抗衡的全球卫星导航系统，与GPS系统原理、功能十分类似，耗资30多亿美元，1995年投入使用，现在由俄罗斯联邦航天局管理。
GLONASS系统1995年完成24颗中高度圆轨道卫星加1颗备用卫星组网，成为世界上第二个独立的军民两用全球卫星导航系统。该系统由卫星星座、地面监测控制站和用户设备三部分组成。卫星星座由24颗工作星和3颗备份星组成，均匀地分布在3个近圆形的轨道面上，每个轨道面8颗卫星，轨道高度19100公里。18颗卫星就能保证该系统为俄罗斯境内用户提供全部服务。地面支持系统原来由前苏联境内的许多监控站完成,随着苏联的解体，GLONASS系统的地面支持已经减少到只有俄罗斯境内的场地了，系统控制中心和中央同步处理器位于莫斯科，遥测遥控站位于圣彼得堡、捷尔诺波尔、埃尼谢斯克和共青城。GLONASS系统单点定位精度水平方向为16米，垂直方向为25米。与美国的GPS系统不同的是GLONASS系统采用频分多址(FDMA)方式，根据载波频率来区分不同卫星（GPS是码分多址（CDMA），根据调制码来区分卫星）。俄罗斯对GLONASS系统采用了军民合用、不加密的开放政策。与美国的GPS相比，GLONASS导航精度相对较低，应用普及情况远不及GPS，其最大价值在于抗干扰能力强。
GLONASS卫星设计工作寿命只有3年，系统建成后原来在轨卫星陆续退役，系统的大部分卫星老化，俄罗斯由于财政困难，航天拨款严重不足，无法发射足够的新卫星取代已到寿命的卫星，以至到90年代后期工作卫星数量减少到不足10颗，已不能独立组网，事实上陷入功能不完善的状态，只能与GPS联合使用。
2003年的伊拉克战争对俄罗斯产生了相当大的震动，迫使俄罗斯领导层再次对太空的军事用途重视起来。俄总统普京多次强调重视发展独立的全球定位系统，表示格洛纳斯系统对于国防和经济发展的意义极为重大，俄罗斯决不会放弃格洛纳斯；2005年指示要求2007年恢复该系统独立工作，开拓广大的民用市场，并为该系统拨款36亿卢布，列为俄国防部优先发展项目之一。俄政府计划用4年时间将GLONASS修复、更新为GLONASS-M系统（图1），预计到2007年使GLONASS系统的工作卫星数量至少达到18颗的最低水平，全面开始运转，为俄罗斯用户提供导航定位服务。整个系统2009年完成全部24颗卫星的部署，届时导航范围可覆盖整个地球表面和近地空间，开始为全球用户提供导航服务，定位精度可达1米，足以与美国的GPS相媲美。计划包括发射新一代的“GLONASS-M”卫星（工作寿命为7年）和“GLONASS-K”型卫星(工作寿命为10年)，逐渐替代老式卫星、完成该系统卫星的新老更替和升级。截至2005年12月底俄新发射了9颗“格洛纳斯”系统卫星，使该系统在轨卫星数量达到17颗。
