1 结构专业 （一）工程概况 璟峯汇广场位于呼和浩特市赛罕区，西邻正在建设的锡林郭勒南路，北侧为赛罕西街，南至陶利东街，东临正在建设的秋实璟峯汇。规划用地面积16569.94平方米，总建筑面积约94256.7平方米，其中地上总建筑面积69356.7平方米，地下总建筑面积24900平方米。建筑物地下室二层，地上裙房五层，塔楼A座20层，总高度（地面至主要屋面）为97.9米；塔楼B座19层，总高度（地面至主要屋面）为98.4米；结构形式为框架剪力墙结构（裙房部分为框架）。

建筑物安全等级二级，结构设计使用年限50年。地基基础设计等级：乙级。建筑物抗震设防类别：裙房商业部分为重点设防类，高层塔楼设备夹层及以上为标准设防类。建筑防火等级详建初图。

（二）设计依据和标准 1．结构设计依据的主要规范、规程。 《建筑工程抗震设防分类标准》 GB50223－2008 《建筑结构荷载规范》 GB50009-2012 《建筑抗震设计规范》 GB50011-2010 《建筑地基基础设计规范》 GB50007－2011 《建筑桩基技术规范》 JGJ94-2008 《混凝土结构设计规范》 GB50010－2010 《高层建筑混凝土结构技术规程》 JGJ3-2010 《建筑地基处理技术规范》 JGJ79-2012 《钢筋机械连接技术规程》 JGJ 107-2010 《地下工程防水技术规范》 GB50108-2008

2．工程地质及水文地质条件： 目前甲方暂时没有提供地勘资料，暂且按照主楼CFG桩基地基处理后满足地基承载力的要求进行基础设计。场地标准冻深及场地的工程地质及水文地质条件待定。

3．楼屋面活荷载标准值： 办公、会议、住宅：2.0KN/M2 楼梯间、自动扶梯间、等候厅： 3.5KN/M2 库房：5.0KN/M2 商业：3.5KN/M2 电梯机房：7.0KN/M2 种植屋面：10 KN/M2 上人屋面：2.0KN/M2 不上人屋面：0.5KN/M2 基本雪压：（重现期50年） 0.40KN/M2

4．场区抗震设防条件及风荷载： 抗震设防烈度：8度 设计基本地震加速度： 0.2g 设计地震分组：第一组 建筑场地类别：Ⅱ类（此参数系甲方提供） 场地土特征周期：Tg=0.35S 基本风压：（重现期50年）0.55KN/M2 高层，体型比较规则，非复杂建筑，且周围地形环境简单，建筑物高度小于100米，根据《高层建筑混凝土结构技术规程》第4.2.2条基本风压放大1.1倍 多层 0.55KN/M2 地面粗糙度B类

5．混凝土结构耐久性的基本要求见下表：

结构部位 环境类别 最大水灰比 最低强度等级 最大氯离子含量（%） 最大碱含量（kg/m3） 2

地上外露构件及地下外墙、基础 二b 0.50 C30 0.15 3.0

卫生间等潮湿环境房间 二a 0.55 C25 0.2 3.0

其余 一 0.60 C20 0.3 不限制

（三）结构选型及设计 1.基础设计： 拟建工程采用梁筏式基础，为了减少高层塔楼与裙房之间的沉降差，在两者之间设置沉降后浇带。后浇带位置详见基础平面布置图。 由于未提供详细勘察资料，基础持力层待定。

2．楼面结构选型设计： 本工程采用钢筋混凝土楼板结构。

3．结构分析主要参数： 剪力墙抗震等级（A#、B#塔） 一级（裙房商业部分构造措施提高一级；高层塔楼设备夹层及以上不提高） 框架抗震等级 一级（构造措施提高一级） 阻尼比 5%

周期折减系数 0.95（规范中的折减系数考虑的是实心砖，本工程填充墙按照空心砌块。） 中梁刚度放大系数 2（位移计算）；1.5（配筋计算） 连梁刚度折减系数 1.0（位移计算）；0.50（配筋） 本工程嵌固端选取地下室顶板

（四）主要计算软件 1．本设计采用中国建筑科学研究院编制的PKPM系列结构计算软件进行结构计算。 2．基础设计软件JCCAD—基础梁板弹性地基梁法计算。 3．采用理正结构工具箱TBS6.0版进行辅助计算。

（五）主要分析结果 本工程采用中国建筑科学研究院编制的《多层及高层建筑结构空间有限元分析与设计软件SATWE》对各子项进行结构整体计算分析，高层建筑分析时考虑偶然偏心与双向地震作用效应。以A座高层以及A座左侧商业为例，主要计算结构如下：

周期与地震力 自振周期(S) 第一扭转周期与第一平动周期比 X方向地震作用 Y方向地震作用 T1 T2 T3 Tt Tt/T1 Qox (kN) 剪重比Qox/Ge Qoy (KN) 剪重比

Qoy/Ge 2.534 1.724 1.404 0.661 0.554 12623 3.71% 11400 3.1%

各楼层抗剪承载力及与上层承载力的比值（SATWE结果） 层号 VX（KN） VY（KN） VX/VXP VY/VYP 1 0.2446E+06 0.1938E+06 1.11 1.09 2 0.2203E+06 0.1780E+06 1.73 1.41 3 0.1275E+06 0.1263E+06 0.96 0.99 4 0.1332E+06 0.1272E+06 1.02 1.04 5 0.1310E+06 0.1228E+06 1.06 1.01 6 0.1234E+06 0.1217E+06 1.08 1.11 7 0.1144E+06 0.1094E+06 0.79 0.71 8 0.1445E+06 0.1531E+06 1.97 2.01 9 0.7345E+05 0.7617E+05 1.05 1.04 10 0.7001E+05 0.7341E+05 1.05 1.04 11 0.6687E+05 0.7067E+05 1.05 1.04 12 0.6395E+05 0.6777E+05 1.05 1.04 13 0.6105E+05 0.6492E+05 1.05 1.05 14 0.5839E+05 0.6196E+05 1.16 1.16 15 0.5030E+05 0.5334E+05 1.05 1.06 16 0.4781E+05 0.5043E+05 1.06 1.07 17 0.4520E+05 0.4734E+05 1.04 1.07 18 0.4361E+05 0.4428E+05 0.85 0.77 19 0.5156E+05 0.5761E+05 1.05 1.06 20 0.4893E+05 0.5413E+05 1.06 1.08 21 0.4603E+05 0.5026E+05 1.07 1.09 22 0.4294E+05 0.4624E+05 1.08 1.10 23 0.3966E+05 0.4187E+05 2.72 3.47 24 0.1459E+05 0.1206E+05 1.00 1.00 3

风荷载及地震作用下作用下最大层间位移角 风荷载作用下最大层间位移角 地震力作用下最大层间位移角 X向风 Y向风 X向地震 Y向地震 1/5700 1/1715 1/1561 1/827 楼层最大位移与平均位移及其比值 楼层最大位移与平均位移及其比值 楼层最大位移与平均位移及其比值 X向风 Y向风 X向地震 Y向地震 1.03 1.13 1.26 1.26 周期与地震力 自振周期(S) 第一扭转周期与第一平动周期比 X方向地震作用 Y方向地震作用 T1 T2 T3 Tt Tt/T1 Qox (kN) 剪重比Qox/Ge Qoy (KN) 剪重比Qoy/Ge 1.078 1.062 0.932 0.355 0.865 4067 5.14% 3809 5.04% 各楼层抗剪承载力及与上层承载力的比值（SATWE结果） 层号 VX（KN） VY（KN） VX/VXP VY/VYP 1 0.3501E+05 0.5360E+05 1.04 1.05 2 0.3352E+05 0.5103E+05 2.36 3.58 3 0.1419E+05 0.1427E+05 1.08 1.06 4 0.1318E+05 0.1349E+05 1.20 1.22 5 0.1102E+05 0.1105E+05 1.36 1.35 6 0.8080E+04 0.8176E+04 1.44 1.42 7 0.5609E+04 0.5742E+04 1.00 1.00 风荷载及地震作用下作用下最大层间位移角 风荷载作用下最大层间位移角 地震力作用下最大层间位移角 X向风 Y向风 X向地震 Y向地震 1/2485 1/2790 1/705 1/661 楼层最大位移与平均位移及其比值 楼层最大位移与平均位移及其比值 楼层最大位移与平均位移及其比值

X向风 Y向风 X向地震 Y向地震 1.09 1.13 1.04 1.06

从计算结果可以看出，结构各项指标均满足规范要求，整体结构无薄弱层，无软弱层，是合理的结构方案。

（六）主要材料 1．主要材料： （1）钢筋：主筋 HRB400 箍筋HRB400 、HPB300 （2）混凝土 A座 -2层~设备层 6层~11层 12层~15层 16层及以上 基础垫层 C15 基础底板 C40 柱 C55 C55 C45 C40 墙 C50 C45 C35 C30 梁、板 C45 C35 C30 C30 楼梯 C30 圈梁、构造柱 C25

多层商业 基础垫层 C15 基础底板 C40 柱 C55 墙 C50 梁、板 C45 楼梯 C30 圈梁、构造柱 C25

（七）附图 商业楼

合集下载

初步设计说明书范本

初步设计说明书范本

XXXXXXXXXX有限公司
项目XXXXXXXXXXXXX 初步设计
重庆XXXXX设计有限公司
XXXX年XX月
工程设计责任人
职务实名签名职称注册情况院长
总工程师
总建筑师
项目负责
执行项目负责
总图专业负责设计审定（核）
建筑专业负责设计审定（核）
结构专业负责设计审定（核）
给排水专业负责设计审定（核）
暖通专业负责设计审定（核）
燃气专业负责设计审定（核）
电气专业负责设计审定（核）
概算专业负责设计审核
××××××项目初步设计
设计说明书
目次
1 概况,,,,,,,,,,,,,,,,,,,,,,,,,,, 1
2 总平面,,,,,,,,,,,,,,,,,,,,,,,,,, 5
3 建筑,,,,,,,,,,,,,,,,,,,,,,,,,,12
4 结构,,,,,,,,,,,,,,,,,,,,,,,,,,20
5 给水排水,,,,,,,,,,,,,,,,,,,,,,,,32
6 电气,,,,,,,,,,,,,,,,,,,,,,,,,,42
7 采暖通风与空气调节、动力,,,,,,,,,,,,,,65
8 消防,,,,,,,,,,,,,,,,,,,,,,,,,,73
9 人防,,,,,,,,,,,,,,,,,,,,,,,,,,89
10 节能,,,,,,,,,,,,,,,,,,,,,,,,,,99
11 景观及绿化,,,,,,,,,,,,,,,,,,,,,,,107
12 环境保护,,,,,,,,,,,,,,,,,,,,,,,109
13 概算,,,,,,,,,,,,,,,,,,,,,,,,,,113。

(整理)结构初设说明

(整理)结构初设说明

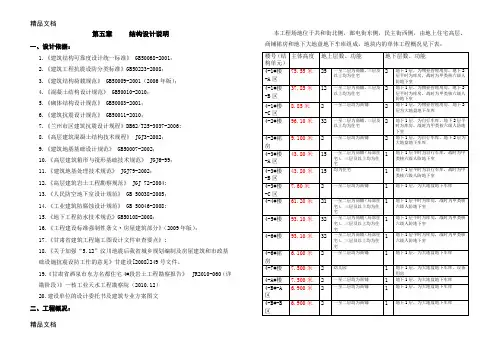

第五章结构设计说明一、设计依据：1.《建筑结构可靠度设计统一标准》 GB50068-2001；2.《建筑工程抗震设防分类标准》GB50223-2008；3.《建筑结构荷载规范》 GB50009-2001（2006年版）；4.《混凝土结构设计规范》 GB50010-2010；5.《砌体结构设计规范》 GB50003-2001；6.《建筑抗震设计规范》 GB50011-2010；7.《兰州市区建筑抗震设计规程》DB62/T25-3037-2006;8.《高层建筑混凝土结构技术规程》 JGJ3-2002；9.《建筑地基基础设计规范》 GB50007-2002；10.《高层建筑箱形与筏形基础技术规范》 JGJ6-99；11.《建筑地基处理技术规范》 JGJ79-2002；12.《高层建筑岩土工程勘察规范》 JGJ 72-2004;13.《人民防空地下室设计规范》 GB 50038-2005；14.《工业建筑防腐蚀设计规范》 GB 50046-2008;15.《地下工程防水技术规范》GB50108-2008；16.《工程建设标准强制性条文·房屋建筑部分》（2009年版）；17．《甘肃省建筑工程施工图设计文件审查要点》;18.《关于加强“5.12”汶川地震后我省城乡规划编制及房屋建筑和市政基础设施抗震设防工作的意见》甘建设[2008]249号文件。

19.《甘肃省酒泉市东方名都住宅4#段岩土工程勘察报告》 JR2010-060（详勘阶段）》—核工业天水工程勘察院（2010.12）20.建设单位的设计委托书及建筑专业方案图文二、工程概况：本工程场地位于共和街北侧，邮电街东侧，民主街西侧，由地上住宅高层、商铺裙房和地下大地盘地下车库组成，地块内的单体工程概况见下表：各结构单元分区示意图见图纸。

三、场地自然条件：1、基本风压：Wo=0.55kN/m 2（n=50年）Wo=0.60kN/m 2（n=100年）2、基本雪压：So=0.30kN/m 2（n=50年）So=0.35kN/m 2（n=100年）3、场地土最大冻结深度约1.32米。

初步设计说明书范本

初步设计说明书范本

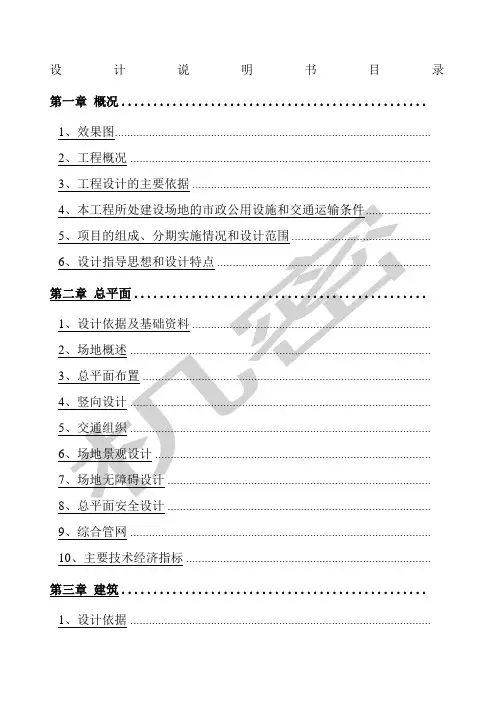

设计说明书目录第一章概况................................................1、效果图......................................................................................................2、工程概况 .................................................................................................3、工程设计的主要依据 .............................................................................8、总平面安全设计 .....................................................................................9、综合管网 .................................................................................................10、主要技术经济指标 ............................................................................... 第三章建筑................................................1、设计依据 .................................................................................................3、建筑项目主要特征表 .............................................................................4、门窗工程 .................................................................................................5、项目分期建设内容和对续建、扩建的设想及措施.............................6、幕墙工程、特殊屋面工程及其他需要另行委托设计、加工的内容的6、地基基础及环境设计 .............................................................................7、上部及地下室结构设计，含重庆市高层建筑工程结构抗震基本参数表（2010年版） ..........................................................................................8、主要结构材料选用 .................................................................................9、新技术、新结构、新材料的采用 ......................................................... 第五章给水排水............................................2、设计范围 .................................................................................................3、工程概况 .................................................................................................4、给水..........................................................................................................5、热水系统 .................................................................................................6、建筑防雷 .................................................................................................7、接地及安全措施 .....................................................................................8、新技术、新产品运用情况说明 .............................................................9、计算书......................................................................................................10、节能及绿色建筑 ................................................................................... 第七章采暖通风与空调、热能动力 ............................2、工程概况及内容 .....................................................................................3、设计参数 .................................................................................................4、通风系统设计 .........................................................................................5、供暖..........................................................................................................1、设计依据 .................................................................................................2、设计范围及原则 .....................................................................................2、工程简述 .................................................................................................3、总图消防 .................................................................................................4、建筑..........................................................................................................5、结构防火 .................................................................................................7、电气消防 .................................................................................................8、暖通消防 ................................................................................................. 第九章园林景观............................................ 第十章节能与绿色建筑设计 ..................................4、减震防噪 .................................................................................................5、废气排放、减震防噪处理 .....................................................................6、废渣处理 ................................................................................................. 第十二章概算.............................................. 附录.......................................................1.《建设用地规划条件函》（渝规潼南条件函（2011）0034号） ......2.《建设工程方案设计审查意见函》渝规潼方案函（2013）0080号3.《建设项目规划管理报建审查复函》渝规潼（工程）复函（2013）0086号...........................................................................................................4.《潼南县公安消防大队关于同意重庆卓然地产发展有限公司卓然铂（一）设计中贯彻的国家政策、法规《重庆市建设工程初步设计文件编制技术规定》（2013年版）《建筑工程设计文件编制深度规定》（2008版）GB/T《汽车库、修车库、停车场设计防火规范》（GB5006-97）《重庆市城市规划管理技术规定》（2012）《建筑结构荷载规范》（GB50009-2012）《混凝土结构设计规范》（GB50010-2010）《建筑地基基础设计规范》（GB50007-2011）《建筑抗震设计规范》（GB50011-2010）《砌体结构设计规范》（GB50003-2011）《建筑给排水设计规范》（GB50015-2003（2009年版））《室外给水设计规范》（GB50013-2006）《室外排水设计规范》（GB50014-2011）《建筑灭火器配置设计规范》（GB 50140-2005）《节水型生活用水器具》（GJ164-2002）》号）0086号《潼南县公安消防大队关于同意重庆卓然地产发展有限公司卓然铂金公馆B区建设工程（方案）消防设计审查意见的函》潼公消（建方）字（2014）第6号（三）项目立项书、可行性研究报告、选址意见书、政府有关主管部门批准文件的名称、文号：（四）工程所在建设场地的工程地质勘察报告、地灾评估报告、环境评估报告等：《重庆紫苑土地规划整治有限公司“卓然?铂金公馆（B区）”工程详勘报告》2013年12月（五）其他设计依据：无。
