1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。
其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。
1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。
2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。
3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。
4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。
2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。
2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。
3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。
4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。
3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。
(1)要防止产生自激振荡。
三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。
稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。

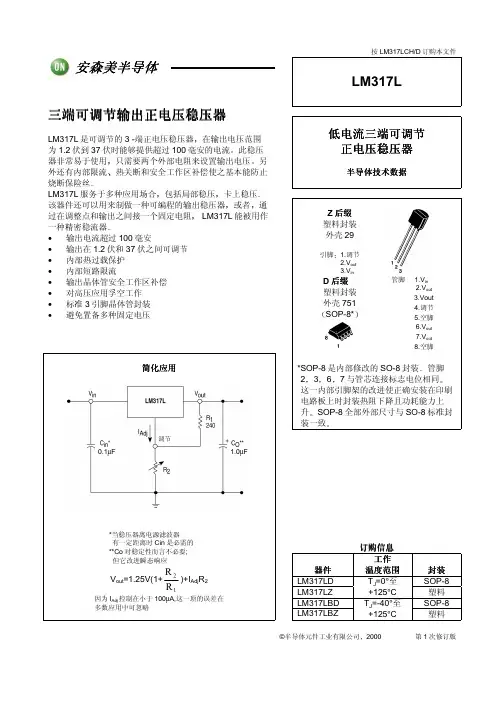

LM317D2T 三端稳压定义
LM317是一种三端可调稳压器，用于电压调节的正线性稳压器。
LM317非常便于使用，因为设置输出电压只需要LM317稳压电路中的两个外部电路。
LM317主要用于本地和卡上监管，如果我们在LM317稳压器的输出和调节之间连接一个固定电阻，那么LM317电路就可以用作精密电流调节器。
LM317T是一块电压调整的稳压块，左脚是电压输入，中为电压输出脚，右为电压调整，输入1.25-36V，输出根据需要而定，调整右脚的电位器就可以了。
三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。
基于LM317的可调直流稳压电源0. 引言LM3l7是具有TO－220、TO－3、TO－202和TO－39等多种封装的三端可调稳压集成电路，该芯片具有输出电压可调、性价比高、工作稳定等特点，广泛应用于音响前级电路、精密电路和电子制作等对电源精度要求较高的领域。
利用LM317构成的可调直流稳压电源典型电路如图8－2所示，该电路输出电压范围为0～35V，输出电流为IA，适用于小功率家用电器用电。
图1 利用LM317构成的可调直流稳压电源1．电路结构及主要元器件选择由图1可知，该可调直流稳压电源由电源输人电路、负压辅助电源电路和稳压输出电路组成。
其中，电源输入电路由电源变压器T、整流二极管VD1～VD4和滤波电容C1、C2组成。
实际应用时，T 常选用lOW、二次电压为35V和6V的电源变压器；VD1～VD4均选用IN4007型硅整流二极管。
负压辅助电源电路由T的W3绕组、整流二极管VD5、滤波电容C3、电阻器R2和稳压二极管VD6组成。
实际应用时，VD5选用IN4007型硅整流二极管；VD6选用1W、1．25V稳压二极管。
稳压输出电路由三端可调稳压集成电路IC及电阻器RI、电位器RP、电容器C4和电压表PV组成。
实际应用时，IC选用LM317型三端可调稳压集成电路；RP选用合成膜电位器；PV选用0～50V直流电压表。
2. 工作原理电路通电后，交流220V电压经T降压后，在其二次绕组W2、W3上分别产生交流35V电压和交流6V电压。
其中交流35V电压经VD1～VD4整流、C1和CZ滤波及LM317稳压后输出。
交流6V电压经VD5整流、C3滤波、R2限流及VD3稳压后，产生—1．25V电压，通过RP加在LM317的控制端上。
当电网电压波动或负载减小引起输出电压降低时。
通过由电阻器RI和电位器RP组成的取样电路使LM317控制端电压发生相应变化，通过IC内电路处理后，可使其输出端输出电压增高，反之则使L317输出电压降低，从而实现稳压的功能。
lm317原理
LM317是一种可调电压稳压器，它是一种三端稳压电路。
其
工作原理基于一个固定的基极电压和一个可调的负载电压之间的差值。
它能够根据输入电压和负载电流的变化来产生稳定的输出电压。
在LM317中，引脚1是调整引脚，引脚2是输出引脚，引脚
3是输入引脚。
当输入电压施加在引脚3上时，内部电路中的
固定电压源(Vref)和外部电阻器(R1)组成一个电流源。
通过调
整电阻R1的阻值，可以改变输入引脚和输出引脚之间的差值，从而实现可调的输出电压。
这个电压差值被放大并传递到输出引脚，最终形成稳定的输出电压。
为了确保稳定的输出电压，LM317内部还包含了一个差动放
大器和一个功率晶体管。
差动放大器负责放大输入引脚和输出引脚之间的差值，以控制功率晶体管的工作。
功率晶体管则用于调整输出电压，以使其保持在预设值附近。
LM317的原理非常简单，通过调整输入电压和阻值来控制输
出电压。
它具有稳定的特性，并且非常适合用于需要可调电压的电子设备中。
