三端可调式集成稳压器

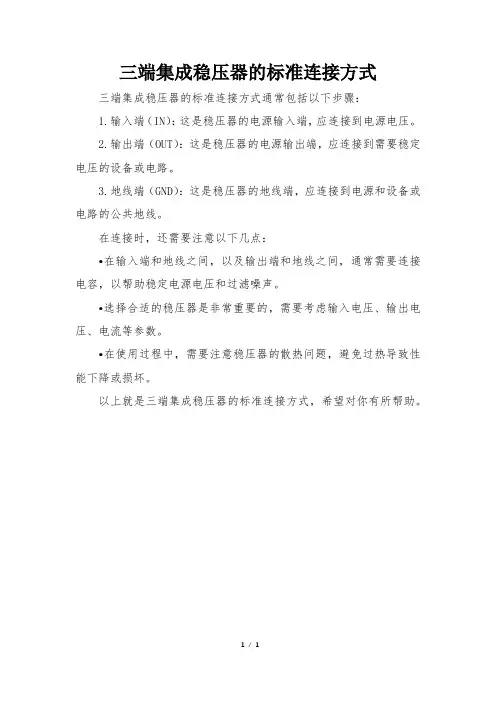

三端集成稳压器的标准连接方式三端集成稳压器的标准连接方式通常包括以下步骤：
1.输入端（IN）：这是稳压器的电源输入端，应连接到电源电压。

2.输出端（OUT）：这是稳压器的电源输出端，应连接到需要稳定电压的设备或电路。

3.地线端（GND）：这是稳压器的地线端，应连接到电源和设备或电路的公共地线。

在连接时，还需要注意以下几点：
•在输入端和地线之间，以及输出端和地线之间，通常需要连接电容，以帮助稳定电源电压和过滤噪声。

•选择合适的稳压器是非常重要的，需要考虑输入电压、输出电压、电流等参数。

•在使用过程中，需要注意稳压器的散热问题，避免过热导致性能下降或损坏。

以上就是三端集成稳压器的标准连接方式，希望对你有所帮助。

1/ 1。

三端集成稳压器的类别
三端集成稳压器可以根据不同的分类标准有多种类型。

1. 根据输出电压极性的不同，可以分为正电压输出稳压器和负电压输出稳压器两类。

2. 按输出电压是否可调分类，有固定输出稳压器和可调输出稳压器两种。

3. 根据工作原理的不同，可以分为线性稳压器和开关稳压器。

线性稳压器通过在负载和电源之间放置一系列的电阻和二极管，从而保持输出电压稳定，可以确保输出电压低噪声和高精度，但缺点是效率低，并且需要较大的散热器。

开关稳压器利用开关器件的开关来把原始电压转换成稳定输出电压，以提高效率。

开关稳压器在高功率应用中比线性稳压器更有效，并且输出电压稳定，但它们在低功率模式下的效率并不高。

以上内容仅供参考，如需更专业的解释，可咨询相关电子设备技术人员或查阅有关三端集成稳压器的资料、文献。

电子教案三端可调式集成稳压电源电路安装课题：三端可调式集成稳压电源电路安装科目：电子装配技训单位：宝鸡理工学校电工电子教研组姓名：何慧强授课班级：电信0735班电信0736班一、教学内容：三端可调式集成稳压电源电路安装二、教学目标：知识目标：1、了解三端可调式集成稳压电源原理；2、了解三端可调式集成稳压器的使用方法；能力目标：1、培养学生分析电路结构、工作过程的能力；2、提高学生电子装配的基本技能和技巧；情感目标：通过教学激发学生的求知欲望，增强学生的自信心和成就感，培养学生互相合作的团队精神。

三、教学重难点1、教学重点：掌握三端可调式稳压电源电路的安装和调试2、教学难点：了解三端可调式稳压电源电路的工作原理四、教学方法讲授法、演示法、示范法、实践练习五、教时：2课时教学过程：1、电路结构：（1）电路原理图（2）电路组成：变压器T 、电路指示灯、LED 、1R 、桥式整流电路41VD VD -、滤波电容1C 、稳压电路（2C 、3C 、4C 、5VD 、6VD 、2R 、RP 及317LM 等）。

2、元器件参数：电阻器：1R ΩK 25、 2R ΩK 240、 RP ΩK 7.4电容器：1C （电解电容）V F 63/470μ2C （圆片电容）V F 63/1.0μ 3C （电解电容）V F 50/10μ 4C （电解电容）V F 50/47μ 二极管：61VD VD - 40071N发光二极管：LED 3φ 红色集成电路IC :三段可调式稳压器317LM （317CW ）3、元器件识别与检测：问题：1、色环电阻器的识别方法是什么？2、本次电路中电容器主要以什么方式标称标称容量？3、如何判别二极管的正负极性？4、如何检测二极管的质量好坏？5、三段可调式稳压器317LM 的管脚名称是什么？各起什么作用？4、元器件的安装与焊接：要求：（1）电路板的准备（打孔、打磨等）；（2）元器件应分类安装，由低到高、依次安装，便于操作；（3）同类元器件一次性安装完毕后，应及时焊接，一次分类进行，直至所有元器件安装、焊接完毕；（4）元件安装应按常规要求进行安装；（5）焊接时应掌握好时间和温度；（6）焊接应牢固，焊点应光滑、明亮、呈椎体，不应出现虚焊、假焊及桥焊等现象。

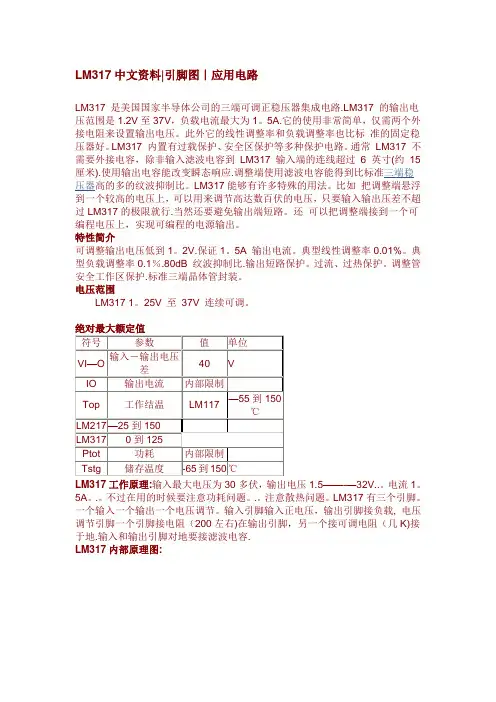

LM317中文资料|引脚图｜应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路.LM317 的输出电压范围是1.2V至37V，负载电流最大为1。

5A.它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸(约15 厘米).使用输出电容能改变瞬态响应.调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行.当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1。

2V.保证1。

5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1％.80dB 纹波抑制比.输出短路保护。

过流、过热保护。

调整管安全工作区保护.标准三端晶体管封装。

电压范围LM317 1。

25V 至37V 连续可调。

LM317工作原理:输入最大电压为30多伏，输出电压1.5——-—32V..。

电流1。

5A。

.。

不过在用的时候要注意功耗问题。

.。

注意散热问题。

LM317有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载, 电压调节引脚一个引脚接电阻（200左右)在输出引脚，另一个接可调电阻（几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图:LM317应用电路图：1.标准应用电路图2。

带可调限流和输出电压的标准应用电路图3。

5。

0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。

三端集成稳压器内部结构
【一、三端集成稳压器简介】
三端集成稳压器是一种常见的电源管理器件，广泛应用于各种电子设备中。

它具有体积小、性能稳定、效率高等特点，能够为电子设备提供稳定、可靠的电源。

【二、三端集成稳压器内部结构解析】
三端集成稳压器的内部结构主要包括输入端、输出端和中间控制端三个部分。

【1.输入端】
输入端主要负责接收外部电源输入，并进行电压调整。

一般情况下，输入端包括一个或多个电容，用于滤波和降低电压波动。

【2.输出端】
输出端主要负责将调整后的电压输出给外部电路。

输出端通常包括一个或多个输出电容，用于进一步滤波和平滑电压波形。

【3.中间控制端
中间控制端主要负责电压调整和稳压。

这部分通常采用开关控制器、误差放大器等元器件，以实现对输出电压的精确控制。

【三、各端功能与应用】
三端集成稳压器各端在不同的应用场景中发挥着重要作用。

输入端和输出端电容有助于提高电源系统的稳定性和可靠性，满足各种负载需求。

中间控制端则通过精确控制输出电压，确保电子设备正常运行。

【四、三端集成稳压器的优势与局限】
三端集成稳压器具有体积小、性能稳定、效率高等优点，广泛应用于各类电子设备。

然而，它也存在一定的局限性，如输出电压范围有限、输出电流能力较低等。

【五、总结】
总之，三端集成稳压器作为一种高效的电源管理器件，在电子设备中发挥着重要作用。

三端集成稳压器三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。

7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。

输出电流有0.1A、0.5A和1.5A。

以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。

最后两位数表示输出电压值。

输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。

例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。

1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。

固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种，输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V；最大输出电流可达1.5A；公共端的静态电流为8mA。

型号后两位数字为输出电压值。

在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2～3V（输出负电压时要低2～3V），但不宜过大。

固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。

图中：C1用以抑制过电压，抵消因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。

C1，C2一般选涤纶电容，容量为0.1μF至几μF。

安装时，两电容应直接与三端集成稳压器的引脚根部相连。

三端可调式集成稳压器三端可调式集成稳压器输岀电压可调，稳压精度高，输岀纹波小，只需外接两只不同的电阻，即可获得各种输岀电压。

1 •分类它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。

三端可调式集成稳压器产品分类见表733 。

LM137M/237M/337M 0.5 —1.2 s — 37LM137/237/3371.5—1.2 s — 37 2 •引脚排列三端可调式集成稳压器引脚排列图如图 736所示。

除输入、输岀端外，另一端称为调整端图7.3.6 三端可调式集成稳压器引脚排列图a ) TO-220 封装b ) T0-3 封装3.三端可调式集成稳压器基本应用电路1) .基本应用电路及输岀电压估算电路如图 7.3.7 所示。

U 0=1.2~37V 连续可调。

I O E.5A , I omin > 5mA.CW317的U R EF 固定在1.2V , I ADJ =50 A ,忽略不计U 0=1.2 ( 1+R/R i ) VCWJ37CWJ17图7.3.7 三端可调式集成稳压电路2) .外接元器件选取为保证负载开路时I Omin A 5mA R max=U EF/5mA=240 Q。

U OmaX=37V, R为调节电阻，代入U O表达式求得R2为7.16k Q左右，取6.8k Q。

C2是为了减小R两端纹波电压而设置的，一般取10卩F o G是为了防止输岀端负载呈感性时可能岀现的阻尼振荡，取1卩F o C i为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33卩F VD、VD2是保护二极管，可选整流二极管2CZ52。

3) . U I选取u I =28S40V，U| U OA3V o 当U°U omax37V,U| 40Vo。

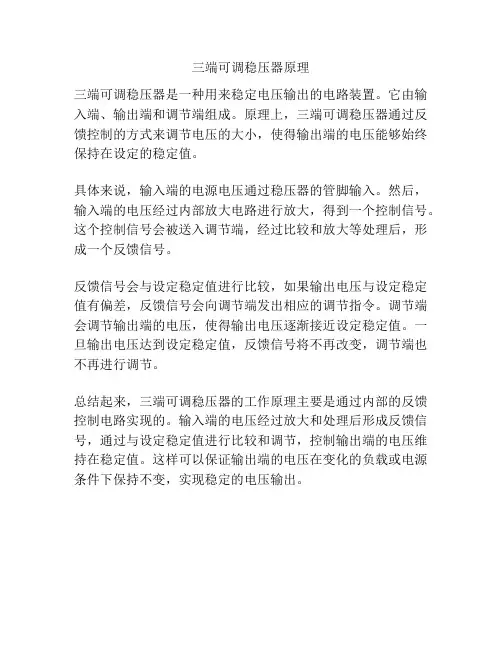

三端可调稳压器原理
三端可调稳压器是一种用来稳定电压输出的电路装置。

它由输入端、输出端和调节端组成。

原理上，三端可调稳压器通过反馈控制的方式来调节电压的大小，使得输出端的电压能够始终保持在设定的稳定值。

具体来说，输入端的电源电压通过稳压器的管脚输入。

然后，输入端的电压经过内部放大电路进行放大，得到一个控制信号。

这个控制信号会被送入调节端，经过比较和放大等处理后，形成一个反馈信号。

反馈信号会与设定稳定值进行比较，如果输出电压与设定稳定值有偏差，反馈信号会向调节端发出相应的调节指令。

调节端会调节输出端的电压，使得输出电压逐渐接近设定稳定值。

一旦输出电压达到设定稳定值，反馈信号将不再改变，调节端也不再进行调节。

总结起来，三端可调稳压器的工作原理主要是通过内部的反馈控制电路实现的。

输入端的电压经过放大和处理后形成反馈信号，通过与设定稳定值进行比较和调节，控制输出端的电压维持在稳定值。

这样可以保证输出端的电压在变化的负载或电源条件下保持不变，实现稳定的电压输出。

LM317可调稳压器介绍及应用（详解）LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。

但是，如果不采用其它方法，那么该值无法低于1.25V。

这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。

解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。

该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。

它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。

因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。

LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路用，是使用极为广泛的一类串联集成稳压器。

LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM117/LM317 不需要外到LM117/LM317 输入端的连线超过6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节入输出压差不超过LM117/LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到可编程的电源输出。

LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路图2 LM317外形引脚图片典型的TO-3封装TO-220封装ISOWATT220封装D2PAK封装LM117LM117KLM217 LM217K LM217T LM217D2T LM317 LM317K LM317T LM317P LM317D2TLM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317 控差为1.25 V,所以O ut(输出）的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。

三端集成稳压器的内部电路结构常用串联调整式稳压电路的特点是调整管与负载串联并工作在线性区域内，其电压调整率高、负载力量和纹波抑制力量强、电路结构简洁。

固定式三端集成稳压器的内部电路方框图如下图所示。

它与一般分立件组成的串联调整式稳压电源非常相像，不同之处在于增加了启动电路、恒流源以及爱护电路。

为了使稳压器能够在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。

Rs是过流爱护取样电阻；R1和R2组成电压取样电路，实际上他们由一个电阻网路构成。

在输出电压不同的稳压器中，采纳不同的串、并联接法，以形成不同的分压比，取样电压通过误差放大之后，去掌握调整管的工作状态，以形成和稳定一系列预定的输出电压。

可调式三端集成稳压器的内部电路方框图如下图所示。

与固定式稳压器相比，可调式稳压器把内部的误差放大器、爱护电路等的公共端该接到了输出端，所以它不再有接地端；（/版权全部）同时，内部不设电压取样电路，增加了特地用于外接取样电路的输出电压调整端ADJ，将内部基准电压（一般为1.25V）加在误差放大器的同相输入端和电压调整端ADJ之间，并由一个超级恒流源（一般为50uA）供电。

实际使用时，调整端ADJ采纳悬浮式，即通过外接的取样分压电阻R1和R2来设定输出电压。

输出电压大小可用公式Uo=1.25（1+R2/R1来计算。

明显，假如将调整端ADJ直接接地，则输出端Uo会输出稳定的1.25V电压。

注：上图所示是正电压输出三端集成稳压器的内部电路框图。

对于相应的负电压输出三端集成稳压器，其内部结构和工作原理与正电压输出三端集成稳压器基本相同，所不同的是调整管被接成了集电极输出型。

可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。

它的作用是在电路中提供稳定的直流电压，保证电路正常运行。

本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。

一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。

它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。

常见的稳压芯片有LM317、LM1117等。

二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。

可调三端稳压器可以通过适当的电路配置来实现这一要求。

通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。

2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。

可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。

3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。

通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。

4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。

可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。

通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。

三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。

我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。

在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。

不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。

三端稳压器国内外各厂家生产的三端（电压输入端，电压输出端，公共接地端）固定式正压稳压器均命名为78系列，该系列稳压器有过流，过热和调整管安全工作区保护，以防止过载而损坏。

其中78后面的数字代表稳压器输出的正电压数值（一般有05V，06V，08V，09V，10V，12V，15V，18V，24V共9种输出电压），各厂家在78前面冠以不同的英文字母代号。

78系列稳压器最大输出电流分100mA，500mA，1.5A三种，已插入78和电压数字之间的字母表示。

插入L表示100mA，M表示500mA，如不插入字母则表示1.5A。

此外，78（L，M）XX的后面往往还附有表示输出电压容差和封装外壳类型的字母。

常见的封装形式有TO-3金属和TO-220的塑料封装。

TO-3金属封装形式输出电流可以达到5A。

三端稳压电路注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220和TO-202两种封装。

这两种封装的图形以及脚序号、引脚功能如附图所示。

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。

如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。

如附图所示。

此外，还应注意，散热片总是和接地脚相连。

这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。

三端固定式正压稳压器三端固定式稳压器的基本应用电路如图3.1.4所示，只要把正输入电压Ui加到MC7805的输入端，MC7805的公共端接地，其输出端便能输出芯片标称正电压Uo。

三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如LM317HVH、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA。

由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。

当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。

当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
