三端可调集成稳压电路(中级电工技能考核)

电工中级技能鉴定考试一、判断题1、三端集成稳压电路有三个接线端，分别是输入端，输出端和接地端（）。

[单选题] *A、对√B、错2、符合“与”关系的表达式为Y=A+B（）。

[单选题] *A、对B、错√3、三端集成稳压电路有输出电压固定和可变两大类（）。

[单选题] *A、对√B、错4、“或”门的逻辑功能是全1出1，有0出0（）。

[单选题] *A、对B、错√5、常用复合逻辑门由基本逻辑门组成（）。

[单选题] *A、对√B、错6、开关型稳压电路根据电源能量的供给情况，分为串联型和并联型（）。

[单选题] *A、对√B、错7、双向晶闸管一般可以用于可控整流电路，也可用于交流调压电路（）。

[单选题] *A、对B、错√8、开关型稳压电路中的调整管工作在饱和状态（）。

[单选题] *A、对B、错√9、双向晶闸管可以由两个晶闸管反向并联构成（）。

[单选题] *A、对√B、错10、普通晶闸管是四层半导体结构（）。

[单选题] *A、对√B、错11、单相全控桥整流电路每次导通时，有两个晶闸管串联导通（）。

[单选题] *A、对√B、错12、普通晶闸管有两个PN结（）。

[单选题] *A、对B、错√13、晶闸管的控制极与阳极之间是一个PN结，其判别方法同晶体二极管极性判别方法一样（）[单选题] *A、对B、错√14、断开控制后，能保证晶闸管不导通而允许重复加在阳极与阴极间的正向峰值电压，称为正向阻断峰值电压（）。

[单选题] *A、对√B、错15、晶闸管控制极与阳极间的正反向电阻都很小（）。

[单选题] *A、对B、错√16、单结晶体管时一种特殊类型的二极管（）。

[单选题] *A、对√B、错17、单结晶体管时一种特殊类型的三极管（）[单选题] *A、对B、错。

√18、单结晶体管触发电路输出尖脉冲（）。

[单选题] *A、对√B、错19、单相全控桥整流电路由4 个晶闸管组成（）。

[单选题] *A、对√B、错20、三端集成稳压电路既要考虑输出电压，又要考虑输出电流最大值（）。

第一章：直流稳压电路第一节：整流滤波电路一、填空题1、整流是将交流电压转换为_________电压，但整流后的电压是脉动直流电压，含有交流成分。

2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。

3、滤波是从脉动直流电压中滤除交流分量，使之成为___________电压。

4、电容滤波即将电容器________连接于负载两端，滤除交流分量。

5、电感滤波即将电感器与________串联，以限制交流分量通过负载。

6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。

（）2、二极管两端加上正向电压就能导通。

（）3、全波整流电路电容滤波负载上电压是二次电压的1.2倍。

（）4、硅和锗是制作半导体器件的主要材料。

（）5、整流输出电压加电容滤波后，电压脉动减小了，输出电压也下降了。

（）6、在半波整流电路中，接入滤波电容时的输出电压平均值约等于变压器二次电压（）7、整流电路是直流电源的核心部分，它是利用二极管的单向导电性，将输入的交流电压转换为脉动的直流电压。

（）8、整流电路是直流电源的核心部分，它是利用二极管的单向导电性。

（）9、常用的整流电路有半波整流电路和桥式整流电路。

（）10、半波整流电路二极管流过的电流为负载上电流的一半。

（）11、电容滤波电路是利用电容两端电压不能突变，在电容充、放电过程中使输出电压趋于平滑。

（）12、电容滤波电路通常选电容比较大，效果越好。

（）13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。

（）三、选择题1、二极管具有（)A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大，则二极管（）A、特性良好B、已被击穿C、内部开路3、在用万用表测量二极管过程中，对于同一种二极管，用万用表不同的档位测出的正向电阻值不同，主要原因是（）A、万用表在不同的档位，其内阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波，下列说法错误的是（）A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波，下列说法错误的是（）A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载，电阻为1.5KΩ，要求工作电流为10mA，如果采用半波整流电路，试求电源变压器二次电压为多少？2、有一直流负载需直流电压6V，直流电流0.4A，如果采用单相桥式整流电路，试求电源变压器二次电压为多少？流过二极管的平均电流为多少？第二节：直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管（2CW13）的电压，读数只有0.7V，这种情况表明该稳压二极管（）A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中，硅稳压二极管必须与限流电阻串接，此限流电阻的作用是（）A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V，另一个稳压二极管稳压值为7.5V，若把两个二极管的正极并接，再将负极并接，组成一个稳压电路该稳压值为（）A、8VB、7.5VC、15.5V二、填空题1、直流稳压电源是一种交流电网电压发生变化时，或负载变动时，能保持___________电压基本稳定的直流电源。

LM338可调三端稳压器集成电路
发表于：2009年12月29日
LM338可调三端稳压器提供5A的平均输出电流，输出电压范围为1.2V至32V连续可
调。

LM338内置过载保护电路，自动限制功耗。

此保护电路允许瞬态负载强电流通过，12A以内的瞬态电流不会实施保护，以利于某些设备的顺利启动。

LM338稳压器特性：
1. 输出电流：5A
2. 允许瞬态电流：12A
3. 输出电压：1.2V~32V
4. 最高输入输出压差：35V
5. 线路调整率：0.005%
6. 负载调整率：0.1%
7. 工作温度：0~125℃
LM338有两种封装，分别是TO-3金属封装、TO-220塑料封装，以下是封装外形和引脚排列：
金封型号：LM338A
塑封型号：LM338P LM338内部电路示意图：
LM338典型应用电路：。

三端稳压电路图集（六祖故乡人汇编2013年9月8日）LM317可调稳压电源电路图：LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。

LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。

LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性率和负载率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

为保证稳压器的输出性能，R应小于240欧姆。

改变RP阻值稳压电压值。

D5，D6用于保护LM317。

输出电压计算公式：Uo=(1+RP/R)*1.25下面是LM317可调稳压电源电路图的元器件清单：下面是LM317可调稳压电源电路图：三端集成稳压可调电源电路设计：如图所示，此电路的核心器件是W7805。

W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。

具有较高的稳定度和可靠性。

W7805属串联型集成稳压器。

其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。

如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。

图中RP1就是为此而设计的。

只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。

VD3整流，C2滤波，VD4稳压后提供5V负电压。

元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。

IC用7805；其它元件参数图中已注明，无特殊要求。

零基础学电子电路之三端稳压器介绍及应用
在介绍三端稳压器之前有必要了解一下集成稳压器，集成稳压器也叫集成稳压电路，就是把不稳定的直流电转换成稳定的直流电的集成电路（之前是用分立件组成的稳压电路）
随着电子技术的迅速发展，集成稳压电源运用越来越普及，其中小功率的稳压电源以三端式串联型稳压器应用最为普遍。

三端集成稳压器：将串联稳压电源和保护电路集成在一起就是集成稳压器。

集成稳压器有：输入端、输出端和公共端，称三端集成稳压器。

温馨提示：要特别注意，不同型号，不同封装的集成稳压器，它们三个电极的位置是不同的，要查资料确定，如果有需要，我也可以提供分享给大家。

应用电路：
三端固定输出集成稳压器的典型应用电路如图所示
三端可调输出集成稳压器的典型应用电路如图所示。

可调输出三端集成稳压器的内部，在输出端和公共端之间的参考源，因此输出电压可通过电位器调节。

利用三端集成稳压器组成恒流源：
1，小电流恒流源
2，稳压器做恒流源
3，可调稳压器做恒流源（大电流）。

可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。

它的作用是在电路中提供稳定的直流电压，保证电路正常运行。

本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。

一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。

它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。

常见的稳压芯片有LM317、LM1117等。

二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。

可调三端稳压器可以通过适当的电路配置来实现这一要求。

通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。

2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。

可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。

3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。

通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。

4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。

可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。

通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。

三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。

我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。

在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。

不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。

第一章：直流稳压电路第一节：整流滤波电路一、填空题1、整流是将交流电压转换为_________电压，但整流后的电压是脉动直流电压，含有交流成分。

2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。

3、滤波是从脉动直流电压中滤除交流分量，使之成为___________电压。

4、电容滤波即将电容器________连接于负载两端，滤除交流分量。

5、电感滤波即将电感器与________串联，以限制交流分量通过负载。

6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。

（）2、二极管两端加上正向电压就能导通。

（）3、全波整流电路电容滤波负载上电压是二次电压的1.2倍。

（）4、硅和锗是制作半导体器件的主要材料。

（）5、整流输出电压加电容滤波后，电压脉动减小了，输出电压也下降了。

（）6、在半波整流电路中，接入滤波电容时的输出电压平均值约等于变压器二次电压（）7、整流电路是直流电源的核心部分，它是利用二极管的单向导电性，将输入的交流电压转换为脉动的直流电压。

（）8、整流电路是直流电源的核心部分，它是利用二极管的单向导电性。

（）9、常用的整流电路有半波整流电路和桥式整流电路。

（）10、半波整流电路二极管流过的电流为负载上电流的一半。

（）11、电容滤波电路是利用电容两端电压不能突变，在电容充、放电过程中使输出电压趋于平滑。

（）12、电容滤波电路通常选电容比较大，效果越好。

（）13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。

（）三、选择题1、二极管具有（)A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大，则二极管（）A、特性良好B、已被击穿C、内部开路3、在用万用表测量二极管过程中，对于同一种二极管，用万用表不同的档位测出的正向电阻值不同，主要原因是（）A、万用表在不同的档位，其内阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波，下列说法错误的是（）A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波，下列说法错误的是（）A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载，电阻为1.5KΩ，要求工作电流为10mA，如果采用半波整流电路，试求电源变压器二次电压为多少？2、有一直流负载需直流电压6V，直流电流0.4A，如果采用单相桥式整流电路，试求电源变压器二次电压为多少？流过二极管的平均电流为多少？第二节：直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管（2CW13）的电压，读数只有0.7V，这种情况表明该稳压二极管（）A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中，硅稳压二极管必须与限流电阻串接，此限流电阻的作用是（）A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V，另一个稳压二极管稳压值为7.5V，若把两个二极管的正极并接，再将负极并接，组成一个稳压电路该稳压值为（）A、8VB、7.5VC、15.5V二、填空题1、直流稳压电源是一种交流电网电压发生变化时，或负载变动时，能保持___________电压基本稳定的直流电源。

压值V ZD，稳压二极管反向击穿，两端电压保持在V ZD。

当因电源因素导致输入电压V i增大时，输出电压V o也有加大的趋势，这时电路中电流增大，致使电阻R s上的电压V s增大，而V o=V i−V s，此时输出电压可以保持基本不变。

可见，电阻R s在电路中的作用很大，一定不能少。

知识点六 集成三端稳压器集成三端稳压器是一种串联调整式稳压器，内部设有过热、过流和过压保护电路。

它只有3个外引出端（输入端、输出端和公共地端），将整流滤波后的直流电压接到集成三端稳压器输入端，在输出端就得到稳定的直流电压。

其电路简单、使用方便，因此在许多电路中得到应用。

1．集成三端稳压器的分类（1）根据输出电压能否调整分类①固定输出电压型，该类集成三端稳压器的输出电压是由制造厂家预先调整好的，输出为固定值。

例如，7805型集成三端稳压器的输出为固定+5V。

②可调输出电压型，该类集成三端稳压器的输出电压可通过改变少数外接元件值来实现在较大范围内调整。

当调节外接元件值时，可获得所需的输出电压。

例如，CW317型集成三端稳压器的输出电压在12～37V连续可调。

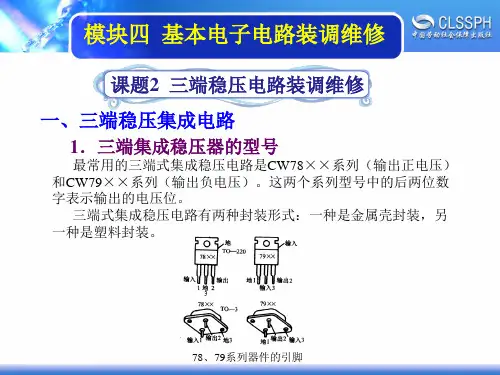

（2）根据输出电压的正、负类型分类①输出正电压系列的集成稳压器（78××），其输出端电压对公共端为负向电压，例如7805、7806、7809等。

其中，字头“78”表示输出电压为正值，后面数字表示输出电压的稳压值。

②输出负电压系列的集成稳压器（79××），其输出端电压对公共端为负向电压，例如7905、7906、7912等。

其中，字头“79”表示输出电压为负值，后面数字表示输出电压的稳压值。

（3）根据输出电流分类①输出为小电流，代号“L”。

如78L××，最大输出电流为0.1A。

②输出为中电流，代号“M”。

如78M××，最大输出电流为0.5A。

③输出为大电流，代号“S”。

如78S××，最大输出电流为2A。

阿南机电高普专科曇機电子技术课程设计报告设计课题:三端集成稳压电路三端集成稳压电路•、设计任务与要求1。

掌握二极管的单向导电性及用途；2。

了解三端集成稳压器LM78 0 5和LM 3 17的用途及区别；3。

对桥式整流滤波电路进行了解：4o对变压器知识进行回顾；5.培养实践技能，提高分析和解决实际问题的能力；6o要求安全用电，正确使用元件二、方案设计与论证可调直流稳压电源一般山电源变压器，整流滤波电路及稳压电路所组成。

变压把家用照明电交流电压220V变为所需要的低压交流电。

桥式整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设讣主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1 . 25V-37V可调。

方案一、使用型号LM31 7三端稳压集成器.接入220V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用IN400 1型号二极管，电容等设计整流滤波电路, 然后通过使用型号LM3 17三端稳压集成器，输出一个稳定直流电.方案一•、使用型号LM780 5三端稳压集成器。

接入2 20V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用I N4007型号二极管，电容等设计整流滤波电路，然后通过使用型号LM7 8 0 5三端稳压集成器，输出一个稳定直流电.论证:由于设计要求通过变压,整流，滤波，稳压过程将2 2 0V交流电，变为稳定的直流电，并实现电压可在1。

2 5V-3 7 V可调。

对于型号LM7805三端稳压集成器来说，输入电压为9 V 2 0 V ,输出电压为固定值5,输出最大电流为1. 5A;而型号LM317三端稳压集成器输入电压的要求范圉比较大，输出电压为可调的，电压的范用1. 2 5 V-37V,输出电流的最大值与上面的相同，对于此设计来说LM3! 7的选择性比较高，比较容易操作。

项目五试题库一、填空题1．集成运放的两个输入端分别为输入端和输入端，前者的极性与输出端，后者的极性与输出端。

2．当理想运放不论工作在线性区还是工作在非线性区时，它的两个输入端的电位相等，这种现象称为。

3．当理想运放不论工作在线性区还是工作在非线性区时它的两个输入端电流均为零，这种现象称为。

4．理想集成运放的放大倍数为，输入电阻为，输出电阻为，共模抑制比为。

5．常见可调三端稳压器有：输出电压的CWll7、CW217、CW317系列；输出电压的CW337和CW137系列。

6．常见的固定输出的三端稳压器有：输出电压的78**系列和输出电压的79**系列。

7．W7806表示稳定输出电压为，W7912表示稳定输出电压为。

8．将放大电路信号输出量的一部分或全部按一定方式馈送回到输入端，与输入量信叠加比较后送入放大电路，称为。

9．当放大器的输入信号为零时，输出信号不为零而上下漂动的现象，称为。

10．大小相等、极性相反的信号称为；而大小相等、极性相同的信号称为。

11．共模抑制比是指放大器对与对之比，用表示。

12．CW317L是国产民用品，输出电压，电流大小为 A。

13．CW337是国产民用品，输出电压，电流大小为 A。

14．理想集成运放的A ud= ，K CMR= 。

15．理想集成运放的开环差模输入电阻ri= ，开环差模输出电阻ro= 。

16．电压比较器中集成运放工作在非线性区时，输出电压Uo只有或两种的状态。

17．集成运放工作在线性区的条件是___________ 。

18．集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为_________。

19．反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。

20．比例运算电路的比例系数大于1，而比例运算电路的比例系数小于0。

（填同相或反相）21．比例运算电路可实现A u＞1的放大器。

（填同相或反相）22．比例运算电路可实现A u＜0的放大器。

二、复习导入1、可调直流稳压电源的电路原理图可调直流稳压电源电路的核心元件为LM317，变压器输出交流12V至输入端，经由二极管VD1—VD4组成的桥式整流电路整流、电容器C1与C2滤波，转化成直流电压。

此直流电压输至三端集成稳压器LM317的输入端3脚，从输出端2脚输出稳定的直流电压。

改变电位器Rp的电阻值，可改变输出电压的大小。

C3、C4为滤波电容器；VD5、VD6为保护二极管；LED和R2为电源指示电路。

2、元器件识别与检测将LM317引脚朝下，把标记有“LM317”的一面正对自己，从左边开始依次为：1引脚为调整端、2引脚为输出端、3引脚为输入端，见图2。

图2 LM317引脚排列图图3 LM317的检测图三端稳压器LM317优劣的检测，测量各引脚与散热片之间阻值。

将万用表拨至R*10K挡，红表笔接散热片（带小圆孔子），黑表笔依次接1、2、3脚。

即测出各引脚对地电阻值。

并测量二极管和变压器。

三、组内分工协作，每人按不同电路原理图制作重点、难点1、以组为单位，每组每人按不同能力情况选择一张电路原理图（图A~图F）进行电路焊接，每组制作的电路板必须包含图A~图F，也可根据理论课上的讲解自行改变电路（减少元件或改变元件），但是要有直流电源输出并能调节。

2、电路原理图A~F图A示范讲解：根据理论课上的学习，大致了附件一可调直流稳压电源的安装与调试一、器材准备1、指针式万用表2、焊接及装接工具一套3、元件清单：二、实操过程（一）认识电路原理图可调直流稳压电源电路的核心元件为LM317，具体电路如图1所示，变压器输出交流12V至输入端，经由二极管VD1—VD4组成的桥式整流电路整流、电容器C1与C2滤波，转化成直流电压。

此直流电压输至三端集成稳压器LM317的输入端3脚，从输出端2脚输出稳定的直流电压。

改变电位器Rp的电阻值，可改变输出电压的大小。

C3、C4为滤波电容器；VD5、VD6为保护二极管；LED和R2为电源指示电路。
