集成三端稳压器集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。
它只有三个外引出端(输入端、输出端和公共地端),将整流滤波后的不稳定的直流电压接到集成三端稳压器输入端,经三端稳压器后在输出端得到某一值的稳定的直流电压。
一、集成三端稳压器的分类集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。
1. 根据输出电压能否调整分类集成三端稳压器的输出电压有固定和可调输出之分。
固定输出电压是由制造厂预先调整好的,输出为固定值。
例如,7805型集成三端稳压器,输出为固定+5V 。
可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。
例如:CW317型集成三端稳压器, 输出电压可以在12~37V 范围内连续可调。
2. 固定输出电压式根据输出电压的正、负分系列输出正电压系列(78××)的集成稳压器其电压共分为5~24V七个挡。
例:7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。
输出电流为15A(带散热器)。
输出负电压系列(79××)的集成稳压器其电压共分为-5~-24V七个挡。
例:7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。
输出电流为15A(带散热器)。
3. 根据输出电流分挡三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。
输出为小电流,代号"L" 。
例如,78L××,最大输出电流为0.1A 。
输出为中电流,代号"M" 。
例如,78M××,最大输出电流为05A 。
输出为大电流,代号"S" 。
例如,78S××,最大输出电流为2A 。
注意:各厂家分挡符号不一, 选购时要注意产品说明书。

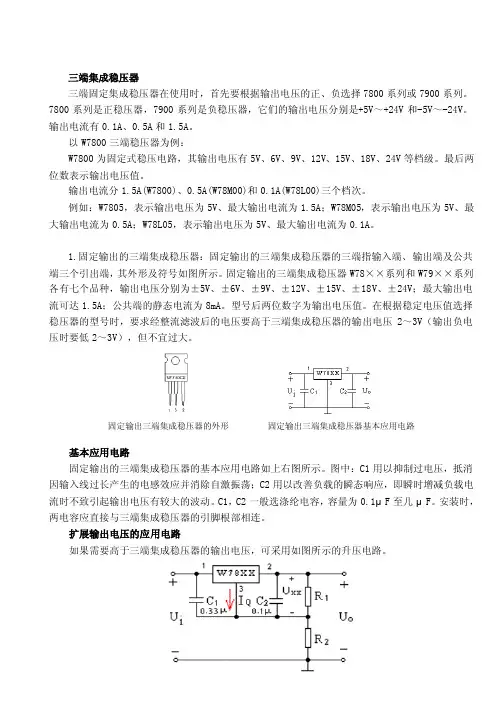

三端集成稳压器三端固定集成稳压器在使用时,首先要根据输出电压的正、负选择7800系列或7900系列。
7800系列是正稳压器,7900系列是负稳压器,它们的输出电压分别是+5V~+24V和-5V~-24V。
输出电流有0.1A、0.5A和1.5A。
以W7800三端稳压器为例:W7800为固定式稳压电路,其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。
最后两位数表示输出电压值。
输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。
例如:W7805,表示输出电压为5V、最大输出电流为1.5A;W78M05,表示输出电压为5V、最大输出电流为0.5A;W78L05,表示输出电压为5V、最大输出电流为0.1A。
1.固定输出的三端集成稳压器:固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端,其外形及符号如图所示。
固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种,输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V;最大输出电流可达1.5A;公共端的静态电流为8mA。
型号后两位数字为输出电压值。
在根据稳定电压值选择稳压器的型号时,要求经整流滤波后的电压要高于三端集成稳压器的输出电压2~3V(输出负电压时要低2~3V),但不宜过大。
固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。
图中:C1用以抑制过电压,抵消因输入线过长产生的电感效应并消除自激振荡;C2用以改善负载的瞬态响应,即瞬时增减负载电流时不致引起输出电压有较大的波动。
C1,C2一般选涤纶电容,容量为0.1μF至几μF。
安装时,两电容应直接与三端集成稳压器的引脚根部相连。
电路识图47-三端稳压集成电路分析下图所示是三端稳压集成电路典型应用电路。
A1是三端稳压集成电路,它接在整流、滤波电路之后,输入A1的是未稳定的直流工作电压,输出的是经过稳定的直流工作电压。
一、三端稳压集成电路引脚分析1、1脚是集成电路的直流电压输入引脚,从整流、滤波电路输出的未稳定直流电压从这一引脚输入到A1内电路中。
2、2脚是接地引脚,在典型应用电路中接地,如果需要进行直流输出电压的调整时,该引脚不直接接地。
3、3脚是稳定直流电压输出引脚,其输出的直流电压加到负载电路中。
二、电路中各电子元器件的作用1、电路中的C1为滤波电容,其容量比较大。
2、C2是高频滤波电容,用来克服C1的感抗特性。
3、C3是三端集成稳压电路输出端滤波电容,一般容量较小。
三、三端稳压集成电路1、三端稳压集成电路基本知识外形特性三根引脚,与普通三极管相近,标准封装是TO-220封装,也有TO-92封装。
系列78系列和79系列散热片要求小功率运用时不用散热片。
但大功率运用时在三端稳压集成电路上需要安装足够大的散热器,否则稳压管温度过高,稳压性能将变差,甚至损坏。
输出电压规格5V、6V、8V、9V、12V、15V、18V、24V;-5V、-6V、-8V、-9V、-12V、-15V、-18V、-24V输入电压范围上限可达30V,为保证工作可靠性,输入电压应比输出电压高3~5V,过高的输入电压将导致器件严重发热,甚至损坏;同时输入电压也不能比输出电压低2V,否则稳压性能不好。
保护电路该稳压集成电路内部设有过流、过热及调整管保护电路。
2、78系列和79系列说明78系列78系列为正极性三端稳压集成电路,输出正极性直流电压。
78后面的两位数字表示输出电压。
例如7805表示输出+5V,7815表示输出+15V。
79系列78系列为负极性三端稳压集成电路,输出负极性直流电压。
79后面的两位数字表示输出电压。
例如7905表示输出-5V,7915表示输出-15V。

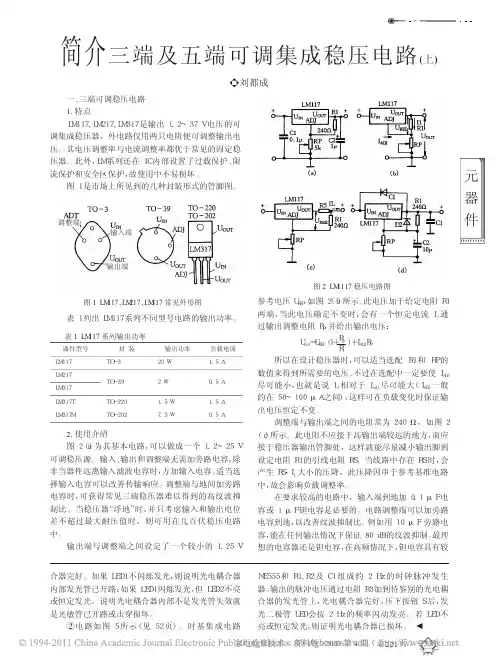

三端稳压电路图集(六祖故乡人汇编2013年9月8日)LM317可调稳压电源电路图:LM317是可调稳压电源中觉的一种稳压器件,使用也非常方便。
LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
很早以前我国和世界各大集成电路生产商就有同类产品可供选用,是使用极为广泛的一类串连集成稳压器。
LM317 的输出电压范围是1.25V —37V(本套件设计输出电压范围是 1.25V—12V),负载电流最大为 1.5A。
它的使用非常简单,仅需两个外接电阻来设置输出电压。
此外它的线性率和负载率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
为保证稳压器的输出性能,R应小于240欧姆。
改变RP阻值稳压电压值。
D5,D6用于保护LM317。
输出电压计算公式:Uo=(1+RP/R)*1.25下面是LM317可调稳压电源电路图的元器件清单:下面是LM317可调稳压电源电路图:三端集成稳压可调电源电路设计:如图所示,此电路的核心器件是W7805。
W7805将调整器,取样放大器等环节集于一体,内部包含限流电路、过热保护电路、可以防止过载。
具有较高的稳定度和可靠性。
W7805属串联型集成稳压器。
其输出电压是固定不变的,这种固定电压输出,极大的限制了它的应用范围。
如果将W7805的公共端即3脚与地断开,通过一只电位器接到-5V左右的电源上,就可以在改变电位器阻值的同时,使集成稳压器的取样电压及输出电压都随之改变。
图中RP1就是为此而设计的。
只要负电压的大小取得合适便能使输出电压从0V起连续可调,输出电压的最大值由W7805的输入电压决定,本稳压器0V-12V可调。
VD3整流,C2滤波,VD4稳压后提供5V负电压。
元件选择:变压器应选用5V A,输出为双14V;二极管VD1-VD4选用1N4001;VDW 选用稳压值为5-6V的2CW型稳压管;RP1用普通电位器;RP2为微调电阻。
IC用7805;其它元件参数图中已注明,无特殊要求。
三端稳压器,主要有两种,一种输出电压是固定的,称为固定输出三端稳压器,另一种输出电压是可调的,称为可调输出三端稳太器,其基本原理相同,均采用串联型稳压电路。
在线性集成稳压器中,由于三端稳压器只有三个引出端子,具有外接元件少,使用方便,性能稳定,价格低廉等优点,因而得到广泛应用类别——三端稳压器的通用产品有78系列(下电源)和79系列(负电源),输出电压由具体型号中的后面两个数字代表,有5V,6V,8V,9V,12V,15V,18V,24V等档次。
输出电流以78(或79)后面加字母来区分。
L表示0.1A,M表示0.5A,无字母表示1.5A,如78L05表求5V 0.1A。
使用注意事项——在使用时必须注意:(VI)和(Vo)之间的关系,以7805为例,该三端稳压器的固定输出电压是5V,而输入电压至少大于7V,这样输入/输出之间有2-3V及以上的压差。
使调整管保证工作在放大区。
但压差取得大时,又会增加集成块的功耗,所以,两者应兼顾,即既保证在最大负载电流时调整管不进入饱和,又不致于功耗偏大。

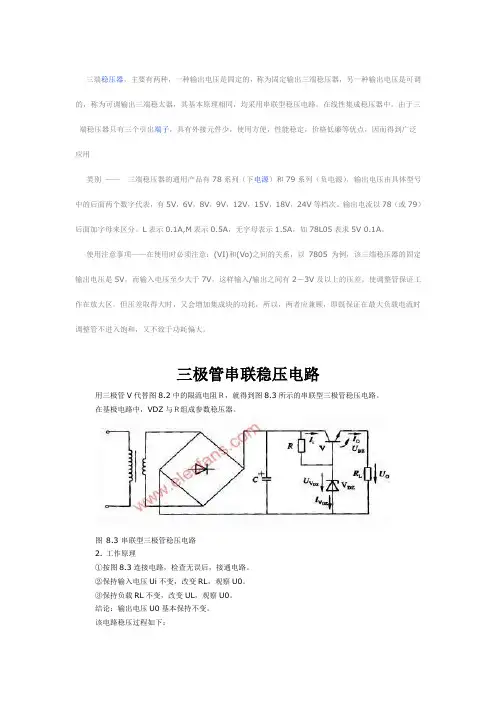

三极管串联稳压电路用三极管V代替图8.2中的限流电阻R,就得到图8.3所示的串联型三极管稳压电路。
在基极电路中,VDZ与R组成参数稳压器。
图8.3 串联型三极管稳压电路2. 工作原理①按图8.3连接电路,检查无误后,接通电路。
②保持输入电压Ui不变,改变RL,观察U0。
③保持负载RL不变,改变UL,观察U0。
结论:输出电压U0基本保持不变。
该电路稳压过程如下:(1)当输入电压不变,而负载电压变化时,其稳压过程如下:(2)当负载不变,输入电压U增加时,其稳压过程如下:(3)当UI增加时,输出电压U0有升高趋势,由于三极管T基极电位被稳压管DZ固定,故U0的增加将使三极管发射结上正向偏置电压降低,基极电流减小,从而使三极管的集射极间的电阻增大,UCE增加,于是,抵消了U0的增加,使U0基本保持不变.上述电路虽然对输出电压具有稳压作用,但此电路控制灵敏度不高,稳压性能不理想。
三端集成稳压器管脚排列三端稳压器(78、79系列)管脚序号判断技巧在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
这样标注便于记忆。
引脚①为最高电位,③脚为最低电位,②脚居中。
从图中可以看出,不论正压还是负压,②脚均为输出端。
对于78**正压系列,输入是最高电位,自然是①脚,地端为最低电位,即③脚,如附图所示。
对与79**负压系列,输入为最低电位,自然是③脚,而地端为最高电位,即①脚,如附图所示。
此外,还应注意,散热片总是和最低电位的第③脚相连。
这样在78**系列中,散热片和地相连接,而在79**系列中,散热片却和输入端相连接。
教你如何用WORD文档(2012-06-27 192246)转载▼标签:杂谈1. 问:WORD 里边怎样设置每页不同的页眉?如何使不同的章节显示的页眉不同?答:分节,每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问:请问word 中怎样让每一章用不同的页眉?怎么我现在只能用一个页眉,一改就全部改了?答:在插入分隔符里,选插入分节符,可以选连续的那个,然后下一页改页眉前,按一下“同前”钮,再做的改动就不影响前面的了。
简言之,分节符使得它们独立了。
这个工具栏上的“同前”按钮就显示在工具栏上,不过是图标的形式,把光标移到上面就显示出”同前“两个字来。
3. 问:如何合并两个WORD 文档,不同的页眉需要先写两个文件,然后合并,如何做?答:页眉设置中,选择奇偶页不同与前不同等选项。
4. 问:WORD 编辑页眉设置,如何实现奇偶页不同比如:单页浙江大学学位论文,这一个容易设;双页:(每章标题),这一个有什么技巧啊?答:插入节分隔符,与前节设置相同去掉,再设置奇偶页不同。
5. 问:怎样使WORD 文档只有第一页没有页眉,页脚?答:页面设置-页眉和页脚,选首页不同,然后选中首页页眉中的小箭头,格式-边框和底纹,选择无,这个只要在“视图”――“页眉页脚”,其中的页面设置里,不要整个文档,就可以看到一个“同前”的标志,不选,前后的设置情况就不同了。
三端集成稳压器的内部电路结构常用串联调整式稳压电路的特点是调整管与负载串联并工作在线性区域内,其电压调整率高、负载力量和纹波抑制力量强、电路结构简洁。
固定式三端集成稳压器的内部电路方框图如下图所示。
它与一般分立件组成的串联调整式稳压电源非常相像,不同之处在于增加了启动电路、恒流源以及爱护电路。
为了使稳压器能够在比较大的电压变化范围内正常工作,在基准电压形成和误差放大部分设置了恒流源电路,启动电路的作用就是为恒流源建立工作点。
Rs是过流爱护取样电阻;R1和R2组成电压取样电路,实际上他们由一个电阻网路构成。
在输出电压不同的稳压器中,采纳不同的串、并联接法,以形成不同的分压比,取样电压通过误差放大之后,去掌握调整管的工作状态,以形成和稳定一系列预定的输出电压。
可调式三端集成稳压器的内部电路方框图如下图所示。
与固定式稳压器相比,可调式稳压器把内部的误差放大器、爱护电路等的公共端该接到了输出端,所以它不再有接地端;(/版权全部)同时,内部不设电压取样电路,增加了特地用于外接取样电路的输出电压调整端ADJ,将内部基准电压(一般为1.25V)加在误差放大器的同相输入端和电压调整端ADJ之间,并由一个超级恒流源(一般为50uA)供电。
实际使用时,调整端ADJ采纳悬浮式,即通过外接的取样分压电阻R1和R2来设定输出电压。
输出电压大小可用公式Uo=1.25(1+R2/R1来计算。
明显,假如将调整端ADJ直接接地,则输出端Uo会输出稳定的1.25V电压。
注:上图所示是正电压输出三端集成稳压器的内部电路框图。
对于相应的负电压输出三端集成稳压器,其内部结构和工作原理与正电压输出三端集成稳压器基本相同,所不同的是调整管被接成了集电极输出型。
低压差微功耗型 LDO JC53XX 系列CMOS 电压稳压电路 500mAJC53XX系列是使用CMOS技术开发的低压差,高精度输出电压,超低功耗电流, 正电压型电压稳压电路。
由于内置有低通态电阻晶体管,因而输入输出压差低。
最高工作电压可达10V,适合需要较高耐压的应用电路。
■特性:·输出电压精度高。
精度±2%·输入输出压差低。
典型值1.5mV Iout=1mA·超低功耗电流。
典型值⒈2uA·低输出电压温漂典型值50 PPm /℃·输入耐压。
升至10V保持输出稳压·输出短路保护短路电流50 mA■ 用途:·使用电池供电设备的稳压电源·通信设备的稳压电源·家电玩具的稳压电源·移动电话用的稳压电源·便携式医用仪器稳压电源■产品目录型号输出电压(注)误差打印MARKSOT-89 TO-92打印MARK SOT-23-3JC5312 1.2V ±2% JC5-12 JC512 JC5315 1.5V ±2% JC5-15 JC515 JC5317 1.7V ±2% JC5-17 JC517JC5318 1.8V ±2% JC5-18 JC518 JC5321 2.1V ±2% JC5-21 JC521 JC5325 2.5V ±2% JC5-25 JC525 JC5327 2.7V ±2% JC5-27 JC527 JC5328 2.8V ±2% JC5-28 JC528 JC5330 3.0V ±2% JC5-30 JC530 JC5333 3.3V ±2% JC5-33 JC533 JC5336 3.6V ±2% JC5-36 JC536 JC5338 3.8V ±2% JC5-38 JC538 JC5344 4.4V ±2% JC5-44 JC544 JC5350 5.0V ±2% JC5-50 JC550 注:在希望使用上述输出电压档以外的产品,客户可要求定制,输出电压范围1.2V~7V,每0.1V 进行细分。
