汽车仪表盘图标的功能解读(ppt 71页)

汽车仪表盘显示说明车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭.驻车指示灯—驻车制动手柄（即手刹）拉起时，此灯点亮。

手刹被放下时，该指示灯自动熄灭。

在有的车型上，刹车液不足时此灯会亮.电瓶指示灯--显示蓄电池工作状态的指示灯。

接通电门后亮起，发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

刹车盘指示灯--显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。

机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查.水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶.安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障.ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。

不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车.发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。

不亮或长亮表示发动机故障，需及时进行检修.燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。

清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。

添加清洁液后，指示灯熄灭.电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC 灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修.前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示.转向指示灯--转向灯亮时，相应的转向灯按一定频率闪烁。

汽车仪表盘显示说明车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭.驻车指示灯—驻车制动手柄（即手刹）拉起时，此灯点亮。

手刹被放下时，该指示灯自动熄灭。

在有的车型上，刹车液不足时此灯会亮.电瓶指示灯--显示蓄电池工作状态的指示灯。

接通电门后亮起，发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

刹车盘指示灯--显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。

机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查.水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶.安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障.ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。

不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车.发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。

不亮或长亮表示发动机故障，需及时进行检修.燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。

清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。

添加清洁液后，指示灯熄灭.电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC 灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修.前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示.转向指示灯--转向灯亮时，相应的转向灯按一定频率闪烁。

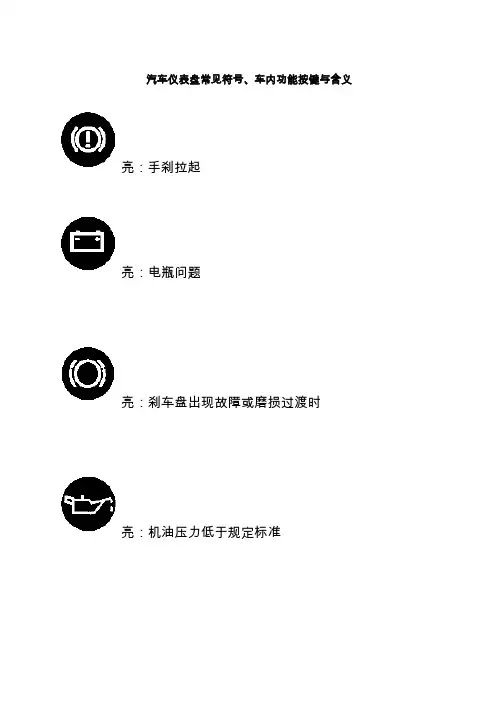

汽车仪表盘常见符号、车内功能按键与含义
亮：手刹拉起
亮：电瓶问题
亮：刹车盘出现故障或磨损过渡时
亮：机油压力低于规定标准
亮：冷却液温度超过规定值
亮：安全气囊故障
亮：（防抱死刹车系统）ABS出现故障亮：车辆的发动机故障
亮：储油量不足
亮：有车门未关好
亮：玻璃清洁液已不足
亮：（发动机电子稳定系统）EPC故障亮：雾灯打开
亮：相应方向的转向灯打开
亮：远光打开
亮：安全带没有扣紧
亮：O/D挡已锁止。

此时加速能力获得提升，但油耗增加亮：空调系统进入内循环状态
亮：示宽灯打开
亮：(车身稳定系统) VSC关闭。

亮：(牵引力控制系统) TCS关闭功能按键
开启油箱
(汽车电子稳定系统)ESP系统开关
倒车雷达开关
门锁开关
清洗前大灯
后遮阳帘控制。

汽车仪表指示灯页第 1 汽车仪表指示灯大全Indicator lights on the instrument cluster 图示Icon 名称Name 含义Meaning 手刹指示灯（驻车指示灯）Hand break 该指示灯用来显示车辆驻车制动手柄（即手刹）的状态，平时为熄灭状态。

当手刹被拉起后，该指示灯自动点亮；手刹被放下时，该指示灯自动熄灭。

在有的车型上，行驶中未放下手刹会伴随有警告音或刹车液不足时此灯会点亮。

电瓶指示灯Battery 该指示灯是显示蓄电池工作状态的指示灯，用来显示电瓶使用状态。

打开钥匙门接通电源，车辆开始自检时，该指示灯点亮，发动机启动后自动熄灭。

如果发动机启动后电瓶指示灯不亮或长亮不灭，说明该电瓶出现了使用问题，应立即检查发电机及电路，电瓶出现问题是须立即更换。

汽车仪表指示灯页第 2 刹车盘指示灯Break disc 该指示灯是显示刹车盘片磨损情况的指示灯，用来显示车辆刹车盘磨损的状况。

正常情况下该指示灯为熄灭状态，当刹车盘出现故障或磨损过度时，该指示灯点亮，提示车主应及时更换故障或磨损过度的刹车片，修复后熄灭。

机油指示灯Engine oil 该指示灯是显示发动机机油压力的指示灯，用来显示发动机内机油的压力状况。

打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。

该指示灯长亮，说明该车发动机机油压力低于规定标准，表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查，及时需要维修。

水温指示灯Water temperature 该指示灯是显示发动机冷却液温度过高的指示灯，用来显示发动机内冷却液的温度。

当钥匙门打开后，车辆自检时，会点亮数秒，后熄灭。

此指示灯点亮（长亮）报警时，说明冷却液温度超过规定值，应立即时停车并关闭发动机。

水温正常后该指示灯熄灭，待冷却至正常温度后再继续行驶。

气囊指示灯Air bag 该指示灯用来显示安全气囊的工作状态，当打开钥匙门接通电源后，车辆开始自检时。

汽车仪表盘显示说明车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好,车门关闭后熄灭.驻车指示灯-驻车制动手柄(即手刹）拉起时，此灯点亮. 手刹被放下时，该指示灯自动熄灭.在有的车型上，刹车液不足时此灯会亮。

电瓶指示灯-—显示蓄电池工作状态的指示灯.接通电门后亮起，发动机启动后熄灭.如果不亮或长亮不灭应立即检查发电机及电路。

刹车盘指示灯-—显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭。

机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力,可能有渗漏，此时需立即停车关闭发动机进行检查.水温指示灯—-显示发动机冷却液温度过高的指示灯,此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶。

安全气囊指示灯—-显示安全气囊工作状态的指示灯，接通电门后点亮,约3－4秒后熄灭,表示系统正常，不亮或常量表示系统存在故障。

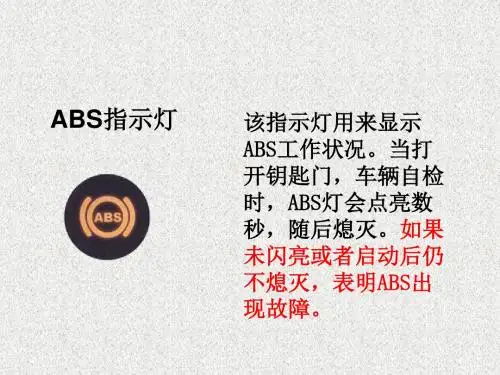

ABS指示灯-—接通电门后点亮，约3－4秒后熄灭，表示系统正常。

不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车。

发动机自检灯—-发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭,发动机正常.不亮或长亮表示发动机故障，需及时进行检修。

燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。

清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽,该灯点亮,提示车主及时添加清洗液。

添加清洁液后，指示灯熄灭。

电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障,本灯亮起，应及时进行检修。

前后雾灯指示灯——该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时,两灯点亮，图中左侧的是前雾灯显示,右侧为后雾灯显示.转向指示灯—-转向灯亮时,相应的转向灯按一定频率闪烁.按下双闪警示灯按键时，两灯同时亮起，转向灯熄灭后，指示灯自动熄灭.远光指示灯—-显示大灯是否处于远光状态，通常的情况下该指示灯为熄灭状态。

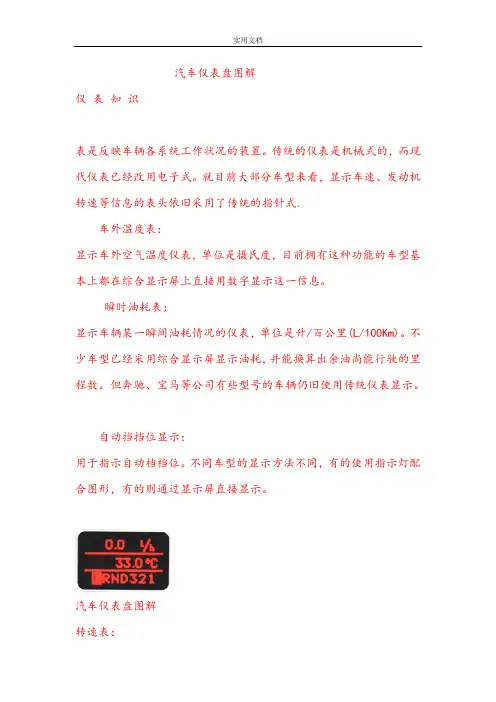

汽车仪表盘图解仪表知识表是反映车辆各系统工作状况的装置。

传统的仪表是机械式的，而现代仪表已经改用电子式。

就目前大部分车型来看，显示车速、发动机转速等信息的表头依旧采用了传统的指针式.车外温度表：显示车外空气温度仪表，单位是摄氏度，目前拥有这种功能的车型基本上都在综合显示屏上直接用数字显示这一信息。

瞬时油耗表：显示车辆某一瞬间油耗情况的仪表，单位是升/百公里(L/100Km)。

不少车型已经采用综合显示屏显示油耗，并能换算出余油尚能行驶的里程数。

但奔驰、宝马等公司有些型号的车辆仍旧使用传统仪表显示。

自动挡挡位显示：用于指示自动档档位。

不同车型的显示方法不同，有的使用指示灯配合图形，有的则通过显示屏直接显示。

汽车仪表盘图解转速表：反映发动机转速的仪表，通常设置再仪表板内，与车速里程表对称地放置在一起。

一般转速表单位是千转/每分钟(1/min*1000)即显示发动机每分钟转多少千转。

驾驶员可以通过该表了解发动机的运转情况，并据此决定挡位和油门的配合，使车辆处于最佳运行状态，减少油耗，延长发动机寿命。

汽车仪表盘图解速度表：速度表是现代车辆必备的仪表之一，它显示的是汽车的时速，公制单位是公里/小时(Km/h),有些欧美国家同时采用英制单位。

传统的车速表是机械式的，现在很多轿车仪表已经装备了使用传感器的电子车速表里程表：它是记录车辆行驶里程的仪表，多整合在速度表内。

它对于车主判断车辆的整体状态，常见故障等有着特别的作用。

同速度表一样，以前的里程表也是机械式的，目前有相当数量的车型采用了电子里程表。

小计里程表：记录车辆某一段短途行驶里程的仪表，多与里程表整合在一起，能够随时清零。

它能帮助车主掌握某段路程的长短以及计算油耗等。

汽车仪表盘图解水温表：显示冷却液温度的仪表，单位是摄氏度。

由于以前汽车发动机都是用水来充当冷却液，所以称为水温表。

现代汽车基本上都已用上了专门的冷却液水温指示灯：显示发动机冷却液温度过高的指示灯，此灯点亮报警时应停车并关闭发动机，待冷却至正常温度后再继续行驶。
