汽车仪表盘各指示灯详解PPT幻灯片课件

1.安全气囊警告灯
？
“汽车在行驶中，此指示灯不点亮 则正常，若点亮就表示SRS系统 有故障。”，此说法正确吗？
正常的点亮程序
点火钥匙在“ON”或“START”位置时， 点亮7秒后熄灭。
▪ 异常情况
点火钥匙由“OFF”或‘ACC”位置转 至“ON”或“START”位置时，该指示 灯一直不点亮或常亮。
水温过高的危害
▪金属件烧蚀、非金属件损坏 ； ▪机油性能下降 ； ▪油耗增加； ▪排气污染增加 ； ▪发动机磨损加剧 。
水温过低的危害 ▪润滑不良，加剧发动机磨损 ； ▪汽油雾化不良，油耗增加 ； ▪排气污染增加 。
9.座椅安全带未系警告灯
▪点火开关位于“ON”位 时，未系安全带，则此 灯电亮。 ▪该灯提醒驾驶者系上安 全带。
手动变速杆 驻车制动操纵杆
手动挡桑塔纳2000GLi轿车各操纵部件的名称及安装位置
汽车操纵部件认识
汽车各操纵部件的安装位置
自动变速器汽车各
操纵部件的安装位置
自动变速器汽车一
般有转向盘、制动踏
板、加速踏板、自动
变速杆和驻车制动操
转向盘
纵杆等五大操纵部件
。如图1-7所示为四
制动踏板
速自动挡桑塔纳 2000GLi轿车各操纵 部件的名称及其安装
正确的检查方法
点火开关转至“ON”位置，发动机不 着车时，此灯点亮。
发动机着车后，此灯熄灭，则表示充 电系统正常。
5.防抱死制动警告灯
？
当此灯点亮时，就表示ABS系统有 故障，且普通的刹车功能也失去？
正确的检查
正常情况：点火钥匙位于“ON”位，不着车
时，该灯点亮；着车后，该灯应熄灭。
异常情况：
▪它是实际汽油抗爆性与标准汽油的抗爆性的比值。

目前，很少车型使用电流表。
电磁式电流表
动磁式电流表
二、机油压力表
1、作用：用来指示发动机润滑系统 机油压力的大小。
2、电路组成：由机油压力表及传感 器组成。
3、可分为双金属片式、电磁式和动 磁式等几种。
4、可用机油压力报警灯替代。
电路图
工作原理：
当点火开关闭合时，机油压力表的电路 为：蓄电池正极→点火开关→机油压力表接 柱15→机油压力表内双金属片11的加热线圈 →接线柱9→传感器接柱7→接触片6→传感 器内双金属片4上的加热线圈→触点→弹簧 片3→接铁，回到电源负极。
三、发动机冷却液温度表
1、作用：指示发动机冷却液工作温度。 2、电路组成：由温度表和温度传感器组成。 3、温度表：有电热式和电磁式两种。
传感器：有电热式和热敏电阻式两种。 4、一般情况下，水温表与水温报警灯同时使 用。
1、电热式水温表配电热式水温传 感器
2、电热式温度表配热敏电阻式传 感器
3、电磁式水温表
2．注意仪表与传感器必须配套使用。 4．电热式机油压力传感器安装时有方向要求。 5．仪表与传感器的接线、传感器的搭铁必须可靠。 6．电磁式仪表的接线柱有极性之分，不得接错。
二、燃油表、水温表、机油压力 表的常见故障诊断与排除
1、单个仪表有故障 的故障检测如图所示 用10Ω电阻测 2、仪表的检测 以奥迪为例： 用滑动变阻器： 当阻值为40Ω时， 指针为1；78Ω时， 表1/2；283Ω时，表 0

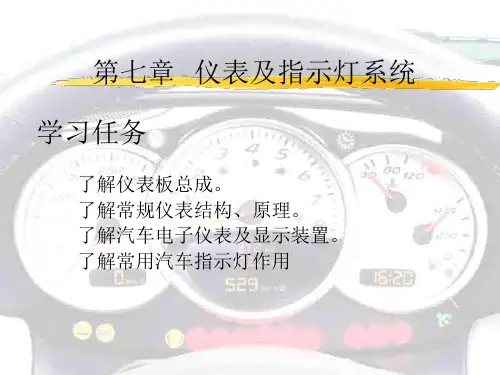

第七章 仪表及指示灯系统
学习任务
了解仪表板总成。 了解常规仪表结构、原理。 了解汽车电子仪表及显示装置。 了解常用汽车指示灯作用
第七章 仪表及指示灯系统
第一节 概述 第二节 汽车仪表系统 第三节 指示灯系统 第四节 汽车报警灯 第五节 汽车电子显示装置

3、电子设备指示灯
• 电子稳定程序报警灯：该灯闪亮时 说明ESP或ASR处于工作状态，如 果您在驾驶时发现该灯闪亮，说明 您正处于一个危险的情况。该灯常 亮说明电子稳定程序发生故障。
• 轮胎压力监控报警灯：该灯主要 作用是监测车辆轮胎胎压，当车辆 某个轮胎亏气时该灯就会亮起，以 此增加车辆安全性并避免轮胎进一 步磨损。编辑在此提醒大家，当该 灯亮起时，请及时检查轮胎状态， 避免危险的发生。
• 电子稳定程序关闭报警灯：该灯 亮起时，说明ESP或ASR处于关闭 状态，ESP和ASR均为安全辅助设 备，在日常开车中对安全行驶起到 了很大的帮助，编辑不建议在日常 驾驶时关闭此项功能。
• 防抱死制动系统（ABS） 指示灯：ABS中文名为 “防锁死刹车系统”，目 前80%的车辆都配有ABS 系统，它大大增加了车辆 行驶的安全性。当启动汽 车时，此灯会亮起几秒进 行自检然后自动熄灭，如 果常亮或不亮就表示ABS 系统出现故障。这时虽然 车辆可以行使，但不建议 急刹车。
• 车速巡航控制系统指示 灯：当启动车速巡航控制 系统并以设定的巡航车速 行驶时，该灯自动亮起。
2、报警指示灯
• 安全带收紧器/安全气囊报警灯： 该灯用于监控安全带收紧器和 安全气囊的状态。当启动汽车 时，不亮或常亮表示系统存在 故障。此时，虽不影响正常行 车，但气囊已经停止工作，为 自身安全，建议最短时间将其 修复。
车辆常用指示灯功能解读
大众篇
1、 常用指示灯
• 安全带未系报警灯：这个 我想大概大家都知道。现 在很多车型不止有安全带 未系提示灯，还配有提示 音，这大大降低了人们忘 记系安全带的机率。不过 有些司机总是存有侥幸心 理认为不会出事或系着安 全带难受，就从来不系安 全带，更有甚者，还使用 安全带卡扣，这种对自己 和他人不负责任的行为我 们严重谴责！

汽车仪表盘图解 仪表知识
优选
1
优选
2
❖ 车外温度表： 显示车外空气温度仪表，单位是摄氏度，目前拥有这 种功能的车型基本上都在综合显示屏上直接用数字显 示这一信息。
❖ 瞬时油耗表： 显示车辆某一瞬间油耗情况的仪表，单位是升/百公里 (L/100Km)。不少车型已经采用综合显示屏显示油耗， 并能换算出余油尚能行驶的里程数。但奔驰、宝马等 公司有些型号的车辆仍旧使用传统仪表显示。
优选
5
优选
6
❖ 速度表： 速度表是现代车辆必备的仪表之一，它显示的是汽 车的时速，公制单位是公里/小时(Km/h),有些欧美 国家同时采用英制单位。传统的车速表是机械式的， 现在很多轿车仪表已经装备了使用传感器的电子车 速表
❖ 里程表： 它是记录车辆行驶里程的仪表，多整合在速度表内。 它对于车主判断车辆的整体状态，常见故障等有着 特别的作用。同速度表一样，以前的里程表也是机 械式的，目前有相当数量的车型采用了电子里程表。
❖ 自动挡挡位显示： 用于指示自动档档位。不同车型的显示方法不同，有 的使用指示灯配合图形，有的则通过显示屏直接显示。
优选
3
优选
4
❖ 转速表：
反映发动机转速的仪表，通常设置再仪表板内，与 车速里程表对称地放置在一起。一般转速表单位是 千转/每分钟(1/min*1000)即显示发动机每分钟 转多少千转。驾驶员可以通过该表了解发动机的运 转情况，并据此决定挡位和油门的配合，使车辆处 于最佳运行状态，减少油耗，延长发动机寿命。
❖ 小计里程表： 记录车辆某一段短途行驶里程的仪表，多与里程表 整合在一起，能够随时清零。它能帮助车主掌握某 段路程的长短以及计算油耗等。
优选
7

发动机指示灯
该指示灯用来显示车 辆发动机的工作状况， 当打开钥匙门时，车 辆自检时，该指示灯 点亮后自动熄灭，如 常亮则说明车辆的发 动机出现了机械故障， 需要维修。
转向灯指示灯
该指示灯是用来显示 车辆转向灯所在的位 置。通常为熄灭状态。 当车主点亮转向灯时， 该指示灯会同时点亮 相应方向的转向指示 灯，转向灯熄灭后， 该指示灯自动熄灭。
该指示灯用来显示车 辆手刹的状态，平时 为熄灭状态。当手刹 被拉起后，该指示灯 自动点亮。手刹被放 下时，该指示灯自动 熄灭。有的车型在行 驶中未放下手刹会伴 随有警告音。
水温指示灯
该指示灯用来显示发 动机内冷却液的温度， 钥匙门打开，车辆自 检时，会点亮数秒， 后熄灭。水温指示灯 常亮，说明冷却液温 度超过规定值，需立 刻暂停行驶。水温正 常后熄灭。
气囊指示灯
该指示灯用来显示安 全气囊的工作状态， 当打开钥匙门，车辆 开始自检时，该指示 灯自动点亮数秒后熄 灭，如果常亮，则安 全气囊出现故障。
刹车盘指示灯
该指示灯是用来显示 车辆刹车盘磨损的状 况。一般，该指示灯 为熄灭状态，当刹车 盘出现故障或磨损过 渡时，该灯点亮，修 复后熄灭。
手刹指示灯
超速挡指示灯
该指示灯用来显示自 动档的O/D挡(OverDrive)超速挡的工作 状态，当O/D挡指示 灯闪亮，说明O/D挡 已锁止。此时加速能 力获得提升，但会增 加油耗。
安全带指示灯
该指示灯用来显示安 全带是否处于锁止状 态，当该灯点亮时， 说明安全带没有及时 的扣紧。有些车型会 有相应的提示音。当 安全带被及时扣紧后， 该指示灯自动熄灭。

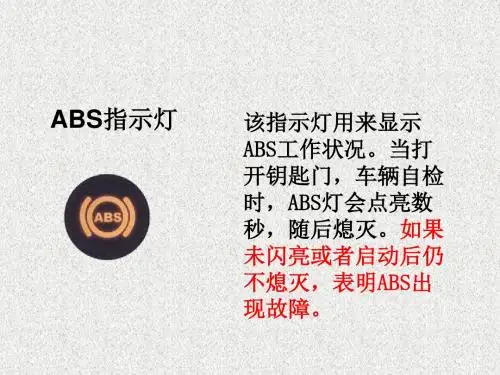

ABS指示灯
该指示灯用来显示 ABS工作状况。当打 开钥匙门，车辆自检 时，ABS灯会点亮数 秒，随后熄灭。如果 未闪亮或者启动后仍 不熄灭，表明ABS出 现故障。
