• 2、检查各仪表指示是否正常。
• 3、清洁环境卫生，检查整理车内设施，确保完好
• 4、检查车门开关是否灵活。
• 5、检查驻车制动是否有效，连接管路有无漏气。
车下检视（三步）
• 第一步、检视车辆转向。
• 1、检视转向横、直拉杆球头有无松旷。 • 2、检视锁销是否齐全有效。
• 第二步、检视车辆制动。
• 1、检查储气筒有无积水。 • 2、检查储气筒、管路接头、刹车软管、气室有无漏气。
• 第三步、检视车辆底盘。
• 1、检查传动轴连接、支撑是否牢靠。 • 2、检查差速器、变速箱油封有无损坏。 • 3、检查钢板、吊耳、钢板销、减震器是否完好。
发动机仓的检视
发动机仓的检查主要包括冷却液液量、制动液液量、雨刮器液量、机油液量等的检查。
(LED)日间行车灯可以降低12.4%的事故率，并且降低26.4%的车祸死亡率。
·大灯、远近光、雾灯及转向控制杆
大灯及仪表盘灯控制开关
前后雾灯开关
转向灯使用方法：平行转向盘方向上拨为右转向灯，下拨为左转向灯。
灯语： 1、绿灯亮而前车不动，大灯闪一下； 2、夜晚遭受强灯闪眼，两下大灯提醒，亮双闪显示不满； 3、车辆并道，闪一下表示同意，两下表示拒绝； 4、遇到前车有问题，大灯闪烁三下，等前车注意到了，再闪三下； 5、跟车太近，阶段性的亮起刹车灯。
Door Ajar Warning Light
车门指示灯
该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。
SRS Airbag Warning Light
气囊指示灯

《汽车仪表盘灯解说》PPT课件

电门后点亮，约3－4秒后熄灭，表示系统正常。不亮或长亮那么表示系统故障，此时可以继续低速行驶，但应防止急刹车
发动机自检灯
发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。不亮或长亮表示发动机故障，需及时进展检修。
燃油指示灯
提示燃油缺乏的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
机油的压力警报灯如果点亮的话，如果继续行驶会造成发动机重大的损害，直接后果就是当时行驶不了，造成很大的维修费用。这是红色警报灯。黄色灯是故障指示灯，仪表当中黄色灯点亮都告诉驾驶员车辆某个系统的功能丧失了，比方 ABS警报灯点亮，直接意义就是ABS已经不再起作用了，在制动的时候有可能造成车轮爆死的情况。
好了，已经和大家说了一些主要常见的仪表盘上的标识所代表的信息，希望能对您起到一定帮助，不过您看完这个文章之后还是建议您去仔细阅读一下您的车主手册和使用说明书，在说明书上会很详细的给您介绍所有的标识功能。
另外，这里也给您说一个您一定要注意的事情，如果发现仪表盘上的相关功能的标识指示灯亮了起来，那就意味着这个功能可能已经出现问题，建议您马上去4S店进展检测，以免出现更严重的问题从而导致更严重的车辆事故造成的人身事故的发生。
式锁定、或者是四驱系统差速锁锁止等标识。当这些图标出现之后就表示四驱系统正在工作。
ps.四驱轿车上可能也会出现一些关于四驱系统的表示，比方铃木的凯泽西就会有。而多数情况下，四驱轿车在仪表盘上可能只会出现“4WD〞表示，而这个标识也只会在车辆自检时短暂的亮。
5、智能钥匙提示标识
开车还要传统的钥匙吗？早就不需要了，如果您的车拥有感应钥匙和一键启动系统，您只要将随身携带一个“智能〞钥匙就可以开门，发动车辆。不过这套设备也有一点不太好，那就是智能钥匙离车比较远，就无法发动汽车，这时候仪表盘就会进展提示。

《汽车仪表盘图解》课件

监测车辆的关键指标，以确保驾驶安全。
2 驾驶辅助
帮助驾驶员掌握和调整车辆的性能。
4 警示功能
通过警示灯和指示灯提醒驾驶员注意潜在问题和风险。
速度仪表
速度仪表显示车辆的当前速度，通常以公里/小时（km/h）为单位。
转速仪表
转速仪表显示发动机的转速，以每分钟转数（RPM）为单位。
燃油仪表
燃油仪表显示车辆的燃油水平，以刻度或百分比表示。
引擎温度仪表
引擎温度仪表指示发动机的温度，以摄氏度或华氏度为单位。
警示灯和指示灯
警示灯和指示灯用于提示驾驶员车辆的问题或特定情况，如低油量、发动机故障或灯光未保养和保修。
电子显示屏
提供额外的信息，如导航、音乐和车辆设置。
巡航控制
帮助驾驶员保持车辆在长途行驶中的稳定速度。
常见问题和故障排除提示
1 仪表读数不准确
可能与传感器故障或仪表盘连接问题有关，需要检查和维修。
2 警示灯不灵
可能是警示灯灯泡烧坏或系统故障，需要替换或修复。
3 仪表盘显示错误信息
可能是系统故障或读取错误，需要重启或重新编程。
4 指示灯闪烁
可能是车辆发生故障或未按要求维护，需要检查并解决问题。
《汽车仪表盘图解》PPT 课件
这份课件将带您深入了解汽车仪表盘的各个方面，包括功能、指示灯、常见问题等内容。
汽车仪表盘概述
汽车仪表盘是位于驾驶员面前的装置，用于向驾驶员提供关键的车辆信息，包括速度、转速、燃油和引擎温度等。
汽车仪表盘的主要功能
1 信息传递
向驾驶员提供车辆各部分的状态和数据。
3 安全保障

汽车标识与仪表盘指示灯大全ppt课件

.
32
转向灯指示灯
该指示灯是用来显示车辆转向灯所在的位置。通常为熄灭状态。当车主点亮转向灯时，该指示灯会同时点亮相应方向的转向指示灯，转向灯熄灭后，该指示灯自动熄灭。
.
33
远光指示灯
该指示灯是用来显示车辆远光灯的状态。通常的情况下该指示灯为熄灭状态。当车主点亮远光灯时，该指示灯会同时点亮，以提示车主，车辆的远光灯处于开启状态。
客户应对:请客户确认刹车系统是否还能正常使用，和平常的使用状况比较有无异常，刹车油的液位状况，若无异常请客户缓慢驾驶车辆到店检查
.
13
安全带指示灯
该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。有些车型会有相应的提示音。当安全带被及时扣紧后，该指示灯自动熄灭。
.
40
VSC指示灯
.
41
VSC指示灯
该指示灯是用来显示车辆VSC(电子车身稳定系统)的工作状态，多出现在日系车上。当该指示灯点亮时，说明VSC系统已被关闭。
.
42
TCS指示灯
.
43
TCS指示灯
该指示灯是用来显示车辆TCS(牵引力控制系统)的工作状态，多出现在日系车上。当该指示灯点亮时，说明TCS系统已被关闭。
5
.
6
.
7
.
8
.
9
.
10
.
11
ABS指示灯
该指示灯用来显示 ABS工作状况。当打开钥匙（ACC位置），车辆自检时，ABS灯会点亮数秒，随后熄灭。如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
.
12
1、线路存在开路或是短路

仪表盘上各种符号(共6张PPT)

后风窗玻璃刮水器
后雾灯
儿童安全锁
前风窗玻璃刮水器及洗涤器
后风窗玻璃刮水器及洗涤器
前风窗玻璃除后风窗玻璃除
霜或除雾
霜或除雾

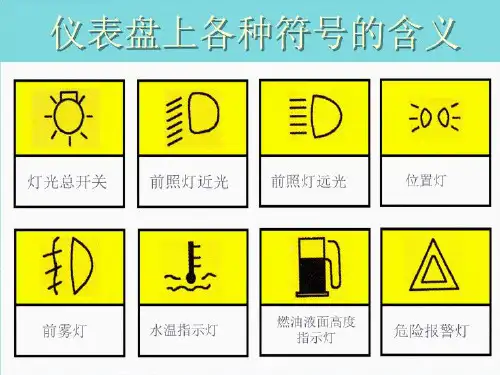

仪表盘上各种符号的含义
发动机舱开启行李舱开启两侧门未关闭
倒车灯
右侧门未关闭左侧门未关闭防侧滑指示灯安全带指示灯
仪表盘上各种符号的含义
ቤተ መጻሕፍቲ ባይዱ
空气外循环
空气内循环
空调制冷指示器
地板及迎面出风
迎面吹风
地板及前风窗玻璃吹风
运动模式
雪地起步模式
仪表盘上各种符号的含义仪表盘上各种符号的含义前风窗玻璃刮水器及洗涤器仪前表风盘窗上玻各璃种刮符水号器的及含洗义涤器仪表盘上各种符号的含义前后风窗玻璃刮水器及洗涤器仪前表风盘窗上玻各璃种刮符水号器的及含洗义涤器前仪风表窗盘玻上璃各刮种水符器号及的洗含涤义器前后风窗玻璃刮水器及洗涤器前仪风表窗盘玻上璃各刮种水符器号及的洗含涤义器仪表盘上各种符号的含义后前风窗玻璃刮水器及洗涤器前风窗玻璃刮水器及洗涤器
仪表盘上各种符号的含义
前风窗玻璃刮水器及洗涤器仪表盘上各种符号的含义仪表盘上各种符号的含义仪表盘上各种符号的含义仪表盘上各种符号的含义
仪前表风盘窗前上玻各璃风种刮符水窗号器的及玻含洗璃义涤器刮水器仪表盘上各种符号的含义
前风窗玻璃刮水器及洗涤器仪表盘上各种符号的含义仪表盘上各种符号的含义前风窗玻璃刮水器及洗涤器仪表盘上各种符号的含义后风窗玻璃刮水器及洗涤器前风窗玻璃刮水器及洗涤器仪表盘上各种符号的含义
