无线遥控照明开关设计

智能开关设计方案智能开关设计方案一、设计思路智能开关是一个能够根据用户需求灵活控制电器设备的开关，能够实现自动化的开关操作，提高生活的便利性和舒适度。

本设计方案将智能开关分为两部分，包括硬件设计和软件设计。

硬件设计方面，根据开关的功能需求，设计一个小巧、美观且易于使用的外观，采用高品质的电子元件，以保证开关的可靠性和使用寿命。

同时，考虑到用户习惯的差异，设计开关的按键布局和触感，以便用户可以轻松按下开关。

软件设计方面，通过使用智能家居控制技术，将开关与智能手机或其他智能设备进行无线连接，实现远程控制。

通过手机APP或者语音控制以及定时控制，用户可以随时随地控制开关的状态，开关支持的操作包括开启、关闭、调亮度、调温度等。

二、具体实现1. 硬件设计- 外观设计：采用简约时尚的设计风格，使用优质的材质，如亚克力和金属，打造出一个精致、耐用且易于清洁的外观。

- 按键布局：根据用户的习惯和使用需求，设计开关的按键布局，如开关键、亮度调节键、温度调节键等，使用户可以方便地操作开关。

- 触感设计：使用高品质的触摸传感器，使开关有良好的触感反馈，用户按下开关时能够明确地感受到按键的状态。

- 连接接口：设计开关支持常见的电器设备连接接口，如插座、灯具等，以便用户可以方便地连接各种电器设备。

2. 软件设计- 连接技术：使用无线技术，如蓝牙、Wi-Fi等，将开关和智能手机或其他智能设备进行连接，实现远程控制。

- 用户界面：设计一个直观且易于操作的手机APP界面，用户可以通过APP实现对开关的控制，如开关的状态、亮度、温度等。

- 定时控制：在APP中设计定时控制功能，用户可以设置开关在特定时间进行自动开启或关闭，以实现智能化的场景控制。

- 语音控制：通过集成语音控制技术，用户可以直接通过语音命令来控制开关的操作，提高用户的使用便利性。

三、总结本方案提供了一个智能开关的设计方案，通过硬件设计提供了高品质的外观和可靠性，通过软件设计提供了远程控制、定时控制和语音控制等功能。

智能灯控制系统毕业设计题目：基于物联网的智能家居灯控制系统一、设计目的本设计旨在构建一个基于物联网的智能家居灯控制系统，实现以下功能：1.通过手机APP远程控制家中的LED灯开关；2.根据时间、光照强度自动调节LED灯光亮度；3.实现语音控制LED灯开关及亮度调节；4.具备定时开关灯功能。

二、系统架构本系统采用基于物联网的架构，包括以下几个部分：1.智能灯：采用LED灯作为光源，内置传感器和执行器，可实现灯光亮度的自动调节和远程控制。

2.网关：负责连接智能灯和云平台，将智能灯的数据传输到云平台，同时接收来自云平台的控制指令。

3.云平台：存储智能灯的数据和控制指令，提供手机APP接口，用户可以通过手机APP远程控制智能灯。

4.手机APP：用户通过手机APP可以远程控制智能灯的开关和亮度调节，同时可以设置定时开关灯功能。

三、硬件选型1.智能灯：采用市面上的智能LED灯，具备Wi-Fi连接功能和亮度可调功能。

2.网关：选用树莓派作为网关，具有丰富的接口和强大的计算能力，可以满足数据传输和处理的需求。

3.云平台：选用阿里云作为云平台，提供稳定可靠的云服务。

4.手机APP：选用微信小程序作为手机APP，用户可以通过微信小程序远程控制智能灯。

四、硬件电路设计1.电源电路：采用开关电源将220V交流电转换为5V直流电，为整个系统提供稳定可靠的电源。

2.Wi-Fi模块：选用ESP8266 Wi-Fi模块，实现智能灯与网关之间的无线通信。

3.传感器电路：选用光敏电阻作为传感器，检测环境光照强度，将检测到的模拟信号转换为数字信号输出。

4.控制电路：选用微控制器（MCU）实现控制逻辑，根据环境光照强度和用户指令控制LED灯的开关和亮度调节。

5.执行器电路：选用继电器作为执行器，控制LED灯的电源通断。

6.通信接口电路：选用串口通信接口，实现网关与云平台之间的数据传输。

7.抗干扰电路：为提高系统的稳定性和可靠性，需要加入相应的抗干扰电路，如滤波器、磁珠等。

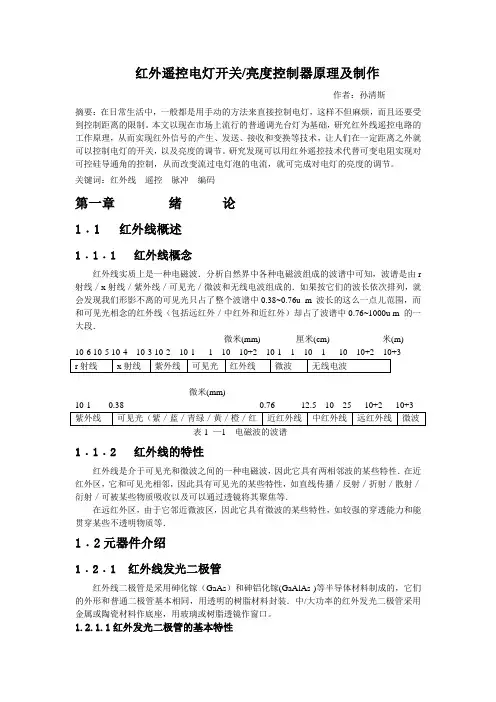

红外遥控电灯开关/亮度控制器原理及制作作者：孙清斯摘要：在日常生活中，一般都是用手动的方法来直接控制电灯，这样不但麻烦，而且还要受到控制距离的限制。

本文以现在市场上流行的普通调光台灯为基础，研究红外线遥控电路的工作原理，从而实现红外信号的产生、发送、接收和变换等技术，让人们在一定距离之外就可以控制电灯的开关，以及亮度的调节。

研究发现可以用红外遥控技术代替可变电阻实现对可控硅导通角的控制，从而改变流过电灯泡的电流，就可完成对电灯的亮度的调节。

关键词：红外线遥控脉冲编码第一章绪论1﹒1 红外线概述1﹒1﹒1 红外线概念红外线实质上是一种电磁波．分析自然界中各种电磁波组成的波谱中可知，波谱是由r 射线／x射线／紫外线／可见光／微波和无线电波组成的．如果按它们的波长依次排列，就会发现我们形影不离的可见光只占了整个波谱中0.38~0.76u m 波长的这么一点儿范围，而和可见光相念的红外线（包括远红外／中红外和近红外）却占了波谱中0.76~1000u m 的一大段．微米(mm) 厘米(cm) 米(m)微米(mm)表1 —1 电磁波的波谱1﹒1﹒2 红外线的特性红外线是介于可见光和微波之间的一种电磁波，因此它具有两相邻波的某些特性．在近红外区，它和可见光相邻，因此具有可见光的某些特性，如直线传播／反射／折射／散射／衍射／可被某些物质吸收以及可以通过透镜将其聚焦等．在远红外区，由于它邻近微波区，因此它具有微波的某些特性，如较强的穿透能力和能贯穿某些不透明物质等．1﹒2元器件介绍1﹒2﹒1 红外线发光二极管红外线二极管是采用砷化镓（GaAs）和砷铝化镓(GaAlAs )等半导体材料制成的，它们的外形和普通二极管基本相同，用透明的树脂材料封装．中/大功率的红外发光二极管采用金属或陶瓷材料作底座，用玻璃或树脂透镜作窗口。

1.2.1.1红外发光二极管的基本特性(1) 伏安特性红外发光二极管的伏安特性曲线和普通二极管的伏安特性曲线相似．如图所示可知，红外发光二极管的正向压降Ｖf 与材料及正向电流有关，砷化镓红外发光二极管的正向压降在1~2V 之间；小功率的正向压降在1~1.3V 之间；中功率管的正向压降在1.6~1.8V 之间；大功率管的正向压降小于等于2V ．在使用时应注意驱动电源电压的数值应大于红外发光二极管的正向压降Ｖf ，否则不能克服死区电压产生的正向电流Ｉf 。

28 | 电子制作 2018年10月信息反馈到单片机进行检测，人体检测以及距离测距模块检测人体信号、人与灯距离信号，并反馈到单片机进行采样控制，当黑暗以及人体靠近时，单片机输出控制信号，使得LED 灯点亮，当人不在设定的距离，就算是天暗，灯光也不会进行点亮，这个有效的提高灯的使用寿命以及减少电能的浪费。

此外，该系统可以手机蓝牙APP 进行控制灯的亮灭以及灯光强弱的控制，进一步提高智能。

1 系统主要功能及硬件配置实现无线蓝牙远程操作调光、自动识别光线光亮程度调节灯亮灭等多种功能。

具体包括自动检测光线强度及人灯距离，当人体靠近时灯亮，如距离太近，则触发蜂鸣器鸣叫警报，这种情况持续一定时间，台灯会自动灭掉；当人体远离，台灯周边检测不到人体信号时，灯自动熄灭；使用蓝牙控制灯光的强弱以及亮灭，在灯亮的情况下，通过蓝牙发送指令使得灯会在“较亮”、“很亮”切换；发送灯灭指令，使得灯灭。

根据功能要求，我们对市面主流的主控芯片、AD 采样芯片、无线控制、报警电路、光线检测、距离检测等器件进行筛选，采用功能齐全、性格比高的器件构建本系统,各电子元件情况见表1。

表1 系统电子元件情况表电子元件类型简要描述主控芯片STC89C52单片机定时器数目较多，能够实现多种中断方式，在日常生活生活电子产品都有广泛的应用。

AD芯片PCF8591采样芯片输入电压范围广，待机功耗小，体积小，价格便宜，控制方便，是常用的一种ADC 采样芯片。

无线遥控蓝牙BT06无线能够实现手机APP远程监控等功能，广泛应用于航空航天、智能家居、智能检测、工业监控等领域。

2 系统设计本系统以蓝牙模块电路、人体热释红外感器电路、红外避障传感器电路、光照检测电路等外围电路组成。

系统框架如图1所示。

图1 系统总框架图■2.1 主控电路的设计主控电路采用40PIC 直插式封装STC89C52八位单片机，其供电电压范围宽（5.5V~3.3V），采用USB 接口线5V 电源供电：充电宝、电脑USB 接口等均能满足设计电源的需求。
