基于智能天线技术Beamforming的WLAN产品优化方案研究

无线通信系统中的智能天线设计优化

无线通信系统是现代通信技术的核心组成部分。智能天线作为无线通信系统中的重要组成部分，对整个系统的性能起着至关重要的作用。本文将重点讨论智能天线设计的优化。

智能天线是一种能够根据系统需求自适应调整其辐射特性的天线。它通过控制天线的辐射方向、天线阵列的形态以及天线阵元之间的相位差等参数的调整，实现无线信号在空间中的重新配置，从而提高无线通信系统的性能。

在智能天线设计优化中，首先要考虑的是天线的辐射效率和辐射模式。天线辐射效率指的是天线将输入的电能转化为无线电波的效率。辐射效率低会导致能量损耗，降低无线信号的传输距离和质量。因此，通过调整天线的结构和材料，提高辐射效率是智能天线设计优化的首要任务。

其次，智能天线的辐射模式对于无线通信系统的覆盖范围和通信质量具有重要影响。辐射模式的优化可以通过调整天线的辐射方向和辐射角度来实现。例如，在城市环境中，天线的辐射角度应该适当降低，以增加信号的穿透能力和覆盖范围。而在山区等复杂地形环境中，天线的辐射方向和角度可能需要根据地形的不同而进行调整，以获得更好的通信效果。 另外，智能天线在无线通信系统中的位置也需要进行优化。天线的位置会直接影响信号的传输路径和传输质量。在设计中，需要考虑到天线与其他设备之间的距离、信号传输路径的障碍物等因素。通过选择合适的位置，可以最大限度地减少信号的衰减和干扰，提高无线通信系统的性能。

此外，智能天线设计优化中还需要考虑多天线系统的配置。多天线系统是指在同一个设备中采用多个天线来进行无线信号的传输和接收。通过合理配置多个天线，可以实现信号的发送和接收的多路复用，提高系统的传输速率和容量。此外，还可以通过多天线系统的配置，实现信号的分集和分集合并，提高系统的抗干扰性能和容错能力。

最后，智能天线设计优化还需要考虑天线的功耗和成本。功耗是指天线在工作过程中消耗的能量。在设计中，需要权衡天线功耗和系统性能之间的关系，以实现在保证性能的前提下尽可能降低功耗的目标。成本是指天线设计和制造的费用。在设计中，需要考虑天线的复杂性、制造材料的成本以及天线的产量等因素，以实现在保证性能的前提下尽可能降低成本的目标。

无线通信系统中的智能天线阵列设计与优化

随着无线通信技术的快速发展，智能天线阵列作为无线通信系统中重要的组成部分，具有优异的性能和广泛的应用前景。本文将介绍智能天线阵列的设计原理、优化方法以及在无线通信系统中的应用。

智能天线阵列是由多个天线元件组成的阵列结构，通过对每个天线元件的幅度和相位进行控制，可以实现信号的波束形成、自适应波束赋形和干扰消除等功能。智能天线阵列的设计主要涉及天线元件的选择、阵列结构的布局、天线元件之间的互连以及天线阵列的控制方法。

在智能天线阵列设计中，天线元件的选择是关键的一步。根据应用场景和性能要求，可以选择不同类型的天线元件，如微带天线、小孔天线等。此外，天线元件的参数如频率响应、增益、辐射方向图等也需要考虑，以满足系统的需求。

在阵列结构的布局方面，天线元件的间距和排列方式对系统性能有重要影响。一般而言，天线元件之间的距离应该小于信号波长的一半，以避免信号的互相干扰。阵列的排列方式可以根据具体场景进行选择，如线性阵列、矩形阵列、圆形阵列等。

天线元件之间的互连也是智能天线阵列设计中需要考虑的重要因素。传统的互连方式包括平面波导、同轴电缆等，然而这些方式存在损耗大、互连复杂等问题。近年来，基于微带技术的互连方式逐渐成为主流，因其具有小尺寸、低损耗、易制造等优点。

智能天线阵列的优化方法包括波束形成、波束赋形和干扰消除等。波束形成是通过调整天线元件的相位和幅度，将辐射的信号聚焦在特定方向上，以增强接收信号的强度。波束赋形是根据通信环境的变化实时调整天线阵列的波束形成，以保持良好的通信质量。干扰消除是通过选择合适的天线阵列控制算法，抑制多径效应和其他干扰源对系统性能的影响。 智能天线阵列在无线通信系统中有着广泛的应用。首先，智能天线阵列可以提高通信系统的覆盖范围和容量。通过有效控制信号的辐射和接收方向，可以提高系统的传输效率，实现更广泛的覆盖和更高的数据传输速率。其次，智能天线阵列可以提高系统的抗干扰能力。通过波束形成和干扰消除等技术手段，可以有效抑制多径效应和其他干扰源的干扰，提高系统的稳定性和可靠性。此外，智能天线阵列还可以实现多址接入和多用户的同时通信，提高系统的容量和连接密度。

面向5G无线通信的智能天线研究

随着5G时代的到来，对无线通信技术的要求也越来越高。智能天线成为了5G无线通信技术发展的必要方向。智能天线的发展将开启通信技术的新纪元，将改变未来通信的格局。

智能天线是指具备自动控制技术、信号处理技术和可编程电子技术的天线。它可以在不同的天线之间选择，以最高效地使用接收和发送信息。与传统的天线相比，智能天线可以根据不同的环境和需求自动调节天线的参数，提高通信效率。智能天线通过多天线阵列中的算法来增强接收和发射的信息，最终实现更快速、可靠、可扩展的无线通信。

5G对于通信技术的创新可能会由智能天线驱动。智能天线技术的研究将有助于实现更快的数据传输、更高的频谱效率和更好的数据质量。这样的优势将使5G无线通信变得更加高效、可靠和快速，以满足用户日益增长的需求。

在此背景下，智能天线的研究变得尤为重要。有关智能天线的研究主要包括以下几个方面：

1. 学术研究

目前，智能天线的研究主要在学术界中展开。对于智能天线的研究，包括分析问题、提出解决方案和系统设计等方面。研究人员通常使用传统的数学分析和计算机仿真方法来分析智能天线的性能，并根据其性能提出改进建议。当前，研究人员主要集中在阵列天线的设计和调节方面，以实现在5G通信系统中更高的频谱效率。

2. 技术应用

智能天线技术已经广泛应用于许多领域，如卫星通信、雷达、无线电、移动通信等。为了实现更高的通信速度和更好的用户体验，研究人员已经开始将智能天线应用于5G无线通信中。目前已经有一些企业着手开发智能天线技术，如华为、中兴、爱立信等。

3. 标准制定

随着智能天线技术的应用和推广，相关行业组织已经开始制定有关智能天线的标准。这些标准对于确保智能天线的互操作性、提高通信效率和促进行业共识具有重要作用。我国目前已经开始制定针对智能天线的标准，与国际标准接轨，从而推动智能天线技术的发展。

总的来说，智能天线的研究对于5G无线通信技术的发展至关重要。随着人工智能和其他技术的普及，智能天线的发展将更加迅速和广泛。期待在不久的将来，智能天线技术能够带来更快、更可靠、更方便的通信服务，让人们在通信上享受到更多的便利。

个人收集整理 仅供参考学习

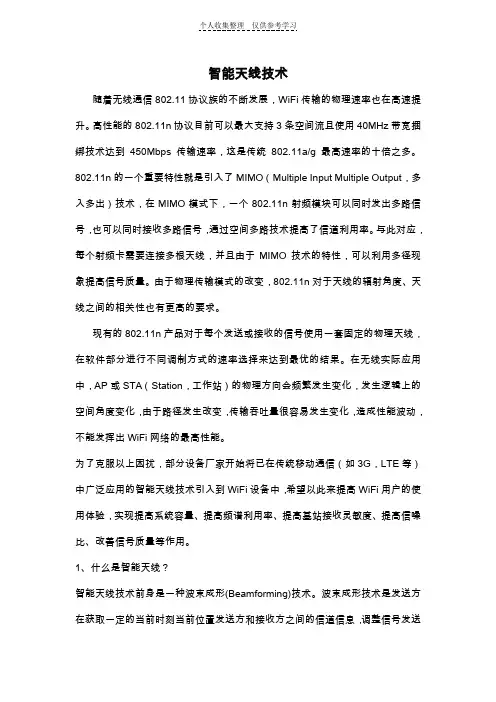

智能天线技术

随着无线通信802.11协议族的不断发展，WiFi传输的物理速率也在高速提升。高性能的802.11n协议目前可以最大支持3条空间流且使用40MHz带宽捆绑技术达到450Mbps传输速率，这是传统802.11a/g最高速率的十倍之多。802.11n的一个重要特性就是引入了MIMO（Multiple Input Multiple Output，多入多出）技术，在MIMO模式下，一个802.11n射频模块可以同时发出多路信号，也可以同时接收多路信号，通过空间多路技术提高了信道利用率。与此对应，每个射频卡需要连接多根天线，并且由于MIMO技术的特性，可以利用多径现象提高信号质量。由于物理传输模式的改变，802.11n对于天线的辐射角度、天线之间的相关性也有更高的要求。

现有的802.11n产品对于每个发送或接收的信号使用一套固定的物理天线，在软件部分进行不同调制方式的速率选择来达到最优的结果。在无线实际应用中，AP或STA（Station，工作站）的物理方向会频繁发生变化，发生逻辑上的空间角度变化，由于路径发生改变，传输吞吐量很容易发生变化，造成性能波动，不能发挥出WiFi网络的最高性能。

为了克服以上困扰，部分设备厂家开始将已在传统移动通信（如3G，LTE等）中广泛应用的智能天线技术引入到WiFi设备中，希望以此来提高WiFi用户的使用体验，实现提高系统容量、提高频谱利用率、提高基站接收灵敏度、提高信噪比、改善信号质量等作用。

1、什么是智能天线？

智能天线技术前身是一种波束成形(Beamforming)技术。波束成形技术是发送方在获取一定的当前时刻当前位置发送方和接收方之间的信道信息，调整信号发送个人收集整理 仅供参考学习

的参数，使得射频能量向接收方所处位置集中，从而使得接收方接收到的信号质量较好，最终能保持较高的吞吐量。该技术又分为芯片方式(On-Chip) 和硬件智能天线方式 (On-Antenna)的两种。
