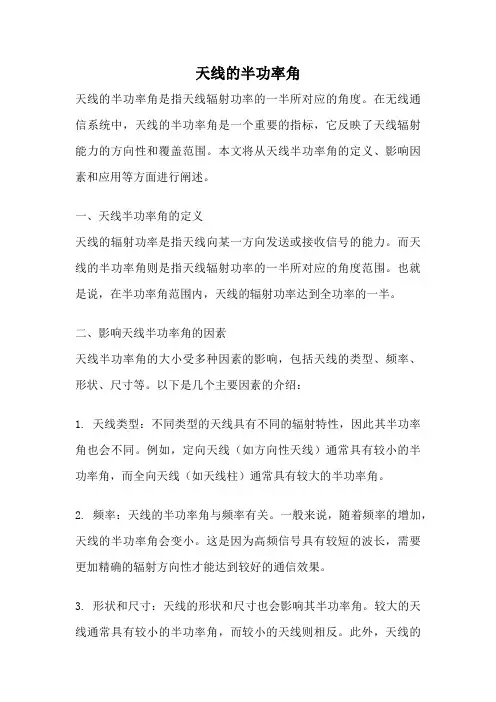

天线的半功率角天线的半功率角是指天线辐射功率的一半所对应的角度。

在无线通信系统中，天线的半功率角是一个重要的指标，它反映了天线辐射能力的方向性和覆盖范围。

本文将从天线半功率角的定义、影响因素和应用等方面进行阐述。

一、天线半功率角的定义天线的辐射功率是指天线向某一方向发送或接收信号的能力。

而天线的半功率角则是指天线辐射功率的一半所对应的角度范围。

也就是说，在半功率角范围内，天线的辐射功率达到全功率的一半。

二、影响天线半功率角的因素天线半功率角的大小受多种因素的影响，包括天线的类型、频率、形状、尺寸等。

以下是几个主要因素的介绍：1. 天线类型：不同类型的天线具有不同的辐射特性，因此其半功率角也会不同。

例如，定向天线（如方向性天线）通常具有较小的半功率角，而全向天线（如天线柱）通常具有较大的半功率角。

2. 频率：天线的半功率角与频率有关。

一般来说，随着频率的增加，天线的半功率角会变小。

这是因为高频信号具有较短的波长，需要更加精确的辐射方向性才能达到较好的通信效果。

3. 形状和尺寸：天线的形状和尺寸也会影响其半功率角。

较大的天线通常具有较小的半功率角，而较小的天线则相反。

此外，天线的形状（如天线的开口角度）也会对半功率角产生影响。

三、天线半功率角的应用天线半功率角在无线通信系统中具有重要的应用价值，主要体现在以下几个方面：1. 设计和部署无线网络：通过合理选择天线的半功率角，可以优化无线网络的覆盖范围和方向性。

比如，在建设城市高楼密集区域的无线网络时，可以选择较小的半功率角的定向天线，以提高信号的覆盖距离和质量。

2. 信号测量和调试：在无线通信系统的维护和调试过程中，对天线的半功率角进行测量可以帮助判断天线的辐射性能是否符合要求，并及时进行调整和优化。

3. 通信系统容量规划：通过合理规划天线的半功率角，可以避免不必要的信号重叠和干扰，提高通信系统的容量和效率。

四、总结天线的半功率角是一个重要的指标，它反映了天线的辐射能力的方向性和覆盖范围。

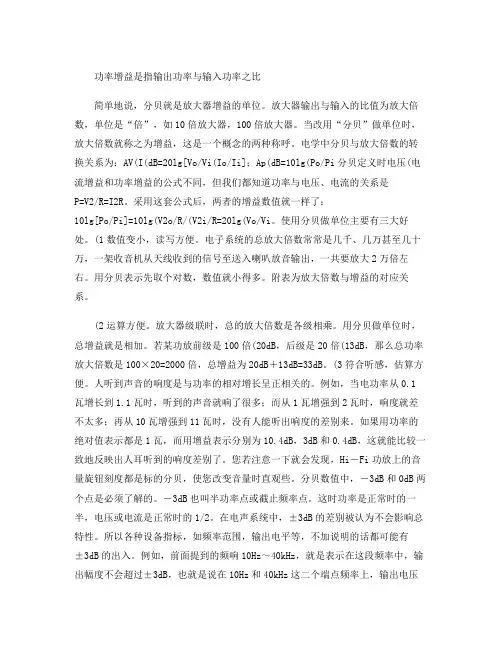

功率增益是指输出功率与输入功率之比简单地说，分贝就是放大器增益的单位。

放大器输出与输入的比值为放大倍数，单位是“倍”，如10倍放大器，100倍放大器。

当改用“分贝”做单位时，放大倍数就称之为增益，这是一个概念的两种称呼。

电学中分贝与放大倍数的转换关系为：AV(I(dB=20lg[Vo/Vi(Io/Ii]；Ap(dB=10lg(Po/Pi分贝定义时电压(电流增益和功率增益的公式不同，但我们都知道功率与电压、电流的关系是P=V2/R=I2R。

采用这套公式后，两者的增益数值就一样了：10lg[Po/Pi]=10lg(V2o/R/(V2i/R=20lg(Vo/Vi。

使用分贝做单位主要有三大好处。

(1数值变小，读写方便。

电子系统的总放大倍数常常是几千、几万甚至几十万，一架收音机从天线收到的信号至送入喇叭放音输出，一共要放大2万倍左右。

用分贝表示先取个对数，数值就小得多。

附表为放大倍数与增益的对应关系。

(2运算方便。

放大器级联时，总的放大倍数是各级相乘。

用分贝做单位时，总增益就是相加。

若某功放前级是100倍(20dB，后级是20倍(13dB，那么总功率放大倍数是100×20=2000倍，总增益为20dB＋13dB=33dB。

(3符合听感，估算方便。

人听到声音的响度是与功率的相对增长呈正相关的。

例如，当电功率从0.1瓦增长到1.1瓦时，听到的声音就响了很多；而从1瓦增强到2瓦时，响度就差不太多；再从10瓦增强到11瓦时，没有人能听出响度的差别来。

如果用功率的绝对值表示都是1瓦，而用增益表示分别为10.4dB，3dB和0.4dB，这就能比较一致地反映出人耳听到的响度差别了。

您若注意一下就会发现，Hi－Fi功放上的音量旋钮刻度都是标的分贝，使您改变音量时直观些。

分贝数值中，－3dB和0dB两个点是必须了解的。

－3dB也叫半功率点或截止频率点。

这时功率是正常时的一半，电压或电流是正常时的1/2。

在电声系统中，±3dB的差别被认为不会影响总特性。

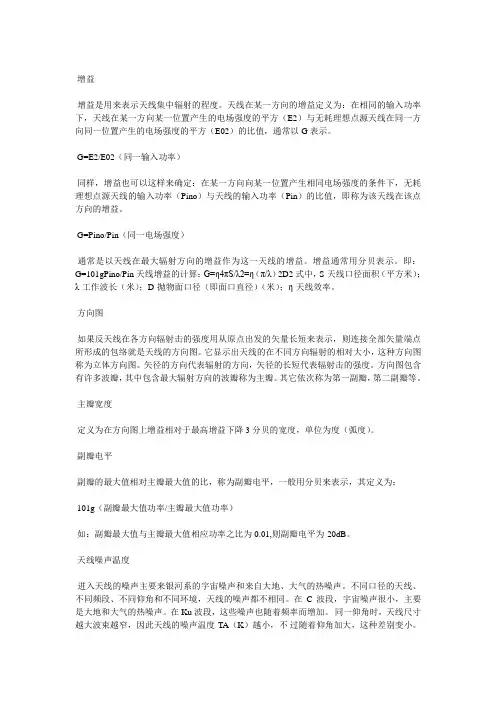

增益增益是用来表示天线集中辐射的程度。

天线在某一方向的增益定义为：在相同的输入功率下，天线在某一方向某一位置产生的电场强度的平方（E2）与无耗理想点源天线在同一方向同一位置产生的电场强度的平方（E02）的比值，通常以G表示。

G=E2/E02（同一输入功率）同样，增益也可以这样来确定：在某一方向向某一位置产生相同电场强度的条件下，无耗理想点源天线的输入功率（Pino）与天线的输入功率（Pin）的比值，即称为该天线在该点方向的增益。

G=Pino/Pin（同一电场强度）通常是以天线在最大辐射方向的增益作为这一天线的增益。

增益通常用分贝表示。

即：G=101gPino/Pin天线增益的计算：G=η4πS/λ2=η（π/λ）2D2式中，S-天线口径面积（平方米）；λ-工作波长（米）；D-抛物面口径（即面口直径）（米）；η-天线效率。

方向图如果反天线在各方向辐射击的强度用从原点出发的矢量长短来表示，则连接全部矢量端点所形成的包络就是天线的方向图。

它显示出天线的在不同方向辐射的相对大小，这种方向图称为立体方向图。

矢径的方向代表辐射的方向，矢径的长短代表辐射击的强度。

方向图包含有许多波瓣，其中包含最大辐射方向的波瓣称为主瓣。

其它依次称为第一副瓣，第二副瓣等。

主瓣宽度定义为在方向图上增益相对于最高增益下降3分贝的宽度，单位为度（弧度）。

副瓣电平副瓣的最大值相对主瓣最大值的比，称为副瓣电平，一般用分贝来表示，其定义为：101g（副瓣最大值功率/主瓣最大值功率）如：副瓣最大值与主瓣最大值相应功率之比为0.01,则副瓣电平为-20dB。

天线噪声温度进入天线的噪声主要来银河系的宇宙噪声和来自大地、大气的热噪声。

不同口径的天线、不同频段、不同仰角和不同环境，天线的噪声都不相同。

在C波段，宇宙噪声很小，主要是大地和大气的热噪声。

在Ku波段，这些噪声也随着频率而增加。

同一仰角时，天线尺寸越大波束越窄，因此天线的噪声温度TA（K）越小，不过随着仰角加大，这种差别变小。

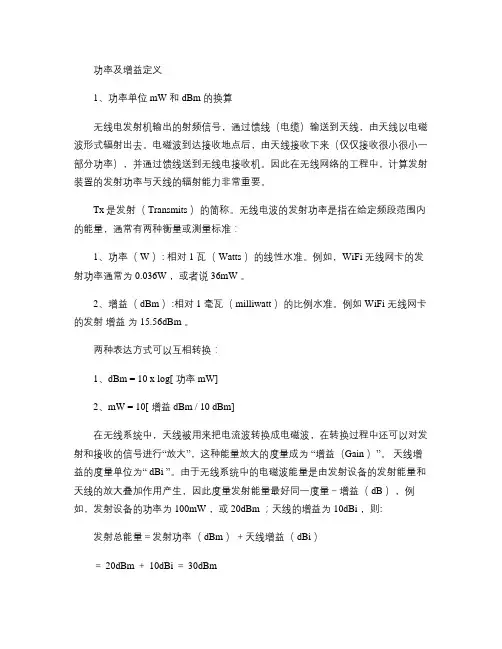

功率及增益‎定义1、功率单位m‎W和dBm‎的换算无线电发射‎机输出的射‎频信号，通过馈线（电缆）输送到天线‎，由天线以电‎磁波形式辐‎射出去。

电磁波到达‎接收地点后‎，由天线接收‎下来（仅仅接收很‎小很小一部‎分功率），并通过馈线‎送到无线电‎接收机。

因此在无线‎网络的工程‎中，计算发射装‎置的发射功‎率与天线的‎辐射能力非‎常重要。

Tx是发射‎（ Trans‎m its ）的简称。

无线电波的‎发射功率是‎指在给定频‎段范围内的‎能量，通常有两种‎衡量或测量‎标准：1、功率（ W ）: 相对 1 瓦（ Watts‎）的线性水准‎。

例如，WiFi 无线网卡的‎发射功率通‎常为 0.036W ，或者说36‎m W 。

2、增益（ dBm ）:相对 1 毫瓦（ milli‎w att ）的比例水准‎。

例如 WiFi 无线网卡的‎发射增益为 15.56dBm‎。

两种表达方‎式可以互相‎转换：1、dBm = 10 x log[ 功率 mW]2、mW = 10[ 增益 dBm / 10 dBm]在无线系统‎中，天线被用来‎把电流波转‎换成电磁波‎，在转换过程‎中还可以对‎发射和接收‎的信号进行‎“放大”，这种能量放‎大的度量成‎为“增益（Gain）”。

天线增益的‎度量单位为‎“dBi ”。

由于无线系‎统中的电磁‎波能量是由‎发射设备的‎发射能量和‎天线的放大‎叠加作用产‎生，因此度量发‎射能量最好‎同一度量－增益（ dB ），例如，发射设备的‎功率为 100mW‎，或20dB‎m；天线的增益‎为 10dBi‎，则:发射总能量‎＝发射功率（ dBm ）＋天线增益（ dBi ）＝ 20dBm‎＋ 10dBi‎＝ 30dBm‎或者: ＝ 1000m‎W＝ 1W在“小功率”系统中（例如无线局‎域网络设备‎）每个 dB 都非常重要‎，特别要记住‎“3 dB 法则”。

每增加或降‎低 3 dB ，意味着增加‎一倍或降低‎一半的功率‎：-3 dB = 1/2 功率-6 dB = 1/4 功率+3 dB = 2x 功率+6 dB = 4x 功率例如， 100mW‎的无线发射‎功率为 20dBm‎，而 50mW 的无线发射‎功率为 17dBm‎，而200m‎W的发射功率‎为 23dBm‎。

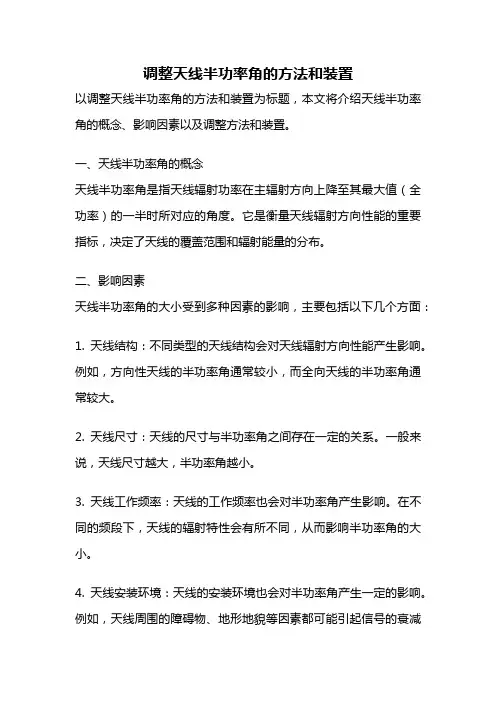

调整天线半功率角的方法和装置以调整天线半功率角的方法和装置为标题，本文将介绍天线半功率角的概念、影响因素以及调整方法和装置。

一、天线半功率角的概念天线半功率角是指天线辐射功率在主辐射方向上降至其最大值（全功率）的一半时所对应的角度。

它是衡量天线辐射方向性能的重要指标，决定了天线的覆盖范围和辐射能量的分布。

二、影响因素天线半功率角的大小受到多种因素的影响，主要包括以下几个方面：1. 天线结构：不同类型的天线结构会对天线辐射方向性能产生影响。

例如，方向性天线的半功率角通常较小，而全向天线的半功率角通常较大。

2. 天线尺寸：天线的尺寸与半功率角之间存在一定的关系。

一般来说，天线尺寸越大，半功率角越小。

3. 天线工作频率：天线的工作频率也会对半功率角产生影响。

在不同的频段下，天线的辐射特性会有所不同，从而影响半功率角的大小。

4. 天线安装环境：天线的安装环境也会对半功率角产生一定的影响。

例如，天线周围的障碍物、地形地貌等因素都可能引起信号的衰减或反射，从而影响半功率角的大小。

三、调整方法和装置为了调整天线的半功率角，可以采取以下几种方法和使用相应的装置：1. 天线结构优化：通过优化天线的结构设计，可以改善天线的辐射方向性能，从而调整半功率角。

例如，采用方向性天线可以减小半功率角，增加天线的定向性。

2. 天线尺寸调整：通过调整天线的尺寸，可以改变天线的辐射特性，从而调整半功率角。

例如，增加天线的长度或宽度，可以减小半功率角，提高天线的定向性。

3. 频率选择：选择适当的工作频率，可以使天线在特定频段下具有较小的半功率角。

例如，在需要较小半功率角的应用中选择合适的频率段，可以提高天线的方向性。

4. 安装环境优化：在天线安装过程中，需要注意选择合适的安装位置和避免遮挡物。

通过优化安装环境，可以减小信号的衰减和反射，从而影响半功率角的大小。

为了实现上述调整，可以使用一些专门的装置，如天线模拟器、天线分析仪等。

这些装置能够模拟天线的辐射特性，通过调整参数或测量结果，帮助工程师准确地调整天线的半功率角。

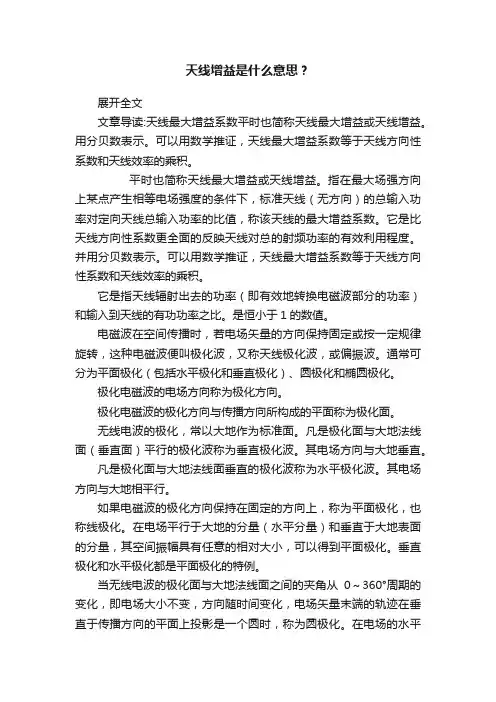

天线增益是什么意思？展开全文文章导读:天线最大增益系数平时也简称天线最大增益或天线增益。

用分贝数表示。

可以用数学推证，天线最大增益系数等于天线方向性系数和天线效率的乘积。

平时也简称天线最大增益或天线增益。

指在最大场强方向上某点产生相等电场强度的条件下，标准天线（无方向）的总输入功率对定向天线总输入功率的比值，称该天线的最大增益系数。

它是比天线方向性系数更全面的反映天线对总的射频功率的有效利用程度。

并用分贝数表示。

可以用数学推证，天线最大增益系数等于天线方向性系数和天线效率的乘积。

它是指天线辐射出去的功率（即有效地转换电磁波部分的功率）和输入到天线的有功功率之比。

是恒小于1的数值。

电磁波在空间传播时，若电场矢量的方向保持固定或按一定规律旋转，这种电磁波便叫极化波，又称天线极化波，或偏振波。

通常可分为平面极化（包括水平极化和垂直极化）、圆极化和椭圆极化。

极化电磁波的电场方向称为极化方向。

极化电磁波的极化方向与传播方向所构成的平面称为极化面。

无线电波的极化，常以大地作为标准面。

凡是极化面与大地法线面（垂直面）平行的极化波称为垂直极化波。

其电场方向与大地垂直。

凡是极化面与大地法线面垂直的极化波称为水平极化波。

其电场方向与大地相平行。

如果电磁波的极化方向保持在固定的方向上，称为平面极化，也称线极化。

在电场平行于大地的分量（水平分量）和垂直于大地表面的分量，其空间振幅具有任意的相对大小，可以得到平面极化。

垂直极化和水平极化都是平面极化的特例。

当无线电波的极化面与大地法线面之间的夹角从0～360°周期的变化，即电场大小不变，方向随时间变化，电场矢量末端的轨迹在垂直于传播方向的平面上投影是一个圆时，称为圆极化。

在电场的水平分量和垂直分量振幅相等，相位相差90°或270°时，可以得到圆极化。

圆极化，若极化面随时间旋转并与电磁波传播方向成右螺旋关系，称右圆极化；反之，若成左螺旋关系，称左圆极化。

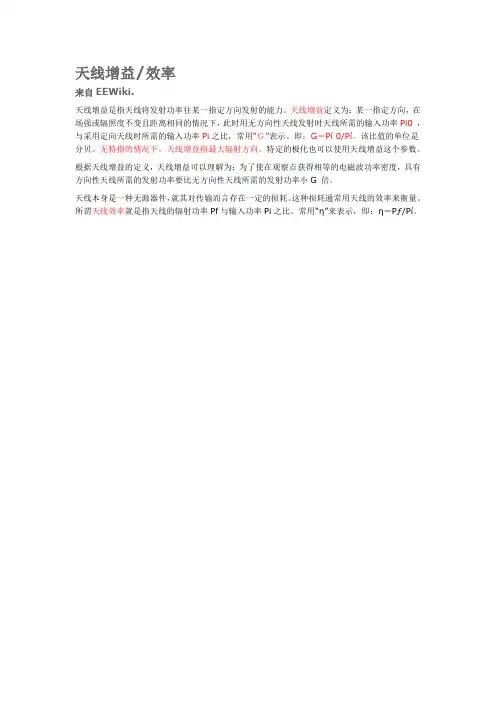

天线增益/效率
来自EEWiki.
天线增益是指天线将发射功率往某一指定方向发射的能力。

天线增益定义为：某一指定方向，在场强或辐照度不变且距离相同的情况下，此时用无方向性天线发射时天线所需的输入功率Pi0，与采用定向天线时所需的输入功率Pi之比，常用“Ｇ”表示。

即：G＝Ρί 0/Ρί。

该比值的单位是分贝。

无特指的情况下，天线增益指最大辐射方向。

特定的极化也可以使用天线增益这个参数。

根据天线增益的定义，天线增益可以理解为：为了使在观察点获得相等的电磁波功率密度，具有方向性天线所需的发射功率要比无方向性天线所需的发射功率小G 倍。

天线本身是一种无源器件，就其对传输而言存在一定的损耗。

这种损耗通常用天线的效率来衡量。

所谓天线效率就是指天线的辐射功率Pf与输入功率Pi之比。

常用“η”来表示，即：η＝Ρƒ/Ρί。

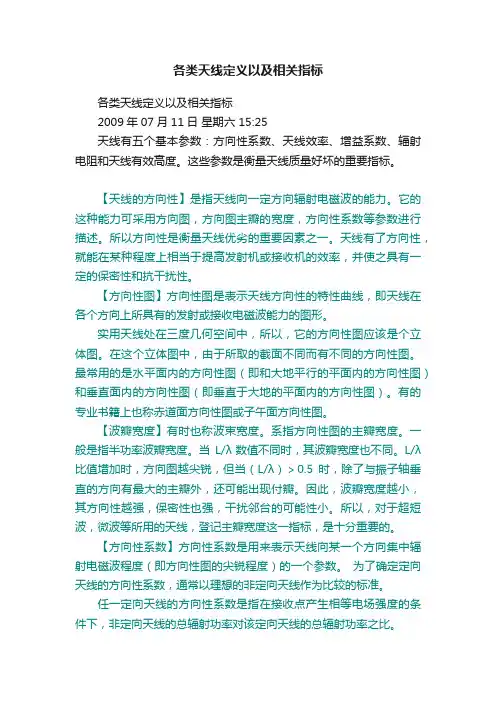

各类天线定义以及相关指标各类天线定义以及相关指标2009年07月11日星期六 15:25天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。

这些参数是衡量天线质量好坏的重要指标。

【天线的方向性】是指天线向一定方向辐射电磁波的能力。

它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。

所以方向性是衡量天线优劣的重要因素之一。

天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的保密性和抗干扰性。

【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。

实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。

在这个立体图中，由于所取的截面不同而有不同的方向性图。

最常用的是水平面内的方向性图（即和大地平行的平面内的方向性图）和垂直面内的方向性图（即垂直于大地的平面内的方向性图）。

有的专业书籍上也称赤道面方向性图或子午面方向性图。

【波瓣宽度】有时也称波束宽度。

系指方向性图的主瓣宽度。

一般是指半功率波瓣宽度。

当L/λ数值不同时，其波瓣宽度也不同。

L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。

因此，波瓣宽度越小，其方向性越强，保密性也强，干扰邻台的可能性小。

所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。

【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。

为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。

任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。

按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。

天线的五个基本参数
1 关于天线的五个基本参数
天线作为无线通讯的核心技术受到各路观众的广泛关注，五个主
要的 parametric 参数是天线特性的重要参考指标，包括增益、驻波比、半功率角、垂直波束宽度和水平波束宽度。

1 增益
增益(也被称为功率增益)是衡量天线收发能力的重要性能指标，
多用来衡量天线的信号增益真实性，一般越大表示接收和发射信号能
力越强。

一个常见单位是dBi，它是相对于理想天线的增益。

2 驻波比
驻波比是衡量天线稳定性的重要指标，表示通过某一频率的有功
功率与负载的比例，驻波比越高，表示天线稳定性越强。

3 半功率角
半功率角是衡量天线波束宽度的重要指标，是指在半功率容量点
(3dB点)处，天线发出和接收能量线与光轴之间夹角，这个角度越小，表示天线空间分布越集中，优度越高。

4 垂直波束宽度
垂直波束宽度是指一条水平线上，从天线输出的重要能量路径两
头向垂直方向投射的角度。

它受到天线结构的影响很大，我们一般认
为越窄的波束宽度，表示发射的范围越窄，表示天线的利用效率越高。

5 水平波束宽度
水平波束宽度是指一条垂直线上，从天线输出的重要能量路径两头向水平方向投射的角度，是衡量天线射向性的重要指标。

天线的水平波束宽度越窄，表示波束能量线对水平方向的散射越少，传输效率越高。

总之，增益、驻波比、半功率角、垂直波束宽度和水平波束宽度都是专业从事无线通信设计必备的参数，这五个参数从不同的角度反映了天线的性能，所有的参数都应该按照项目特点来进行综合评估。

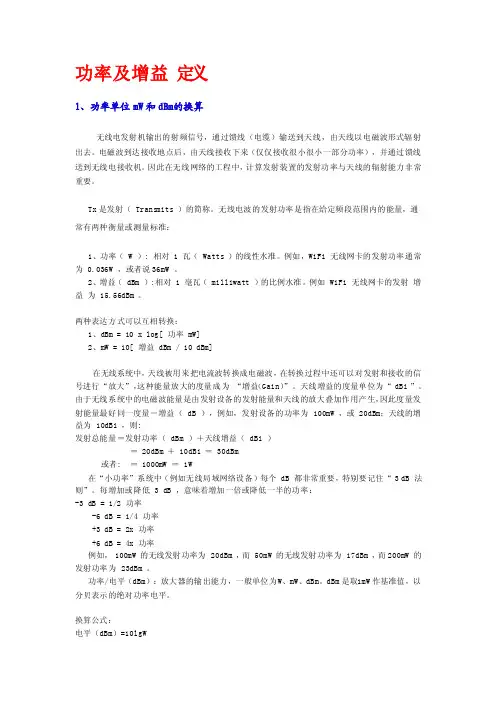

功率及增益定义1、功率单位mW 和dBm 的换算无线电发射机输出的射频信号，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接收下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

因此在无线网络的工程中，计算发射装置的发射功率与天线的辐射能力非常重要。

Tx是发射（ Transmits ）的简称。

无线电波的发射功率是指在给定频段范围内的能量，通常有两种衡量或测量标准：1、功率（ W ）: 相对 1 瓦（ Watts ）的线性水准。

例如，WiFi 无线网卡的发射功率通常为 0.036W ，或者说36mW 。

2、增益（ dBm ）:相对 1 毫瓦（ milliwatt ）的比例水准。

例如 WiFi 无线网卡的发射增益为 15.56dBm 。

两种表达方式可以互相转换：1、dBm = 10 x log[ 功率 mW]2、mW = 10[ 增益 dBm / 10 dBm]在无线系统中，天线被用来把电流波转换成电磁波，在转换过程中还可以对发射和接收的信号进行“放大”，这种能量放大的度量成为“增益（Gain ）”。

天线增益的度量单位为“ dBi ”。

由于无线系统中的电磁波能量是由发射设备的发射能量和天线的放大叠加作用产生，因此度量发射能量最好同一度量－增益（ dB ），例如，发射设备的功率为 100mW ，或20dBm ；天线的增益为 10dBi ，则:发射总能量＝发射功率（ dBm ）＋天线增益（ dBi ）＝ 20dBm ＋ 10dBi ＝ 30dBm或者: ＝ 1000mW ＝ 1W在“小功率”系统中（例如无线局域网络设备）每个 dB 都非常重要，特别要记住“ 3 dB 法则”。

每增加或降低 3 dB ，意味着增加一倍或降低一半的功率：-3 dB = 1/2 功率-6 dB = 1/4 功率+3 dB = 2x 功率+6 dB = 4x 功率例如， 100mW 的无线发射功率为 20dBm ，而 50mW 的无线发射功率为17dBm ，而200mW 的发射功率为 23dBm 。

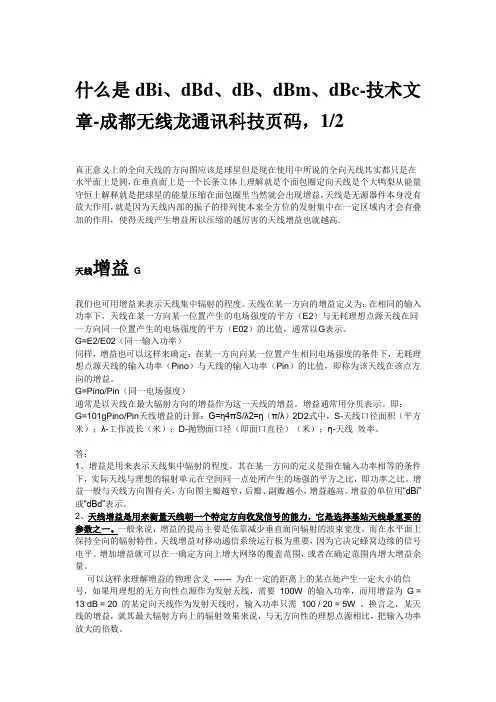

什么是dBi、dBd、dB、dBm、dBc-技术文章-成都无线龙通讯科技页码，1/2真正意义上的全向天线的方向图应该是球星但是现在使用中所说的全向天线其实都只是在水平面上是圆，在垂直面上是一个长条立体上理解就是个面包圈定向天线是个大鸭梨从能量守恒上解释就是把球星的能量压缩在面包圈里当然就会出现增益，天线是无源器件本身没有放大作用，就是因为天线内部的振子的排列使本来全方位的发射集中在一定区域内才会有叠加的作用，使得天线产生增益所以压缩的越厉害的天线增益也就越高.天线增益G我们也可用增益来表示天线集中辐射的程度。

天线在某一方向的增益定义为：在相同的输入功率下，天线在某一方向某一位置产生的电场强度的平方（E2）与无耗理想点源天线在同一方向同一位置产生的电场强度的平方（E02）的比值，通常以G表示。

G=E2/E02（同一输入功率）同样，增益也可以这样来确定：在某一方向向某一位置产生相同电场强度的条件下，无耗理想点源天线的输入功率（Pino）与天线的输入功率（Pin）的比值，即称为该天线在该点方向的增益。

G=Pino/Pin（同一电场强度）通常是以天线在最大辐射方向的增益作为这一天线的增益。

增益通常用分贝表示。

即：G=101gPino/Pin天线增益的计算：G=η4πS/λ2=η（π/λ）2D2式中，S-天线口径面积（平方米）；λ-工作波长（米）；D-抛物面口径（即面口直径）（米）；η-天线效率。

答：1、增益是用来表示天线集中辐射的程度。

其在某一方向的定义是指在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的场强的平方之比，即功率之比。

增益一般与天线方向图有关，方向图主瓣越窄，后瓣、副瓣越小，增益越高。

增益的单位用“dBi”或“dBd”表示。

2、天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。

一般来说，增益的提高主要是依靠减少垂直面向辐射的波束宽度，而在水平面上保持全向的辐射特性。

关于增益的几个知识全面讲解一、关于增益：电波是一种能量，根据能量守恒定律，高增益天线并不是把电波的总能量增强了，而是把电波集中到较窄的某一空间，在该空间的电波密度得到加强。

低增益天线把电波散射到较广的空间。

最合适的比喻就是手电筒，天线相当与手电筒的反射镜，调整手电筒反射镜，可能让光线聚焦在一个较小的点上，你会发现被照射的这个点很亮，但周边比较暗，适合看较远物品，视野窄；把手电筒调到散光状态，周边光线强度都比较平均，适合看近距离物品，视野广。

光波能量守恒，在同一条件下，手电筒的反射镜并没有改变灯泡的自身的发光亮度。

电波的也一样，天线并没有改变发射机的功率，更加没有放大发射机的功率。

二、关于发射（仰）角1、短波天线的发射角主要包括水平发射角和垂直发射角，在这一小节，我们只讨论水平发射角（也就是我们短波通信中常叫的“发射仰角”）。

短波通联，要玩的痛快，就必须掌握发射仰角与波瓣一些常识，楼主已经分析的很透彻，在这里用通俗的方式描述一下，天线发射仰角越小，通过电离层一次发射跳跃的距离越远，适合远距离通信，一般情况下，发射仰角小于30度的天线适合远距离DX通信，如高架设的多单元短波八木天线，但近距离通信会出现盲区，这类天线不适合国内（省内）通联。

我们会发现，国内通联，高发射仰角的倒V天线，综合效果往往会比高增益的八木天线效果好，斜拉天线仰角更大，通常500公里以内的短波无盲区通信会使用。

我的个人经验：发射仰角的30-60度的适合国内中短距离通联，发射仰角的小于30度的适合远距离DX，发射仰角的小于20度的，适合猎奇，如南美东岸。

天线架设高度与发射仰角（增益）有很大关系，默认情况，天线的设计增益参考高度都是1/2波长高度，比如，一个设计发射仰角为25度（增益为12dbi）的对数周期短波天线，如果架设高度只有1/4波长高度，发射仰角可能会变成40度，增益也会降到大概9dbi；如果架设高度达到1个波长高度，发射仰角可能会变成小于20度，增益也会增加到13dbi以上。

天线基础知识⼀. ⽅向性系数：物理意义：⽅向图函数E(,)θφ或f (,)θφ表⽰了离辐射源相同距离上各点在各个⽅向上辐射场的相对⼤⼩，它不能明确表⽰天线辐射能量在某个特定⽅向上集中的程度，因⽽必须引进⽅向性系数这⼀指标参数。

⽅向性系数是⽤来表征天线辐射能量集中程度的⼀个参数。

定义1：在相同辐射功率r r P P =o 情况下，某天线在给定⽅向i i (,)θφ的辐射强度i i U(,)θφ与理想点源天线在同⼀⽅向的辐射强度U o 之⽐，即22204r r i i i i i P i i P i i U(,)f (,)D(,)U f (,)sin d d ππθφπθφθφθφθθφ==oo @定义2：在给定⽅向i i (,)θφ产⽣相同电场强度M E E =o 下，理想点源天线的辐射功率r P o与某天线辐射功率r P 之⽐。

即：22204M ri i i i ri i i E E P f (,)D(,)P f (,)sin d d πππθφθφθφθθφ==oo@图0：两种条件下的某天线⽅向图和理想点源⽅向图⼀般⽅向性系数我们都是指最⼤波束(,)θφo o 处的⽅向性系数（是否可以这么理解，⼯程上主要考虑最⼤波束⽅向上的能量集中的程度），则最⼤波束处的⽅向性系数可以表⽰为：200002204f (,)D(,)f (,)sin d d πππθφθφθφθθφ=⽅向性系数表⽰⽆量纲的量，⼯程上⼀般采⽤分贝表⽰：10dB D (,)lg D(,)θφθφ=o o o o⽅向性系数两种定义的物理解释：前⾯已经提到，天线的⽅向性系数是⽤来表征天线辐射能量集中程度的⼀个参数，对于最⼤辐射⽅向上的⽅向性系数D(,)θφo o 来说，其值愈⼤，天线的能量辐射就愈集中，定向性能就愈强。

下⾯针对⽅向性系数的两种定义⽅法⽤图解来说明。

图0所⽰为⽅向性系数的两种定义⽅法对应的两种条件下某天线和理想点源天线的⽅向图。

天线增益简介天线增益简单的说就是天线集中信号的能⼒（天线不会放⼤信号），定向天线增益⼀般⼤于全向，天线的半功率⾓越⼩天线增益越⾼，就像⼀个和⼿电筒聚光能⼒⼀样，把光线聚到⼀条线就是说增益⾼，如果不光能⼒不好则光线是⼀⼤⽚就是说增益低，当然聚集信号的能⼒要有⼀个对⽐的参照物了，如果⽤dBd表⽰则表⽰天线与振⼦相⽐较，如果⽤dBi表⽰与电源相对⽐。

不要想得太复杂了。

感性的理解⼀下就好了。

答：1、增益是⽤来表⽰天线集中辐射的程度。

其在某⼀⽅向的定义是指在输⼊功率相等的条件下，实际天线与理想的辐射单元在空间同⼀点处所产⽣的场强的平⽅之⽐，即功率之⽐。

增益⼀般与天线⽅向图有关，⽅向图主瓣越窄，后瓣、副瓣越⼩，增益越⾼。

增益的单位⽤“dBi”或“dBd”表⽰。

2、天线增益是⽤来衡量天线朝⼀个特定⽅向收发信号的能⼒，它是选择基站天线最重要的参数之⼀。

⼀般来说，增益的提⾼主要是依靠减少垂直⾯向辐射的波束宽度，⽽在⽔平⾯上保持全向的辐射特性。

天线增益对移动通信系统运⾏极为重要，因为它决定蜂窝边缘的信号电平。

增加增益就可以在⼀确定⽅向上增⼤⽹络的覆盖范围，或者在确定范围内增⼤增益余量。

可以这样来理解增益的物理含义 ------ 为在⼀定的距离上的某点处产⽣⼀定⼤⼩的信号，如果⽤理想的⽆⽅向性点源作为发射天线，需要100W 的输⼊功率，⽽⽤增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输⼊功率只需 100 / 20 = 5W 。

换⾔之，某天线的增益，就其最⼤辐射⽅向上的辐射效果来说，与⽆⽅向性的理想点源相⽐，把输⼊功率放⼤的倍数。

半波对称振⼦的增益为 G=2.15dBi。

4 个半波对称振⼦沿垂线上下排列，构成⼀个垂直四元阵，其增益约为 G=8.15dBi( dBi 这个单位表⽰⽐较对象是各向均匀辐射的理想点源 )。

如果以半波对称振⼦作⽐较对象，其增益的单位是 dBd 。

半波对称振⼦的增益为 G=0dBd （因为是⾃⼰跟⾃⼰⽐，⽐值为 1 ，取对数得零值。

宏站知识点1、基站的定义：（1）无线电台的一种形式（2）通过移动交换中心与电话终端进行通信（3）由移动通信经营者申请2、宏站的构造：机房和天面3、天馈建设方式：独立天馈和共天馈4、站址类型：新址共建、共址新建、原址替换5、三大运营商4G频段：移动：TD-LTE 1880-1900(A)2320-2370(E)2575-2636(D)联通：TD-LTE 2300-23202555-2575FDD-LTE 1755-1765（上行）1850-1860（下行）电信：TD-LTE 2370-23902635-2655FDD-LTE 1765-1780（上行）1860-1875（下行）6、三大运营商网络制式：移动：2G GSM900-18003G TD-SCDMA4G TD-LTE联通：2G GSM900-18003G WCDMA4G TD-LTEFDD-LTE电信：2G CDMA 1X3G CDMA20004G TD-LTEFDD-LTE7、基站内设备分类：无线设备（2GBTS、3G、4GBBU）、传输设备（PDH,SDH,PTN,Metro100,ODF,DDF,微波）、局端设备（OLT,EOC）、电源设备（交流配电箱，开关电源，直流配电箱，防雷箱）、配套设备（蓄电池，地排，馈线窗，走线架，监控，空调，消防，换热机）。

8、勘察前的准备工作：GPS定位、相机、A4纸和笔、手机、提前知道附近基站的距离和运营商给出的经纬度的偏差范围。

9、确定站址过程中，应考虑以下信息：1)原有网络情况2)人口分布及当地习惯3)城市机构及城镇分布4)主要街道及交通流量5)自然环境6)长远发展趋势10、农村勘察步骤（新建站）及注意事项：1)按经纬度找到运营商给的原点2)可在原址范围内找点3)定经纬度4)画站址图，记录经纬度、附近村庄、路线5)填表、拍照6)确定基站、天面类型7)确定挂高、方位角8)备选站址9)是否为特殊土质10)检查注意事项：1)偏移范围（0-500m）2)交通便利3)无明显遮挡物或干扰物4)避免在可能发生水患和地势低洼处5)良好的地质条件6)距低压20m，高压100m，超高压500m以外7)农村在覆盖范围以内8)市电，光缆容易引入9)避免林地，耕地10)易于协调，避免纠纷11)与其他站不干扰、不共享12)后期好维护13)施工有足够场地、草图要求：指北、附近标示物、附近村庄和道路及其大致距离，经纬度。

水平半功率角和垂直半功率角
水平平面的半功率角（H－Plane Half Power beamwidth）：定义了天线水平平面的波束宽度，也就是水平面上比主射方向功率降低3dB以内的区域。

角度越大,在扇区交界处的覆盖越好，但当提高天线倾角时，也越容易发生波束畸变,形成越区覆盖。

角度越小，在扇区交界处覆盖越差。

提高天线倾角可以在移动程度上改善扇区交界处的覆盖，而且相对而言，不容易产生对其他小区的越区覆盖。

在市中心基站由于站距小，天线倾角大，应当采用水平平面的半功率角小的天线，郊区选用水平平面的半功率角大的天线
垂直平面的半功率角（V－Plane Half Power beamwidth）：定义了天线垂直平面的波束宽度。

垂直平面的半功率角越小，偏离主波束方向时信号衰减越快，在越容易通过调整天线倾角准确控制覆盖范围。

一般来说，在输入功率不变的情况下，水平半功率角越大，天线增益就越小。

反之增益越大。

波瓣宽度是定向天线常用的一个很重要的参数，它是指天线的辐射图中低于峰值3dB处所成夹角的宽度（天线的辐射图是度量天线各个方向收发信号能力的一个指标，通常以图形方式表示为功率强度与夹角的关系）。

在方向图中通常都有两个瓣或多个瓣，其中最大的瓣称为主瓣，其余的瓣称为副瓣。

主瓣两半功率点间的夹角定义为天线方向图的波瓣宽度。

称为半功率（角）瓣宽。

主瓣瓣宽越窄，则方向性越好，抗干扰能力越强。

半功率点是天线传播方向上相对于信源功率有3dB衰耗的点，把这些点在水平方向上连起来就可以画出一个水平方向上的天线方向图，在垂直方向上把这些点连起来就是垂直方向图。

以信源为中心，向方向图做两条切线，其夹角就是半功率角。

波瓣宽度就是半功率角。

天线垂直的波瓣宽度一般与该天线所对应方向上的覆盖半径有关。

因此，在一定范围内通过对天线垂直度（俯仰角）的调节，可以达到改善小区覆盖质量的目的，这也是我们在网络优化中经常采用的一种手段。

主要涉及两个方面水平波瓣宽度和垂直平面波瓣宽度。

水平平面的半功率角（H－Plane Half Power beamwidth）:(45°,60°,90°等)定义了天线水平平面的波束宽度。

角度越大,在扇区交界处的覆盖越好，但当提高天线倾角时，也越容易发生波束畸变,形成越区覆盖。

角度越小，在扇区交界处覆盖越差。

提高天线倾角可以在移动程度上改善扇区交界处的覆盖，而且相对而言，不容易产生对其他小区的越区覆盖。

在市中心基站由于站距小，天线倾角大，应当采用水平平面的半功率角小的天线，郊区选用水平平面的半功率角大的天线；垂直平面的半功率角（V－Plane Half Power beamwidth）:（48°, 33°,15°,8°）定义了天线垂直平面的波束宽度。

垂直平面的半功率角越小，偏离主波束方向时信号衰减越快，在越容易通过调整天线倾角准确控制覆盖范围。

天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

一般移动通信天线的输入阻抗为50Ω。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。
