华为TDLTE功率配置说明
- 格式:docx
- 大小:84.66 KB
- 文档页数:14

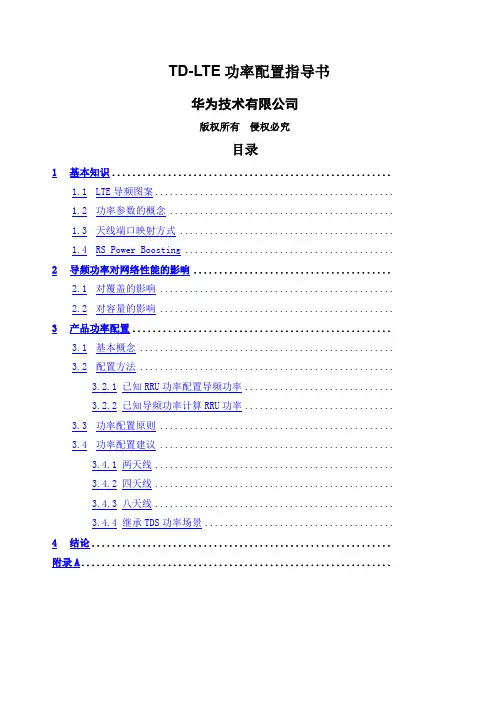

TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识 (3)1.1LTE导频图案 (3)1.2功率参数的概念 (3)1.3天线端口映射方式 (5)1.4RS Power Boosting (6)2导频功率对网络性能的影响 (6)2.1对覆盖的影响 (6)2.2对容量的影响 (7)3产品功率配置 (7)3.1基本概念 (7)3.2配置方法 (11)3.2.1已知RRU功率配置导频功率 (11)3.2.2已知导频功率计算RRU功率 (11)3.3功率配置原则 (13)3.4功率配置建议 (13)3.4.1两天线 (13)3.4.2四天线 (13)3.4.3八天线 (14)3.4.4继承TDS功率场景 (14)4结论 (15)附录A (15)1基本知识1.1LTE导频图案CP是OFDM系统的循环前缀,用来抵抗无线信道的多径衰落。
LTE支持的MBMS,采用了长CP。
本版本不考虑长CP的物理层帧格式。
图1是Normal CP下的导频图案:图1 Normal CP下的导频图案1)单天线端口下,每个符号上共有2个导频RE,两个RE之间隔5个子载波。
2)两天线端口下,每个端口的每个符号上有2个导频RE,相隔也是5个子载波。
如果一个天线端口的符号上的有一个RE位置作为RS RE,那么另一个端口上不发信号,避免两个端口之间的信号干扰。
3)四天线端口下,前两个天线端口的导频位置与两天线端口的位置一致;端口3和端口2的导频位置相对于前两个天线端口在时域上延迟一个OFDM符号;同时,在一个天线端口的导频位置上,其它天线端口在相应位置上,不发数据信号。
1.2功率参数的概念EPRE(Energy Per Resource Element):每个资源单元上的能量,可以理解为每个RE的功率。
TypeA符号:无RS的OFDM符号。
TypeB符号:含RS的OFDM符号。
A ρ:无导频的OFDM 符号上的PDSCH RE 功率相对于RS RE 功率的比值,线性值。
TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识............................. 错误!未指定书签。
1.1LTE导频图案...................... 错误!未指定书签。
1.2功率参数的概念................... 错误!未指定书签。
1.3天线端口映射方式 ................. 错误!未指定书签。
1.4RSPowerBoosting.................. 错误!未指定书签。
2导频功率对网络性能的影响 ............. 错误!未指定书签。
2.1对覆盖的影响..................... 错误!未指定书签。
2.2对容量的影响..................... 错误!未指定书签。
3产品功率配置......................... 错误!未指定书签。
3.1基本概念......................... 错误!未指定书签。
3.2配置方法......................... 错误!未指定书签。
3.2.1 .......................................... 已知RRU功率配置导频功率错误!未指定书签。
3.2.2 .......................................... 已知导频功率计算RRU功率错误!未指定书签。
3.3功率配置原则..................... 错误!未指定书签。
3.4功率配置建议..................... 错误!未指定书签。
3.4.1 ............................................................................. 两天线错误!未指定书签。
3.4.2 ............................................................................. 四天线错误!未指定书签。
华为手机td-lte无线数据终端说明书FIG—TL10华为手机td-lte无线数据终端说明书FIG—TL10一、产品概述华为手机TD-LTE无线数据终端FIG—TL10(以下简称FIG—TL10)是一款高性能、多功能的智能手机。
采用了先进的TD-LTE无线通信技术,支持4G网络,具备强大的数据传输速度和稳定性。
二、产品特点1.多频段支持:FIG—TL10支持多种频段,适用于全球各个地区的4G网络。
3.大屏显示:FIG—TL10配备了一块高分辨率的大屏,让用户可以更清晰、更舒适地浏览网页、观看视频等。
4.高性能处理器:搭载了强大的处理器,运行速度快,多任务处理能力强,能够流畅运行各种应用程序。
5.丰富的功能:FIG—TL10支持手机支付、指纹解锁、智能语音识别等多种实用功能,提供了更便捷、更智能的用户体验。
三、产品配置1.外观设计:FIG—TL10采用了经典的磨砂金属工艺,手感舒适,外观时尚。
配备了一块大屏幕,工艺精湛,视觉效果出色。
2.操作系统:FIG—TL10运行华为自家开发的操作系统,并支持升级。
系统界面简洁、操作流畅,提供了丰富的个性化设置和应用。
3.处理器:FIG—TL10搭载了一颗高性能处理器,运行速度快,能够处理复杂的任务和图形。
4.存储空间:FIG—TL10提供了大容量的存储空间,可以存储大量的照片、音乐、视频和应用程序。
5.电池:FIG—TL10配备了一颗容量大的电池,续航时间长,支持快速充电技术,让用户不用担心电量不足的问题。
6.摄像头:FIG—TL10配备了一颗高像素的后置摄像头和一颗高像素的前置摄像头,支持自动对焦、美颜等多种拍照模式,可以拍摄出高质量的照片和视频。
四、使用说明1.开机:长按电源键,显示出华为手机的标志,待系统完全启动后,即可使用手机功能。
2.解锁:支持多种解锁方式,包括密码、图案、指纹等,用户可根据需求设置和选择。
3.数据传输:FIG—TL10支持WLAN、蓝牙和USB等多种数据传输方式,用户可以根据需要进行选择和设置。
华为手机td-lte无线数据终端说明书FIG—TL10一、简介华为TR-LTE无线数据终端是由华为技术有限公司开发的一款多功能无线数据终端,它能够支持LTE FDD和TD-LTE制式,可以满足用户在移动互联网、宽带、视频会议、云存储等特殊情况下的需求。
它采用双卡双待技术,可以同时使用2G/3G/4G网络,支持多种类型的数据传输,可以支持最高150Mbps的下载速度和最高50Mbps的上传速度。
拥有良好的流量管理功能,可以有效的提升数据传输的速度和稳定性,支持安全的网络连接。
二、特性1、支持LTE FDD和TD-LTE制式,可以满足用户在移动互联网、宽带、视频会议、云存储等特殊情况下的需求。
2、采用双卡双待技术,可以同时使用2G/3G/4G网络,支持多种类型的数据传输。
3、支持最高150Mbps的下载速度和最高50Mbps的上传速度,可以满足用户的高速网络需求。
4、拥有良好的流量管理功能,可以有效的提升数据传输的速度和稳定性,支持安全的网络连接。
5、支持WLAN技术,可以实现路由器与多台设备之间的无线连接,可以满足用户在无线网络上的多种需求。
6、支持多种安全认证方式,可以满足不同场景下的安全需求,可以有效抵御恶意攻击。
7、支持智能节能技术,可以有效降低能耗,提高系统效率,拥有更长的续航。
三、性能1、采用高通骁龙处理器,拥有超快的计算速度,可以满足高效率和多任务处理的需求。
2、拥有2GB的内存,可以支持流畅的多任务处理,可以有效的提升数据传输的速度和稳定性。
3、拥有16GB的存储空间,可以满足大量数据的存储,可以有效的节省网络流量。
4、支持最新的Wi-Fi技术,可以满足超高速率的无线网络传输。
5、支持蓝牙4.0技术,可以实现近距离无线连接,可以极大的提升传输效率。
6、支持GPS定位,可以实现精准的定位功能,可以有效的节省定位时间。
四、功能1、支持多种网络制式,支持LTE FDD和TD-LTE制式,可以实现高速网络传输。
TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识 (4)1.1 LTE导频图案 (4)1.2 功率参数的概念 (5)1.3 天线端口映射方式 (6)1.4 RS Power Boosting (7)2导频功率对网络性能的影响 (8)2.1 对覆盖的影响 (8)2.2 对容量的影响 (9)3产品功率配置 (9)3.1 基本概念 (9)3.2 配置方法 (12)3.2.1 已知RRU功率配置导频功率 (12)3.2.2 已知导频功率计算RRU功率 (12)3.3 功率配置原则 (13)3.4 功率配置建议 (14)3.4.1 两天线 (14)3.4.2 四天线 (14)3.4.3 八天线 (14)3.4.4 继承TDS功率场景 (15)4结论 (15)附录A (16)1 基本知识1.1 LTE 导频图案CP 是OFDM 系统的循环前缀,用来抵抗无线信道的多径衰落。
LTE 支持的MBMS ,采用了长CP 。
本版本不考虑长CP 的物理层帧格式。
图1是Normal CP 下的导频图案:O n e a n t e n n a p o r t T w o a n t e n n a p o r t sk,l )F o u r a n t e n n a p o r t s even-numbered slots odd-numbered slots Antenna port 0even-numbered slots odd-numbered slots Antenna port 1even-numbered slots odd-numbered slots Antenna port 2even-numbered slots odd-numbered slotsAntenna port 3图1 Normal CP 下的导频图案1) 单天线端口下,每个符号上共有2个导频RE ,两个RE 之间隔5个子载波。
TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识.......................................................1.1LTE导频图案................................................1.2功率参数的概念 .............................................1.3天线端口映射方式 ...........................................1.4RS Power Boosting .......................................... 2导频功率对网络性能的影响.......................................2.1对覆盖的影响 ...............................................2.2对容量的影响 ............................................... 3产品功率配置...................................................3.1基本概念 ...................................................3.2配置方法 ...................................................3.2.1已知RRU功率配置导频功率..............................3.2.2已知导频功率计算RRU功率..............................3.3功率配置原则 ...............................................3.4功率配置建议 ...............................................3.4.1两天线................................................3.4.2四天线................................................3.4.3八天线................................................3.4.4继承TDS功率场景...................................... 4结论........................................................... 附录A.............................................................1 基本知识1.1 LTE 导频图案CP 是OFDM 系统的循环前缀,用来抵抗无线信道的多径衰落。
华为T D L T E功率配置说明公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1 基本知识LTE导频图案...........................................功率参数的概念 ........................................天线端口映射方式 ......................................RS Power Boosting .....................................2 导频功率对网络性能的影响对覆盖的影响 ..........................................对容量的影响 ..........................................3 产品功率配置基本概念 ..............................................配置方法 ..............................................已知RRU功率配置导频功率..........................已知导频功率计算RRU功率..........................功率配置原则 ..........................................功率配置建议 ..........................................两天线............................................四天线............................................八天线............................................继承TDS功率场景..................................4 结论附录A1基本知识1.1LTE导频图案CP是OFDM系统的循环前缀,用来抵抗无线信道的多径衰落。
TD-LTE无线优化参数说明文档场景无线参数TD-LTE 应用场景无线参数配置手册目录1前言 (3)2小区选择与重选相关参数 (3)2.1 场景描述 (3)2.2 参数分析 (3)2.2.1小区选择参数表 (3)2.2.2小区重选参数表 (5)3切换相关参数 (6)3.1 测量相关参数分析 (6)3.1.1UE测量配置基本信道参数表 (6)3.1.2A3事件上报参数表 (7)3.1.3切换算法参数表 (9)3.1.4UE定时器及常量分析 (11)3.1.5ENB协议定时器分析 (13)3.1.6ENB实现定时器分析 (15)4覆盖相关参数 (15)4.1 参数分析 (15)4.1.1小区配置参数表 (15)4.1.2信道过程参数表 (18)1前言本文档对TD-LTE无线组网中常用的一些参数进行汇总,并对各参数的含义和取值作分析,为LTE实际组网提供指导和参考作用。
本文档个各参数的取值只作为参考,由于实际组网时场景和应用不同,参数实际取值也会做相应调整。
2小区选择与重选相关参数2.1 场景描述小区选择一般发生在PLMN选择之后,目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留;当UE 选择小区驻留以后,会继续进行小区重选,以便驻留在信道条件更好的小区。
网络通过设置不同频点的优先级,可以带到控制UE驻留的目的。
同时UE在这个频点上选择信道质量最好的小区为其提供服务,小区重选也分为同频小区重选和异频小区重选。
2.2 参数分析下面对小区选择和重选过程中关键参数进行说明。
2.2.1小区选择参数表LST CELLRESEL:;政和永泰路口+++ HUAWEI 2013-08-01 15:56:54O&M #108460%%/*499536*/LST CELLRESEL:;%%RETCODE = 0 执行成功查询小区重选信息----------------本地小区标识= 1小区重选迟滞值(分贝) = 4dB速度相关重选参数配置指示= 配置UE移动状态评估周期(秒) = 60秒判断进入正常移动状态的时间附加迟滞(秒) = 30秒UE进入中速移动状态的小区重选次数= 4判断进入高速移动状态的小区改变次数= 8 中速移动状态UE的Qhyst额外迟滞值(分贝) = 0dB高速移动状态UE的Qhyst额外迟滞值(分贝) = 0dB异频测量门限值配置指示= 配置异频/异系统测量启动门限(2分贝) = 10服务频点低优先级重选门限(2分贝) = 10小区重选优先级= 7最低接收电平(2毫瓦分贝) = -64重选UE最大允许发射功率配置指示= 不配置UE最大允许发射功率(毫瓦分贝) = NULL同频测量门限配置指示= 配置同频测量启动门限(2分贝) = 29测量带宽配置指示= 不配置测量带宽(兆赫兹) = NULLEUTRAN小区重选时间(秒) = 1速率状态比例因子配置指示= 配置中速移动状态UE的EUTRA小区重选时间比例因子= 1.0 高速移动状态UE的EUTRA小区重选时间比例因子= 0.75同频邻区配置信息= 01同频邻区双发射天线配置指示= 否同频RSRQ测量启动门限(分贝) = 5 异频/异系统RSRQ测量启动门限(分贝) = 4 服务频点低优先级RSRQ重选门限配置指示= 不配置服务频点低优先级RSRQ重选门限(分贝) = NULL同频重选小区最小接收信号质量配置指示= 配置同频重选小区最小接收信号质量(分贝) = -18(结果个数= 1)2.2.1.1 cellSelectQRxlevMinQrxlevMin :小区选择最小信道要求。
TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1 基本知识LTE导频图案...........................................功率参数的概念 ........................................天线端口映射方式 ......................................RS Power Boosting .....................................2 导频功率对网络性能的影响对覆盖的影响 ..........................................对容量的影响 ..........................................3 产品功率配置基本概念 ..............................................配置方法 ..............................................已知RRU功率配置导频功率..........................已知导频功率计算RRU功率..........................功率配置原则 ..........................................功率配置建议 ..........................................两天线............................................四天线............................................八天线............................................继承TDS功率场景..................................4 结论附录A1基本知识1.1LTE导频图案CP是OFDM系统的循环前缀,用来抵抗无线信道的多径衰落。
LTE支持的MBMS,采用了长CP。
本版本不考虑长CP的物理层帧格式。
是Normal CP 下的导频图案:Normal CP下的导频图案1)单天线端口下,每个符号上共有2个导频RE,两个RE之间隔5个子载波。
2)两天线端口下,每个端口的每个符号上有2个导频RE,相隔也是5个子载波。
如果一个天线端口的符号上的有一个RE位置作为RS RE,那么另一个端口上不发信号,避免两个端口之间的信号干扰。
3)四天线端口下,前两个天线端口的导频位置与两天线端口的位置一致;端口3和端口2的导频位置相对于前两个天线端口在时域上延迟一个OFDM符号;同时,在一个天线端口的导频位置上,其它天线端口在相应位置上,不发数据信号。
1.2功率参数的概念EPRE(Energy Per Resource Element):每个资源单元上的能量,可以理解为每个RE的功率。
TypeA符号:无RS的OFDM符号。
TypeB符号:含RS的OFDM符号。
:无导频的OFDM符号上的PDSCH RE功率相对于RS RE功率的比值,A线性值。
B ρ:有导频的OFDM 符号上的PDSCH RE 功率相对于RS RE 功率的比值,线性值。
A ρ有如下关系:当采用Precoding 的4天线发射分集时,-1010log (2)A power offset A P ρδ=++其它模式下:-A power offset A P ρδ=+其中,当不采用下行MU-MIMO 时,-0power offset δ=。
目前eRAN 产品中,大多采用TM2/3/7自适应的传输模式,所以有:A A P ρ=或者3A A P ρ=+。
其中,A P 由高层信令配置的UE 级参数,即改变UE 的A P 就改变了基站给UE 分配的功率。
该参数就是下行功控的输出值。
A P 增大,说明用户的数据RE 功率比较大,在基站总功率不变的情况下,数据RE 的接收功率比较大,可以提升SINR 。
但如果A P 过大,对邻区的干扰也严重,且导致控制信道功率降低,覆盖不平衡。
注意:以上计算结果的单位均是dB 。
对于RS 功率的配置,期望基站的发射功率能够用完,即TypeA 和TypeB 符号上的功率相等,否则功率利用率不能够达到100%。
令B P 表示比值/B A ρρ的索引,有如下关系:B P 和/B A ρρ关系表B P 也是由RRC 信令配置完成,是一个通用的配置值。
针对所有的UE ,B P 是一样的。
从中看,B P 的设置值决定了TypeA 类符号和TypeB 类符号上的数据RE的功率之比,不合理的设置会造成这两类符号上的数据RE 功率不一致,导致功率资源分配不均衡。
1.3 天线端口映射方式天线端口(port ):表示逻辑端口。
每个端口输出的信号由物理天线上的信号通过权值矩阵生成。
以8天线2端口为例,见,45°交叉极化的物理天线通过权值映射成两个端口。
8天线映射两端口的方式1.4 RS Power BoostingRS Power Boosting 实际上是一种下行功控技术,目的是增强小区的覆盖范围。
如,根据B P 的不同,RS RE 的功率也不同。
图中,Tx Ant 表示天线端口。
例如,对于两天线端口下,当1B P =且3A P dB =-时,TypeB 符号上的RS RE 功率增加至2个单位,而TypeB 和TypeA 的PDSCH RE 功率仍为1个单位,相对于数据信道,RS 信号的覆盖有所增强,就是RS Power Boosting 。
这时两个Port 的总功率是相等的,保证了eNodeB 在频带和时间上能够做到资源分配的公平性。
又如,对于单天线端口,3B P =时,RS 功率增加至4个单位,而TypeB 上的数据RE 功率只有2/5个单位,TypeA 上的数据RE 功率有1个单位,此时RS 相对于数据RE 功率有所增强,有效地提升了网络的覆盖。
而当B P =0时,两端口或4端口下,TypeB 符号上的PDSCH RE 功率为5/4个单位,TypeA 符号上的功率为1个单位。
RS 功率相对于TypeB 和TypeA 的数据RE 功率没有boosting ,所以B P =0就是非Power Boosting 模式。
B P 与CRS Power Boosting 关系的示意图2 导频功率对网络性能的影响导频功率对网络性能的影响主要从覆盖和容量两个角度来分析。
实际中,导频功率的配置需要兼顾网络覆盖和容量的平衡。
2.1 对覆盖的影响导频功率越大,UE 接收RSRP 越大,小区覆盖半径越大。
但导频功率过大,会造成如下影响:越区覆盖,最终导致切换失败和掉线严重现象。
对邻区的干扰(干扰程度体现在干扰余量抬升),导致覆盖半径收缩。
数据信道和公共控制信道的不平衡上下行链路的不平衡反之,导频功率过小,覆盖半径减小,可能导致覆盖盲区,各信道链路不平衡,进而引起一系列网络性能恶化现象。
2.2对容量的影响导频功率过大,在基站总功率不变的情况下,数据RE功率将降低,会导致系统的容量下降。
同时,导频功率过大,在导频位置无法错开的情况下,会对邻区的物理信道造成干扰,导致UE的解调门限抬升,最终也会导致容量下降。
3产品功率配置3.1基本概念RRU实际发射功率:一般以单天线最大发射功率来表示。
该值小于等于产品的RRU额定功率。
RRU总输出功率:从天线口看,RRU的总输出功率。
DL RS Power:表示由广播信道PBCH下发,通知各个UE当前小区__BCH的单根物理天线上的RS RE功率值,一般由网规根据小区的覆盖范围而定。
该参数就是LMT中配置的ReferenceSignalPwr,其特性举例说明如下:LMT中配置的ReferenceSignalPwr特性说明MO PDSCH配置信息参数 ID ReferenceSignalPwr3.2 配置方法3.2.1 已知RRU 功率配置导频功率 大多数情况下,运营商规定了基站产品的机顶口的输出功率RRU P ,下面说明如何配置产品功率。
假设机顶口的功率为8X5W 的规格,那么46RRU P dBm =,单根天线上的功率为结合运营商的需求和产品特性算法。
如果配置成2端口,且保证TypeA 和TypeB 符号上的数据RE 功率是相等的,根据需要配置1B P =。
若系统带宽为20MHz ,共100个RB ,那么,RS 功率配置为 这样,后台配置导频的功率为92,PB 为1。
正如前述,A P 是UE 的参数,用来控制基站给每个UE 分配的功率。
在下行功控关闭的时候,RRC 下发的A P 是对所有的UE 是一样的。
而下行功控开启的时候,PA 需根据UE 反馈的CQI 由系统自适应地调整。
3.2.2 已知导频功率计算RRU 功率 实际操作时,产品中的功率配置是通过配置__BCH DL RS Power 、A P 、B P 来配置的。
单根天线的发射功率计算公式如下:对于现在8通道RRU 产品来说,两端口时,如果LMT 配置__92BCH DL RS Power =、3A P =-、1B P =,带宽为20MHz ,则RRU 机顶口输出功率为40W ,每根天线的功率为5W 。
计算过程如下:__92BCH DL RS Power =表示单根天线上的RS RE 功率为。
1B P =表示采用了采用RS Power Boosting ,即RS RE 功率比PDSCH RE功率高。
单根物理天线上的发射功率计算为:转换为线性域就是5W 。
8通道的RRU ,总功率就是8×5W (一般按这个形式表示RRU 的输出功率)。
从整个天线口看,TypeA 和TypeB 的数据RE 功率可以通过下面两式计算:A 类符号数据RE 功率(dBm)=RRU 总发射功率(dBm)-10×l g(全带宽子载波数目)B 类符号数据RE 功率(dBm)= A 类符号数据RE 功率(dBm) + 10×l g (ρB /ρA )两端口下,3A P =-表示3A dB ρ=-,结合1B P =,可知TypeB 和TypeA 上数据RE 的功率相等。
那么,单个端口下的TypeA 和TypeB 符号上的数据RE 功率均为。
整个天线口由8根物理天线组成,那么单根天线的数据RE 功率为。
注在配置产品功率的时候,计算出来的RRU 输出总功率不应超过其RRU 产品的额定总发射功率。
3.3 功率配置原则上下行链路能够达到平衡,公共信道和业务信道能够达到平衡 既能够保证覆盖,又能够降低干扰,保证容量和覆盖平衡 TypeA 符号和TypeB 符号上的数据RE 功率尽量相等TypeA 和TypeB 符号上的总功率尽量相等,功率利用率尽量高 TDS 网络升级TDL 的场景,保持TDS 功率不变。
