UHF低功率小型天线的设计要点————————————————————————————————作者:————————————————————————————————日期:UHF低功率小型天线的设计要点前言最近有几个小型的无线电网络系统正在发展当中,比较有名气的包括有蓝芽系统(Blue-Tooth)及Home RF等,这些都是微功率的通讯系统,自然也会大量牵涉到选用的天线系统。
另外,不论是保全或者是汽车遥控等其它民生用途,也应用到许多的微功率无线电通讯。
还有许多其它像是影音传输等消费性电子产品,也应用到不少的微功率无线电系统。
在这些应用当中,最为普遍的首推ISM波段(注1)的应用,因为依照国际电讯联盟(ITU)的规范,使用ISM波段不需要申请执照,也就是该波段是属于开放性的,因此这里也就以ISM波段应用的天线为例子来做说明,其中使用最普遍的频率是434MHz及916MHz(注2)。
一般开放性数据库当中,有关UHF小型天线的数据非常有限。
对于微功率无线电通讯相关产品而言,天线的质量非常重要,因为它主宰了有效的通讯距离,因此天线的选用与设计是非常重要的。
此类产品的设计中,于天线设计方面,除了成本考虑外,还必须要选对天线的种类,才能达到最好的成本/性能比。
除此之外,与发射机及接收机的匹配与调谐也非常重要,为了要有最佳的整体性能,设计者自然要懂得天线的工作原理,以及应用时的一些重要考虑因素.本文最主要的目的是希望能够协助此类天线的非专业设计者,能够从有限的基本知识中,以很有效率的方式,完成最佳的天线设计。
在未进入主题之前,先以浅显的方式来介绍早期天线发展的历史,虽然这是以业余无线电的眼光及角度去看的,但是早期无线电的发展与业余无线电的发展,几乎是可以画上等号的,因此,这实际上也可以说是无线电天线的发展史。
一门失落的艺术—正本清源谈天线如果你是一位资深的业余无线电爱好者,那么我想你一定也熟悉天线(Antenna)的另一个名称,叫做Aerial,所谓Aerials就是指一条条用来发射或接收无线电讯号的长导线;当然这是指高科技人员在还没将它们发扬光大,并称它们为天线之前的情况。

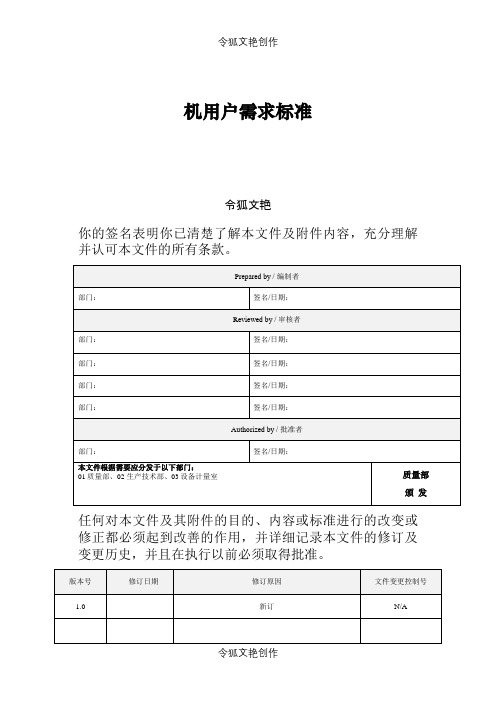

机用户需求标准令狐文艳你的签名表明你已清楚了解本文件及附件内容,充分理解并认可本文件的所有条款。
任何对本文件及其附件的目的、内容或标准进行的改变或修正都必须起到改善的作用,并详细记录本文件的修订及变更历史,并且在执行以前必须取得批准。
目录1.目的42.范围43.术语及定义43.1GMP:药品生产质量管理规范4 3.2URS:用户需求说明43.3FAT:工厂验收测试43.4SAT:现场验收测试43.5DQ:设计确认43.6IQ:安装确认43.7OQ:运行确认43.8PQ:性能确认43.9GAMP:良好自动化生产规范43.10PLC:程序控制器44.职责44.1需求方职责44.2供应商职责45.项目概述45.1项目简介及背景55.2主要用途55.3工艺流程55.4主要生产产品56.供货范围(主要设备及数量)57.法规与标准57.1药品法规要求57.2国家标准要求57.3行业标准要求67.4公司管理制度要求68.用户需求标准68.1生产/运行能力68.2性能/系统要求68.3GMP要求78.4EHS要求78.5控制系统要求88.6安全/断电及恢复88.7清洁要求98.8所需文件98.9转运要求108.10安装/验收要求108.11培训要求118.12售后服务118.13对供应商要求118.14其它129.附件12时间控制表1210.客户反馈表121. 目的该文件旨在从项目和系统的角度阐述用户的需求,主要包括相关法规符合度和用户的具体需求,这份文件是构建起项目和系统的文件体系的基础,同时也是系统设计和验证的可接受标准的依据。
2. 范围本文件的范围涉及到了药厂新制剂车间对此设备的最低要求,供应商应将URS作为详细设计以及报价的基础。
供应商在设计、制造、组装时必须要按照URS来执行。
此文件将作为设备标准的编制基础以进行竞争性招标。
供应商应该提供迄今为止被证实的标准技术,尤其是被证实的标准的设备和控制系统,供应商必须指出他的标准与该用户需求标准的不符之处。
微型化天线设计与实现随着移动通讯技术的发展,越来越多的设备需要使用无线通讯,如智能手机、平板电脑、手持电视、蓝牙耳机等。
然而,这些设备的尺寸较小,而且往往需要多种通讯方式,因此在其内部集成天线成为了一项重要的研究课题。
微型化天线的设计和实现是实现这一目标的关键。
第一部分:微型化天线的设计原理微型化天线的设计目标是尽可能地缩小其体积,同时保证其在频率、带宽和辐射方向等方面的性能满足要求。
常见的微型化天线有PCB天线、微带天线、贴片天线等。
PCB天线的设计可以基于微型化天线理论,如ARMAN原理、寄生元理论、近场理论等,也可以使用遗传算法等优化算法进行设计。
设计过程需要考虑天线材料、板厚、接地平面和内部电路等因素的影响。
微带天线是一种板上微型化天线,其结构通常由贴片天线、衬底和接地平面组成。
在设计微带天线时,应该确认其共振频率,选择衬底材料与厚度,确定贴片天线的长度和宽度等参数。
贴片天线是最常见的微型化天线之一,它由贴片、引线和接地面组成。
贴片的形状可以是方形、矩形、圆形等,其大小通常小于波长的十分之一。
为提高天线的带宽,通常需要在贴片的两边加上引线。
第二部分:微型化天线的实现技术通常,微型化天线设计完成后需要进行实现。
其中,最常用的方法是PCB板上打印天线或把天线贴在设备上。
对于PCB板上的天线,可以使用专业的PCB设计软件制作PCB板,然后在板上打印天线图案。
在PCB板的制作过程中,需要考虑布线规则、排布方式、原材料品质等因素,以保证天线的性能和可靠性。
贴片天线的制作通常需要将天线切割成所需的形状,然后使用膜结合器等胶水将其固定在设备的外壳上。
这种方法可以方便地将天线附加在设备上,使设备天线的设计更加灵活。
对于微带天线,需要先将天线图案印刷到合适厚度的衬底上,然后粘贴到PCB 板上。
通常选用的衬底材料为单晶片陶瓷(SCC)或聚酰亚胺(PI)等。
第三部分:微型化天线应用实例微型化天线的应用广泛。
下面以手机天线为例介绍微型化天线在实际应用中的体现。
第四章令狐文艳7 解:(c):S=( S 1, S 2, S 3, S 4, S 5, S 6, S 7)R b= (S 2 ,S 3),( S 2 ,S 4), ( S 3 ,S 1), ( S 3 ,S 4), ( S 3 ,S 5) , ( S 3 ,S 6), (S 3,S 7) ,(S 4,S 1) , ( S 5 ,S 3) , ( S 7,S 4), (S 7,S 6)⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=0101000000000000001000000001111100100011000000000A ⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=1101001010000011111010001001111110111111110000001M =(A+I)2P 1P9解:⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=100000000110000000111100111110100000110111001110001000110000101110001010110000001M9、(2)解:规范方法:1、 区域划分因为B(S)={3,6}所以设B 中元素Bu=3、Bv=6R(3)={ 1,2,3,4}、R(6)={ 2,4,5,6,7,8}R(3)∩R(6)={ 1,2、3,4} ∩ {2,4,5,6,7,8} ≠φ,故区域不可分解 2级位划分将满足C =R 的元素2,8挑出作为第1级将满足C =R 的元素4挑出作为第2级 将满足C =R 的元素1,5挑出作为第3级 将满足C =R 的元素3,7挑出作为第4级 将满足C =R 的元素6挑出作为第5级 将M 按分级排列: 提取骨架矩阵如下:建立其递阶结构模型如下:911的23·K )A SD·K=SE-SP·KC SE=2A SP·K=SR·K/P·KA SR·K=SX+S·KC SX=60L P·K=P·J+ST*NP·JKN P=100R NP·KL=I*P·KC I=0.02其中:LENGTH为仿真终止时间、TIME为当前仿真时刻,均为仿真控制变量;S为个体服务网点数(个),NS为年新增个体服务网点数(个/年),SD为实际千人均服务网点与期望差(个/千人),SE为期望的千人均网点数,SP为千人均网点数(个/千人),SX为非个体服务网点数(个),SR为该城市实际拥有的服务网点数(个),P为城市人口数(千人),NP为年新增人口数(千人/年),I为人口的年自然增长率。
UHF频段RFID天线的小型化设计与分析一、综述随着无线通信技术的飞速发展,RFID(无线射频识别)技术已广泛应用于各个行业,从物流追踪、库存管理到门禁系统等。
特别是在UHF(超高频)频段,RFID系统的读写距离和读取速度得到了显著的提升,使其成为物联网领域备受关注的通信技术之一。
RFID系统主要由RFID阅读器(读写器)和RFID标签(电子标签)组成。
在UHF 频段,RFID阅读器和标签之间的能量传输主要依赖于天线。
传统RFID 天线由于尺寸大、损耗大等问题,在实际应用中逐渐暴露出性能不足的问题。
对UHF频段RFID天线进行小型化设计与分析显得至关重要。
天线的工作原理与性能参数:首先介绍RFID天线的基本工作原理,以及影响其性能的主要参数,如增益、驻波比、效率等。
小型化设计方案:探讨在UHF频段实现RFID天线小型化的各种途径,包括采用截断正方形贴片天线的SRR负载的超材料、开槽环谐振天线、截断正六边形贴片天线等。
同时将几种方案应用于实际中评估性能。
性能分析: 讨论在上述小型化方案中,如何优化设计以提高天线的性能,如提高方向性、减少互扰、降低损耗等,并分析这些方法在实际应用中的优势和局限性。
仿真实验与实际测试:通过使用电磁场仿真软件对小型化RFID天线进行初步设计估计,然后通过实际制作和测试对比实验数据,来验证改进方案的有效性和可行性。
_______技术简介RFID(Radio Frequency Identification,射频识别)技术是一种基于无线射频通信的非接触式识别技术。
它通过无线电讯号识别特定目标并读写相关数据,而无需建立机械或光学接触。
RFID系统通常由标签(Tag)、读取器(Reader)和后端管理系统组成。
在RFID应用中,当标签进入阅读器的射频场范围内时,标签会自动激活并与读取器进行通信。
标签内包含了可编程的存储器和天线,用于存储信息、识别码以及接受命令。
读取器发送的无线电波能量会激发标签内的电路,使其能够传输存储在其中的唯一识别信息。
一种UHF频段RFID阅读器天线的小型化设计随着被动式UHF频段RFID系统在物流供应链、仓储和零售存储管理中被大量采用,手持式RFID阅读器单元的研究与设计变得越发重要。
对手持式阅读器单元的主要要求有尺寸小、重量轻、电池寿命长和对于特定的应用有合适的阅读范围。
另外,也要考虑到阅读器单元对标签阅读方向性方面的问题。
被动式UHF频段RFID系统使用电磁波通过阅读器与标签间的耦合进行通信。
图1显示了被动式UHF 频段RFID系统。
阅读器发射连续波(Continuous Wave,CW)信号给标签来激活标签的芯片,然后向标签发射命令信号,标签通过背向反射其相应的识别码来进行通信。
标签芯片没有内部电源,所以其所有需要的能量都来自于阅读器通过天线所发射的电磁波。
RFID阅读器的发展越来越倾向小型化、便携化。
UHF频段的RFID系统工作频率在900 MHz左右,传统形式的天线对于手持RFID系统来说太大,阅读器天线在阅读器的尺寸中占据越来越大的比例。
在保持天线性能的前提下,阅读器天线的尺寸缩减难度远远大于阅读器电路,因此天线尺寸的小型化,成为目前RFID阅读器天线研究的趋势。
UHF频段RFID系统工作对天线主要的要求有:在VSWR<2时阻抗带宽的范围约为902 MHz~928 MHz,有一定的增益,低成本,低剖面,单向辐射。
由于微带天线具有结构简单,易于制造,成本低的优良特性,UHF频段RFID阅读器的天线一般选用微带天线类型。
所以本文主要基于微带天线来研究UHF频段RFID阅读器的天线的小型化。
1 射频识别阅读器天线小型化设计1.1 微带贴片天线下面通过经典的微带天线设计理论,简单分析矩形微带天线的工作原理。
微带贴片天线是由一层或多层厚度远小于波长(大约十几分之一波长)的介质层和覆盖其上下两面的金属接地板以及辐射元(尺寸可以和波长相比拟)构成。
辐射元形状多种多样,常见的如方形、矩形、圆形等。
矩形微带天线的形状如图2(a)所示,假设电场沿贴片宽度与介质板厚度方向没有变化,仅沿贴片的长度(约二分之一波长)方向变化,则辐射基本上是由贴片的两开路端缝隙产生,此时矩形微带天线可看成是相距二分之一波长同相激励并向地板以上半空间辐射的二元缝隙阵对于有较高效率的辐射器,当介质基片厚度为h,天线工作频率为fr,相对介电常数为εr时,根据文献[5]中公式,可以得到其实用宽度及谐振单元长度。
令狐文艳创作巡检管理系统单机版Ver A1.0+令狐文艳操作使用说明书USB驱动安装一、驱动安装第一次安装完软件后,请将巡检器用USB传输线与电脑连接好,系统自动出现如下画面:选择第一个选项(是,仅此一次),单击下一步,出现:选择第二个选项(从列表或指定位置安装),单击下一步,出现:选择在搜索中包括这个位置,点击浏览,选择USB驱动所在的文件夹,单击下一步,出现:单击完成,则USB驱动安装成功。
二、查看设备安装完USB驱动后,您可以在设备管理器中查看所用的串口号,选择我的电脑按右键选择属性,在属性中选择硬件,点击设备管理器,在管理器中选择端口(COM和LPT),出现CP2101 USB to UART Bridge Controller (COM3),则您在软件中应用的串口号则为COM3。
具体过程如下图所示:然后在软件的系统设置里面更改串口号为“com3”,如图:使用说明一、系统设置及使用1.启动系统软件安装完成后,即可在开始|程序|巡检管理系统A1.0 中,单击"巡检管理系统A1.0"项,系统启动,并出现登录窗口。
如果是第一次使用本系统,请选择管理员登录系统,口令为"333",这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作,第一次使用本系统进行日常工作之前,应建立必要的基础数据,如果需要,应修改系统参数。
二、资源设置1.人员钮设置此选项用来对巡检人员进行设置,以便用于日后对巡检情况的查询。
设置人员之前,可先将巡检器清空(把巡检器和电脑传输一次即可),然后将要设置的人员钮按顺序依次读入到巡检器中,把巡检器和电脑连接好,选择"资源设置->人员钮设置"点击采集数据,如下图所示。
电话与地址可以根据需要进行填写,也可以不填。
修改完毕退出即可。
还可以点击"打印数据"将巡检人员设置情况进行打印。
也可以以EXCEL表格的形式将人员设置导出,以备查看。
小型化UHF频段RFID读写器微带天线设计的开题报告一、选题背景RFID(Radio Frequency Identification)技术是一种非接触式自动识别技术,可以对物体进行快速、准确、非接触式的识别和追踪。
其中,UHF频段(860MHz~960MHz)是应用最广泛的频段之一,其具有读写距离远、具备高速读取、抗干扰性好等特点,广泛用于物流、库存管理等领域。
在应用中,RFID读写器的天线设计是影响系统性能的关键因素之一。
一方面,天线形态的设计要求,需要满足较大的读写距离。
另一方面,RFID读写器中的天线需要在空间受限的条件下实现小型化。
本次设计的目的是基于小型化UHF频段RFID读写器的应用需求,对一体化微带天线进行设计和优化,实现较大的读写距离和小型化的要求。
二、设计思路1、微带天线的设计微带天线是一种低剖面、轻型、方便安装和适应不同应用场合的天线,其主要结构是一块金属导体覆盖在一块介质上,形成了一个共面谐振器。
在设计上,需要满足天线的共振频率和带宽,以及天线的辐射效率等因素。
2、天线的匹配为了提高天线效率,需要将天线电气长度与频率匹配。
其中,天线的匹配考虑两个方面,一是天线与RFID芯片的输入阻抗匹配,确保最大功率传输。
二是天线与RFID标签的匹配,以实现标签对天线的最大响应。
3、天线结构的优化对于微带天线的设计,天线结构的优化是至关重要的,通过对天线的结构和尺寸等参数的优化,可以达到理想的工作效果和尺寸要求。
三、预期成果通过对于小型化UHF频段RFID读写器微带天线的设计和优化,预期能够实现以下成果:1、实现读写距离较大,读取稳定的效果。
2、实现天线的小型化设计,达到在空间受限的条件下的应用要求。
3、通过理论分析和模拟实验验证优化后的天线设计的有效性和性能。
76基于电磁超材料的UHF小型化短路天线设计基于电磁超材料的UHF小型化短路天线设计Design of UHF Miniaturized Shorted Antenna Based on Electromagnetic Metamaterials 黄倩玲张睿恒(上海大学通信与信息工程学院,上海200444)摘要:基于互补开口谐振环(CSRR)和短路结构,设计了针对UHF波段应用的小型化微带天线,通过在天线地平面上蚀刻CSRR结构有效降低了微带天线的谐振频率。
并在加载CSRR结构的基础上,进一步加载了短路结构,使得谐振频率降至UHF频段。
该天线的谐振频率为810MHz,其电尺寸仅为0.115姿。
伊0.088姿。
伊0.032姿°,效率接近90%,且方向图拥有全向辐射特性,在移动通信等领域有着十分广泛的应用空间。
关键词:超材料;CSRR;短路针;天线小型化Abstract:"this paper,based on the complementary split resonance ring(CSRR)and short pin structure,a miniaturized microstrip antenna designed for UHF band is designed.By etching the CSRR structure on the ground plane of the antenna,the electrical size of the microstrip antenna is effectively reduced.On the basis of loading the CSRR structure,the short-circuit structure is further loaded,so that the resonance frequency become lower.The resonant frequency of this antenna is810MHz, its electrical size is only0.115姿0伊0.088姿0伊0.032姿0,the efficiency is close to90%,and an omnidirectional radiation characteristics is achieved,so it has a very wide application space in the field of mobile communications.Keywords:metamaterials,CSRR,short-circuit pin,antenna miniaturization现代数字通信所采用的调制、编码方式需要天线具有宽频带、高增益、小型化等特点,所以研究小型化的天线具有很大的实用价值[1-2]o微带天线因为其剖面低、成本低、易于与系统共形以及便于加工制造等优势,成为了学术界与工业界研究的重点W尽管现代通信系统所使用的频谱有越来越高的趋势,但是UHF频段依然在现代无线通信中占据了重要一席。
UHF低功率小型天線的設計要點●令狐文艳●前言●談天線●天線格調●天線的特性●鞭狀天線●短鞭狀天線●平面螺旋天線前言最近有幾個小型的無線電網路系統正在發展當中,比較有名氣的包括有藍芽系統(Blue-Tooth)及HomeRF等,這些都是微功率的通訊系統,自然也會大量牽涉到選用的天線系統。
另外,不論是保全或者是汽車遙控等其它民生用途,也應用到許多的微功率無線電通訊。
還有許多其它像是影音傳輸等消費性電子產品,也應用到不少的微功率無線電系統。
在這些應用當中,最為普遍的首推ISM波段(註1)的應用,因為依照國際電訊聯盟(ITU)的規範,使用ISM波段不需要申請執照,也就是該波段是屬於開放性的,因此這裡也就以ISM波段應用的天線為例子來做說明,其中使用最普遍的頻率是434MHz及916MHz(註2)。
一般開放性資料庫當中,有關UHF小型天線的資料非常有限。
對於微功率無線電通訊相關產品而言,天線的品質非常重要,因為它主宰了有效的通訊距離,因此天線的選用與設計是非常重要的。
此類產品的設計中,於天線設計方面,除了成本考量外,還必須要選對天線的種類,才能達到最好的成本/性能比。
除此之外,與發射機及接收機的匹配與調諧也非常重要,為了要有最佳的整體性能,設計者自然要懂得天線的工作原理,以及應用時的一些重要考慮因素。
本文最主要的目的是希望能夠協助此類天線的非專業設計者,能夠從有限的基本知識中,以很有效率的方式,完成最佳的天線設計。
在未進入主題之前,先以淺顯的方式來介紹早期天線發展的歷史,雖然這是以業餘無線電的眼光及角度去看的,但是早期無線電的發展與業餘無線電的發展,幾乎是可以畫上等號的,因此,這實際上也可以說是無線電天線的發展史。
一門失落的藝術-正本清源談天線如果你是一位資深的業餘無線電愛好者,那麼我想你一定也熟悉天線(Antenna)的另一個名稱,叫做Aerial,所謂Aerials就是指一條條用來發射或接收無線電訊號的長導線;當然這是指高科技人員在還沒將它們發揚光大,並稱它們為天線之前的情況。
一群無線電盤古開天的無線電家們,經常利用各種導線來測試他們所發明或改良的無線電機器,一般情況下是雜訊橫飛,更慘的是導線融化,再不然呢就是真空管燒了一大堆,或者是保險絲燒了一大片。
我完全沒有正規的天線理論基礎與這方面的學府教育,所以決定用“以古鑑今”的方式來了解天線。
當然最主要的是,我打算介紹幾種原先被認為不可能實現的天線,但實際上使用如常,那其中的奧秘自然值得探討。
天線的發展歷史■Whire無意中發現了天線我們一路回到最早期的無線電發展,在電力未發明以前,所有的機器大都是以煤油供應動力。
最早期的一個實驗家名叫懷爾(Whire),他發明的無線電發射機可以發出很大的火花,實際上他發明的就是以火花放電原理,來產生無線電波的火花放電發射機。
但是在實驗過程當中讓他最納悶的是,試用了無數的方法,就是無法很清楚地接收到這部火花發射機所發射出來的訊號。
後來有個用來印證電波是不是會受一般有形物阻擋的試驗,試驗過程中他就把發射機擺在桌子底下,為了想取得訊號,於是把接收機用一條導線吊在天花板上,就這樣用來驗證電波是否可以穿透實驗桌面。
而令他感到意外的是,吊接收機的這條導線,竟然使接收機的效率好了許多,因此他就把吊著的導線留在那裡,從此便稱他的接收機為無線電接收機(WirelessSet),他並且把這一份結果整理成報告發表於QST 雜誌(註3)上。
■Grownd發現接地的妙用在Whire發現天線的雛形之後好幾年,另一位名叫Grownd 的發現到,供電給桌子上的檯燈有兩條導線,但是接收機的天線只有一條,為什麼只有一條天線可以做得那麼好,因此他就針對這個問題繼續探討下去。
這個問題讓Grownd困擾不已,但是事情就是如此之巧,就在不久後他買了一部車子,且發現車燈也是使用一條導線而已,當然還有另一條線是接車子的外殼。
這促使他想到一個問題,那就是:若同樣把發射機的其中一條導線接到一個共同的接點上,是不是會比較好?於是他就用了一條金屬管打入地底下,並拉出一條線接到發射機上頭,這竟然使訊號增強了許多,同樣地他也把這重要的發現發表在QST雜誌上,於該文中建議每一座無線電台都需要有接地(Grownd)。
■蹺蹺板延伸出來的Diople在天線發展史上,接下來一個主要的突破,是由Diople發明。
有天當DIP(Diople的暱稱)走過一個遊樂場時,發現當地的獅子會員正在玩蹺蹺板,他發現這些獅子會員都很快地能保持平衡,這想必其中有人運力,使蹺蹺板在極短的時間內保持平衡。
DIP回到家後,馬上拿了一條導線接到機器外殼上頭,另一條導線則接發射機輸出,這就成為一組嶄新的天線,其實此天線就是後來所稱的DIOPLE天線,是為了記念Diople,而以他的名字來命名。
■檯燈聯想出來的虛接地在QST上讀過Whire Grownded Balanced-Lion-fedDipole 天線之後,一位名叫CountHerpoise的歐洲貴族,他發現自己的檯燈不只兩條線,而是三條線,因為這國家的電力系統是330V,這雖然很正常,但是他想到為什麼北美地區也要有三條線。
這也就促成他發明了虛接地線,而此理論當時很少人知道,甚至有人不以為然。
不過今日對天線有興趣者,必定知道,虛性接地是必須的,而這些虛接地通常也稱做Counterpoise,用發明者的名字來稱呼它以資紀念。
另外也在QST上讀過Whire Grownded Balanced-Lion-fedDipole天線的VonTrap,由於他家空間不夠大,所以沿著天線每隔幾英呎左右繞幾個圈,好把過長的部份纏繞起來,並且在纏繞的電感上並聯電容,這也就是崔伯雙偶極(TRAPDipole)天線的誕生。
從美國QST雜誌發行有史以來,寫過有關天線發展史的,我全讀遍了(註4)。
其中最富傳奇色彩的是物理學家MorriesNimatch,他的朋友們都暱稱他做Mo,他是第一位提出天線理論,有關饋送到長條天線的功率,有些不會被輻射出去。
他為了徹底了解這一理論,有關功率發射出去的有多少,以及被反射回來的有多少,而發明了駐波比錶(駐波比現在英文正名為StandingWave Ratio;而當時SWR是See WhatReturns的縮寫,意思是有多少功率被折返)。
為了紀念駐波比錶發明者,以前曾有人把駐波比錶稱做MoNimatch。
很多有關簡易的駐波比錶製作,從早期的文章中不難找出來做參考。
當然懶惰的現代人,到店裡掏出腰包,便可以把一個價昂但很精美的駐波比錶帶回家。
QST照例報告了極為成功的Monimatched Whire Grownded CountHerpoise Balanced-Lion-fed Trap Dipole天線。
這一系列的發展下來,很像印度教的導師精神。
最後一位承襲者是RaoulRandom,他發現蹺蹺板上兩端物體互異,但是調整距離也可以達到平衡。
從前文一系列發展下來,我們可歸納出以下幾點總結:※無線電機器,有一條導線接著之後,性能便好的不得了,這導線就稱為天線(Aerial)。
※如果把上述無線電機器的外殼接地,那性能就更妙。
※若天線旁有些巧妙的附屬安排,則無線電機器的接收,簡直妙不可言。
※從無線電機器後端拉出去的天線,若是拉開,使呈電力呈現平衡狀態是最好的。
※平不平衡可以由簡易的駐波比錶測量出來。
※可以把天線體部份長度纏繞成電感狀,使天線體變短,同時也能引出一些電容來。
※天線的平衡與否,不必看天線在形體上是否對稱。
以比較輕鬆的角度看完天線的早期發展歷史,下面就要進入正式的主題,低功率小型天線的設計要點。
基本的天線格調與工作原理天線是個看似很專業的名詞,其實天線的基本原理並不複雜,天線可以是任何的導線或者是導體,此一導線或導體可以通過脈衝或者是交流訊號電流。
這一電流通過導線或者是導體時,會產生電場及磁場,而這些電磁場就與通過導線的電流節奏一樣,假如在旁邊有另一導線通過這電磁場,便會感應出電流,而此電流就與另一條產生電磁場的導線上之電流一樣,只是電流規模會小很多。
假如產生電磁場的導線很長,比如長到大約一個波長左右,那麼由這導線所產生出的電磁場輻射,就可延伸達到很遠的距離。
圖1 基本的四分之一波長鞭狀天線最簡單的天線就是鞭狀天線(WHIP),參看圖1所示。
所謂的鞭狀天線指的就是一根長四分之一波長的導管或導線站立在接地面上,最普遍的例子就是汽車上用的天線,以及做為廣播接收天線、市民波段天線、及業餘無線電用天線,甚至是大哥大的天線。
鞭狀天線的發展可以追朔到1890年代,當時馬可尼進行無線電波實驗,使用的就是鞭狀天線,當時馬可尼希望能夠印證無線電波可傳遞到很遠的地方。
為了達成這個理想,他把一根天線延伸得很長,而且高聳在地面上,因為當時試驗用的頻率很低,波長相當長,所以天線的長度也就很長,馬可尼於當時得到一個結論,就是天線離地面越遠,接收的效果越好。
天線與其它電子零件一樣,最少也要有兩個接線端點,鞭狀天線也不例外,除了天線主體外,接地面就是其中的一個接線端,也許是所謂的接地面並不明顯,它可能是線路板的接地銅箔,甚至可能只是乾電池的負端。
由鞭狀天線主體及接地面才能組成一個完整的天線,因為天線必須要透過主天線體與接地面之間才能建立起電磁場,這樣有了交流訊號的通路,才能算是完整的電路。
標準的接地面必須要延伸出四分之一波長以上,在環境或空間不允許之下,接地面可能會較小,這雖然照樣可以正常運作,但是性能會有很大的折扣。
四分之一波長鞭狀天線的尺寸並不小,對於1MHz的AM廣播波段而言,四分之一波長大約是75公尺左右,但是對於FM廣播波段而言,比如是100MHz,則四分之一波長大約是75公分,這種四分之一波長的尺寸會隨著頻率的上升而逐漸縮小。
例如頻率到了1000MHz,四分之一波長就只剩下7.5公分,如果以公分為單位的話,四分之一波長就是以7500去除以頻率(MHz)。
但這算出來的長度只是一個參考基準點,因為實際應用時,天線長度可能需要長一些,也可能需要短一點。
如天線主體肥胖時,可能就要短一些,或者不是從天線底端做饋送點,可能要短一些;至於天線體所擺放的接地面太小時,那麼天線體可能就要適度地加長了。
天線的長度要從靠近真正的接地面算起,或者從發射機的輸出阜算起。
如果有這麼一只鞭狀天線裝在盒子內,而且採用一般的接線連接到發射機,那麼從發射機到天線盒之間的接線也會成為天線體的一部份。
為了確保天線可以正常調諧工作,採用外接天線時,記得要使用同軸纜線來連接天線,對於一般的雙面線路板,可以使用一面接地板另一面佈置銅箔線的方式來模擬同軸纜線。
之所以強調要採用同軸纜線,一方面是為了要確保天線的正常運作,另一方面也可確保訊號在傳輸過程當中,會有最小的損失。
