第六单元 PCB布线及设计规则检查

6.1 第1题

【操作要求】

打开C:\信息产业部\Unit6\P6-01.pcb文件，加载C:\信息产业部

\Unit6\P6-01.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽

分别为15mil、16mil、17mil。

2.自动布线

 按照表6-01设置自动布线规则及安全间距。

表6-01 设置项 设置值 安 全 间 距 设 置 弧 5mil

布线层 顶层 水平走线 填充 5mil

底层 垂直走线 焊盘 5mil

布 线 参 数 过孔尺寸 40mil 文本 5mil

过孔洞尺寸 20mil 导线 5mil

过孔类型 Thru-Hole Only 过孔 5mil

导线

宽 13 mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸5 ； 铺铜线宽4 ；删除死铜；包围焊盘方式八角形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

 检查完毕，将上述操作结果保存在考生文件夹中，命名为 JG6-01.pcb。

6.2 第2题

【操作要求】

打开C:\信息产业部\Unit6\P6-02.pcb文件，加载C:\信息产业部

\Unit6\P6-02.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽

分别为13mil、14mil、15mil。

2.自动布线

 按照表6-02设置自动布线规则及安全间距。

表6-02 设置项 设置值 安 全 间 距 设 置 弧 6mil

布线层 顶层 垂直走线 填充 6mil

底层 水平走线 焊盘 6mil

布 线 参 数 过孔尺寸 42mil 文本 6mil

过孔洞尺寸 22mil 导线 6mil

过孔类型 Thru-Hole Only 过孔 6mil

导线

宽 14 mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸6；铺铜线宽5 ；删除死铜；包围焊盘方式圆弧形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

检查完毕，将上述操作结果保存在考生文件夹中，命名为JG6-02.pcb。 第六单元 PCB布线及设计规则检查 6.3 第3题

【操作要求】

打开C:\信息产业部\Unit6\P6-03.pcb文件，加载C:\信息产业部

\Unit6\P6-03.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽

分别为9mil、10mil、16mil。

2.自动布线

 按照表6-03设置自动布线规则及安全间距。

表6-03 设置项 设置值 安 全 间 距 设 置 弧 7mil

布线层 顶层 水平走线 填充 7mil

底层 垂直走线 焊盘 7mil

布 线 参 数 过孔尺寸 44mil 文本 7mil

过孔洞尺寸 24mil 导线 7mil

过孔类型 Thru-Hole Only 过孔 7mil

导线

宽 15mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸3 ； 铺铜线宽4 ；删除死铜；包围焊盘方式八角形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

检查完毕，将上述操作结果保存在考生文件夹中，命名为JG6-03.pcb。 6.4 第4题

【操作要求】

打开C:\信息产业部\Unit6\P6-04.pcb文件，加载C:\信息产业部

\Unit6\P6-04.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽分别

为6mil、7mil、8mil。

2.自动布线

 按照表6-04设置自动布线规则及安全间距。

表6-04 设置项 设置值 安 全 间 距 设 置 弧 3mil

布线层 顶层 垂直走线 填充 3mil

底层 水平走线 焊盘 3mil

布 线 参 数 过孔尺寸 20mil 文本 3mil

过孔洞尺寸 10mil 导线 3mil

过孔类型 Thru-Hole Only 过孔 3mil

导线

宽 5mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸3； 铺铜线宽2 ；删除死铜；包围焊盘方式圆弧形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

检查完毕，将上述操作结果保存在考生文件夹中，命名为JG6-04.pcb。 第六单元 PCB布线及设计规则检查 6.5 第5题

【操作要求】

打开C:\信息产业部\Unit6\P6-05.pcb文件，加载C:\信息产业部

\Unit6\P6-05.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽

分别为17mil、18mil、16mil。

2.自动布线

 按照表6-05设置自动布线规则及安全间距。

表6-05 设置项 设置值 安 全 间 距 设 置 弧 8mil

布线层 顶层 水平走线 填充 8mil

底层 垂直走线 焊盘 8mil

布 线 参 数 过孔尺寸 46mil 文本 8mil

过孔洞尺寸 23mil 导线 8mil

过孔类型 Thru-Hole Only 过孔 8mil

导线

宽 15mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸6；铺铜线宽5；删除死铜；包围焊盘方式八角形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

检查完毕，将上述操作结果保存在考生文件夹中，命名为JG6-05.pcb。 6.6 第6题

【操作要求】

打开C:\信息产业部\Unit6\P6-06.pcb文件，加载C:\信息产业部

\Unit6\P6-06.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽

分别为17mil、15mil、18mil。

2.自动布线

 按照表6-06设置自动布线规则及安全间距。

表6-06 设置项 设置值 安 全 间 距 设 置 弧 6mil

布线层 顶层 垂直走线 填充 6mil

底层 水平走线 焊盘 6mil

布 线 参 数 过孔尺寸 44mil 文本 6mil

过孔洞尺寸 22mil 导线 6mil

过孔类型 Thru-Hole Only 过孔 6mil

导线

宽 16 mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸7；铺铜线宽5；删除死铜；包围焊盘方式圆弧形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

检查完毕，将上述操作结果保存在考生文件夹中，命名为JG6-06.pcb。 第六单元 PCB布线及设计规则检查 6.7 第7题

【操作要求】

打开C:\信息产业部\Unit6\P6-07.pcb文件，加载C:\信息产业部

\Unit6\P6-07.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽分别为15mil、17mil、16mil。

2.自动布线

 按照表6-07设置自动布线规则及安全间距。

表6-07 设置项 设置值 安 全 间 距 设 置 弧 7mil

布线层 顶层 水平走线 填充 7mil

底层 垂直走线 焊盘 7mil

布 线 参 数 过孔尺寸 45mil 文本 7mil

过孔洞尺寸 21mil 导线 7mil

过孔类型 Thru-Hole Only 过孔 7mil

导线

宽 16mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸6；铺铜线宽4；删除死铜；包围焊盘方式八角形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

检查完毕，将上述操作结果保存在考生文件夹中，命名为JG6-07.pcb。 6.8 第8题

【操作要求】

打开C:\信息产业部\Unit6\P6-08.pcb文件，加载C:\信息产业部

\Unit6\P6-08.net。

1.手工布线 采取手工布线方式完成网络、和的布线，要求线宽分别为16mil、15mil、17mil。

2.自动布线

 按照表6-08设置自动布线规则及安全间距。

表6-08 设置项 设置值 安 全 间 距 设 置 弧 4mil

布线层 顶层 垂直走线 填充 4mil

底层 水平走线 焊盘 4mil

布 线 参 数 过孔尺寸 22mil 文本 4mil

过孔洞尺寸 11mil 导线 4mil

过孔类型 Thru-Hole Only 过孔 4mil

导线

宽 6 mil

铺铜

要求 对在整板的顶层和底层放置铺铜，铺铜要求如下：

栅格尺寸4； 铺铜线宽3；删除死铜；包围焊盘方式圆弧形。

 执行自动布线，自动布线不能完成的用手动布线实现。

3.设计规则检查

 布线完毕，对整板进行设计规则和安全间距检查，删除板上多余的

元件，勿略不可制造的安全间距错误，直到无错为止。

检查完毕，将上述操作结果保存在考生文件夹中，命名为JG6-08.pcb。

合集下载

PCB自动布线方法和操作技巧

PCB自动布线方法和操作技巧

一、 PCB自动布线的设计方法和步骤

1. 新建一个工程，设计好原理图

2. 新建一个PCB文件（用向导）

3. 设置环境参数： （1）设置栅格尺寸；（2）设置板层

4. 自动布线前的准备

（1）Design—Update PCB Document PCB

（2）Validate Change 校验改变

（3）Execute Change 执行更新

（4）Close

5. 元件的预布局

（1）将PCB板右下方的图，移到PCB板中；

（2）布置元件位置；

（3）Locked某些元器件

6. 元件的自动布局

Tools—Component Placement—Auto Place

7. 自动布线

（1）Auto Route—Setup

（2）选 Default 2 Layer Board

（3）Edit Rules 设置线宽

Routing—With—With 设置为20mil

（4）运行自动布线 Auto Route—ALL Route ALL

8. 修改调整 二、PCB布线操作技巧

1、 转换单位： 在PCB中 View---Toggle Units

2、 查看元器件封装： 在SCH中 Tools---Footprint manager

3、 元件对齐：

在PCB中 选中元件，点右键—Align—选择对齐方式的符号

4、 设计规则检查： 在PCB中 Tools---design rule check

给出错误报告

5、 刷新： 在PCB中 View---Refresh

（如显示有断线，可显示完整）

以下是PCB布线操作：

6、 全部重新布线：Tools---Un-Rout---All 变为飞线

7、 网络布线：Auto Rout---Net（光标为十字，选中网络）

8、 撤销网络布线：Tools---Un-Rout---Net

pcb设计开发方案

pcb设计开发方案

pcb设计开发方案

PCB 设计开发方案

在电子设备的制造中，PCB（Printed Circuit Board，印刷电路板）的设计开发是至关重要的一环。一个良好的 PCB 设计不仅能够确保电子设备的正常运行，还能提高其性能、可靠性和可制造性。下面将详细介绍 PCB 设计开发的方案。

一、设计需求分析

在开始 PCB 设计之前，首先需要对设计需求进行全面的分析。这包括了解所设计的电子设备的功能、性能要求、工作环境以及成本限制等。例如，如果是用于高频通信的设备，那么 PCB 就需要考虑信号完整性和电磁兼容性；如果是用于工业控制的设备，可能需要更高的可靠性和抗干扰能力。

同时，还需要明确所使用的电子元件的类型、封装和引脚布局等信息，以便为后续的布线工作做好准备。

二、原理图设计

原理图是 PCB 设计的基础，它描述了电子设备中各个元件之间的电气连接关系。在设计原理图时，需要遵循以下原则：

1、 清晰易懂：原理图的布局应该清晰，元件的标识和连接关系应该一目了然，方便后续的调试和维护。 2、 正确性：确保原理图中的电气连接正确无误，避免短路、断路等错误。

3、 模块化：将复杂的电路分成若干个功能模块，分别进行设计，提高设计的可读性和可维护性。

在完成原理图设计后，需要进行电气规则检查（ERC），以确保原理图没有电气错误。

三、PCB 布局设计

PCB 布局是将原理图中的元件在 PCB 板上进行合理的摆放。这是一个关键的步骤，直接影响到 PCB 的性能和可制造性。

1、 元件布局原则

按照功能模块进行布局，将相关的元件放置在一起，便于布线和调试。

考虑信号流向，尽量使信号的传输路径短而直接，减少信号的延迟和失真。

对于发热元件，要留出足够的散热空间，并避免将其放置在对温度敏感的元件附近。

对于敏感元件，如模拟信号处理元件，要远离干扰源，如电源模块、数字信号线路等。

2、 布线层的选择 根据电路的复杂度和性能要求，选择合适的布线层数。一般来说，简单的电路可以使用双层板，复杂的电路则需要多层板。

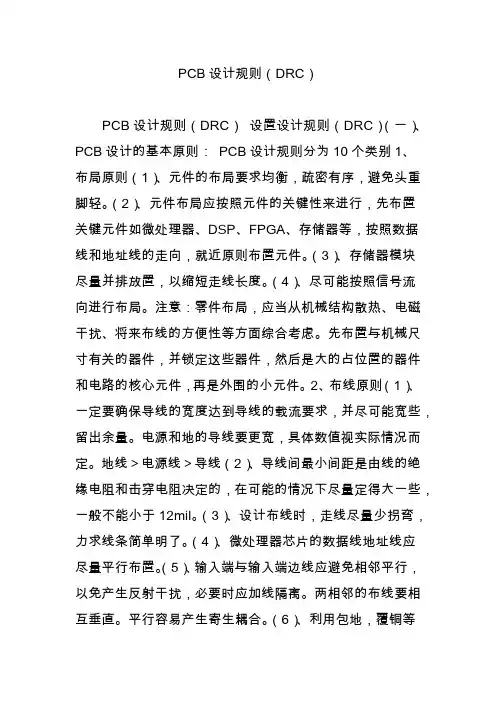

PCB设计规则(DRC)

PCB设计规则(DRC)

PCB设计规则（DRC）

PCB设计规则（DRC） 设置设计规则（DRC）（一）、PCB设计的基本原则： PCB设计规则分为10个类别1、布局原则（1）、元件的布局要求均衡，疏密有序，避免头重脚轻。（2）、元件布局应按照元件的关键性来进行，先布置关键元件如微处理器、DSP、FPGA、存储器等，按照数据线和地址线的走向，就近原则布置元件。（3）、存储器模块尽量并排放置，以缩短走线长度。（4）、尽可能按照信号流向进行布局。注意：零件布局，应当从机械结构散热、电磁干扰、将来布线的方便性等方面综合考虑。先布置与机械尺寸有关的器件，并锁定这些器件，然后是大的占位置的器件和电路的核心元件，再是外围的小元件。2、布线原则（1）、一定要确保导线的宽度达到导线的载流要求，并尽可能宽些，留出余量。电源和地的导线要更宽，具体数值视实际情况而定。地线＞电源线＞导线（2）、导线间最小间距是由线的绝缘电阻和击穿电阻决定的，在可能的情况下尽量定得大一些，一般不能小于12mil。（3）、设计布线时，走线尽量少拐弯，力求线条简单明了。（4）、微处理器芯片的数据线地址线应尽量平行布置。（5）、输入端与输入端边线应避免相邻平行，以免产生反射干扰，必要时应加线隔离。两相邻的布线要相互垂直。平行容易产生寄生耦合。（6）、利用包地，覆铜等工艺提高PCB的稳定性和抗干扰性。 （二）重点规则1、零件（元件）之间最小距离。1、 零件方向。2、 零件放置所在层。3、 导线的宽度。4、 导线所在层。

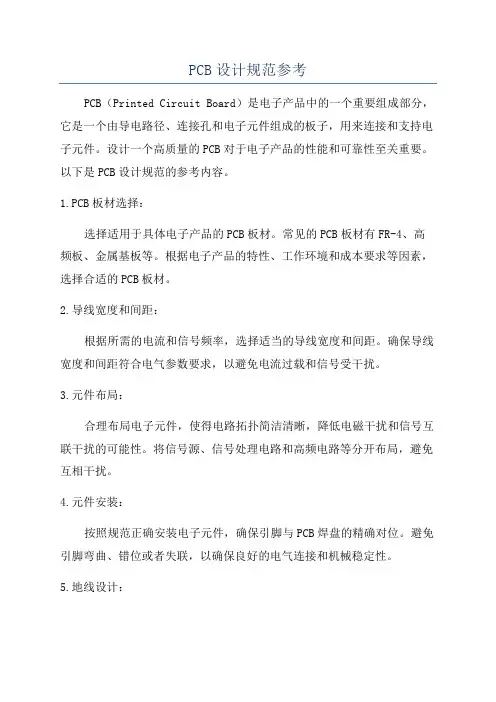

PCB设计规范参考
