发那科系统232通讯

葛新凯

（1,2车床） 发那科0系统的使用方法：

1，修改参数：

（1） 在MDI状态下，在SETTING画面，将PWE=1

（2） ISO=1

进入参数画面：

（3） 901.6=1

（4） 552 : 设置为11 （波特率：9600）

2,电脑软件安装：

（1）将软件拷贝到笔记本中，解压缩到当前文件夹，即可运行

NCSENTR如下图页面，

Edit Utili ties; Bsickplot Boolonarks Vi ew Window Help

S Q

臨耶14

9 &

（2）点击

A （Receive 接收）

即可进入接收文件画面，如下: 2

（5）按下START按键，即可接收文件

3电脑与机床的通讯连接及注意事项：

（1） 将机床关机，（插，拔传输电缆一定要关机床）切记！ ！！

（2） 然后将所提供的 电缆一端与系统的M5 （插头）连接，一端与 电脑的 串行通讯口 连接，连接好以后，机床开机

接收机床参数或加工程序： 如下: （3）点击上面 画面中的Settings ,设置相应的传输参数,

（4）按照上面设置完成，点击0K即可, 3

(3) 运行电脑通讯软件，做好接收准备，即按下 START;

(4) 将机床切换到编辑方式，按下急停按钮，

(5) 机床选择参数画面，(如果在程序画面，可以从机床传下来程 序)

(6) 按下EOB + OUTPUT 键，电脑即可接收文件。

向机床内发送 程序或参数：

⑶ 在文件---OPEN打开要传入的程序

(5)机床侧：如果是传入的加工程序，进入编辑页面，按下

EOB + INPUT 键即可输入。

初次使用该软件，建议先进行 加工程序的传入，传出，

在进行参数通讯时，先将参数传出，做好备份。如果有必要，再进行 做传入操作。

发那科0i系列机床的通讯： 、、

按下START按键即可 4

3号车床，01系统，关机，使用另一根电缆，插入 RS232-1 （JD36A）

CF卡备份FANUC 0i_D数据的步骤

1、准备一张CF卡，CF转PCMCIA CF适配器一个，多合一读卡器一个，见下图：

2、把CF插入读卡器，在电脑上格式化成FAT 格式，又插入CF适配器，再把带CF卡的适配器插入CNC左侧存储卡插槽，见下图：

3、选择MDI状态，按，按【设置】出现下图，移动光标到图中I/O通道，修改数据为4，见下图：

用户SRAM数据备份：

a、断电情况下，按住屏幕下面右边2个软键不放（见下图）：

b、启动系统电源，等CNC 画面上显示出FROM ID 等后，松开按键，即可显示SYSTEM MONITOR画面，见下图。

c、通过软键［UP］(向上)［DOWN］(向下)选择6.SYSTEM DATA SAVE（向存储卡备份数据）；

d、按下软键［SELECT］，进入下图；

e、通过软键［UP］(向上)［DOWN］(向下)选择.1.SRAM BACKUP ( CNC -> MEMORY CARD )，按【YES】，开始备份数据。备份的文件名为【SRAM_BAK.001】，不能在电脑上打开，这个文件包含了：

1、系统参数(含9000以后)

2、螺距误差补偿值

3、加工程序

4、宏程序

5、刀具补偿值

6、工件坐标系参数

7、PMC 参数

FANUC 0i-MC CF卡使用方法

使用存储卡进行数据备份和恢复

数 控系统的启动和计算机的启动一样，会有一个引导过程。在通常情况下，使用者是不会看到这个引导系统。但是使用存储卡进行备份时，必须要在引导系统画面进行 操作。在使用这个方法进行数据备份时，首先必须要准备一张符合FANUC系统要求的存储卡（工作电压为5V）。具体操作步骤如下：

1、数据备份：

（1）、将存储卡插入存储卡接口上(NC单元上，或者是显示器旁边)；

（2）、进入引导系统画面；（按下显示器下端最右面两个软键，给系统上电）；

（3）、调出系统引导画面；下面所示为系统引导画面：

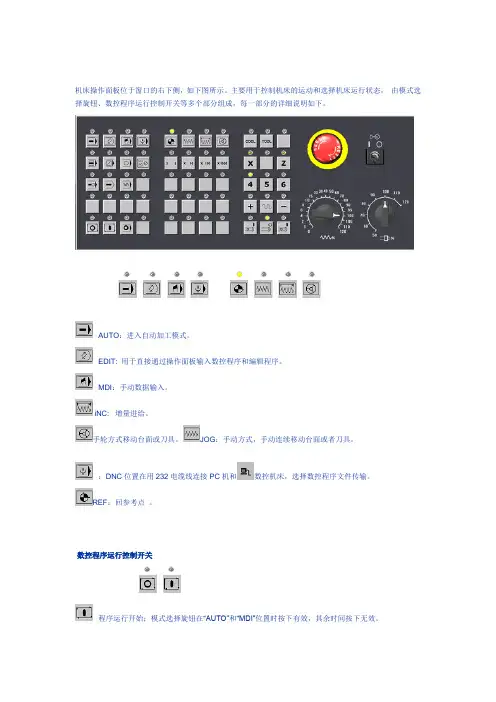

机床操作面板位于窗口的右下侧，如下图所示。主要用于控制机床的运动和选择机床运行状态， 由模式选择旋钮、数控程序运行控制开关等多个部分组成，每一部分的详细说明如下。

AUTO：进入自动加工模式。

EDIT: 用于直接通过操作面板输入数控程序和编辑程序。

MDI：手动数据输入。

iNC: 增量进给。

手轮方式移动台面或刀具。JOG：手动方式，手动连续移动台面或者刀具。

：DNC位置在用232电缆线连接PC机和数控机床，选择数控程序文件传输。

REF：回参考点 。

数控程序运行控制开关

程序运行开始；模式选择旋钮在“AUTO”和“MDI”位置时按下有效，其余时间按下无效。 程序运行停止，在数控程序运行中，按下此按钮停止程序运行。

机床主轴手动控制开关

手动开机床主轴正转

手动开机床主轴反转

手动关机床主轴

手动移动机床台面按钮

单步进给量控制旋钮

选择手动台面时每一步的距离。X1为0.001毫米，X10. 为0.01毫米，X100为0.1毫米，X1kK为1毫米。置光标于旋钮上，点击鼠标左键选择。

进给速度(F)调节旋钮

调节数控程序运行中的进给速度，调节范围从0～150% 。置光标于旋钮上，点击鼠标左键转动。

主轴速度调节旋钮

调节主轴速度，速度调节范围从0～120%。

手脉

把光标置于手轮上，按鼠标左键，移动鼠标，手轮顺时针转，机床往正方向移动，手轮逆时针转，机床往负方向移动。

单步执行开关

每按次执行一条数控指令。

程序段跳读

自动方式按下次键,跳过程序段开头带有“/”程序。

程序停

自动方式下，遇有M00程序停止。

机床空转

按下此键, 各轴以固定的速度运动。

手动示教

冷却液开关

按下此键, 冷却液开。

在刀库中选刀

按下此键, 刀库中选刀。

程序编辑开关

置于“ON”位置,可编程序。
