FANUC 系列操作面板各按键

之阳早格格创做FANUC 系列支配里板各按键：RESET（复位键）：按下此键，复位CNC系统.包罗与消报警、主轴障碍复位、中途退出自动支配循环战中途退出输进、输出历程等.CURSOR （光标移动键）：移动光标至编写处PAGE（页里变更键）：隐现器绘里背前变更页里，隐现器绘里背后变更页里. 天面战数字键：按下那些键，输进字母、数字战其余字符POS（位子隐现键）：正在CRT上隐现机床当前的位子.PRGRM（步调键）：正在编写办法，编写战隐现内存中的步调.正在MDI办法，输进战隐现MDI数据.正在自动办法，指令值隐现.MENU OFFSET（偏偏置值设定战隐现）.DGNOS PARAM（自诊疗参数键）. 参数设定战隐现，诊疗数据隐现OPR ALARM（报警号隐现键）：报警号隐现及硬件支配里板的设定战隐现AUX GRAPH（图形隐现键）：图形隐现功能INPUT（输进键）：用于参数大概偏偏置值的输进；开用I/O设备的输进；MDI办法下的指令数据的输进. OUTPT START（输出开用键）. ALTER（建改键）：建改保存器中步调的字符大概标记. INSRT（拔出键）：正在光标后拔出字符大概标记. CAN（与消键）：与消已键进慢冲器的字符大概标记. DELET（简略键）：简略保存器中步调的字符大概标记.A 坐标字绕X轴转动.B 坐标字绕Y轴转动.C 坐标字绕Z轴转动.D 补偿号刀具半径补偿指令.E 第二进给功能.F 进给速度进给速度的指令.G 准备功能指令动做办法.H 补偿号补偿号的指定.I 坐标字圆弧核心X轴背坐标.J 坐标字圆弧核心Y轴背坐标.K 坐标字圆弧核心Z轴背坐标.L 沉复次数牢固循环及子步调的沉复次数.M 辅帮功能机床开关指令.N 程序号程序段序序号.O 程序号程序号、子步调程序号的指定.P 久停大概步调中某功能的开初使用的步调号.Q 牢固循环末止段号大概牢固循环中的定距.R 坐标字牢固循环中的定距离大概圆弧半径的指定.S 主轴功能主轴转速指令.T 刀具功能刀具编号指令.U 坐标字与X轴仄止的附加轴的删量坐标值大概久停时间.V 坐标字与Y轴仄止的附加轴的删量坐标值.W 坐标字与Z轴仄止的附加轴的删量坐标值.X 坐标字 X轴的千万于坐标值大概久停时间.Y 坐标字 Y轴的千万于坐标值.Z 坐标字 Z轴的千万于坐标值.第一课加工核心 FANUC 系统支配里板功能键及开关的使用要领一、 FANUC 系统支配里板功能键的含意三、开关的使用要领：设定自动运止办法 .：设定步调编写办法 . ：设定 MDI办法: 设定 DNC 运止办法 . : 单步调段运止办法 .: 可选步调段跳过运止办法 , 跳历步调段开头戴有 / 的步调 .: 步调停止 . : 脚动示教 ( 脚轮示教 ) 办法 . : 步调沉开 .: 机床板滞锁住 . : 空运止办法 . : 循环停止 .( 自动支配停止 ). : 循环开用 .( 自动支配开初 ). : 步调停 .( 进给脆持 ). : 返回参照面办法 . :脚动进给办法 . : 脚轮进给办法 . : 脚轮进给倍率: 脚动进给轴采用 . : 赶快进给 . : 移动目标采用 . : 主轴 , 正转 , 停止 , 反转 . : 进给倍率 . :主轴转速倍率: 慢迫停止: 步调呵护开关六、小结：加工核心慨况及里板支配七、做业：支配里板，流利里板各个功能键第二课 1. 加工核心加工工件的拆置、对付刀与换刀，2、脚工输进步调的要领及建正刀补的要领脚段战央供1、能透彻举止对付刀，2、能透彻建正刀补参数沉面战易面对付刀的要领第二课加工核心加工工件的拆置、对付刀与换刀加工核心加工定位基准的采用： 1．采用基准的三个基础央供：（1）所选基准应能包管工件定位准确拆卸便当圆即稳当.（2）所选基准与各加工部位的的尺寸估计简朴.（3）包管加工细度. 2．采用定位基准6准则：（1）尽管采用安排基准动做定位基准；（2）定位基准与安排基准不克不迭统一时，应庄重统制定位缺面包管加工细度；（3）工件需二次以上拆夹加工时，所选基准正在一次拆夹定位能完毕局部关键细度部位的加工；（4）所选基准要包管完毕尽大概多的加工真量；（5）批量加工时，整件定位基准应尽大概与建坐工件坐标系的对付刀基准沉合；（6）需要多次拆夹时，基准该当前后统一. 加工核心夹具的决定： 1．对付夹具的基础央供：（1）夹紧机构不得做用进给，加工部位要关关；（2）夹具正在机床上能真止定背拆置；（3）夹具的刚刚性与宁静性要好. 2．时常使用夹具种类：（1）通用夹具：如虎钳、分度头、卡盘等；（2）拉拢夹具：拉拢夹具由一套结构已经尺度化、尺寸已经规格化的通用元件拉拢元件所形成；（3）博用夹具：博为某一项大概类似的几项加工安排制制的夹具；（4）可安排夹具：拉拢夹具与博用夹具的分离，既能包管加工的细度，拆夹更具机动性；（5）多工位夹具：可共时拆夹多个工件的夹具；（6）成组夹具：博门用于形状相似、尺寸相近且定位、夹紧、加工要领相共大概相似的工件的拆夹. 3．加工核心夹具的采用准则：（1）正在包管加工细度战死产效用的前提下，劣先采用通用夹具；（2）批量加工可思量采与简朴博用夹具；（3）大批量加工可思量采与多工位夹具战下效的气压、液压等博用夹具；（4）采与成组工艺时应使用成组夹具； 4．工件正在机床处事台上的最佳拆夹位子：工件拆夹位子应包管工件正在机床各轴的加工路程范畴内，而且使得刀具的少度尽大概收缩，普及刀具的加工刚刚性. 加工核心加工的对付刀与换刀对付刀：对付刀也便是工件正在机床上找正加紧后，决定工件坐标（编程坐标）本面的机床坐标（决定G54的X、Y、Z的值）. 换刀：根据工艺需要，要用分歧参数的刀具加工工件.正在加工中按需要调换刀具的历程喊换刀. 对付刀面与换刀面的决定：对付刀面：对付刀面是工件正在机床上找正夹紧后，用于决定工件坐标系正在机床坐标系中位子的基准面. 对付刀面可选正在工件上大概拆夹定位元件上，然而对付刀面与工件坐标面必须有准确、合理、简朴的位子对付应关系，便当估计工件坐标面正在机床上的位子（工件坐标面的机床坐标）.对付刀面最佳能与工件坐标面沉合. 换刀面：加工核心有刀库战自动换刀拆置，根据步调的需要不妨自动换刀.换刀面应正在换刀时工件、夹具、刀具、机床相互之间不所有的碰碰战搞涉的位子上，加工核心的换刀面往往是牢固的. 对付刀要领：火仄目标对付刀（x、y坐标）： (1) 杠杆百分表对付刀：对付刀面为圆柱孔核心； (2) 采与觅边器对付刀：圆孔大概基准边 (3) 采与碰刀大概试切办法对付刀. Z背对付刀（z坐标）：（1）机上对付刀：采与z背坐标对付刀. （2）机中刀具预调+机上对付刀. 机中对付刀仪对付刀：丈量刀具的直径、少度、刀刃形状战刀角. (4) 卧式加工核心多工位加工中的对付刀问题第三课加工核心加工工艺二：采用走刀门路与决定工艺参数加工工序的区分（5分钟）正在数控机床上特天是正在加工核心上加工整件，工序格中集结，许多整件只需正在一次拆卡中便能完毕局部工序.然而是整件的细加工，特天是铸、锻毛坯整件的基准仄里、定位里等的加工应正在一般机床上完毕之后，再拆卡到数控机床上举止加工.那样不妨收挥数控机床的特性，脆持数控机床的细度，延少数控机床的使用寿命，落矮数控机床的使用成本.正在数控机床上加工整件其工序区分的要领有： 1、刀具集结分序法即按所用刀具区单干序，用共一把刀加工完整件上所有不妨完毕的部位，正在用第二把刀、第三把刀完毕它们不妨完毕的其余部位.那种分序法不妨缩小换刀次数，压缩空程时间，缩小不需要的定位缺面. 2、细、细加工分序法那种分序法是根据整件的形状、尺寸细度等果素，依照细、细加工合并的准则举止分序.对付单个整件大概一批整件先举止细加工、半细加工，而后细加工.细细加工之间，最佳隔一段时间，以使细加工后整件的变形得到充分回复，再举止细加工，以普及整件的加工细度.3、按加工部位分序法即先加工仄里、定位里，再加工孔；先加工简朴的几许形状，再加工搀纯的几许形状；先加工细度比较矮的部位，再加工细度央供较下的部位. 总之，正在数控机床上加工整件，其加工工序的区分要视加工整件的简直情况简直分解.许多工序的安插是概括了上述各分序要领的. 采用走刀门路（5分钟）走刀门路是数控加工历程中刀具相对付于被加工件的的疏通轨迹战目标.走刀门路的决定非常要害，果为它与整件的加工细度战表面品量稀切相关.决定走刀门路的普遍准则是：（1）包管整件的加工细度战表面细糙度；（2）便当数值估计，缩小编程处事量；（3）收缩走刀门路，缩小进退刀时间战其余辅帮时间；（4）尽管缩小步调段数.其余，正在采用走刀门路时还要充分注意以下所道解的几个圆里的真量.预防引进反背间隙缺面（5分钟）数控机床正在反背疏通时会出现反背间隙，如果正在走刀门路中将反背间隙戴进，便会做用刀具的定位细度，减少工件的定位缺面.比圆细镗图16-1中所示的四个孔，由于孔的位子细度央供较下，果此安插镗孔门路的问题便隐得比较要害，安插不当便有大概把坐标轴的反背间隙戴进，间接做用孔的位子细度.那里给出二个规划，规划a 如图16-1a）所示，规划b如图16-1b）所示. 从图中不易瞅出，规划a中由于Ⅳ孔与Ⅰ、Ⅱ、Ⅲ孔的定位目标好同，X 背的反背间隙会使定位缺面减少，而做用Ⅳ孔的位子细度.正在规划b中，当加工完Ⅲ孔后并不间接正在Ⅳ孔处定位，而是多疏通了一段距离，而后合回去正在Ⅳ孔处定位.那样Ⅰ、Ⅱ、Ⅲ孔与Ⅳ孔的定位目标是普遍的，便不妨预防引进反背间隙的缺面，进而普及了Ⅳ孔与各孔之间的孔距细度. 图16-1 镗铣加工门路图切进切出路径（5分钟）正在铣削表面表面时普遍采与坐铣刀正里刃心举止切削，由于主轴系统战刀具的刚刚度变更，当沿法背切进工件时，会正在切进处爆收刀痕，所以应尽管预防沿法背切进工件.当铣切中表面表面形状时，应安插刀具沿整件表面直线的切背切进工件，而且正在其延少线上加进一段中延距离，以包管整件表面的光润过度.共样，正在切出整件表面时也应从工件直线的切背延少线上切出.如图16-2a）所示. 当铣切内表面表面形状时，也该当尽管按照从切背切进的要领，然而此时切进无法中延，最佳安插从圆弧过度到圆弧的加工门路.切出时也应多安插一段过度圆弧再退刀，如图16-2b）所示.当真正在无法沿整件直线的切背切进、切出时，铣刀惟有沿法线目标切进战切出，正在那种情况下，切进切出面应选正在整件表面二几许果素的接面上，而且进给历程中要预防停顿.图16-2铣削圆的加工门路为了与消由于系统刚刚度变更引起进退刀时的痕迹，可采与多次走刀的要领，减小末尾细铣时的余量，以减小切削力. 正在切进工件前该当已经完毕刀具半径补偿，而不克不迭正在切进工件时共时举止刀具补偿，如图16-2a）所示，那样会爆收过切局里.为此，应正在切进工件前的切背延少线上另找一面，动做完毕刀具半径补偿面，如图16-2b）所示.图16-3 切进切出路径比圆，16-3所示整件的切进切出门路应当思量注意切进面及延少线目标.顺、顺铣及切削目标战办法的决定（5分钟）正在铣削加工中，若铣刀的走刀目标与正在切削面的切削分力目标好同，称为顺铣；反之则称为顺铣.由于采与顺铣办法时，整件的表面细度战加工细度较下，而且不妨缩小机床的“颤振”，所以正在铣削加工整件表面时应尽管采与顺铣加工办法.若要铣削内沟槽的二正里，便应去回走刀二次，包管二正里皆是顺铣加工办法，以使二正里具备相共的表面加工细度.加工核心铣削加工工艺参数的决定（5分钟）决定工艺参数是工艺制定中要害的真量，采与自动编程时更是步调乐成与可的关键.（一）用球铣刀加工直里时与切削细度有关的工艺参数的决定1、步少l（步距）的决定步少l（步距）——每二个刀位面之间距离的少度，决断刀位面数据的几.直线轨迹步少l的决定要领：间接定义步少法：正在编程时间接给出步少值，根据整件加工细度决定间接定义步少法：通过定义迫近缺面去间接定义步少2、止距S（切削间距）的决定止距S（切削间距）——加工轨迹中相邻二止刀具轨迹之间的距离.做用：止距小：加工细度下，然而加工时间少，费用下止距大：加工细度矮，整件型里得真性较大，然而加工时间短.二种要领定义止距：（1）间接定义止距算法简朴、估计速度快，适于细加工、半细加工战形状比较仄坦整件的细加工的刀具疏通轨迹的死成.（2）用残留下度h去定义止距残留下度h——被加工表面的法矢量目标上二相邻切削止之间残留沟纹的下度.h大：表面细糙度值大h小：不妨普及加工细度，然而步调少，占机时间成倍减少，效用落矮采用思量：细加工时，止距可选大些，细加工时选小一些.偶尔为减小刀峰下度，可正在本二止之间加稀止切一次，即举止直刀峰处理，那相称于将S减小一半，本量效验更好些.（二）与切削用量有关的工艺参数决定1、背吃刀量ap与侧吃刀量ae背吃刀量ap——仄止于铣刀轴线丈量的切削层尺寸.侧吃刀量ae——笔直于铣刀轴线丈量的切削层尺寸.从刀具耐用度的角度出收，切削用量的采用要领是：先采用背吃刀量ap大概侧吃刀量ae，其次决定进给速度，末尾决定切削速度. 如果整件细度央供不下，正在工艺系统刚刚度允许的情况下，最佳一次切净加工余量，以普及加功效用；如果整件细度央供下，为包管细度战表面细糙度，只好采与多次走刀.2、与进给有关参数的决定正在加工搀纯表面的自动编程中，有五种进给速度须设定，它们是：（1）赶快走刀速度（空刀进给速度）为节省非切削加工时间，普遍选为机床允许的最大进给速度，即G00速度.（2）下刀速度（靠近工件表面进给速度）为使刀具仄安稳当的靠近工件，而不益坏机床、刀具战工件，下刀速度不克不迭太下，要小于大概等于切削进给速度.对付硬资料普遍为200mm/min；对付钢类大概铸铁类普遍为50mm/min.（3）切削进给速度F切削进给速度应根据所采与机床的本能、刀具资料战尺寸、被加人为料的切削加工本能战加工余量的大小去概括的决定. 普遍准则是：工件表面的加工余量大，切削进给速度矮；反之好同.切削进给速度可由机床支配者根据被加工工件表面的简直情况举止脚工安排，以赢得最佳切削状态.切削进给速度不克不迭超出按迫近缺面战插补周期估计所允许的进给速度.提议值：加工塑料类制件：1500 mm/min加工大余量钢类整件：250 mm/min小余量钢类整件细加工：500 mm/min铸件细加工：600mm/min（4）止间对接速度（超过进给速度）止间对接速度——刀具从十足削止疏通到下十足削止的疏通速度.该速度普遍小于大概等于切削进给速度.（5）退刀进给速度（退刀速度）为节省非切削加工时间，普遍选为机床允许的最大进给速度，即G00速度.3、与切削速度有关的参数决定（1）切削速度υc切削速度υc的下矮主要与决于被加工整件的细度战资料、刀具的资料战耐用度等果素.（2）主轴转速n主轴转速n根据允许的切削速度υc去决定：n=1000υc/πd表里上，υc越大越好，那样不妨普及死产率，而且不妨躲开死成积屑瘤的临界速度，赢得较矮的表面细糙度值.然而本量上由于机床、刀具等的节制，使用海内机床、刀具时允许的切削速度时常只可正在100～200m/min 范畴内采用.二、小结：1、正在数控机床上特天是正在加工核心上加工整件，工序格中集结，许多整件只需正在一次拆卡中便能完毕局部工序.2、走刀门路的决定非常要害，果为它与整件的加工细度战表面品量稀切相关.决定走刀门路最先要包管整件的加工细度战表面细糙度，其次要便当数值估计，缩小编程处事量.3、采用走刀门路时还要特天注意不要引进反背间隙缺面、切进切出路径不要爆收过切、尽管采与顺铣加工圆本名目主要道解加工核心支配里板上各个按键的服从，使教死掌握加工核心的安排及加工前的准备处事以及步调输进及建改要领.末尾以一个简直整件为例，道解了加工核心加工整件的基础支配历程，使教死对付加工核心的支配有一个领会的认识. 名目一支配里板及其功能应用加工核心的支配里板由机床统制里板战数控系统支配里板二部分组成，底下分别做一介绍. 一、机床支配里板主要由支配模式开关、主轴转速倍率安排开关、进给速度倍率安排开关、赶快移动倍率开关以及主轴背载荷表、百般指示灯、百般辅帮功能选项开关战脚轮等组成.分歧机床的支配里板，各开关的位子结构各不相共，然而功能及支配要领大共小同，简直可拜睹数控铣床支配名目相关真量. 二、数控系统支配里板由 CRT 隐现器战支配键盘组成，里板功能键介绍可拜睹数控车床支配名目相关真量. 名目二开机及回本面一、开机 1、最先合上机床总电源开关； 2、开稳压器、气源等辅帮设备电源开关； 3、开加工核心统制柜总电源；4、将慢迫停止按钮左旋弹出，开支配里板电源，直到机床准备缺累报警消得，则开机完毕. 二、机床回本面开机后最先应回机床本面，将模式采用开关选到回本面上，再采用赶快移动倍率开关到符合倍率上，采用各轴依次回本面. 三、注意事项 1、正在开机之前要先查看机床情景有无非常十分，润滑油是可脚够等，如十足仄常，圆可开机； 2、回本面前要保证各轴正在疏通时不与处事台上的夹具大概工件爆收搞涉；3、回本面时一定要注意各轴疏通的先后程序. 名目三工件拆置根据分歧的工件要采用分歧的夹具，采用夹具的准则： 1、定位稳当； 2、夹紧力要脚够. 拆置夹具前，一定要先将处事台战夹具浑理搞净.夹具拆正在处事台上，要先将夹具通过量表找正找仄后，再用螺钉大概压板将夹具压紧正在处事台上.拆置工件时，也要通过量表找正找仄工件. 名目四刀具拆进刀库一、刀具采用加工核心的刀具采用与数控铣床基础类似，正在此不再赘述. 二、刀具拆进刀库的要领及支配当加工所需要的刀具比较多时，要将局部刀具正在加工之前根据工艺安排搁置到刀库中，并给每一把刀具设定刀具号码，而后由步调调用.简直步调如下： 1、将需用的刀具正在刀柄上拆夹好，并安排到准确尺寸； 2、根据工艺战步调的安排将刀具战刀具号一一对付应； 3、主轴回 Z 轴整面； 4、脚动输进并真止“ T01M06 ”； 5、脚动将 1 号刀具拆进主轴，此时主轴上刀具即为 1 号刀具； 6、脚动输进并真止“ T02 M06 ”； 7、脚动将2 号刀具拆进主轴，此时主轴上刀具即为 2 号刀具； 8、其余刀具依照以上步调依次搁进刀库. 三、注意事项将刀具拆进刀库中应注意以下问题： 1、拆进刀库的刀具必须与步调中的刀具号一一对付应，可则会益伤机床战加工整件； 2、惟有主轴回到机床整面，才搞将主轴上的刀具拆进刀库，大概者将刀库中的刀具调正在主轴上； 3、接换刀具时，主轴上的刀具不克不迭与刀库中的刀具号沉号.比圆主轴上已是“ 1 ”号刀具，则不克不迭再从刀库中调“ 1 ”号刀具. 名目五对付刀及刀具补偿一、对付刀对付刀要领与简直支配共数控铣床. 二、刀具少度补偿树坐加工核心上使用的刀具很多，每把刀具的少度战到 Z 坐标整面的距离皆不相共，那些距离的好值便是刀具的少度补偿值，正在加工时要分别举止树坐，并记录正在刀具明细表中，以供机床支配人员使用.普遍有二种要领： 1、机内树坐那种要领不必预先丈量每把刀具的少度，而是将所有刀具搁进刀库中后，采与 Z 背设定器依次决定每把刀具正在机床坐标系中的位子，简直设定要领又分二种. （ 1 ）第一种要领将其中的一把刀具动做尺度刀具，找出其余刀具与尺度刀具的好值，动做少度补偿值.简直支配步调如下：①将所有刀具搁进刀库，利用 Z 背设定器决定每把刀具到工件坐标系 Z 背整面的距离，如图 5-2 所示的 A 、 B 、 C ，并记录下去；②采用其中一把最少（大概最短）、与工件距离最小（大概最大）的刀具动做基准刀，如图 5-2 中的 T03 （大概 T01 ），将其对付刀值 C （大概 A ）动做工件坐标系的 Z 值，此时H03=0 ；③决定其余刀具相对付基准刀的少度补偿值，即H01= ±│ C-A │，H02= ±│ C-B │，正背号由步调中的 G43 大概 G44 去决定. ④将赢得的刀具少度补偿值对付应刀具战刀具号输进到机床中.（ 2 ）第二种要领将工件坐标系的 Z 值输为 0 ，调出刀库中的每把刀具，通过 Z 背设定器决定每把刀具到工件坐标系 Z 背整面的距离，间接将每把刀具到工件整面的距离值输到对付应的少度补偿值代码中.正背号由步调中的 G43 大概 G44 去决定. 2、机中刀具预调分离机上对付刀那种要领是先正在机床中利用刀具预调仪透彻丈量每把正在刀柄上拆夹好的刀具的轴背战径背尺寸，决定每把刀具的少度补偿值，而后正在机床上用其中最少大概最短的一把刀具举止 Z 背对付刀，决定工件坐标系.那种要领对付刀细度战效用下，便于工艺文献的编写及死产构制. 三、刀具半径补偿树坐加进刀具补偿值的设定页里，移动光标至输进值的位子，根据编程指定的刀具，键进刀具半径补偿值，按INPUT 键完毕刀具半径补偿值的设定. 名目六步调输进及调试一、步调输进步调的输进有多种形式，可通过脚动数据输进办法（ MDI ）大概通疑接心将加工步调输进机床，也可真止正在线加工. 二、步调调试由于加工核心的加工部位比较多，使用的刀具也比较多.为便当加工步调的调试，普遍根据加工工艺的安插，针对付每把刀具将各个加工部位的加工真量体例为子步调，而主步调主要包罗换刀下令战子步调调用下令. 步调的调试可利用机床的步调预演功能大概以抬刀运止步调办法举止，依次对付每身材步调举止单独调试.正在步调调试历程中，可根据本量情况建调进给倍率开关. 名目七步调运止正在步调正式运止之前，要先查看加工前的准备处事是可真足便绪.确认无误后，采用自动加工模式，按下数控开用键运止步调，对付工件举止自动加工. 正在自动运止步调加工历程中，如果出现危危机况时，应赶快按下慢迫停止开关大概复位键，末止运止步调. 名目八整件检测将加工好的整件从机床上脱掉，根据整件分歧尺寸细度、细糙度、位子度的央供采用分歧的检测工具举止检测. 名目九关机整件加工完毕后，浑理现场，再按与开机好同的程序依次关关电源. 整件加工真例一、加工央供加工如图 5-3 所示整件.整件资料为 LY12 ，单件死产.整件毛坯已加工到尺寸. 采用设备： V-80 加工核心二、准备处事加工往日完毕相关准备处事，包罗工艺分解及工艺门路安排、刀具及夹具的采用、步调体例等. 三、支配步调及真量1、开机，各坐标轴脚动回机床本面2、刀具。

FANUC系统数控机床MDI操作面板按键的详细说明
1.电源开关：用于启动或关闭数控机床的电源。

2.急停按钮：在紧急情况下按下此按钮将立即停止数控机床的运行。

3.重置按钮：用于重置数控系统，消除故障并恢复正常运行。

4.程序选择按钮：用于选择不同的数控程序或程序组。

5.零点设定按钮：用于设定工件的零点坐标。

6.轴选择按钮：用于选择控制的轴，可以单独控制X、Y、Z轴等。

7.手动模式按钮：切换至手动模式，手动控制机床移动。

8.进给率选择按钮：用于选择进给速度，通常为百分比。

9.速度选择按钮：用于选择运动速度，通常为百分比。

10.回零按钮：将机床回到初始零点位置。

11.MDI模式按钮：切换至MDI（手动数据输入）模式，可以手动输入指令运行。

13.停止按钮：停止当前的操作或程序运行。

14.启动按钮：启动当前选定的程序或操作。

15.保存按钮：保存当前的程序或数据。

16.开始/停止按钮：根据实际情况用于开始或停止运行机床。

17.确认按钮：确认输入的数据或指令。

18.清除按钮：清除输入的错误数据或指令。

以上是FANUC系统数控机床MDI操作面板上常见的按键及其功能。

这些按键的操作简单明了，但在实际操作中需要注意按键的正确使用方式，以免误操作导致机床故障或安全事故发生。

同时，熟练掌握这些按键的功能可以提高操作效率，提升数控机床的生产效率和质量。

希望以上内容对您有所帮助。

FANUC（法拉克）系列操作面板各按键：RESET（复位键）：按下此键，复位CNC系统。

包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等。

CURSOR（光标移动键）：移动光标至编辑处PAGE（页面转换键）：显示器画面向前变换页面，显示器画面向后变换页面。

地址和数字键：按下这些键，输入字母、数字和其它字符POS（位置显示键）：在CRT上显示机床现在的位置。

PRGRM（程序键）：在编辑方式，编辑和显示内存中的程序。

在MDI方式，输入和显示MDI数据。

在自动方式，指令值显示。

MENU OFFSET（偏置值设定和显示）。

DGNOS PARAM（自诊断参数键）。

参数设定和显示，诊断数据显示OPR ALARM（报警号显示键）：报警号显示及软件操作面板的设定和显示AUX GRAPH（图形显示键）：图形显示功能INPUT（输入键）：用于参数或偏置值的输入；启动I/O设备的输入；MDI方式下的指令数据的输入。

OUTPT START（输出启动键）。

ALTER（修改键）：修改存储器中程序的字符或符号。

INSRT（插入键）：在光标后插入字符或符号。

CAN（取消键）：取消已键入缓冲器的字符或符号。

DELET（删除键）：删除存储器中程序的字符或符号。

编程字母键功能作用：G 准备功能指令动作方式M 辅助功能机床M代码指令F 进给速度进给速度的指令S 主轴功能主轴转速指令T 刀具功能刀具编号指令I 坐标字圆弧中心X轴向坐标J 坐标字圆弧中心Y轴向坐标K 坐标字圆弧中心Z轴向坐标P 暂停或程序中某功能的开始使用的程序号L 重复次数固定循环及子程序的重复次数D 补偿号刀具半径补偿指令N 顺序号顺序段序序号U 坐标字与X轴平行的附加轴的增量坐标值或暂停时间V 坐标字与Y轴平行的附加轴的增量坐标值W 坐标字与Z轴平行的附加轴的增量坐标值R 坐标字固定循环中的定距离或圆弧半径的指定X 坐标字X轴的绝对坐标值或暂停时间Y 坐标字Y轴的绝对坐标值Z 坐标字Z轴的绝对坐标值A 坐标字绕X轴旋转B 坐标字绕Y轴旋转C 坐标字绕Z轴旋转E 第二进给功能H 补偿号补偿号的指定O 顺序号顺序号、子程序顺序号的指定Q 固定循环终止段号或固定循环中的定距按钮：POS 当前点位的坐标显示（绝对、相对、综合）PORG 当前程序的显示、程序检视OFFSET／SETTING 地址栏（刀具地址、工件坐标系的建立、刀具补偿值的建立）CUSTOM／GRATFH 加工描述键、加工模拟键SYSTEM 参数键（机床参数、用户一般不用）PAGE↑ 上翻页键PAGE↓ 下翻页键MESSGE 报警信息键SHIFT 大小写键ALIFR 字符替换键CAN 删除当前字符键INSERT 写入键（编辑状态时使用的写入键）INPT 写入键（写入坐标值、刀具补偿值）DELETE 删除键HELP 帮助键RESET 复位键另外，X HOME就是X轴零点，以此类推Y,Z轴那些你就知道了哦还OIL LOW, 润滑报警，AIR LOW, 气压报警…手工编程：G40 G49 G80 G54 ;G91 G28 Z0.;T1 M6;G90 G0 X0. Y0. M3 S1000; Z100. M8;G1 Z0. F800; ............G0 Z100.;M9;M5;G91 G28 Z0.;M30;G40G80G49G0G90G54X-60.Y-60.G43H1Z50.S500M13G0Z-5.G1G42X-50.Y0 F100D01G1X100R5Y100R5X-100R5Y-100R5G4041X-60Y160G0Z100；M5M9；M30。

『FANUC』控制器操作面板說明:號碼名稱說明(1) 重設(Reset)鍵解除警報、重新設定CNC時、(2) 求助(Help)鍵對"MDI鍵"得操作不明瞭時、(3) 切換(Shift)鍵1按鍵上有2個文字得位址鍵、利用"切換鍵"切換右下得文字可於輸入時顯示、(4) 位址/數值鍵用於輸入字母、數字、(5) 換頁鍵用於CRT畫面之換頁、(6) 游標移動鍵游標作"上"、"下"、"左"、"右"移動、(7) 功能鍵用於切換顯示各功能得畫面、(8) 編輯鍵編輯程式時使用、(9) 輸入(Input)鍵將文字或數字鍵資料輸入到記憶體、(如:各類參數、資料)此按鍵功能與"輸入"(軟鍵)相同、(10)取消(Can)鍵按此鍵可消除最後鍵入緩衝區內得文字或符號、當按取消(Can)鍵時,在" _ "前得文字立刻取消、(1) 按"ALARM"鍵,顯示:例: 輸入"10"(ALARM NO、) →選擇→顯示以下訊息畫面、(2) 按"OPERAT"鍵,顯示"操作方法"之選項說明、例: 輸入"2" →選擇→顯示選擇需要得畫面配置、(3) 按"PARAM"鍵,顯示參數號碼之分類、游標移動鍵:↑、↓(從某一單節移動至下一單節、)←、→(選擇單節內得個別文字、)編輯(Edit)鍵: ALTER(修改)INSERT(插入)DELETE(刪除)(1)ALTER(修改):將錯誤得"數值/指令"覆蓋、(例:將"X20"修改為"X20、0"、)鍵入"X20、0" →按"ALTER" →顯示以下畫面、(2)INSERT(插入):將鍵輸入緩衝區資料存入控制器記憶體內、(為表示係鍵輸入資料,前頭有">"記號｡鍵入資料得最後有"_",表示一個文字得輸入位置｡(最多可輸入"32"字、)(3)DELETE(刪除):將控制器記憶體內得文字資料刪除、(例:將"X20、0"刪除、) 以游標移動至要刪除得位置→按"DELETE"、Can (取消):可消除最後鍵入緩衝區內得文字或符號、當按"Can"時,在" _ "前得文字立刻取消、功能鍵有:" POS"、"PROG"、"OFFSET/SETTING"、"SYSTEM"、"MESSAGE"、"GRAPHIC"、"CUSTOM",而各功能鍵代表顯示不同得功能畫面｡(一) 按"POS"(功能)鍵,顯示如下:壹、1、按"絕對"(軟鍵),顯示:"絕對座標"畫面｡2、(1)按"相對"(軟鍵),顯示:"相對座標"畫面｡(2)按"相對"→(操作) (軟鍵),顯示:3、按"總合"(軟鍵),同時顯示:"相對座標"、"絕對座標"、"機械座標"畫面｡4、按"HNDL"(軟鍵),顯示:"手動插入"功能畫面、5、按"(操作)"(軟鍵),顯示:貳、"操作監視"畫面:操作方式:按"POS"(功能鍵) →(軟鍵) →出現" MONI"→按"MONI"(軟鍵) →顯示以上畫面、(二)按"PROG"(功能)鍵,顯示如下:1、按"程式"(軟鍵),顯示:A、"加工程式"、(於MEM [即"AUTO"]模式)B、"編輯新加工程式"、(於EDIT模式)2、於"EDIT"模式,按"DIR"(軟鍵):顯示"程式記憶得使用量"及"程式一覽表"畫面、『包含:"登記程式數(USE)"、"剩餘程式數(空)"、"程式號碼(O NO、)"、"程式名稱(COMMENT)"、"登記得程式記憶容量(CHAR、)"、"剩餘可使用得程式記憶容量"｡』3、操作方式: EDIT模式、按"PROG" (功能鍵) →程式(軟鍵) →(操作) (軟鍵)→(軟鍵)→顯示以上畫面、READ /PUNCH:可用於程式得傳輸、(PC→CNC控制器控制器→PC)EX-EDT:程式擴充編輯功能、(選購)4、A.BG-EDT (背景編輯) :在程式執行中可進行其她程式得編輯、(編輯方式与前景編輯相同)｡操作方式: MEMORY / EDIT模式、按"PROG"(功能鍵) →(操作) (軟鍵)→BG-EDT →顯示以下畫面、→編輯新程式、(例: O0003)→程式內容編輯完成、→(操作) →BG-END →跳回至編輯畫面｡B、O檢索:"程式號碼"檢索、(記憶體中有許多程式時,可尋找一程式)操作方式: MEMORY / EDIT模式、O + ×××× (程式號碼) →按"O檢索" (軟鍵)、例: 呼叫記憶體內之加工程式- "O1111"、C、檢索↑、檢索↓:位址文字(X、Y、Z、S、∙∙∙∙)檢索、操作方式: EDIT模式、位址+數值→按"檢索↑"或"檢索↓"、例: 搜尋"X20、0"、(輸入" X20、0 ",再按"檢索↓"、)(三)按"OFFSET/SETTING"(功能)鍵,顯示如下:壹、1、按"補正"(軟鍵):顯示"工具補正"畫面、(可設定"刀具長度補正量"、"刀具半徑補正值"等資料、)A、NO檢索:"番號"檢索、(如上圖,例:"番號011",則輸入"11",再按"NO檢索"、)B、C、輸入:"刀具長度補正量"自動輸入、操作方式: " OFFFSET/SETTING "(功能鍵)→補正(軟鍵)→輸入欲設定得"番號？" →" Z "鍵(字母鍵) →C、輸入( ※使用此功能,必須先"Z軸"回"HOME",再將"相對座標-歸零[ Z 0、000]";否則,會造成長度補正量得誤差、)C、+輸入: 可執行補正量得"加算"与"減算"、D、輸入: 功能与FANUC操作面板上之"INPUT"鍵相同、2、按"SETING"(軟鍵),顯示以下畫面: 按"PAGE ↓"(功能鍵),顯示:再按"PAGE ↓",顯示:3、按"座標系"顯示:一、加工原點(程式原點)設定:加工原點位置得選擇:(1)素材基邊、(2)素材中心、(3)素材基邊偏移"××量"｡(1)"素材基邊"尋邊求法: (用"3D-Taster")操作方式: 手輪(Handle)模式、A、步驟: 按"POS(功能鍵)"→ "相對(軟鍵)" [切換至"相對座標"畫面]→移動軸向(例: X軸)→至接觸工件邊→按"X" (字母鍵) [此時畫面中得字元"X"~顯示"閃爍"]→→"起源(軟鍵)" →[此時畫面顯示X0、000]→Z軸提高至淨空高度→移動軸向" Y "→重覆上述步驟→完成尋邊(加工原點)動作、(※加工原點設定,以素材基邊為準、測頭半徑"r",必須列入計算、)B、"工件座標系設定":按"OFFSET/SETING(功能鍵)" →"座標系(軟鍵)" →選擇欲設定得座標系?:例:"G54"(可用游標鍵↑，↓或" NO檢索") →輸入: "X0"→"測量(軟鍵)"→輸入: "Y0"→"測量(軟鍵)"→即完成"工件座標系設定"、(2)素材中心:操作方式: 手輪(Handle)模式、A、步驟: 按"POS(功能鍵)"→ "相對(軟鍵)" [切換至"相對座標"畫面]→移動軸向(例:X軸)→至接觸工件邊→按"X" (字母鍵) →"起源(軟鍵)" →按"Z" (字母鍵) →"起源(軟鍵)" →Z軸提高至淨空高度→移動軸向至工件得另一側→至接觸工件邊→產生一數據、[例如: 畫面顯示: X120、000]→移動X軸向,至"素材中心"、[X120、0 / 2]→→按"X" (字母鍵) →"起源(軟鍵)" →Z軸提高至淨空高度→移動軸向" Y "→重覆上述步驟→完成尋邊(加工原點)動作、B、"工件座標系設定": (設定与"素材基邊"方式相同、)按"OFFSET/SETING(功能鍵)" →"座標系(軟鍵)" →選擇欲設定得座標系?: "G54" →輸入: "X0"→"測量(軟鍵)" →輸入: "Y0"→"測量(軟鍵)" →即完成"工件座標系設定"、(3)素材基邊偏移"××量": (基點以素材左下角為依據、)操作方式: 手輪(Handle)模式、A、步驟: 與(1)，(2)方式相同、B、"工件座標系設定": (設定与"素材基邊"方式相同、)按"OFFSET/SETING(功能鍵)" →"座標系(軟鍵)" →選擇欲設定得座標系?: "G54"→輸入: "X0"→"測量(軟鍵)" →輸入: "Y0"→"測量(軟鍵)" →即完成"工件座標系設定"、(※目前之G54座標值為加工素材得基點座標) →移動游標至"X"欄位,輸入偏移量:"100、"→→"+ 輸入(軟鍵)"→→"Y"欄位,輸入偏移量: "80、"→→"+ 輸入(軟鍵)" →即完成"工件座標系設定"、二、刀具長度補正量設定:操作方式: 手輪(Handle)模式、A.步驟: 移動"Z"軸→至刀尖接觸工件表面→按"POS(功能鍵)"→ "總合(軟鍵)" →記錄"Z軸機械座標值"→→按"OFFSET/SETING(功能鍵)" →"補正(軟鍵)" →選擇欲設定得補正號碼?:例:" 001" →輸入" Z軸機械座標值":" -640、7 "→→"輸入(軟鍵)"[或按"INPUT"(於操作面板)]→完成"刀具長度補正量"設定、貳、操作方式:按"OFFSET/SETTING"(功能鍵) →→顯示以上畫面、1、按"MACRO"鍵,顯示:2、按"操作PN"鍵,顯示以下畫面:※功能設定可用"↑";"↓"游標移動鍵,移動至所要得功能位置;"←";"→"游標移動鍵,可設定【ON/OFF】。

数控机床的操作面板对触控面板的性能要求相对较高具有交互式显示特点的触控显示技术迅速扩张,不再是单纯的设定为我们提供终端产品的技术创新,而是更注重与实际应用的紧密结合,为对于控制面板来说不同品牌的变频器操作面板的风格是不一样的, FANUC系统数控机床是车间里常见的数控机床，其操作面板简洁易懂。

一、数控铣床操作面板介绍以数控铣床型号XK5032，选用FANUC 0-MD 数控系统为例，介绍数控铣床的操作。

机床操作面板由CRT/MDI 面板和两块操作面板组成。

1. CRT/MDI 面板如图1 所示，CRT/MDI 面板有一个9〞CRT 显示器和一个MDI 键盘组成，CRT/MDI面板各键功能见表1。

图1 CRT/MDI 面板表1 CRT/MDI 面板各键功用说明键名称功能说明RESET OUTPT START INPUTCAN CURSOR 复位键输出启动键地址和数字键输入键取消键光标移动键按下此键，复位CNC 系统。

包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等按下此键，CNC 开始输出内存中的参数或程序到外部设备按下这些键，输入字母、数字和其它字符除程序编辑方式以外的情况，当面板上按下一个字母或数字键以后，必须按下此键才能到CNC 内。

另外，与外部设备通讯时，按下此键，才能启动输入设备，开始输入数据到CNC 内按下此键，删除上一个输入的字符用于在CRT 页面上，一步步移动光标↑：向前移动光标↓：向后移动光标PAGEPOS PRGRMMENUOFSET DGNOS 页面变换键位置显示键程序键自诊断的参数用于CRT 屏幕选择不同的页面↑：向前变换页面↓：向后变换页面在CRT 上显示机床现在的位置在编辑方式，编辑和显示在内存中的程序在MDI 方式，输入和显示MDI 数据刀具偏置数值和宏程序变量的显示的设定设定和显示参数表及自诊断表的内容键PRARMOPRALARM AUXGRAPH 报警号显示键图象按此键显示报警号图象显示功能2. 下操作面板如图2 所示，面板上个按钮、旋钮、指示灯功用说明见表2。

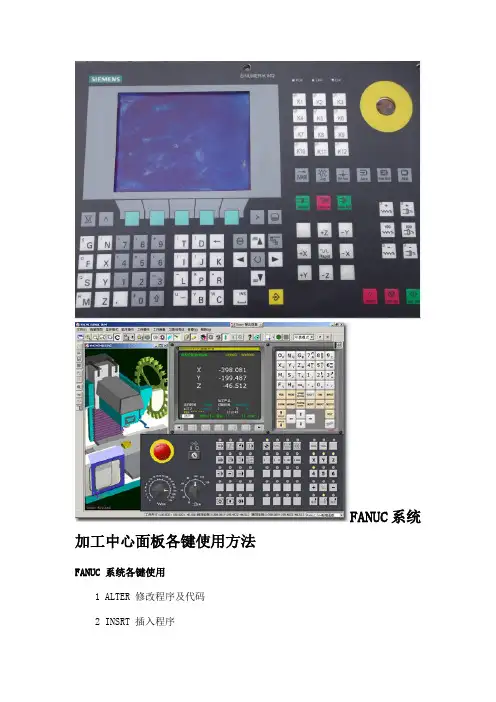

加工中心 FANUC 系统操作面板功能键及开关的使用方法2010年01月21日星期四 03:29第一课加工中心 FANUC 系统操作面板功能键及开关的使用方法一、 FANUC 系统操作面板功能键的含义三、开关的使用方法：设定自动运行方式 .：设定程序编辑方式 .：设定 MDI方式: 设定 DNC 运行方式 .: 单程序段运行方式 .: 可选程序段跳过运行方式 , 跳过程序段开头带有 / 的程序 .: 程序停止 .: 手动示教 ( 手轮示教 ) 方式 .: 程序重启 .: 机床机械锁住 .: 空运行方式 .: 循环停止 .( 自动操作停止 ).: 循环启动 .( 自动操作开始 ).: 程序停 .( 进给保持 ).: 返回参考点方式 .:手动进给方式 .: 手轮进给方式 .: 手轮进给倍率: 手动进给轴选择 .: 快速进给 .: 移动方向选择 .: 主轴 , 正转 , 停止 , 反转 .: 进给倍率 .:主轴转速倍率: 紧急停止: 程序保护开关六、小结：加工中心慨况及面板操作七、作业：操作面板，熟练面板各个功能键第二课加工中心加工工件的安装、对刀与换刀加工中心加工定位基准的选择：1．选择基准的三个基本要求：（1）所选基准应能保证工件定位准确装卸方便方便可靠。

（2）所选基准与各加工部位的的尺寸计算简单。

（3）保证加工精度。

2．选择定位基准6原则：（1）尽量选择设计基准作为定位基准；（2）定位基准与设计基准不能统一时，应严格控制定位误差保证加工精度；（3）工件需两次以上装夹加工时，所选基准在一次装夹定位能完成全部关键精度部位的加工；（4）所选基准要保证完成尽可能多的加工内容；（5）批量加工时，零件定位基准应尽可能与建立工件坐标系的对刀基准重合；（6）需要多次装夹时，基准应该前后统一。

加工中心夹具的确定：1．对夹具的基本要求：（1）夹紧机构不得影响进给，加工部位要敞开；（2）夹具在机床上能实现定向安装；（3）夹具的刚性与稳定性要好。

（完整版）FANUC系统部分操作⾯板简介;k;lm/n 部分⾯板按键功能说明（FANUC）⼀、FANUC0系统MDI⾯板：FANUC0系统MDI⾯板各键功能说明表键名称功能说明RESET 复位键按下此键，复位CNC系统，包括取消报警、主轴故障复位、中途退出⾃动操作循环和输⼊、输出过程等。

OUTPTSTART输出启动键按下此键，CNC开始输出内存中的参数或程序到外部设备。

地址和数字键按下这些键，输⼊字母、数字和其它字符。

INPUT 输⼊键除程序编辑⽅式以外的情况，当⾯板上按下⼀个字母或数字键以后，必须按下此键才能输⼊到CNC内。

另外，与外部设备通信时，按下此键，才能启动输⼊设备，开始输⼊数据到CNC内。

CURSOR 光标移动键⽤于在CRT页⾯上，移动当前光标。

PAGE 页⾯变换键⽤于CRT屏幕选择不同的页⾯。

POS 页⾯切位置显⽰键在CRT上显⽰机床当前的坐标位置。

PRGRM 程序键在编辑⽅式，编辑和显⽰在内存中的程序。

在MDI⽅式，输⼊和显⽰MDI数据。

MENUOF SET换键参数设置键⼑具偏置数值和宏程序变量的显⽰的设定。

DGNOSPRGRM⾃诊断的参数键设定和显⽰参数表及⾃诊表的内容*OPRALARM 报警号显⽰键按此键显⽰报警号*AUXGRAPH 辅助图形图形显⽰功能，⽤于显⽰加⼯轨迹。

ALTER编辑键替代键⽤输⼊域内的数据替代光标所在的数据。

DELET 删除键删除光标所在的数据。

INSRT 插⼊键将输⼊域之中的数据插⼊到当前光标之后的位置上。

CAN 取消键取消输⼊域内的数据。

EOB 回车换⾏键结束⼀⾏程序的输⼊并且换⾏。

*表⽰尚未开发的功能键⼆、FANUC0系统车床标准⾯板FANUC0系统车床标准⾯板功能说明表按钮名称功能说明MODE（模式选择旋钮）EDIT 编辑模式⽤于直接通过操作⾯板输⼊数控程序和编辑程序。

AUTO ⾃动模式进⼊⾃动加⼯模式。

REF 回零模式机床回零；机床必须⾸先执⾏回零操作，然后才可以运⾏。

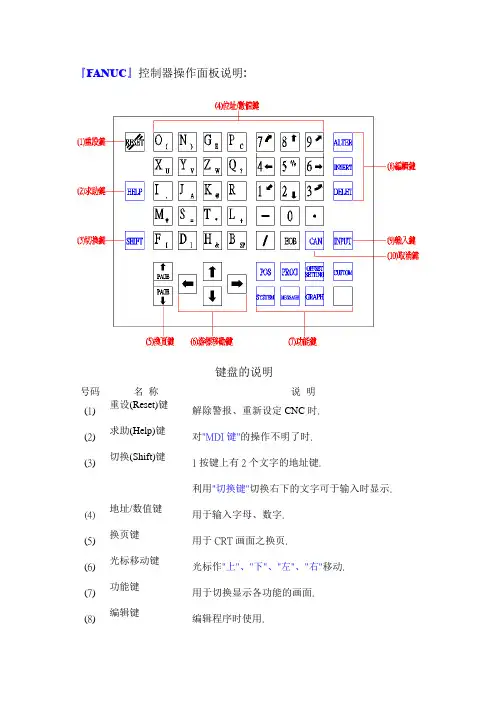

『FANUC』控制器操作面板说明:键盘的说明号码名称说明(1) 重设(Reset)键解除警报、重新设定CNC时.(2) 求助(Help)键对"MDI键"的操作不明了时.(3) 切换(Shift)键1按键上有2个文字的地址键.利用"切换键"切换右下的文字可于输入时显示.(4) 地址/数值键用于输入字母、数字.(5) 换页键用于CRT画面之换页.(6) 光标移动键光标作"上"、"下"、"左"、"右"移动.(7) 功能键用于切换显示各功能的画面.(8) 编辑键编辑程序时使用.(9) 输入(Input)键将文字或数字键数据输入到内存.(如:各类参数、资料)此按键功能与"输入"(软键)相同.(10)取消(Can)键按此键可消除最后键入缓冲区内的文字或符号.当按取消(Can)键时,在" _ "前的文字立刻取消.求助(Help)键:(1) 按"ALARM"键,显示:例: 输入"10"(ALARM NO.) →选择→显示以下讯息画面.(2) 按"OPERAT"键,显示"操作方法"之选项说明.例: 输入"2" →选择→显示选择需要的画面配置.(3) 按"PARAM"键,显示参数号码之分类.光标移动键:↑、↓(从某一单节移动至下一单节.)←、→ (选择单节内的个别文字.)编辑(Edit)键: ALTER(修改)INSERT(插入)DELETE(删除)(1)ALTER(修改):将错误的"数值/指令"覆盖. (例:将"X20"修改为"X20.0".)键入"X20.0" →按"ALTER" →显示以下画面.(2)INSERT(插入):将键输入缓冲区数据存入控制器内存内.(为表示系键输入数据,前头有">"记号｡键入数据的最后有"_",表示一个文字的输入位置｡(最多可输入"32"字.)(3)DELETE(删除):将控制器内存内的文字数据删除. (例:将"X20.0"删除.)以光标移动至要删除的位置→按"DELETE". Can (取消):可消除最后键入缓冲区内的文字或符号.当按"Can"时,在" _ "前的文字立刻取消.功能键有:" POS"、"PROG"、"OFFSET/SETTING"、"SYSTEM"、"MESSAGE"、"GRAPHIC"、"CUSTOM",而各功能键代表显示不同的功能画面｡(一) 按"POS"(功能)键,显示如下:壹.1.按"绝对"(软键),显示:"绝对坐标"画面｡2. (1)按"相对"(软键),显示:"相对坐标"画面｡(2)按"相对"→ (操作) (软键),显示:3.按"总合"(软键),同时显示:"相对坐标"、"绝对坐标"、"机械坐标"画面｡4.按"HNDL"(软键),显示:"手动插入"功能画面.5.按"(操作)"(软键),显示:贰."操作监视"画面:操作方式:按"POS"(功能键) → (软键) →出现" MONI"→按"MONI"(软键) →显示以上画面.(二)按"PROG"(功能)键,显示如下:1.按"程序"(软键),显示:A."加工程序".(于MEM [即"AUTO"]模式)B."编辑新加工程序". (于EDIT模式)2.于"EDIT"模式,按"DIR"(软键):显示"程序记忆的使用量"及"程序一览表"画面.『包含:"登记程序数(USE)"、"剩余程序数(空)"、"程序号码(O NO.)"、"程序名称(COMMENT)"、"登记的程序记忆容量(CHAR.)"、"剩余可使用的程序记忆容量"｡』3.操作方式: EDIT模式.按"PROG" (功能键) →程序(软键) →(操作) (软键)→ (软键)→显示以上画面.READ /PUNCH:可用于程序的传输. (PC→CNC控制器或CNC控制器→PC) EX-EDT:程序扩充编辑功能. (选购)4.A.BG-EDT (背景编辑) :在程序执行中可进行其它程序的编辑. (编辑方式和前景编辑相同)｡操作方式: MEMORY / EDIT模式.按"PROG"(功能键) →(操作) (软键)→ BG-EDT →显示以下画面.→编辑新程序. (例: O0003)→程序内容编辑完成. → (操作) → BG-END →跳回至编辑画面｡B. O检索:"程序号码"检索. (内存中有许多程序时,可寻找一程序)操作方式: MEMORY / EDIT模式.O + ×××× (程序号码) →按"O检索" (软键).例: 呼叫内存内之加工程序- "O1111".C.检索↑、检索↓:地址文字(X、Y、Z、S、∙∙∙∙)检索.操作方式: EDIT模式.地址+数值→按"检索↑"或"检索↓".例: 搜寻"X20.0". (输入" X20.0 ",再按"检索↓".)(三)按"OFFSET/SETTING"(功能)键,显示如下:壹.1.按"补正"(软键):显示"工具补正"画面. (可设定"刀具长度补正量"、"刀具半径补正值"等资料. )A. NO检索:"番号"检索. (如上图,例:"番号011",则输入"11",再按"NO检索".)B. C.输入:"刀具长度补正量"自动输入.操作方式: " OFFFSET/SETTING "(功能键)→补正(软键)→输入欲设定的"番号？" →" Z "键(字母键) → C.输入( ※使用此功能,必须先"Z轴"回"HOME",再将"相对坐标-归零[ Z 0.000]";否则,会造成长度补正量的误差. )C. +输入: 可执行补正量的"加算"和"减算".D. 输入: 功能和FANUC操作面板上之"INPUT"键相同.2.按"SETING"(软键),显示以下画面: 按"PAGE ↓"(功能键),显示:再按"PAGE ↓",显示:3.按"坐标系"显示:一、加工原点(程序原点)设定:加工原点位置的选择:(1)素材基边、(2)素材中心、(3)素材基边偏移"××量"｡(1)"素材基边"寻边求法: (用"3D-Taster")操作方式: 手轮(Handle)模式.A.步骤: 按"POS(功能键)"→ "相对(软键)" [切换至"相对坐标"画面]→移动轴向(例: X轴) →至接触工件边→按"X" (字母键) [此时画面中的字符"X"~显示"闪烁"]→→ "起源(软键)" → [此时画面显示X0.000]→ Z轴提高至净空高度→移动轴向" Y "→重复上述步骤→完成寻边(加工原点)动作.(※加工原点设定,以素材基边为准.测头半径"r",必须列入计算.)B. "工件坐标系设定":按"OFFSET/SETING(功能键)" → "坐标系(软键)" → 选择欲设定的坐标系?:例:"G54"(可用光标键↑，↓或" NO检索") →输入: "X0"→"测量(软键)"→输入: "Y0"→"测量(软键)"→即完成"工件坐标系设定".(2)素材中心:操作方式: 手轮(Handle)模式.A.步骤: 按"POS(功能键)"→ "相对(软键)" [切换至"相对坐标"画面]→移动轴向(例:X轴) →至接触工件边→按"X" (字母键) → "起源(软键)" →按"Z" (字母键) → "起源(软键)" →Z轴提高至净空高度→移动轴向至工件的另一侧→至接触工件边→产生一数据. [例如: 画面显示: X120.000]→移动X轴向,至"素材中心". [X120.0 / 2]→→按"X" (字母键) → "起源(软键)" →Z轴提高至净空高度→移动轴向" Y "→重复上述步骤→完成寻边(加工原点)动作.B. "工件坐标系设定": (设定和"素材基边"方式相同.)按"OFFSET/SETING(功能键)" → "坐标系(软键)" → 选择欲设定的坐标系?: "G54" → 输入: "X0"→ "测量(软键)" →输入: "Y0"→ "测量(软键)" →即完成"工件坐标系设定".(3)素材基边偏移"××量": (基点以素材左下角为依据.)操作方式: 手轮(Handle)模式.A.步骤: 与(1)，(2)方式相同.B. "工件坐标系设定": (设定和"素材基边"方式相同.)按"OFFSET/SETING(功能键)" → "坐标系(软键)" → 选择欲设定的坐标系?: "G54"→ 输入: "X0"→ "测量(软键)" →输入: "Y0"→ "测量(软键)" →即完成"工件坐标系设定".(※目前之G54坐标值为加工素材的基点坐标) →移动光标至"X"字段,输入偏移量:"100. "→→ "+ 输入(软键)"→→"Y"字段,输入偏移量: "80. "→→"+ 输入(软键)" →即完成"工件坐标系设定".二、刀具长度补正量设定:操作方式: 手轮(Handle)模式.A.步骤: 移动"Z"轴→至刀尖接触工件表面→按"POS(功能键)"→ "总合(软键)" →记录"Z轴机械坐标值"→→按"OFFSET/SETING(功能键)" → "补正(软键)" →选择欲设定的补正号码?:例:" 001" →输入" Z轴机械坐标值":" -640.7 "→→ "输入(软键)"[或按"INPUT"(于操作面板)]→完成"刀具长度补正量"设定.贰.操作方式:按"OFFSET/SETTING"(功能键) → →显示以上画面.1.按"MACRO"键,显示:2.按"操作PN"键,显示以下画面:※功能设定可用"↑";"↓"光标移动键,移动至所要的功能位置;"←";"→"光标移动键,可设定【ON/OFF】。

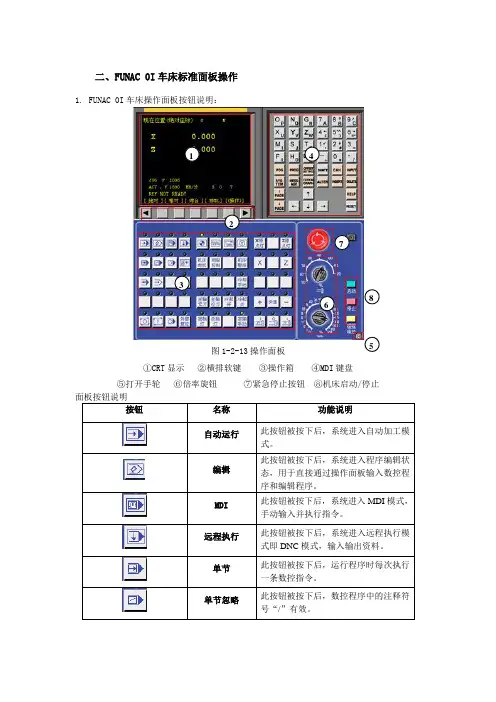

二、FUNAC 0I 车床标准面板操作
1. FUNAC 0I 车床操作面板按钮说明：
图1-2-13操作面板
①CRT 显示 ②横排软键 ③操作箱
④MDI 键盘
⑤打开手轮 ⑥倍率旋钮 ⑦紧急停止按钮 ⑧机床启动/停止
面板按钮说明
1 4
3
2
7
6
下此按钮运行暂停。

按“循环启动”
点击
软键实现左侧中显示内容的向上翻页；软键实现左
软键实现光标的向上移动；软键
实现光标的向下移动；软键实现光标的向左移动；软键实
实现字符的输入，点击键后再点击字符键，将输入右下角的点击将在
点击软键后再点击将在光标所处位置处输入
点击软键将在光标所在位置输入
字符，点击软键后再点击将在光标所在位置处输入“。
