当前位置：文档之家 › 水泥熟料真实矿物组成与计算矿物组成的差异

水泥熟料真实矿物组成与计算矿物组成的差异

  • 格式：doc
  • 大小：45.00 KB
  • 文档页数：4

水泥熟料真实矿物组成与计算矿物组成的差异
硅酸盐水泥洲料矿物组成的计算是假设熟料是平衡冷却并生成 C3S,C2S,C,A
和四种纯矿物，其计算结果与熟 料真实矿物组成并不完全一致，有时甚至相差
很大。其原因是：
1. 固溶体的影响
计算矿物为纯 C3S,C2S,C 3A 和 C, F, 但实际矿物为固溶有少量其他氧化物
的固溶体，即阿利特、贝利特、铁相固溶体等。例如，若阿利特组成按 CsaS16MA 考
虑，则计算 C3S 的公式中 Si02 前面的系数就不是 3.80 而是 4.30, 这样实际含
量就要提高 11 ％，而 C 3A 则因有一部分 A1203 固溶进阿利特而使它的含量减
少。又如，铁相固溶体并非固定组成的 C, AF, 而在高温或有 MgO,CaF2 等条件下
有可能是 C6 2F , 其结果使实际矿物中铁相固溶液含量增加使 C 3A 含量减少。
2. 冷却条件的影响
硅酸盐水泥熟料冷却过程，若缓慢冷却而平衡结晶，则液相几乎全部结晶出 C
3A ,C,AF等矿物。但在工业生产条件下，冷却速度较快，因而液相可部分或几乎全
部变成玻璃体，此时，实际 C 3A ,C,AF 含量均比计算值低，而 C3S 含量可能增
加使 C2S 减少。
3. 碱和其他微组分的影响
碱的存在可能与硅酸盐矿物形成 KC23S12 ，与铝酸三钙形成 NC 8A 3 ，而析
出 CaO ，从而使 C 3A 减少而出现 NC 3A 3, 碱也可能影响 C3S 含量。其他次要
氧化物如 Ti02 , MgO, P,05 也会影响熟料的矿物组成。
尽管计算的矿物组成与实测值有一定差异，但它能基本说明对熟料锻烧和性能的影
响，也是设计某一矿物组成的水泥熟料时，计算生料组成的唯一可能的方法，因此
在水泥工业中仍得到广泛应用。
熟料的矿物组成可用岩相分析 ,X 射线定量分析等方法测定，也可根据化学成分进
行计算。岩相分析基于显微镜下测量出单位面积各矿物所占的面积的百分率再乘以
相应的矿物的相对密度而得各矿物含量。这种方法较符合实际情况，但要求操作者
要有熟练的技巧，且劳动，强度大。此外，晶体较小，也可重迭而产生误差 .X 射
线定量分析基于熟料矿物特征峰强度与基准单矿物特征峰强度之比求其含量。这种
方法方便且准确，国外现代化水泥厂都普遍采用。但限于设备条件，我国水泥厂使
用的还不多，另外，此方法对含量太低的矿物不适用。我国常用化学方法进行计算。
此方法计算出来的仅是理论上可能生成的矿物，称之为“潜在矿物”组成。在生产
条件稳定的情况下，熟料真实矿物组成与计算矿物组成有一定的相关性，已能说明
矿物组成对熟料及水泥性能的影响，因此在我国仍普遍使用。
常用的从化学成分计算熟料矿物组成的方法有两种，即石灰饱和系数法和鲍格法。
• 石灰饱和系数法
为了计算方便，先列出有关相对分之质量的比值。
C 3 S=3.80 （ 3KH － 2 ） SiO 2
C 2 S=8.60(1-KH) SiO 2
C 3 A =2.65(Al 2 O 3 -0.64Fe 2 O 3 )
C 4 AF=3.04Fe 2 O 3
CaSO, ＝ 1 ． 7S03
• 鲍格 (R. H. Bogue) 法
鲍格法也称代数法。根据四种主要矿物以及 CasO ； 的化学组成可计算出各氧化
物的百分含量，见表 1-3-1 ．
表 1-3-1 主要矿物中各主要级化物的百分含量 ( ％）

氧化物
矿 物
C 2 S C 2 S C 3 A C 4 AF CaSO 4
CaO 73.69 65.12 65.12 46.16 41.19
SiO 2 26.31 26.31 — — —
AL 2 O 3 — — 37.73 20.98 —
Fe 2 O 3 — — — 32.86 —
SO 2 — — — — 58.81

根据上表数值可列出下列方程式：
C=0. 7369C 3S ＋ 0. 6512C 23 ＋ 0. 0229C 3 A ＋ 0. 4016C , AF ＋ 0.4119CaS0,
S=0: 2631C 3S-t-0. 3488CZS
A=0. 3773C 3 A － 0. 2098C 4 AF
F= 0.3286 C 4 AF
SO 3 =0. 5881CaSO 4 ．
解上述联立方程，可得各矿物百分含量计算式 0. 64 ）：
C3S=4. 07 C － 7. 60 S － 6. 72A 一 2. 86S03
C2S=8. 60S ＋ 5. 07A ＋ 1 ． 07F ＋ 2.15S0 3 一 3. 07C ＝ 2. 87 S － 0. 754C 3S
C 3A =2.6 5 － 1. 09F
C 4 AF=3. 04F （ 1-3-20 )
同理，当 I M ＜ 0.64 时，熟料矿物组成计算式如下：
C3 S=4. 07 C － 7. 60 S － 4. 47 a － 2. 80 F － 2. 86S03
CZS ＝ 8. 60S+3. 38A ＋ 2. 15S03 一 3. 07C ＝ 2. 87S-0. 754C 3S
C,AF=4. 77A
C 2F =1. 70(F-1. 57A ）
CaSO ；＝ 1. 70S0 ：
• 熟料真实矿物组成与计算矿物组成的差异
硅酸盐水泥洲料矿物组成的计算是假设熟料是平衡冷却并生成 C3S,C2S,C,A 和 ,,AF 四种
纯矿物，其计算结果与熟料真实矿物组成并不完全一致，有时甚至相差很大。其原因是：
1. 固溶体的影响
计算矿物为纯 C3S,C2S,C 3A 和 C, F, 但实际矿物为固溶有少量其他氧化物的固溶体，即
阿利特、贝利特、铁相固溶体等。例如，若阿利特组成按 CsaS16MA 考虑，则计算 C3S 的
公式中 Si02 前面的系数就不是 3.80 而是 4.30, 这样实际含量就要提高 11 ％，而 C 3A
则因有一部分 A1203 固溶进阿利特而使它的含量减少。又如，铁相固溶体并非固定组成的
C, AF, 而在高温或有 MgO,CaF2 等条件下有可能是 C6 2F , 其结果使实际矿物中铁相固
溶液含量增加使 C 3A 含量减少。
2. 冷却条件的影响
硅酸盐水泥熟料冷却过程，若缓慢冷却而平衡结晶，则液相几乎全部结晶出 C 3A ,C,AF
等矿物。但在工业生产条件下，冷却速度较快，因而液相可部分或几乎全部变成玻璃体，此
时，实际 C 3A ,C,AF 含量均比计算值低，而 C3S 含量可能增加使 C2S 减少。
3. 碱和其他微组分的影响
碱的存在可能与硅酸盐矿物形成 KC23S12 ，与铝酸三钙形成 NC 8A 3 ，而析出 CaO ，
从而使 C 3A 减少而出现 NC 3A 3, 碱也可能影响 C3S 含量。其他次要氧化物如 Ti02 ,
MgO, P,05 也会影响熟料的矿物组成。
尽管计算的矿物组成与实测值有一定差异，但它能基本说明对熟料锻烧和性能的影响，也
是设计某一矿物组成的水泥熟料时，计算生料组成的唯一可能的方法，因此在水泥工业中仍
得到广泛应用。

本文由cooleyk编辑，来源于水泥成套设备网http://www.51shuinishebei.com.cn/

合集下载

硅酸盐水泥熟料矿物的组成ppt课件

硅酸盐水泥熟料矿物的组成ppt课件

9
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！ຫໍສະໝຸດ 图2.1 水泥熟料的显微镜照片
1
2.1 硅酸盐水泥熟料矿物的结构与 胶凝性
• 2.1.1 硅酸三钙(C3S) C3S是硅酸盐水泥的主要矿物，具备硅酸盐水泥
的一切主要性能，其含量通常在50％左右，有很 大的水化活性，并对水泥的各种性质有着重要的 影响。由于其结构里长含有氧化镁(1～1.5％)和 氧化铝(6～7％)而形成固溶体，所以人们称它为 阿里特或简称为A矿。
8
2.2 水泥熟料矿物具有胶凝能力的本质与条件
• 共同本质
A.硅酸盐水泥熟料矿物的水化反应活性取决于结构的不稳定 性。
B.硅酸盐水泥熟料矿物的水化反应活性取决于晶体结构中的 活性阳离子。
• 条件
A.形成的水化物必须是稳定的。 B.形成的水化物要有足够的数量，他们之间要能够彼此交叉、
连生，并且能够在整个水泥浆体的空间形成连续的网状结 构。
C4AF也叫才里特或简称为C矿，它在水泥熟料 中很容易用显微镜观察到。
水泥熟料矿物中含铁相的组分不一定就是 C4AF，而是组分在C6AF2和C6AF之间的固溶体，但 可以认为C4AF是最有代表性的铁相固溶体。
C4AF是高温时形成的一种固溶体，在铝原子 和铁原子相互取代时引起晶格稳定性降低，活性 就会有所提高。
3
• 2.1.2 硅酸二钙(β－C2S) C2S也是硅酸盐水泥熟料的重要组成，其含量一
般为20％左右。在水泥熟料烧成过程中形成的C2S， 常常含有少量的杂质，如氧化铁、氧化钛等，所以 人们称它为贝利特或简称为B矿。
C2S有α、α’、γ和β四种晶型，其中只允许 β型出现在硅酸盐水泥中。β－C2S的水化过程特别 慢，约为C3S的1/20左右。
材料工程技术专业《硅酸盐水泥熟料的矿物组成》

材料工程技术专业《硅酸盐水泥熟料的矿物组成》

硅酸盐水泥熟料的矿物组成在硅酸盐水泥熟料中，CaO、SiO2、Al2O3、Fe2O3等并不是以单独的氧化物存在，而是以两种或两种以上的氧化物反响组合成各种不同的氧化物集合体，即以多种熟料矿物的形态存在。

这些熟料矿物结晶细小，通常为30～60um，因此，可以说硅酸盐水泥熟料是一种多矿物组成的、结晶细小的人造岩石。

1．熟料的矿物组成硅酸盐水泥熟料中的主要矿物有以下四种：硅酸三钙：3CaO·SiO2简写成C3S硅酸二钙：2CaO·SiO2 简写成C2S铝酸三钙：3CaO·Al2O3 简写成C3A铁铝酸四钙：4CaO·Al2O3·Fe2O3简写成C4AF另外，还有少量的游离氧化钙〔ƒ-CaO〕、方镁石〔即结晶氧化镁〕、含碱矿物以及玻璃体等。

硅酸三钙和硅酸二钙合称硅酸盐矿物，约占75%左右，要求最低为66%以上,它们是熟料的主要组分。

铝酸三钙和铁铝酸四钙合称熔剂矿物，约占22%左右。

硅酸盐矿物和熔剂矿物总和约占95%左右。

对于中等水化热、中等抗硫酸盐水泥熟料中的C3A≤％，C3S ＜％；高抗硫酸盐的水泥熟料中的C3A≤％，C3S＜％。

硅酸三钙和硅酸二钙都是硅酸盐矿物，硅酸盐水泥熟料的名称也由此而来。

在煅烧过程中，铝酸三钙和铁铝酸四钙与氧化镁、碱等在1250～1280℃开始会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为熔剂性矿物。

四种主要矿物的含量一般范围及国内外局部水泥生产企业生产数据见表4-2。

表4-2 熟料矿物含量范围〔%〕〔1〕硅酸三钙①形成条件及其存在形式硅酸三钙是硅酸水泥熟料中的主要矿物，通常，它是在高温液相作用下，由先导形成的固相硅酸二钙吸收氧化钙而成。

现代研究及测试技术一致证明：水泥熟料中的硅酸三钙并不是以纯的C3S形式存在，而总是与少量的其他氧化物如A12O3、Fe2O3、MgO、R2O等形成固溶体。

这种固溶体在反光显微镜下的岩相照片为黑色多角形颗粒，将其定名为阿利物〔Alite〕，简称A矿。

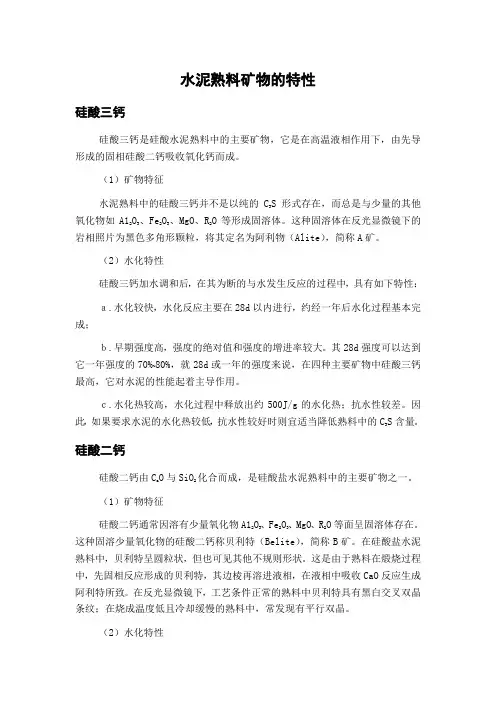

水泥熟料矿物的特性(精)

水泥熟料矿物的特性(精)

水泥熟料矿物的特性硅酸三钙硅酸三钙是硅酸水泥熟料中的主要矿物，它是在高温液相作用下，由先导形成的固相硅酸二钙吸收氧化钙而成。

（1）矿物特征水泥熟料中的硅酸三钙并不是以纯的C3S形式存在，而总是与少量的其他氧化物如A12O3、Fe2O3、MgO、R2O等形成固溶体。

这种固溶体在反光显微镜下的岩相照片为黑色多角形颗粒，将其定名为阿利物（Alite），简称A矿。

（2）水化特性硅酸三钙加水调和后，在其为断的与水发生反应的过程中，具有如下特性：ａ.水化较快，水化反应主要在28d以内进行，约经一年后水化过程基本完成；ｂ.早期强度高，强度的绝对值和强度的增进率较大。

其28d强度可以达到它一年强度的70%~80%，就28d或一年的强度来说，在四种主要矿物中硅酸三钙最高，它对水泥的性能起着主导作用。

ｃ.水化热较高，水化过程中释放出约500J/g的水化热；抗水性较差。

因此，如果要求水泥的水化热较低，抗水性较好时则宜适当降低熟料中的C3S含量。

硅酸二钙硅酸二钙由Ca O与SiO2化合而成，是硅酸盐水泥熟料中的主要矿物之一。

（1）矿物特征硅酸二钙通常因溶有少量氧化物A12O3、Fe2O3、MgO、R2O等面呈固溶体存在。

这种固溶少量氧化物的硅酸二钙称贝利特（Belite），简称B矿。

在硅酸盐水泥熟料中，贝利特呈圆粒状，但也可见其他不规则形状。

这是由于熟料在煅烧过程中，先固相反应形成的贝利特，其边棱再溶进液相，在液相中吸收CaO 反应生成阿利特所致。

在反光显微镜下，工艺条件正常的熟料中贝利特具有黑白交叉双晶条纹；在烧成温度低且冷却缓慢的熟料中，常发现有平行双晶。

（2）水化特性ａ.水化反应比C3S慢得多，至28d龄期仅水化20%左右，凝结硬化缓慢。

ｂ.早期强度低，但28d以后强度仍能较快增长，一年后其强度可以赶上甚至超过阿利特的强度.ｃ.水化热250J/g，是四种矿物中最小者；抗水性好，因而对大体积工程或处于侵蚀性大的工程用水泥，适当提高贝利特含量，降低阿利特含量是有利的。

水泥生产工艺及水泥熟料的形成

水泥生产工艺及水泥熟料的形成

水泥生产工艺及水泥熟料的形成水泥生料经过连续升温，达到相应的温度时，其煅烧会发生一系列物理化学变化，最后形成熟料。

硅酸盐水泥熟料主要由硅酸三钙（C3S）、硅酸盐二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF）等矿物所组成。

硅酸盐水泥生料通常是用石灰石、黏土及少量铁矿石等按适当的比例配制而成。

石灰石的主要组成是碳酸钙（CaCO3）和少量的碳酸镁（MgCO3），黏土的主要矿物是高岭石（2SiO2·Al2O3·2H2O）及蒙脱石（4SiO2·Al2O3·9H2O)等，铁矿石的主要组成是氧化铁（Fe2O3）。

硅酸盐水泥熟料形成的过程，实际上是石灰石、黏土、铁矿石等主要原料经过加热，发生一系列物理化学变化形成C3A、C4AF、C2S和C3S等矿物的过程，不论窑型的变化如何，其过程是不变的。

一、煅烧过程物理化学变化水泥生料在加热煅烧过程中所发生的（一）自由水的蒸发（二）黏土质原料脱水和分解（三）石灰石的分解（四）固相反应（五）熟料烧成（六）熟料的冷却（一）自由水的蒸发无论是干法生产还是湿法生产，入窑生料都带有一定量的自由水分，由于加热，物料温度逐渐升高，物料中的水分首先蒸发，物料逐渐被烘干，其温度逐渐上升，温度升到100~150℃时，生料自由水分全部被排除，这一过程也称为干燥过程。

（二）黏土质原料脱水和分解黏土主要由含水硅酸铝所组成，其中二氧化硅和氧化铝的比例波动于2：1~4：1之间。

当生料烘干后，被继续加热，温度上升较快，当温度升到450℃时，黏土中的主要组成高岭土（Al2O3·2SiO2·2H2O）失去结构水，变为偏高岭石（2SiO2·Al2O3）。

高岭土进行脱水分解反应时，在失去化学结合水的同时，本身结构也受到破坏，变成游离的无定形的三氧化二铝和二氧化硅，其具有较高的化学活性，为下一步与氧化钙反应创造了有利条件。

在900-950℃，由无定形物质转变为晶体，同时放出热量。
