熟料的组成
- 格式:pptx
- 大小:852.29 KB
- 文档页数:51

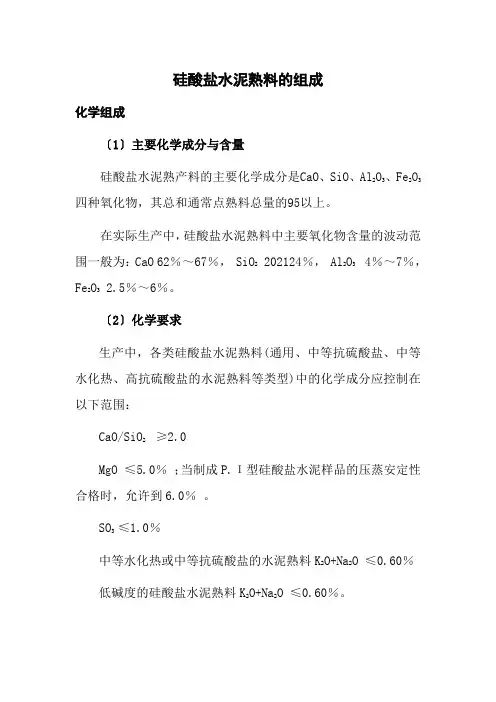

硅酸盐水泥熟料的组成化学组成〔1〕主要化学成分与含量硅酸盐水泥熟产料的主要化学成分是CaO、SiO、Al2O3、Fe2O3四种氧化物,其总和通常点熟料总量的95以上。
在实际生产中,硅酸盐水泥熟料中主要氧化物含量的波动范围一般为:CaO 62%~67%, SiO2 202124%, Al2O3 4%~7%,Fe2O3 2.5%~6%。
〔2〕化学要求生产中,各类硅酸盐水泥熟料(通用、中等抗硫酸盐、中等水化热、高抗硫酸盐的水泥熟料等类型)中的化学成分应控制在以下范围:CaO/SiO2 ≥2.0MgO ≤5.0%;当制成P.Ι型硅酸盐水泥样品的压蒸安定性合格时,允许到6.0%。
SO3 ≤1.0%中等水化热或中等抗硫酸盐的水泥熟料K2O+Na2O ≤0.60%低碱度的硅酸盐水泥熟料K2O+Na2O ≤0.60%。
矿物组成〔1〕主要矿物成分硅酸盐水泥熟料中的主要矿物有以下四种:硅酸三钙:3CaO·SiO2〔简写成C3S〕,硅酸二钙:2CaO·SiO2 〔简写成C2S〕铝酸三钙:3CaO·Al2O3 〔简写成C3A〕铁铝酸四钙:4CaO·Al2O3·Fe2O3〔简写成C4AF〕另外,还有少量的游离氧化钙〔ƒ-CaO〕、方镁石〔即结晶氧化镁〕、含碱矿物以及玻璃体等。
〔2〕主要矿物含量硅酸三钙和硅酸二钙合称硅酸盐矿物,约占75%左右,要求最低为66%以上,它们是熟料的主要组分。
铝酸三钙和铁铝酸四钙合称熔剂矿物,约占22%左右。
硅酸盐矿物和熔剂矿物总和约占95%左右。
对于中等水化热、中等抗硫酸盐水泥熟料中的C3A≤5.0%,C3S<55.0%;高抗硫酸盐的水泥熟料中的C3A≤3.0%,C3S<55.0%。
回转窑生产的熟料,四种主要矿物的含量范围:C3S 54~65%,C2S 15~32%,C3A4~11%,C4AF10~18%。
熟料的率值硅酸盐水泥熟料中各主要氧化物含量之间比例关系的系数称作率值。
硅酸盐水泥的熟料矿物组成1. 什么是硅酸盐水泥?好啦,大家伙儿,今天我们来聊聊一个咱们生活中挺重要的东西——硅酸盐水泥。
听起来有点儿高大上吧?其实,它就在咱们身边,建筑物、道路,甚至是你家阳台的地砖,基本上都少不了它的身影。
那么,硅酸盐水泥到底是个啥呢?简单来说,它是一种能让混凝土和砂浆变得更坚固的材料。
就像是给这些建筑“大块头”穿上了厚厚的盔甲。
2. 熟料矿物的组成2.1 硅酸盐熟料的组成成分硅酸盐水泥的核心是熟料,这东西是水泥生产过程中的一大明星。
熟料主要由四种矿物组成,分别是:铝酸钙(C3A)、硅酸二钙(C2S)、硅酸三钙(C3S)和铁铝酸钙(C4AF)。
说起来,这四兄弟各有千秋,绝对不简单。
就像一个篮球队,虽然每个人的特点不同,但齐心协力才能赢得比赛。
2.2 各矿物的角色与特性首先,咱们得说说硅酸三钙(C3S),它可是熟料里的大力士,负责提供水泥的早期强度。
简单说,C3S就像是个能量饮料,喝了以后立马提神醒脑,让混凝土在刚浇筑的时候就能快速“发力”。
接下来是硅酸二钙(C2S),这小子就稳重多了。
它的强度增长比较慢,但后劲十足,能让混凝土在长期使用中保持稳定的强度,给人一种“长久之计”的感觉。
铝酸钙(C3A)在这里也不甘示弱,主要负责水泥的早期水化反应。
它的反应速度快,但要小心,C3A一旦遇到水,就像是个兴奋剂,反应起来可是相当剧烈的。
最后是铁铝酸钙(C4AF),这个家伙有点儿特别,虽然它的强度贡献不算多,但在水泥的颜色和耐火性上可是大有作为。
它就像是一个颜值担当,让水泥的外观更为美观。
3. 硅酸盐水泥的优势3.1 强度与耐久性所以,硅酸盐水泥的这几位矿物兄弟,结合在一起,构成了一个非常强大的团队。
它们的配合让水泥的强度和耐久性都变得异常出色。
简单来说,水泥越强,建筑就越结实,住得也更安心。
真是“千里之行,始于足下”,一袋好水泥,能为一栋大楼打下坚实的基础。
3.2 环保与经济性而且,硅酸盐水泥在环保方面也没闲着。

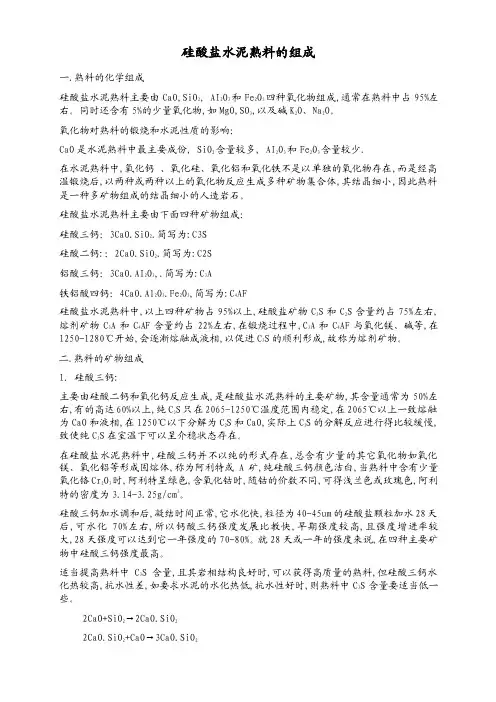

硅酸盐水泥熟料的组成一.熟料的化学组成硅酸盐水泥熟料主要由CaO,SiO2, AI2O3和Fe2O3四种氧化物组成,通常在熟料中占95%左右。
同时还含有5%的少量氧化物,如MgO,SO3,以及碱K2O、Na2O。
氧化物对熟料的锻烧和水泥性质的影响:CaO是水泥熟料中最主要成份, SiO2含量较多, AI2O3和Fe2O3含量较少.在水泥熟料中,氧化钙、氧化硅、氧化铝和氧化铁不是以单独的氧化物存在,而是经高温锻烧后,以两种或两种以上的氧化物反应生成多种矿物集合体,其结晶细小,因此熟料是一种多矿物组成的结晶细小的人造岩石。
硅酸盐水泥熟料主要由下面四种矿物组成:硅酸三钙:3CaO.SiO2.简写为:C3S硅酸二钙::2CaO.SiO2.简写为:C2S铝酸三钙:3CaO.AI2O3,.简写为:C3A铁铝酸四钙:4CaO.Al2O3.Fe2O3,简写为:C4AF硅酸盐水泥熟料中,以上四种矿物占95%以上,硅酸盐矿物C3S和C2S含量约占75%左右,熔剂矿物C3A和C4AF含量约占22%左右,在锻烧过程中,C3A和C4AF与氧化镁、碱等,在1250-1280℃开始,会逐渐熔融成液相,以促进C3S的顺利形成,故称为熔剂矿物。
二.熟料的矿物组成1.硅酸三钙:主要由硅酸二钙和氧化钙反应生成,是硅酸盐水泥熟料的主要矿物,其含量通常为50%左右,有的高达60%以上,纯C3S只在2065-1250℃温度范围内稳定,在2065℃以上一致熔融为CaO和液相,在1250℃以下分解为C2S和CaO,实际上C3S的分解反应进行得比较缓慢,致使纯C3S在室温下可以呈介稳状态存在。
在硅酸盐水泥熟料中,硅酸三钙并不以纯的形式存在,总含有少量的其它氧化物如氧化镁、氧化铝等形成固熔体,称为阿利特或A矿,纯硅酸三钙颜色洁白,当熟料中含有少量氧化铬Cr2O3时,阿利特呈绿色,含氧化钴时,随钴的价数不同,可得浅兰色或玫瑰色,阿利特的密度为3.14-3.25g/cm3。

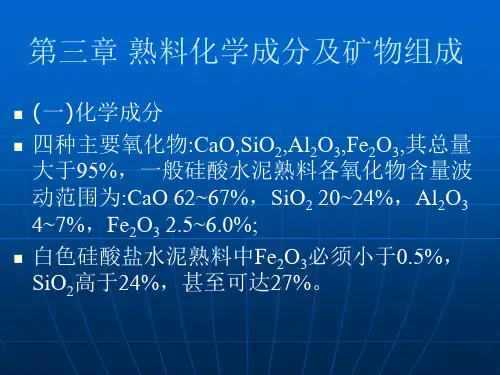

关于熟料的组成熟料的组成一、化学组成:主要氧化物:CaO SiO2Al2O3Fe2O3其总和通常占熟料总量的95%以上。
其它氧化物:如MgO SO3Na2O K2O TiO2P2O5等,其总量通常占熟料的5%以下。
实际生产中,硅酸盐水泥中个主要氧化物含量的波动范围一般为:CaO62%~67%SiO220%~24%Al2O34%~7%Fe2O3 2.5%~6%二、矿物组成:在硅酸盐水泥熟料中,各氧化物不是单独存在的,而是以两种或两种以上的氧化物反应组合成各种不同的氧化物集合体,即以熟料矿物的形态存在。
主要矿物:硅酸三钙:3CaO·SiO2简写成C3S占50%~65%硅酸二钙:2CaO·SiO2 简写成C2S占15%~35%铝酸三钙:3CaO·Al2O3简写成C3A占6%~12%铁铝酸四钙:4CaO·Al2O3·Fe2O3简写成C4AF占8%~12%其次还有:游离氧化钙:f-CaO、方镁石:MgO、玻璃体等其中:硅酸三钙和硅酸二钙合称硅酸盐矿物,一般约占75%左右,新型干法生产,约占77%左右。
铝酸三钙和铁铝酸四钙合称熔剂矿物,一般约占22%左右,新型干法生产,约占20%左右。
硅酸盐矿物和熔剂矿物总和约占95%左右。
熟料矿物特性一、硅酸三钙(A矿、又称阿里特、约占55%左右)(一)、存在形式:1、纯C3S只在2065℃~1250℃温度范围内稳定,在2065℃以上不一致熔融为CaO 与液相;在1250℃以下分解为C2S和CaO。
2、纯C3S具有同质多晶现象。
3、化学组成:熟料中C3S不纯,总是与少量的其他氧化物如Al2O3、Fe2O3、MgO、R 2O等形成固溶体。
4、显微结构:在反光显微镜下为黑色多角形颗粒(如下图),又称阿利特(Alite),简称A矿。
4、显微结构:在反光显微镜下为黑色多角形颗粒(二)、矿物水化特性:1、水化较快,水化反应主要在28d以内进行,约经一年后水化过程基本结束。

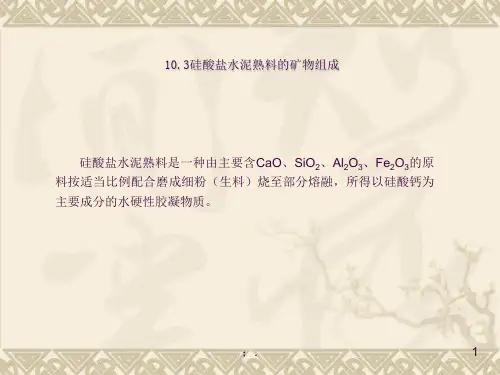

水泥熟料[编辑本段]水泥熟料简介cement clinker以石灰石和粘土、铁质原料为主要原料,按适当比例配制成生料,烧至部分或全部熔融,并经冷却而获得的半成品。
在水泥工业中,最常用的硅酸盐水泥熟料主要化学成分为氧化钙、二氧化硅和少量的氧化铝和氧化铁。
主要矿物组成为硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙。
硅酸盐水泥熟料加适量石膏共同磨细后,即成硅酸盐水泥。
[编辑本段](1) 化学成分主要由CaO.SiO2.Al2O3和Fe2O3组成,其含量总和通常都在95%以上。
(2)矿物组成熟料中CaO.SiO2.Al2O3和Fe2O3不是以单独的氧化物存在的,而是两种或两种以上的氧化物经高温化学反应生成的多种矿物的集合体,主要有:硅酸三钙3CaO.SiO2 硅酸二钙2CaO.SiO2铝酸三钙3CaO.Al2O3铁铝酸四钙4CaO.Al2O3.Fe2O3通常熟料中硅酸三钙和硅酸二钙含量约占75%左右,铝酸三钙和铁铝酸四钙的理论含量约占22%左右。
(3)水泥熟料的形成过程1、水分蒸发:自由水分随物料温度而逐渐蒸发,当温度升高至100~150℃时,生料中自由水分全部被排除。
湿法生产中,料浆可达32~40%,故此干燥过程对产量、质量及热耗影响极大。
2、粘土质原料脱水:生料温度升至450℃时,高岭土脱去化学结合水。
在900°~950℃时,无定形物质又转变为晶体,同时放出热量。
3、碳酸盐分解:碳酸钙与碳酸镁在600℃都开始分解,碳酸镁在750℃时分解即剧烈进行,而碳酸钙约在900℃时才快速分解。
MgCO3=MgO+CO2CaCO3=CaO+CO24、固相反应:水泥熟料中的主要矿物在800~1300℃时可以由固相物质相互反应而生成。
800~900℃时,CaO与Al2O3、Fe2O3反应,生成CA、CF;900~1100℃时, 生成C12A7、C2F、C2S;1100~1300℃时, 生成C3A、C4AF。
以上反应进行时放出一定热量,物料本身温度上升很快。
混凝土水泥熟料的化学原理一、引言混凝土作为一种基础性建筑材料,其性能直接影响到建筑物的质量和耐久性。
而混凝土的主要成分之一——水泥熟料,也是混凝土性能的决定因素之一。
因此,了解水泥熟料的化学原理对于混凝土的生产和应用具有重要意义。
二、水泥熟料的定义和组成水泥熟料是一种粉状物质,是水泥的主要原料之一,由石灰岩、粘土等原材料在高温下经过化学反应而成。
水泥熟料主要由以下四种主要矿物组成:1. 硅酸盐矿物硅酸盐矿物是水泥熟料的主要组成部分,占熟料总量的40%-70%。
主要有三种:硅酸钙(CaSiO3):硅酸钙是水泥熟料中最主要的矿物,其化学式为CaO·SiO2。
硅酸钙的生成需要高温下的化学反应,当石灰石(CaCO3)和粘土中的硅酸铝(H2Al2Si2O8)在1200℃以上的高温下反应时,生成硅酸钙。
硅酸二钙(C2S):硅酸二钙是水泥熟料中第二主要的矿物,其化学式为2CaO·SiO2。
硅酸二钙的生成需要相对较低的温度和氧气含量,通常在1000℃左右的温度下反应。
硅酸三钙(C3S):硅酸三钙是水泥熟料中第三主要的矿物,其化学式为3CaO·SiO2。
硅酸三钙的生成需要较高的温度(1300℃-1450℃)和氧气含量。
2. 铝酸盐矿物铝酸盐矿物是水泥熟料的次要组成部分,通常占熟料总量的10%-30%。
主要有两种:硅酸铝石(H2Al2Si2O8):硅酸铝石是水泥熟料中最重要的铝酸盐矿物,其化学式为H2Al2Si2O8。
硅酸铝石需要较高的温度(1200℃以上)才能发生化学反应,生成硅酸钙。
铝酸三钙(C3A):铝酸三钙是水泥熟料中次重要的铝酸盐矿物,其化学式为3CaO·Al2O3。
铝酸三钙的生成需要高温(1300℃-1450℃)和氧气含量。
3. 铁酸盐矿物铁酸盐矿物通常占熟料总量的1%-15%。
主要有两种:铁铝酸盐(C4AF):铁铝酸盐是水泥熟料中最主要的铁酸盐矿物,其化学式为4CaO·Al2O3·Fe2O3。
