下载文档原格式

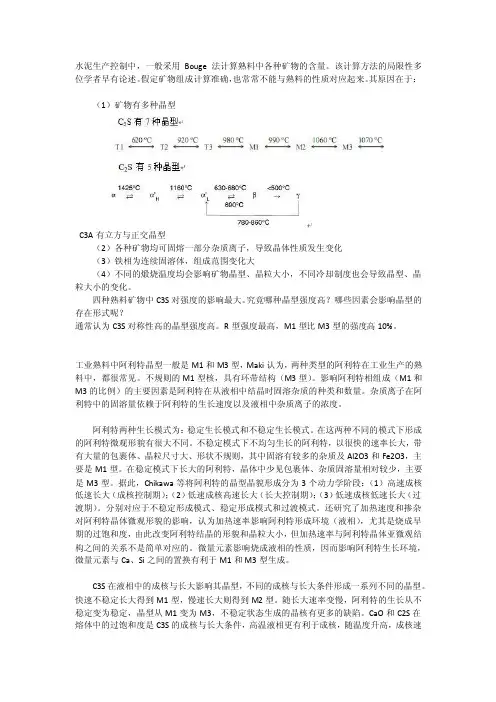

水泥生产控制中，一般采用Bouge法计算熟料中各种矿物的含量。
该计算方法的局限性多位学者早有论述。
假定矿物组成计算准确，也常常不能与熟料的性质对应起来。
其原因在于：（1）矿物有多种晶型C3A有立方与正交晶型（2）各种矿物均可固熔一部分杂质离子，导致晶体性质发生变化（3）铁相为连续固溶体，组成范围变化大（4）不同的煅烧温度均会影响矿物晶型、晶粒大小，不同冷却制度也会导致晶型、晶粒大小的变化。
四种熟料矿物中C3S对强度的影响最大。
究竟哪种晶型强度高？哪些因素会影响晶型的存在形式呢？通常认为C3S对称性高的晶型强度高。
R型强度最高，M1型比M3型的强度高10%。
工业熟料中阿利特晶型一般是M1和M3型，Maki认为，两种类型的阿利特在工业生产的熟料中，都很常见。
不规则的M1型核，具有环带结构（M3型）。
影响阿利特相组成（M1和M3的比例）的主要因素是阿利特在从液相中结晶时固溶杂质的种类和数量。
杂质离子在阿利特中的固溶量依赖于阿利特的生长速度以及液相中杂质离子的浓度。
阿利特两种生长模式为：稳定生长模式和不稳定生长模式。
在这两种不同的模式下形成的阿利特微观形貌有很大不同。
不稳定模式下不均匀生长的阿利特，以很快的速率长大，带有大量的包裹体、晶粒尺寸大、形状不规则，其中固溶有较多的杂质及Al2O3和Fe2O3，主要是M1型。
在稳定模式下长大的阿利特，晶体中少见包裹体、杂质固溶量相对较少，主要是M3型。
据此，Chikawa等将阿利特的晶型晶貌形成分为3个动力学阶段：（1）高速成核低速长大（成核控制期）；（2）低速成核高速长大（长大控制期）；（3）低速成核低速长大（过渡期）。
分别对应于不稳定形成模式、稳定形成模式和过渡模式。
还研究了加热速度和掺杂对阿利特晶体微观形貌的影响，认为加热速率影响阿利特形成环境（液相），尤其是烧成早期的过饱和度，由此改变阿利特结晶的形貌和晶粒大小，但加热速率与阿利特晶体亚微观结构之间的关系不是简单对应的。
铝酸盐水泥熟料的主要矿物组成
铝酸盐水泥熟料是一种复杂的多矿物体系，其中最主要的矿物组成包括铝酸一钙（CA）、二铝酸一钙（CA2）、钙铝黄长石（C2AS）、钙钛石（CT）以及镁尖晶石（MA）。
1.铝酸一钙（CA）：这是铝酸盐水泥熟料中的重要矿物之一，其含量通常在40%～45%。
它具有较快的硬化速度和较高的早期强度，对水泥的凝结和硬化过程有重要影响。
2.二铝酸一钙（CA2）：这也是铝酸盐水泥熟料中的重要矿物，含量通常在15%～30%。
它的硬化速度较慢，但后期强度较高，对水泥的长期性能有重要影响。
3.钙铝黄长石（C2AS）：这是一种含铝、钙和硅的矿物，含量在20%～36%。
它对水泥的耐磨性、抗硫酸盐侵蚀性等性能有重要影响。
4.钙钛石（CT）：这是一种含钙和钛的矿物，虽然含量不高，但对水泥的某些特殊性能，如抗高温性能等有一定影响。
5.镁尖晶石（MA）：这是一种含镁和铝的矿物，对水泥的耐火性和抗化学侵蚀性有重要影响。
除了上述主要矿物外，硫铝酸盐水泥熟料中还包含硫铝酸钙和硅酸二钙（C2S）等矿物。
硫铝酸钙是硫铝酸盐水泥熟料的主要矿物之一，对水泥的凝结硬化过程和强度发展有重要影响。
硅酸二钙则是硫铝酸盐水泥熟料中的重要矿物之一，对水泥的后期强度和耐久性有重要影响。
这些矿物的形成和比例受到原料成分、煅烧温度和时间等工艺参数的影响。
在生产过程中，通过调整这些参数，可以控制熟料中矿物的形成和比例，从而得到具有不同性能的水泥产品。
总的来说，铝酸盐水泥熟料的矿物组成对其性能具有决定性的影响。
通过了解和控制这些矿物的形成和比例，我们可以更好地理解和使用铝酸盐水泥，以满足不同的工程需求。
.4 硅酸盐水泥熟料的组成2.4.1 熟料的化学组成硅酸盐水泥熟料主要由CaO、SiO2、Al2O3、Fe2O3四种氧化物组成，含量占95%以上，此外还有少量其它氧化物。
四种主要氧化物含量的波动范围为：CaO 62～67% SiO220～24%Al2O34～7% Fe2O32.5～6.0%水泥熟料中各氧化物的含量对水泥的性质有极大影响，从氧化物的含量，大致可推断水泥的性质。
2.4.2 熟料的矿物组成硅酸盐水泥熟料中主要由以下四种矿物组成：硅酸三钙3CaO•SiO2，通常简写为C3S；硅酸二钙2CaO•SiO2，通常简写为C2S；铝酸三钙3CaO•Al2O3，通常简写为C3A；铁铝酸四钙4CaO•Al2O3•Fe2O3，通常简写为C4AF。
这四种主要矿物组成决定硅酸盐水泥的主要性质，在硅酸盐水泥熟料中，四种矿物占95%以上，C3S和C2S含量约占75%左右，称为硅酸盐矿物；C3A和C4AF约占22%左右，它们在1250～1280℃会熔融形成液相，促进C3S形成，称为熔剂矿物。
通常硅酸盐水泥熟料中，以上四种矿物组成含量波动范围如下：C 3S 37～60% C2S 15～37%C 3A 7～15% C4AF 10～18%另外，还有少量的游离氧化钙（f－CaO）、方镁石（结晶氧化镁）、含碱矿物和玻璃体等。
2.4.3 熟料的物理性能要求水泥熟料的性能在很大程度上决定了水泥的性能，熟料是水泥厂的半成品，近年来也越来越多地作为商品出售。
JC/853－1999对硅酸盐水泥熟料的物理性能提出了具体要求：初凝时间不得早于45min，终凝时间不得迟于390min；沸煮法检验安定性合格；熟料应不带有杂物，运输和储存应不与其他物品相混杂。
2.4.4 化学成分与矿物组成间的关系熟料中的主要矿物由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料化学成分也可推测出熟料中各矿物的相对含量高低。

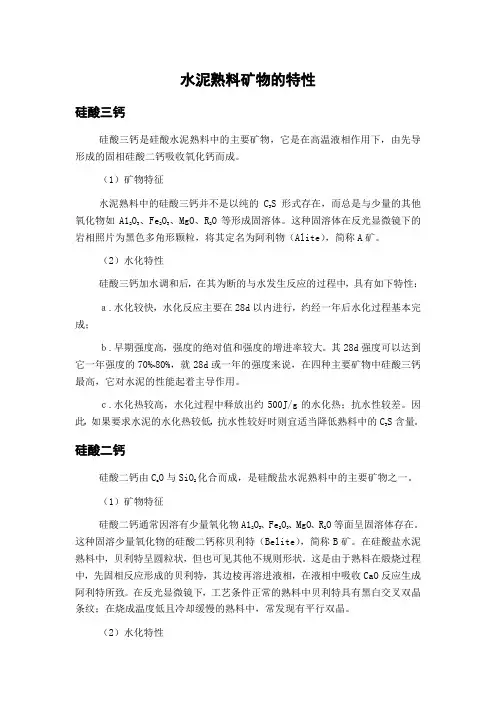

水泥熟料矿物的特性硅酸三钙硅酸三钙是硅酸水泥熟料中的主要矿物，它是在高温液相作用下，由先导形成的固相硅酸二钙吸收氧化钙而成。
（1）矿物特征水泥熟料中的硅酸三钙并不是以纯的C3S形式存在，而总是与少量的其他氧化物如A12O3、Fe2O3、MgO、R2O等形成固溶体。
这种固溶体在反光显微镜下的岩相照片为黑色多角形颗粒，将其定名为阿利物（Alite），简称A矿。
（2）水化特性硅酸三钙加水调和后，在其为断的与水发生反应的过程中，具有如下特性：ａ.水化较快，水化反应主要在28d以内进行，约经一年后水化过程基本完成；ｂ.早期强度高，强度的绝对值和强度的增进率较大。
其28d强度可以达到它一年强度的70%~80%，就28d或一年的强度来说，在四种主要矿物中硅酸三钙最高，它对水泥的性能起着主导作用。
ｃ.水化热较高，水化过程中释放出约500J/g的水化热；抗水性较差。
因此，如果要求水泥的水化热较低，抗水性较好时则宜适当降低熟料中的C3S含量。
硅酸二钙硅酸二钙由Ca O与SiO2化合而成，是硅酸盐水泥熟料中的主要矿物之一。
（1）矿物特征硅酸二钙通常因溶有少量氧化物A12O3、Fe2O3、MgO、R2O等面呈固溶体存在。
这种固溶少量氧化物的硅酸二钙称贝利特（Belite），简称B矿。
在硅酸盐水泥熟料中，贝利特呈圆粒状，但也可见其他不规则形状。
这是由于熟料在煅烧过程中，先固相反应形成的贝利特，其边棱再溶进液相，在液相中吸收CaO 反应生成阿利特所致。
在反光显微镜下，工艺条件正常的熟料中贝利特具有黑白交叉双晶条纹；在烧成温度低且冷却缓慢的熟料中，常发现有平行双晶。
（2）水化特性ａ.水化反应比C3S慢得多，至28d龄期仅水化20%左右，凝结硬化缓慢。
ｂ.早期强度低，但28d以后强度仍能较快增长，一年后其强度可以赶上甚至超过阿利特的强度.ｃ.水化热250J/g，是四种矿物中最小者；抗水性好，因而对大体积工程或处于侵蚀性大的工程用水泥，适当提高贝利特含量，降低阿利特含量是有利的。
熟料化学成分、矿物组成及各率值之间可按公式进行相互换算。
（1）由矿物组成换算化学成分SiO2=0.2631C3S+0.3488C2SAl2O3=0.3773C3A+0.2098C4AFFe2O3=0.3286C4AFCaO=0.7369C3S+0.6512C2S+0.6227C3A+0.4616C4AF+0.4119CaSO4(2)由熟料率值换算化学成分Fe2O3=∑/[(2.8KH+1)（P+1）n+2.65P+1.35]Al2O3=P×Fe2O3SiO2=n(Al2O3+Fe2O3)CaO=∑-(SiO2+Al2O3+Fe2O3)式中∑为上述四种化学成分之合计。
（3）由已知矿物组成换算率值KH=(C3S+0.8838C2S)/(C3S+1.3256C2S)n=(C3S+1.3256C2S)/(1.4341C3A+2.0464C4AF)P=1.1501C3A/C4AF+0.6383(4)由已知化学成分换算矿物组成当P＞0.64时，C3S=4.07(CaO-fCaO)-7.6SiO2-6.72Al2O3-1.43Fe2O3-2.86SO3C2S=8.6SiO2+5.07Al2O3+1.07Fe2O3+2.15SO3-3.07CaO=2.87SiO2-0.754C3S C3A=2.65Al2O3-1.69Fe2O3=2.65(Al2O3-0.64Fe2O3)C4AF=3.04Fe2O3CaSO4=1.7SO3当P≤0.64时，C3S=4.07CaO-7.6SiO2-4.47Al2O3-2.86Fe2O3-2.86SO3C2S=8.6SiO2+3.38Al2O3+2.15Fe2O3+2.15SO3-3.07CaO=2.87SiO2-0.754C3SC2F=1.7(Fe2O3-1.57Al2O3)C4AF=4.77Al2O3CaSO4=1.7SO3(5)由已知化学成分及率值换算矿物组成C3S=3.8SiO2(3KH-2)C2S=8.61SiO2(1-KH)当P＞0.64时，C3A=2.65(Al2O3-0.64Fe2O3)C4AF=3.04Fe2O3当P≤0.64时，C4AF=4.77Al2O3C2F=1.7Fe2O3(1-1.57P)以上计算，均系指生产普通硅酸盐水泥，熟料矿物主要由C3S、C2S、C3A、C4AF组成而言。
硅酸盐水泥熟料中四种矿物成分的分子式硅酸盐水泥熟料是一种重要的建筑材料，其主要成分是四种矿物，包括三钙硅酸盐（C3S）、二钙硅酸盐（C2S）、三钙铝酸盐（C3A）和四钙铝酸盐（C4AF）。
这些矿物的分子式和性质对水泥的性能有着重要影响。
本文将详细介绍这四种矿物的分子式、结构和性质。
一、三钙硅酸盐（C3S）1. 分子式：Ca3SiO52. 结构：三钙硅酸盐是由三个氧化钙离子和一个硅酸根离子组成的。
其晶体结构为立方晶系，每个氧化钙离子都被六个硅酸根离子所包围。
在水泥生产过程中，三钙硅酸盐是最常见的矿物之一，占据了约50%的比例。
3. 性质：三钙硅酸盐具有较高的活性和强度，它可以在水中迅速反应生成水化产物，并且可以形成坚实的胶凝体。
此外，三钙硅酸盐的结构稳定性较高，能够在高温下保持其结构完整性。
二、二钙硅酸盐（C2S）1. 分子式：Ca2SiO42. 结构：二钙硅酸盐是由两个氧化钙离子和一个硅酸根离子组成的。
其晶体结构为四方晶系，每个氧化钙离子都被四个硅酸根离子所包围。
在水泥生产过程中，二钙硅酸盐占据了约25%的比例。
3. 性质：与三钙硅酸盐相比，二钙硅酸盐的反应速度较慢，但其水化产物的强度较高。
此外，二钙硅酸盐可以在低温下形成水化产物，并且具有较好的耐久性。
三、三钙铝酸盐（C3A）1. 分子式：Ca3Al2O62. 结构：三钙铝酸盐是由三个氧化钙离子和两个氧化铝离子组成的。
其晶体结构为六方晶系，在水泥生产过程中占据了约10%的比例。
3. 性质：三钙铝酸盐具有较高的反应性，可以在短时间内迅速反应生成水化产物。
此外，三钙铝酸盐还可以与硫酸钙等其他物质反应生成硬化物，但其水化产物的强度较低。
四、四钙铝酸盐（C4AF）1. 分子式：Ca4Al2Fe2O102. 结构：四钙铝酸盐是由四个氧化钙离子、两个氧化铝离子和两个氧化铁离子组成的。
其晶体结构为六方晶系，与三钙铝酸盐相似，在水泥生产过程中占据了约10%的比例。
硅酸盐水泥熟料的矿物组成
硅酸盐水泥熟料是制备硅酸盐水泥的基础材料，其矿物组成决定了硅酸盐水泥的性质和用途。
本文将介绍硅酸盐水泥熟料的主要矿物组成及其特点。
1. 水泥熟料中的熟料矿物
硅酸盐水泥熟料主要由三种矿物组成：熟料矿物、自由氧化物和无定形物质。
熟料矿物是硅酸盐水泥熟料中最主要的矿物，占据了总量的60%~80%。
主要有以下几种：
（1）C3S：三钙硅酸盐，是水泥中最主要的矿物，占据了熟料矿物的50%~60%。
在水泥生产过程中，C3S是最先形成的矿物，其反应速度也最快。
（4）C4AF：四钙铁酸盐，是水泥中的次要成分，占据了熟料矿物的10%~15%。
C4AF主要负责水泥的染色作用，对于颜色要求较高的水泥产品来说非常重要。
2. 自由氧化物
自由氧化物是硅酸盐水泥熟料中的次要成分，包括铁氧化物（Fe2O3）、铝氧化物（Al2O3）和钙氧化物（CaO）。
这些物质通常以氧化物的形式存在于水泥熟料中，相对于熟料矿物，其数量比较少，占据了总量的2%~10%。
3. 无定形物质
无定形物质指的是那些化学组成不确定的物质，通常是由烧结时残留的氟化物、氯化物、碳酸盐、硫酸盐等物质组成，其数量通常比较少，占据了总量的1%~3%。
以上就是硅酸盐水泥熟料的主要矿物组成及其特点，不同的熟料矿物和自由氧化物的组成比例和特性，决定了硅酸盐水泥的性质和用途。
为了获得满足特定需求的水泥产品，生产厂家在生产过程中可以进行配方调整和生产工艺的改进，以达到满足市场需求的目的。

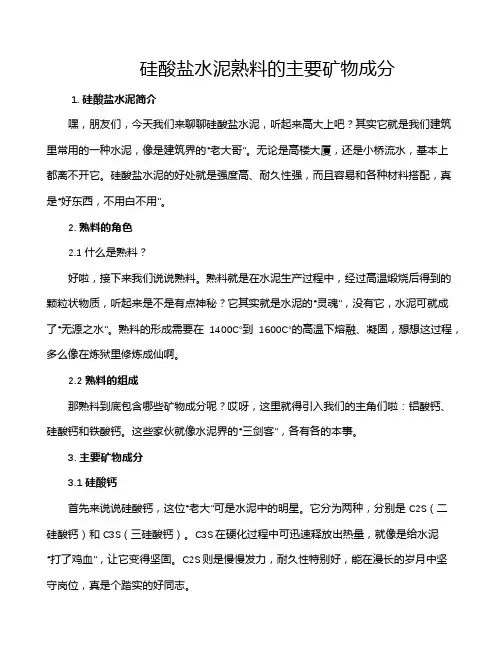

硅酸盐水泥熟料的主要矿物成分1. 硅酸盐水泥简介嘿，朋友们，今天我们来聊聊硅酸盐水泥，听起来高大上吧？其实它就是我们建筑里常用的一种水泥，像是建筑界的“老大哥”。
无论是高楼大厦，还是小桥流水，基本上都离不开它。
硅酸盐水泥的好处就是强度高、耐久性强，而且容易和各种材料搭配，真是“好东西，不用白不用”。
2. 熟料的角色2.1 什么是熟料？好啦，接下来我们说说熟料。
熟料就是在水泥生产过程中，经过高温煅烧后得到的颗粒状物质，听起来是不是有点神秘？它其实就是水泥的“灵魂”，没有它，水泥可就成了“无源之水”。
熟料的形成需要在1400℃到1600℃的高温下熔融、凝固，想想这过程，多么像在炼狱里修炼成仙啊。
2.2 熟料的组成那熟料到底包含哪些矿物成分呢？哎呀，这里就得引入我们的主角们啦：铝酸钙、硅酸钙和铁酸钙。
这些家伙就像水泥界的“三剑客”，各有各的本事。
3. 主要矿物成分3.1 硅酸钙首先来说说硅酸钙，这位“老大”可是水泥中的明星。
它分为两种，分别是C2S（二硅酸钙）和C3S（三硅酸钙）。
C3S在硬化过程中可迅速释放出热量，就像是给水泥“打了鸡血”，让它变得坚固。
C2S则是慢慢发力，耐久性特别好，能在漫长的岁月中坚守岗位，真是个踏实的好同志。
3.2 铝酸钙接下来，铝酸钙来登场。
它的化学式是C3A（三铝酸钙），这个家伙对水泥的早期强度可有着显著影响。
但是，铝酸钙的脾气有点怪，跟水反应时可会释放出热量，所以在水泥中得小心使用，别让它一时冲动，搞得大家手忙脚乱。
3.3 铁酸钙最后就是铁酸钙了，C4AF（四铁酸钙）这位兄弟的出现可为水泥增添了一抹“黑色幽默”。
它虽然在水泥中的比例不大，但可千万别小看它，铁酸钙的存在不仅能提升水泥的抗压强度，还能让水泥的颜色更好看，简直就是“黑马”。
4. 总结好了，亲爱的朋友们，今天关于硅酸盐水泥熟料的主要矿物成分就聊到这里。
硅酸钙、铝酸钙和铁酸钙这三位矿物成分，宛如水泥界的三位英雄，齐心协力，共同推动着建筑事业的发展。
