第四章硅酸盐水泥熟料矿物组成

硅酸盐水泥熟料的矿物组成在硅酸盐水泥熟料中，CaO、SiO2、Al2O3、Fe2O3等并不是以单独的氧化物存在，而是以两种或两种以上的氧化物反响组合成各种不同的氧化物集合体，即以多种熟料矿物的形态存在。

这些熟料矿物结晶细小，通常为30～60um，因此，可以说硅酸盐水泥熟料是一种多矿物组成的、结晶细小的人造岩石。

1．熟料的矿物组成硅酸盐水泥熟料中的主要矿物有以下四种：硅酸三钙：3CaO·SiO2简写成C3S硅酸二钙：2CaO·SiO2 简写成C2S铝酸三钙：3CaO·Al2O3 简写成C3A铁铝酸四钙：4CaO·Al2O3·Fe2O3简写成C4AF另外，还有少量的游离氧化钙〔ƒ-CaO〕、方镁石〔即结晶氧化镁〕、含碱矿物以及玻璃体等。

硅酸三钙和硅酸二钙合称硅酸盐矿物，约占75%左右，要求最低为66%以上,它们是熟料的主要组分。

铝酸三钙和铁铝酸四钙合称熔剂矿物，约占22%左右。

硅酸盐矿物和熔剂矿物总和约占95%左右。

对于中等水化热、中等抗硫酸盐水泥熟料中的C3A≤％，C3S ＜％；高抗硫酸盐的水泥熟料中的C3A≤％，C3S＜％。

硅酸三钙和硅酸二钙都是硅酸盐矿物，硅酸盐水泥熟料的名称也由此而来。

在煅烧过程中，铝酸三钙和铁铝酸四钙与氧化镁、碱等在1250～1280℃开始会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为熔剂性矿物。

四种主要矿物的含量一般范围及国内外局部水泥生产企业生产数据见表4-2。

表4-2 熟料矿物含量范围〔%〕〔1〕硅酸三钙①形成条件及其存在形式硅酸三钙是硅酸水泥熟料中的主要矿物，通常，它是在高温液相作用下，由先导形成的固相硅酸二钙吸收氧化钙而成。

现代研究及测试技术一致证明：水泥熟料中的硅酸三钙并不是以纯的C3S形式存在，而总是与少量的其他氧化物如A12O3、Fe2O3、MgO、R2O等形成固溶体。

这种固溶体在反光显微镜下的岩相照片为黑色多角形颗粒，将其定名为阿利物〔Alite〕，简称A矿。

硅酸盐水泥熟料矿物组成及其配料计算第一节硅酸盐水泥熟料矿物组成如前所述，硅酸盐水泥熟料是以适当成分的生料烧到部分熔融，所得以硅酸钙为主要成分的烧结块。

因此，在硅酸盐水泥熟料中CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在，而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。

其结晶细小，一般为30-60μm 。

因此可见，水泥熟料是一种多矿物组成的结晶细小的人工岩石。

它主要有以下四种矿物：硅酸三钙3Ca0.Si02 ，可简写为C3S ；硅酸二钙2Ca0.Si02 ，可简写为C2S ；铝酸三钙3Ca0.A1203 ，可简写为 C 3 A ；铁相固溶体通常以铁铝酸四钙4Ca0 . A1203 . Fe203 作为代表式，可简写成C4AF,此外，还有少量游离氧化钙(f-Ca0 ) 、方镁石（结晶氧化镁）、含碱矿物及玻璃体。

通常熟料中C3S 和C2S 含量约占75 ％左右，称为硅酸盐矿物。

C3A 和C4AF 的理论含量约占22 ％左右。

在水泥熟料锻烧过程中,C3A 和C4AF 以及氧化镁、碱等在1250℃- 1280℃会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。

一•硅酸三钙C3S是硅酸盐水泥熟料的主要矿物。

其含量通常为50％左右，有时甚至高达60％以上。

纯C3S只有在2065-1250℃温度范围内才稳定。

在2065℃以上不一致熔融为Ca0 和液相；在1250℃以下分解为C2S 和Ca0 ，但反应很慢，故纯C3S 在室温可呈介稳状态存在。

C3S 有三种晶系七种变型：1070 ℃1060 ℃990 ℃960 ℃920 ℃520 ℃R ←―→ MⅢ ←―→ MⅡ ←―→ MⅠ ←―→～T Ⅲ ←―→ T Ⅱ ←―→ T ⅠR 型为三方晶系，M 型为单斜晶系，T 型为三斜晶系，这些变型的晶体结构相近。

但有人认为,R 型和M ，型的强度比T 型的高。

在硅酸盐水泥熟料中, C3S 并不以纯的形式存在，总含有少量氧化镁、氧化铝、氧化铁等形成固溶液，称为阿利特(Alite ）或 A 矿。

通用硅酸盐水泥的定义及其熟料的主要矿物成分
通用硅酸盐水泥是一种常见的水泥类型，也称为普通硅酸盐水泥。

它
是一种由熟料和适量石膏混合而成的粉末状物质，通过加入适量的水
与其反应产生强度较高的固体材料。

通用硅酸盐水泥具有较高的强度、优良的耐久性和化学稳定性，广泛应用于建筑、道路、桥梁等工程领域。

通用硅酸盐水泥的熟料主要由以下矿物成分组成：
1. 硅酸盐类矿物：主要包括三种：三钙硅酸盐(C3S)、二钙硅酸盐(C2S)和三钙铝骨架硅酸盐(C3AS)。

其中，C3S是最主要的成分，占总量的50%~70%，它具有快速凝结和早期强度高等特点；C2S占总量
20%~30%，具有缓慢凝结和后期强度高等特点；C3AS占总量
5%~10%，对提高早期强度有一定作用。

2. 铝酸盐类矿物：主要包括二钙铝骨架硅酸盐(C2AS)和四钙铝骨架硅
酸盐(C4AS)。

它们的作用是增加水泥的耐久性和化学稳定性。

3. 铁酸盐类矿物：主要包括三钙铁骨架硅酸盐(C3AF)。

它对水泥的强
度和颜色有一定影响。

以上这些矿物成分在水泥生产过程中，通过高温下的反应生成熟料。

通用硅酸盐水泥的性能取决于这些矿物成分的含量和比例，因此在生产过程中需要严格控制各种原材料的配比和加工工艺，以保证最终产品质量。

总之，通用硅酸盐水泥是一种常见的建筑材料，其主要成分为C3S、C2S、C3AS、C2AS、C4AS和C3AF等硅酸盐、铝酸盐和铁酸盐类矿物。

这些成分在高温下反应生成熟料，通过与适量水混合反应形成强度较高的固体材料。

控制各种原材料的配比和加工工艺，可以保证通用硅酸盐水泥的品质和性能。

硅酸盐水泥熟料的主要矿物组成及水化特点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!硅酸盐水泥熟料的主要矿物组成及水化特点硅酸盐水泥熟料作为水泥制备的重要原料，其主要矿物组成及水化特点对于水泥的性能和应用具有关键影响。

硅酸盐水泥熟料中四种矿物成分的分子式硅酸盐水泥熟料是一种重要的建筑材料，其主要成分是四种矿物，包括三钙硅酸盐（C3S）、二钙硅酸盐（C2S）、三钙铝酸盐（C3A）和四钙铝酸盐（C4AF）。

这些矿物的分子式和性质对水泥的性能有着重要影响。

本文将详细介绍这四种矿物的分子式、结构和性质。

一、三钙硅酸盐（C3S）1. 分子式：Ca3SiO52. 结构：三钙硅酸盐是由三个氧化钙离子和一个硅酸根离子组成的。

其晶体结构为立方晶系，每个氧化钙离子都被六个硅酸根离子所包围。

在水泥生产过程中，三钙硅酸盐是最常见的矿物之一，占据了约50%的比例。

3. 性质：三钙硅酸盐具有较高的活性和强度，它可以在水中迅速反应生成水化产物，并且可以形成坚实的胶凝体。

此外，三钙硅酸盐的结构稳定性较高，能够在高温下保持其结构完整性。

二、二钙硅酸盐（C2S）1. 分子式：Ca2SiO42. 结构：二钙硅酸盐是由两个氧化钙离子和一个硅酸根离子组成的。

其晶体结构为四方晶系，每个氧化钙离子都被四个硅酸根离子所包围。

在水泥生产过程中，二钙硅酸盐占据了约25%的比例。

3. 性质：与三钙硅酸盐相比，二钙硅酸盐的反应速度较慢，但其水化产物的强度较高。

此外，二钙硅酸盐可以在低温下形成水化产物，并且具有较好的耐久性。

三、三钙铝酸盐（C3A）1. 分子式：Ca3Al2O62. 结构：三钙铝酸盐是由三个氧化钙离子和两个氧化铝离子组成的。

其晶体结构为六方晶系，在水泥生产过程中占据了约10%的比例。

3. 性质：三钙铝酸盐具有较高的反应性，可以在短时间内迅速反应生成水化产物。

此外，三钙铝酸盐还可以与硫酸钙等其他物质反应生成硬化物，但其水化产物的强度较低。

四、四钙铝酸盐（C4AF）1. 分子式：Ca4Al2Fe2O102. 结构：四钙铝酸盐是由四个氧化钙离子、两个氧化铝离子和两个氧化铁离子组成的。

其晶体结构为六方晶系，与三钙铝酸盐相似，在水泥生产过程中占据了约10%的比例。

硅酸盐水泥熟料中的四种矿物成分的分子硅酸盐水泥熟料是由多种矿物成分组成的，其中包括四种主要的矿物成分：三钙硅酸盐（C3S）、双钙硅酸盐（C2S）、三钙铝酸盐（C3A）和四钙铝酸盐（C4AF）。

这些矿物成分对水泥的性能和特性有着重要影响。

下面将详细介绍这四种矿物成分的分子结构。

1. 三钙硅酸盐（C3S）三钙硅酸盐是水泥中最主要的矿物成分之一，占据了大约50%至60%的比例。

其化学式为Ca3SiO5，由氧化钙、氧化硅和氧原子组成。

三钙硅酸盐在高温下形成，其晶体结构为正交晶系。

每个晶胞中含有两个不同的晶体结构单元：六面体的Ca2+离子和四面体的SiO4基团。

2. 双钙硅酸盐（C2S）双钙硅酸盐是水泥中第二主要的矿物成分，占据了大约20%至30%的比例。

其化学式为Ca2SiO4，由氧化钙和氧化硅组成。

双钙硅酸盐在高温下形成，其晶体结构为三方晶系。

每个晶胞中含有两个不同的晶体结构单元：六面体的Ca2+离子和四面体的SiO4基团。

3. 三钙铝酸盐（C3A）三钙铝酸盐是水泥中第三主要的矿物成分，占据了大约5%至10%的比例。

其化学式为Ca3Al2O6，由氧化钙和氧化铝组成。

三钙铝酸盐在高温下形成，其晶体结构为六方晶系。

每个晶胞中含有两个不同的晶体结构单元：六面体的Ca2+离子和四面体的AlO4基团。

4. 四钙铝酸盐（C4AF）四钙铝酸盐是水泥中第四主要的矿物成分，占据了大约5%至10%的比例。

其化学式为Ca4Al2Fe2O10，由氧化钙、氧化铝和氧化铁组成。

四钙铝酸盐在高温下形成，其晶体结构为六方晶系。

每个晶胞中含有两个不同的晶体结构单元：六面体的Ca2+离子和四面体的AlO4基团、FeO4基团。

总之，硅酸盐水泥熟料中的四种主要矿物成分分别是三钙硅酸盐（C3S）、双钙硅酸盐（C2S）、三钙铝酸盐（C3A）和四钙铝酸盐（C4AF）。

这些矿物成分在高温下形成，其晶体结构各不相同，但都包含氧化钙和氧化硅或氧化铝等元素。

硅酸盐水泥熟料的矿物组成
硅酸盐水泥熟料是制备硅酸盐水泥的基础材料，其矿物组成决定了硅酸盐水泥的性质和用途。

本文将介绍硅酸盐水泥熟料的主要矿物组成及其特点。

1. 水泥熟料中的熟料矿物
硅酸盐水泥熟料主要由三种矿物组成：熟料矿物、自由氧化物和无定形物质。

熟料矿物是硅酸盐水泥熟料中最主要的矿物，占据了总量的60%~80%。

主要有以下几种：
（1）C3S：三钙硅酸盐，是水泥中最主要的矿物，占据了熟料矿物的50%~60%。

在水泥生产过程中，C3S是最先形成的矿物，其反应速度也最快。

（4）C4AF：四钙铁酸盐，是水泥中的次要成分，占据了熟料矿物的10%~15%。

C4AF主要负责水泥的染色作用，对于颜色要求较高的水泥产品来说非常重要。

2. 自由氧化物
自由氧化物是硅酸盐水泥熟料中的次要成分，包括铁氧化物（Fe2O3）、铝氧化物（Al2O3）和钙氧化物（CaO）。

这些物质通常以氧化物的形式存在于水泥熟料中，相对于熟料矿物，其数量比较少，占据了总量的2%~10%。

3. 无定形物质
无定形物质指的是那些化学组成不确定的物质，通常是由烧结时残留的氟化物、氯化物、碳酸盐、硫酸盐等物质组成，其数量通常比较少，占据了总量的1%~3%。

以上就是硅酸盐水泥熟料的主要矿物组成及其特点，不同的熟料矿物和自由氧化物的组成比例和特性，决定了硅酸盐水泥的性质和用途。

为了获得满足特定需求的水泥产品，生产厂家在生产过程中可以进行配方调整和生产工艺的改进，以达到满足市场需求的目的。

硅酸盐水泥熟料矿物组成及配料计算概述硅酸盐水泥熟料是一种重要的建筑材料，具有广泛应用的潜力。

了解其矿物组成和配料计算对于生产高质量的水泥熟料至关重要。

本文将概述硅酸盐水泥熟料的矿物组成以及配料计算的基本原理和步骤。

硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料是由多种矿物组成的复杂材料。

其中的主要矿物有以下几种：1.硅酸钙（C3S）：硅酸钙是硅酸盐水泥熟料中含量最高的成分，其化学式为Ca3SiO5。

它是水泥熟料中水化反应的主要产物之一，具有较高的强度和抗硫酸盐侵蚀性。

2.硅酸二钙（C2S）：硅酸二钙是硅酸盐水泥熟料中的第二大成分，其化学式为Ca2SiO4。

它在水化反应中释放的钙离子可以形成较弱的硬化产物，为水泥熟料的强度发挥了重要作用。

3.硷矾石（C4AF）：硷矾石是硅酸盐水泥熟料中的主要矿物之一，其化学式为Ca4Al2Fe2O10。

它对水泥的颜色和抗硫酸盐侵蚀性起着重要作用。

4.自由氧化钙（CaO）：自由氧化钙是水泥熟料中未水化的主要成分之一，它在水泥石中的比例直接影响到水泥的强度和活性。

除上述主要矿物组分外，硅酸盐水泥熟料中还可能含有少量的辅助矿物，如硅酸铝钙（C3A）和硅酸铝铁钙（C2AF）。

硅酸盐水泥熟料的配料计算硅酸盐水泥熟料的配料计算是指根据设定的熟料组分要求，计算所需的原料配比。

配料计算的目的是确保水泥熟料中各矿物的含量满足要求，从而获得所需的水泥特性。

配料计算的基本原理是根据各原料的化学成分和配比要求，利用化学计算方法确定每种原料的用量。

具体步骤如下：1.确定目标熟料组分要求：根据水泥的特性要求和生产工艺条件，确定所需的硅酸钙、硅酸二钙、硷矾石等成分的含量范围。

2.收集原料化学分析数据：收集原料供应商提供的化学分析数据，包括各成分的含量百分比。

3.计算原料用量：根据目标熟料组分要求和原料化学分析数据，使用化学计算方法计算每种原料的用量。

4.考虑原料变异性：由于原料的化学成分可能存在一定的变异性，因此在配料计算时需要考虑一定的余量，以确保实际生产的水泥熟料能够满足要求。

硅酸盐水泥的熟料矿物组成1. 什么是硅酸盐水泥？好啦，大家伙儿，今天我们来聊聊一个咱们生活中挺重要的东西——硅酸盐水泥。

听起来有点儿高大上吧？其实，它就在咱们身边，建筑物、道路，甚至是你家阳台的地砖，基本上都少不了它的身影。

那么，硅酸盐水泥到底是个啥呢？简单来说，它是一种能让混凝土和砂浆变得更坚固的材料。

就像是给这些建筑“大块头”穿上了厚厚的盔甲。

2. 熟料矿物的组成2.1 硅酸盐熟料的组成成分硅酸盐水泥的核心是熟料，这东西是水泥生产过程中的一大明星。

熟料主要由四种矿物组成，分别是：铝酸钙（C3A）、硅酸二钙（C2S）、硅酸三钙（C3S）和铁铝酸钙（C4AF）。

说起来，这四兄弟各有千秋，绝对不简单。

就像一个篮球队，虽然每个人的特点不同，但齐心协力才能赢得比赛。

2.2 各矿物的角色与特性首先，咱们得说说硅酸三钙（C3S），它可是熟料里的大力士，负责提供水泥的早期强度。

简单说，C3S就像是个能量饮料，喝了以后立马提神醒脑，让混凝土在刚浇筑的时候就能快速“发力”。

接下来是硅酸二钙（C2S），这小子就稳重多了。

它的强度增长比较慢，但后劲十足，能让混凝土在长期使用中保持稳定的强度，给人一种“长久之计”的感觉。

铝酸钙（C3A）在这里也不甘示弱，主要负责水泥的早期水化反应。

它的反应速度快，但要小心，C3A一旦遇到水，就像是个兴奋剂，反应起来可是相当剧烈的。

最后是铁铝酸钙（C4AF），这个家伙有点儿特别，虽然它的强度贡献不算多，但在水泥的颜色和耐火性上可是大有作为。

它就像是一个颜值担当，让水泥的外观更为美观。

3. 硅酸盐水泥的优势3.1 强度与耐久性所以，硅酸盐水泥的这几位矿物兄弟，结合在一起，构成了一个非常强大的团队。

它们的配合让水泥的强度和耐久性都变得异常出色。

简单来说，水泥越强，建筑就越结实，住得也更安心。

真是“千里之行，始于足下”，一袋好水泥，能为一栋大楼打下坚实的基础。

3.2 环保与经济性而且，硅酸盐水泥在环保方面也没闲着。

硅酸盐水泥熟料中主要矿物成分
硅酸盐水泥是一种极具应用前景的水泥，也是世界上使用最广泛的水泥种类之一。

熟料是制造水泥的基本原料，其主要组成由硅酸盐水泥主要矿物成分，其混合物具有固定组成比例，矫正熟料中的高熔点氧化物、低温氧化物以及其他次级矿物组成以影响水泥的性能。

硅酸盐水泥的主要成分主要有：石灰、碳酸钙、硅酸钠和硅酸钙等。

石灰是水泥最重要的组成部分，一般占整个水泥总重量的55％－65％；而碳酸钙一般占水泥总重量的20％－25％；硅酸钠和硅酸钙一般占水泥总重量的10％－15％。

其中，石灰成分是硅酸盐水泥的主要成分，主要来源于碳酸石灰石等独特的自然岩物，经过烧制加工处理后，可以与另外的矿物质结合在一起形成水泥。

另外，碳酸钙、硅酸钠和硅酸钙均可使水泥具有较好的水化反应，也是提高水泥性能的关键组成部分，这些无成分都是硅酸盐水泥熟料中的重要成分，可以明显提高水泥的压缩强度和耐抗性能。

综上所述，硅酸盐水泥熟料中主要矿物成分主要有石灰、碳酸钙、硅酸钠和硅酸钙，是水泥制备和性能提高的重要矿物质。

硅酸盐水泥熟料的组成一.熟料的化学组成硅酸盐水泥熟料主要由CaO,SiO2, AI2O3和Fe2O3四种氧化物组成,通常在熟料中占95%左右。

同时还含有5%的少量氧化物,如MgO,SO3,以及碱K2O、Na2O。

氧化物对熟料的锻烧和水泥性质的影响：CaO是水泥熟料中最主要成份, SiO2含量较多, AI2O3和Fe2O3含量较少.在水泥熟料中,氧化钙、氧化硅、氧化铝和氧化铁不是以单独的氧化物存在,而是经高温锻烧后,以两种或两种以上的氧化物反应生成多种矿物集合体,其结晶细小,因此熟料是一种多矿物组成的结晶细小的人造岩石。

硅酸盐水泥熟料主要由下面四种矿物组成：硅酸三钙：3CaO.SiO2.简写为:C3S硅酸二钙:：2CaO.SiO2.简写为:C2S铝酸三钙：3CaO.AI2O3,.简写为:C3A铁铝酸四钙：4CaO.Al2O3.Fe2O3,简写为:C4AF硅酸盐水泥熟料中,以上四种矿物占95%以上,硅酸盐矿物C3S和C2S含量约占75%左右,熔剂矿物C3A和C4AF含量约占22%左右,在锻烧过程中,C3A和C4AF与氧化镁、碱等,在1250-1280℃开始,会逐渐熔融成液相,以促进C3S的顺利形成,故称为熔剂矿物。

二.熟料的矿物组成1.硅酸三钙:主要由硅酸二钙和氧化钙反应生成,是硅酸盐水泥熟料的主要矿物,其含量通常为50%左右,有的高达60%以上,纯C3S只在2065-1250℃温度范围内稳定,在2065℃以上一致熔融为CaO和液相,在1250℃以下分解为C2S和CaO,实际上C3S的分解反应进行得比较缓慢,致使纯C3S在室温下可以呈介稳状态存在。

在硅酸盐水泥熟料中,硅酸三钙并不以纯的形式存在,总含有少量的其它氧化物如氧化镁、氧化铝等形成固熔体,称为阿利特或A矿,纯硅酸三钙颜色洁白,当熟料中含有少量氧化铬Cr2O3时,阿利特呈绿色,含氧化钴时,随钴的价数不同,可得浅兰色或玫瑰色,阿利特的密度为3.14-3.25g/cm3。

硅酸盐水泥熟料主要由氧化钙（CaO，简写为C）、二氧化硅（SiO2简写为S）、氧化铝（Al2O3简写A）和氧化铁（Fe2O3简写为F）四种氧化物组成。

通常这四种氧化物总量在熟料中占95％以上。

每种氧化物含量虽然不是固定不变，但其含量变化范围很小，水泥熟料中除了上述四种主要氧化物以外，还有含量不到5％的其他少量氧化物，如氧化镁、氧化钛、三氧化硫等。

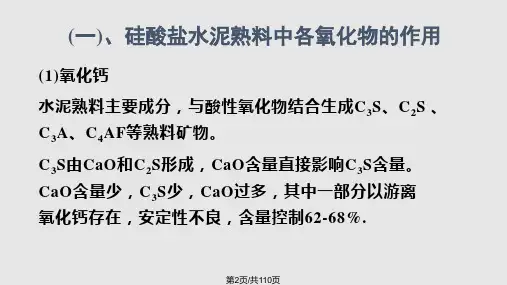

氧化钙是熟料中最主要的成分，它与熟料中其他氧化物如Si02、A1203、Fe203等发生化学反应，生成熟料矿物如硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙等。

一般情况下，随着熟料中CaO含量的增加，熟料中矿物成分C3S含量增大，从而可以提高水泥的强度。

但是CaO的含量不是越多越好，而是有一个最佳含量，即与SiO2、A1203、Fe203等氧化物化合后没有剩余的CaO存在的量。

假如CaO含量超过其他氧化物与之化合所需的量，则多余的CaO会以游离状态存在于熟料中，从而影响水泥的体积安定性。

二氧化硅也是硅酸盐水泥熟料中最主要化学成分之一。

它在高温下与CaO发生反应，生成硅酸盐矿物硅酸三钙和硅酸二钙。

假如熟料中SiO2含量低，生成的硅酸盐矿物量就减少，从而影响水泥的强度。

另外SiO2含量对熟料煅烧也会产生很大影响。

熟料中氧化铝可以与CaO、Si02、Fe203发生反应，生成铝酸三钙和铁铝酸四钙。

当A1203含量增加时，水泥的凝聚、硬化速度加快，但是水泥后期强度增长缓慢，并且降低了水泥的抗硫酸盐性能。

A1203含量高的水泥，在水化时放热快，而且水泥的水化热较大。

氧化铁也是熟料中重要的化学成分之一，可以与CaO、A1203反应生成铁铝酸四钙。

增加熟料中的Fe203含量，可以降低水泥熟料的熔融温度，但会导致水泥水化和硬化速度变慢。

其他少量氧化物的存在，也会不同程度地影响着硅酸盐水泥熟料的煅烧过程和水泥性能。

2.2硅酸盐水泥熟料矿物组成在水泥熟料中，氧化钙、二氧化硅、氧化铝和氧化铁等都不是以单独的氧化物形式存在，而是经过高温煅烧后，两种或两种以上的氧化物反应生成的多种矿物集合体，其结晶细小，通常为30～60μm。

第二期质量培训材料之一水泥质量控制基础知识一、硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料中的主要矿物有以下四种：C3S、C2S、C3A、C4AF，另外还有少量的f-CaO、方镁石、含碱矿物、玻璃体。

通常，熟料中C3S+C2S含量75%左右，C3A+C4AF含量22%左右。

1、C3S含量通常占熟料的50%以上，其特点：水化较快，早期强度高，强度增进就率大，干缩性、抗冻性较好，但水化热较高，抗水性差，抗硫酸盐浸蚀能力较差。

C3S形成需要较高的烧成温度和较长的烧成时间，含量过高，烧成困难，易导致f-CaO增多，熟料质量下降。

2、C2S含量通常分熟料的20%左右，其特点：水化较慢，早期强度低，水化热低，体积干缩小，抗水性和抗硫盐日浸蚀能力好，后期强度增进快。

3、C3AC3A水化速度、凝结硬化很快，放热多，硬化快，早期强度较高，但绝对值不高，后期几乎不再增长，甚至倒缩，C3A干缩变形大，抗硫酸盐性能差，脆性大，耐磨性差。

4、C4AFC4AF水化速度早期介于C3A与C3S之间，早期强度类似于C3A但后期还能不断增长，水化热低，干缩变形小，耐磨、抗冲击、抗硫酸盐浸蚀能力强。

5、f-CaO、MgOf-CaO在高温下死烧形成，水化很慢，一般加水3天后才反应有尽有，反应体积膨胀97.9%产生应力，造成水泥石破坏。

MgO少量可与熟料矿物固溶，对降低烧成温度、增加液相数量，改善熟料色泽有好处，但超过一定量后，未固溶部分水化很慢，要几个月甚至几年才与水反应，生产Mg（OH）2，体积膨胀148%，导致水泥安定性不良。

二、水泥生产质量控制水泥制成的控制项目，一般有水泥的细度、三氧化硫、烧失量、物料的配合比（混合材料、石膏的掺加量）、凝结时间、安定性、强度等。

（一）控制项目1.入磨物料的配比：目前生产的水泥品种中除硅酸盐水泥外，其余各种水泥均由硅酸盐水泥熟料、石膏和混合材料组成，它们之间的配比关系着生产水泥的品种、标号和物理性能。

硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反响速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。

硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。

2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反响速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。

硅酸二钙是决定硅酸盐水泥后期强度的矿物。

3、铝酸三钙遇水时水化反响极快，水化热很大，水化产物的强度很低。

铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。

由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物〞。

4、铁铝酸四钙遇水时水化反响速度快，水化热低，水化产物的强度也很低。

由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物〞。

硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。

掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。

2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥〔简称矿渣水泥〕，代号P·S。

3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥〔简称火山灰水泥〕，代号P·P。

4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥〔简称粉煤灰水泥〕,代号P·F。

5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥〔简称复合水泥〕，代号P·C。

除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。

硅酸盐水泥熟料中四种矿物成分
硅酸盐水泥熟料是水泥生产中的重要原料之一，其主要成分是四种矿物质。

这四种矿物质分别是矿物三钙硅酸盐、矿物四钙硅酸盐、铝酸盐和铁酸盐。

矿物三钙硅酸盐是硅酸盐水泥熟料中含量最高的一种矿物质，其化学式为3CaO·SiO2。

它是水泥中最重要的成分之一，具有较高的反应性和较快的水化速度，可以促进水泥的早期强度发展。

矿物四钙硅酸盐是硅酸盐水泥熟料中含量次高的一种矿物质，其化学式为4CaO·Al2O3·Fe2O3·SiO2。

它具有较低的反应性和较慢的水化速度，但可以促进水泥的晚期强度发展。

铝酸盐是硅酸盐水泥熟料中含量较低的一种矿物质，其化学式为3CaO·Al2O3。

它可以提高水泥的早期强度和抗硫酸盐侵蚀性能，但对水泥晚期强度的发展影响较小。

铁酸盐是硅酸盐水泥熟料中含量最低的一种矿物质，其化学式为4CaO·Al2O3·Fe2O3。

它对水泥的早期强度和晚期强度发展都有一定的促进作用，同时还可以提高水泥的耐久性。

总之，这四种矿物质在硅酸盐水泥熟料中各自发挥着不同的作用，对水泥的性能和品质都有着重要的影响。
