电路单元测试题

一、选择题1．国际单位制中电压的单位符号是V ，如果用国际单位制基本单位的符号来表示，正确的是（ ） A ．A Ω⋅ B ．1J C -⋅C ．213kg m A s --⋅⋅⋅D ．13kg m A s --⋅⋅⋅ C解析：C由F ma =，可得F 的单位为2kg m s -⋅⋅，由W Fx =可得，W 的单位为22kg m s -⋅⋅。

再由q It =，可得q 的单位为A s ⋅，最后由W U q=可得，电压的单位为213kg m A s --⋅⋅⋅。

故选C 。

2．由相同材料制成的两根长度相同、粗细均匀的电阻丝a 、b ，它们的伏安特性曲线如图所示，下列说法正确的是（ ）A ．图线表示电阻丝的阻值与电压成正比B ．两电阻丝都是非线性元件C ．a 电阻丝的阻值小于b 电阻丝D ．a 电阻丝的横截面积小于b 电阻丝D解析：DA ．电阻的大小与电压、电流无关，A 错误；B ．两电阻丝的伏安特性曲线都是直线，所以都是线性元件，B 错误；C ．图线的斜率表示电阻的倒数，a 电阻丝图线的斜率小于b 电阻丝图线的斜率，所以a 的电阻大于b 的电阻，C 错误；D ．a 电阻丝的电阻大于b 电阻丝的电阻，由电阻定律lR Sρ=知，长度相同，材料相同，可知a 的横截面积小，b 的横截面积大，D 正确。

故选D 。

3．把两根同种材料的电阻丝分别连在两个电路中，A 电阻丝的长度为L ，直径为d ，B 电阻丝长度为2L ，直径为2d 。

要使A 、B 电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（ ） A ．U A ∶U B ＝1∶1 B ．U A ∶U B 2∶1 C ．U A ∶U B 2∶2 D ．U A ∶U B ＝2∶1B解析：B 根据电阻定律l R Sρ=可得222421A B L d R L R d ππ== 根据2U P R= 可得21A AB B U R U R == 故选B 。

4．如图所示，1R 和2R 是材料相同、厚度相同、上下表面均为正方形的导体，但2R 的尺寸比1R 要小，通过导体的电流方向如图中箭头所示，假设1R 边长为4L ，2R 边长为L ，若1R 的电阻值为8Ω，则2R 的阻值为（）A ．2ΩB ．8ΩC ．32ΩD ．64ΩB解析：B设导体的电阻率为ρ，厚度为d ，边长为L ，则由电阻定律得1L L R S Ld dρρρ=== R 与边长L 无关，故128ΩR R ==故选B 。

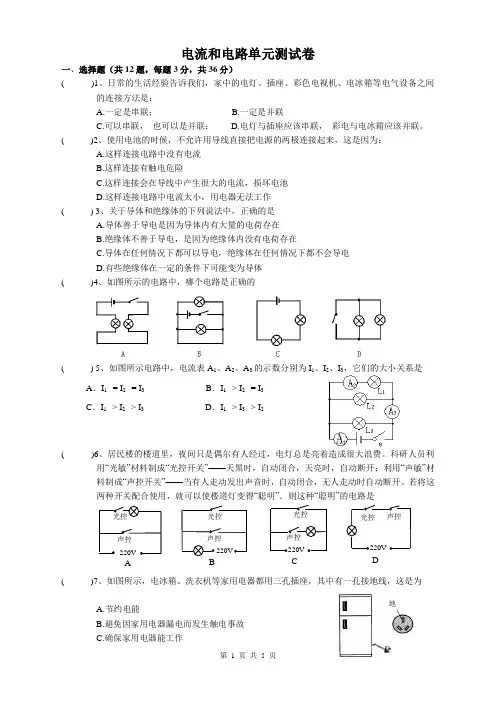

电流和电路单元测试卷一、选择题（共12题，每题3分，共36分）( )1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是： A.一定是串联； B.一定是并联C.可以串联， 也可以是并联；D.电灯与插座应该串联， 彩电与电冰箱应该并联。

( )2、使用电池的时候，不允许用导线直接把电源的两极连接起来，这是因为：A.这样连接电路中没有电流B.这样连接有触电危险C.这样连接会在导线中产生很大的电流，损坏电池D.这样连接电路中电流太小，用电器无法工作( ) 3、关于导体和绝缘体的下列说法中，正确的是A.导体善于导电是因为导体内有大量的电荷存在B.绝缘体不善于导电，是因为绝缘体内没有电荷存在C.导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D.有些绝缘体在一定的条件下可能变为导体( )4、如图所示的电路中，哪个电路是正确的( ) 5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是A ．I 1 = I 2 = I 3B ．I 1 > I 2 = I 3C ．I 1 > I 2 > I 3D ．I 1 > I 3 > I 2( )6、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、如图所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为A.节约电能B.避免因家用电器漏电而发生触电事故C.确保家用电器能工作A BC D地D.延长家用电器的使用寿命( )8、甲、乙两同学在做实验时，把电流表的“+”和 “0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是 A ． 1.4 A B ． 0.24 A C ． 0.26 A D ． 0.28 A( )9、如下图所示的电路中，有可能造成电源和电流表都损坏的是( )10、下列四组物体中，都属于绝缘体的一组是A ．碳棒、人体、大地B ．水银、铜丝、铁块C ．陶瓷、干木、塑料 C ．大地、人体、陶瓷( ) 11、（多选）在如图所示的电路中，灯泡L 1和L 2完全相同，当S 、S 1、S 2 都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是 A.两个灯泡中的电流相同，都等于0.27安 B.无论断开S 1或S 2，电流表的读数都是0.54安 C.无论断开S 1或S 2，电流表的读数都是0.27安D.电流表的读数是干路电流，大小是大于或等于L 1、L 2电流之和( ) 12、（多选）下列说法中正确的是A.电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的B.串联电路中电流处处都相等C.在并联电路中的两盏灯，通过每盏灯的电流不可能一样D.并联电路里，干路中的电流等于各支路中的电流之和二、填空题（每空1分，共23分）13、一个完整的电路是由提供电能的_______、消耗电能的____________、控制电路通断的_______和提供电的流动路径的__________四部分组成的。

电流和电路单元测试题含答案一、电流和电路选择题1．下列估计最接近实际的是（）A. 高速公路上小汽车正常行驶的速度是120m/sB. 教室里的日光灯正常发光时的电流约为40mAC. 捡起掉在地上的物理书所做的功约为2JD. 一名中学生站在地面上，对地面的压强约为500Pa【答案】C【解析】【解答】解：A、高速公路上的小汽车行驶速度可以达到120km/h．故A不符合实际；B、教室里的日光灯正常发光时的电流约为100mA左右，故B不符合实际；C、一本书的重力在2.5N左右，课桌的高度在0.8m左右，将一本掉在地上的物理书捡起放到课桌上所做的功约为W=Gh=2.5N×0.8m=2J．故C符合实际；D、中学生的体重在G=500N左右，对地面的压力F=G=500N，双脚与地面的接触面积在S=500cm2=0.05m2左右，站立在水平地面上时对地面的压强为p= = =1×104Pa．故D 不符合实际．故选C．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。

3．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

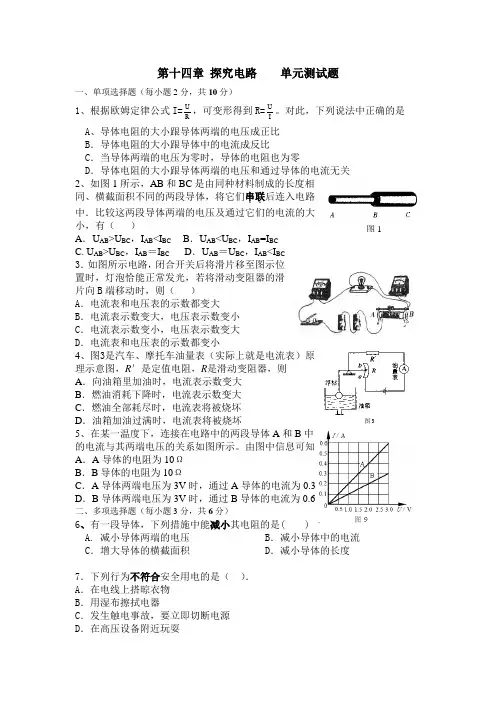

第十四章 探究电路 单元测试题一、单项选择题（每小题2分，共10分）1、根据欧姆定律公式I=R U ，可变形得到R=IU 。

对此，下列说法中正确的是 A 、导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关2、如图1所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串．联．后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ） A ． U AB >U BC ，I AB <I BC B ．U AB <U BC ，I AB =I BCC. U AB >U BC ，I AB ＝I BC D ．U AB ＝U BC ，I AB <I BC3．如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B 端移动时，则（ ）A ．电流表和电压表的示数都变大B ．电流表示数变大，电压表示数变小C ．电流表示数变小，电压表示数变大D ．电流表和电压表的示数都变小4、图3是汽车、摩托车油量表（实际上就是电流表）原理示意图，R ′是定值电阻，R 是滑动变阻器，则A ．向油箱里加油时，电流表示数变大B ．燃油消耗下降时，电流表示数变大C ．燃油全部耗尽时，电流表将被烧坏D ．油箱加油过满时，电流表将被烧坏5、在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示。

由图中信息可知（ ）A ．A 导体的电阻为10ΩB ．B 导体的电阻为10ΩC ．A 导体两端电压为3V 时，通过A 导体的电流为0.3AD ．B 导体两端电压为3V 时，通过B 导体的电流为0.6A二、多项选择题（每小题3分，共6分）6、有一段导体，下列措施中能减小其电阻的是( )A. 减小导体两端的电压 B ．减小导体中的电流C ．增大导体的横截面积D ．减小导体的长度7．下列行为不符合安全用电的是（ ）．A ．在电线上搭晾衣物B ．用湿布擦拭电器C ．发生触电事故，要立即切断电源D ．在高压设备附近玩耍图3三、填空与作图题（每小题2分，共16分）8、滑动变阻器是通过改变电阻丝接入电路的____________来改变接入电路的电阻值，从而改变电路中的电流。
