第十一章简单电路单元测试题一、选择题1.下列关于电流、电压、电源说法正确的是（）A. 有电源就一定有电压和电流B. 有电流则同时有电源和电压C. 有电压时同时有电源和电流D. 以上说法都不对2.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（）A. 电源中没有电流通过B. 用电器中有很大电流通过，容易烧坏用电器C. 电源中有很大电流通过，容易烧坏电源D. 电源正常工作，但用电器不能正常工作.3.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A. 用电器B. 电源C. 开关D. 导线4.如图所示的四个电路中，开关S闭合后会发生短路的电路是（）A. B.C. D.5.如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（）A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒6.某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（）A. B.C. D.7.若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

当开关S闭合后，会出现（）A. 电流表指针明显偏转B. 小灯泡发光C. 电压表指针明显偏转D. 电池被烧坏8.如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，需要门卫用按钮将栏杆抬起。

若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是( )A. B. C. D.9.下列说法正确的是（）A. 同种电荷互相吸引B. 电流表可以直接连在电源两极上C. 长度相同的两根铝线，粗的比细的电阻大D. 电路中有电流，电路两端就一定有电压10.如图所示，若要使R1、R2并联，则（）A. 只闭合S1B. 只闭合S3C. 只闭合S2、S3D. 只闭合S1、S211.刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图中最符合此卫生间电路特点的是（）A. B. C. D.12.如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（）A. B. C. D.13.如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A. 金属杆B. 瓷筒C. 电阻丝D. 金属滑片14.如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A. 电阻R短路B. 电阻R短路C. 灯L断路D. 灯L短路15.下列说法错误的是（）A. 摩擦起电的实质是电子从一个物体转移到另一个物体上B. 验电器的工作原理是同种电荷相互排斥C. 公路上的路灯同时亮同时灭，它们是串联在一起的D. 电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同二、填空题16.在国际单位制中，电流的单位是________，一节新干电池的电压________V。

1L 2L vs九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2并联，应( ） A ．闭合开关S 1、S 2,断开S 3 B ．闭合开关S 1、S 3,断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0。

4A 、I B =0。

26A ，则I C 的大小为 （ ）A ．0。

4AB ．0.26AC ．0.2AD ．0。

14A4、在用电压表测某电阻两端的电压时,若选用0～3V 的量程,测得的电压值为2。

2V ；若使用0～15V 量程,测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ) A ．2.2V B ．2。

0V C ．2。

1V D ．无法确定5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ） A ．电流表坏了或未接好 B ．L 1的灯丝烧断或灯座未接通 C ．L 2的灯丝烧断或灯座未接通 D ．电流表和L 1、L 2都坏了7、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时,两表示数的变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大,电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 8、如图所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则 A ．L 1两端的电压为3V B ．L 2两端的电压为3V C ．L 2两端的电压为2V D ．L 1两端的电压为5V9、如图所示的电路中,开关S 闭合后和闭合前的电压表的示数（ ） A 、不变 B 、增大 C 、减小 D 、无法确定10、如图所示电路，电源电压为6V ，电键K 闭合时,电压表示数为6V ，出现此现象的原因可能是（ ）A ．L 1短路或L 2断路B ．L 1断路或L 2短路C ．L 1和L 2都断路D ．L 1和L 2都短路 11、如图所示的四个电路中，属于并联电路的是（ ）第5题图第2题图第3题图AB C12、某同学采用如图所示电路做电学实验时,出现一处电路故障,以下分析正确的是（ ） A ．若电流表无示数,电压表有示数,则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数,则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 13、关于电路的说法错误的是( )A ．电源是提供电能的装置B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置 14、如图所示的各电路图中,能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是( ）15、如图所示,当开关S 闭合后，两只灯泡均发光,两表均有示数。

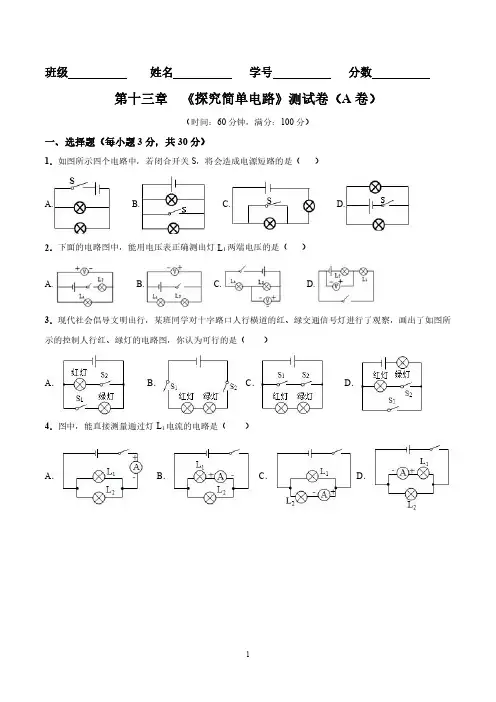

班级姓名学号分数第十三章《探究简单电路》测试卷（A卷）（时间：60分钟，满分：100分）一、选择题（每小题3分，共30分）1．如图所示四个电路中，若闭合开关S，将会造成电源短路的是（）A. B. C. D.2．下面的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.3．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．图中所示的电路中，闭合开关1S 和2S 后，下列分析正确的是（）A ．小灯泡亮、电铃响B ．小灯泡亮、电铃不响C ．小灯泡不亮，电铃响D ．小灯泡不亮，电铃不响6．如图所示的电路中，两个灯泡是串联状态的是（）A ．B ．C ．D ．7．如图所示，开关闭合后，电流表1A 、2A 、3A 的读数分别为1I 、2I 、3I ，则各表的读数关系为（）A ．123I I I ==B ．123I I I >>C ．123I I I <<D ．无法判断8．在图所示的电路中，闭合开关S ，三盏灯属于并联的电路是（）A ．B ．C ．D ．9．如图所示，若电源电压是3V，电压表的示数是1.8V，则L2两端的电压是（）A.4.8VB.1.8VC.3VD.1.2V10．图中的四个电路图中与如图实物图对应的是（）A. B. C. D.二、填空题（共30分）11．气球与羊毛衫相互摩擦后会吸引头发，这说明气球______；如果将两个带同种电荷的气球靠近时，会出现相互______的现象。

12．街上的路灯总是同时亮同时灭，它们之间的连接方式是________。

在如题图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。

若想让灯泡和电铃同时工作，需要闭合开关________；若同时闭合S1和S2，可以工作的用电器是________。

第11章简单电路单元测试一．选择题1．下列事例中，不属于静电现象的是（）A．蜜蜂飞行时，能吸引花粉B．花开时，会闻到扑鼻的花香C．雷雨时，天空中划过的闪电D．晴天时梳头时会看到头发随梳子飘动2．甲、乙两个轻质小球相互排斥，把与毛皮摩擦的橡胶棒靠近甲球时，甲球与橡胶棒相互吸引，则乙球（）A．一定带正电B．可能带负电，可能不带电C．一定带负电D．可能带正电，可能不带电3．如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A．金属杆B．瓷筒C．电阻丝D．金属滑片4．如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（）A．毛皮摩擦过的橡胶棒带正电B．验电器的工作原理是同种电荷相互排斥C．通常情况下橡胶棒是导体D．金属箔张开瞬间电流的方向是由金属球到金属箔5．在测量小灯泡电阻实验中，某电表的示数如图所示。

其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安6．下列的电路图中结构完整、能正常工作的是（）A．B．C．D．7．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（）A．0.1 A B．0.3A C．0.4A D．0.5A8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．9．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起。

如图所示的电路设计可行的是（）A．B．C．D．10．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表V1和V2的示数如图（2）所示，下列对该电路分析不正确的是（）A．两表量程不同，L1和L2串联B．两表量程不同，L1短路C．两表量程相同，L1开路D．两表量程相同，L2短路二．填空题11．如图甲，验电器是根据的原理工作的；图乙中水与酒精混合后总体积变小，说明；丙图中飞镖的箭头很尖，目的是。

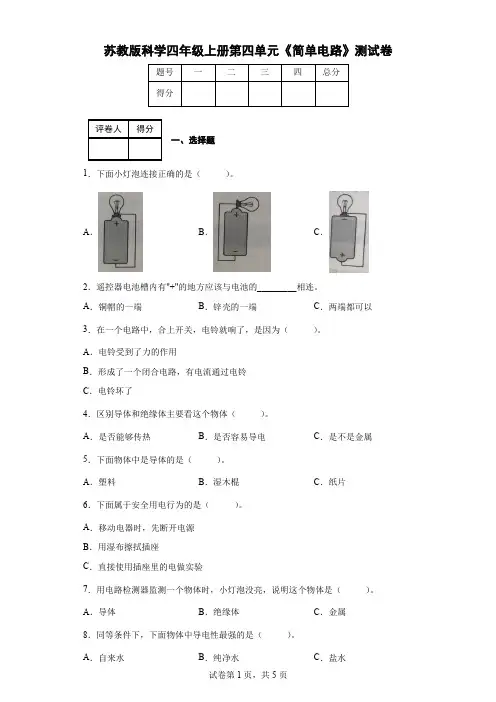

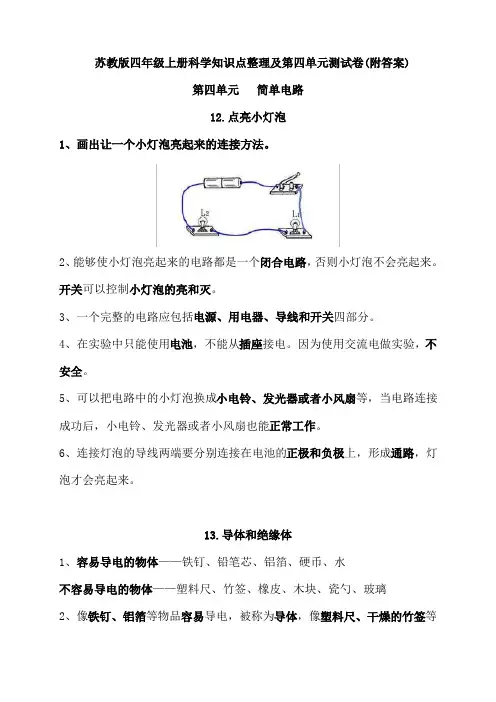

苏教版科学四年级上册第四单元《简单电路》测试卷一、选择题1．下面小灯泡连接正确的是（）。

A．B．C．2．遥控器电池槽内有"+"的地方应该与电池的_________相连。

A．铜帽的一端B．锌壳的一端C．两端都可以3．在一个电路中，合上开关，电铃就响了，是因为（）。

A．电铃受到了力的作用B．形成了一个闭合电路，有电流通过电铃C．电铃坏了4．区别导体和绝缘体主要看这个物体（）。

A．是否能够传热B．是否容易导电C．是不是金属5．下面物体中是导体的是（）。

A．塑料B．湿木棍C．纸片6．下面属于安全用电行为的是（）。

A．移动电器时，先断开电源B．用湿布擦拭插座C．直接使用插座里的电做实验7．用电路检测器监测一个物体时，小灯泡没亮，说明这个物体是（）。

A．导体B．绝缘体C．金属8．同等条件下，下面物体中导电性最强的是（）。

9．家里电视机使用的电是（）。

A．直流电B．交流电C．都不是10．下面物体中不导电的是（）。

A．湿布B．纯净水C．大树11．用电路检测装置连接暗箱的A、C两个接线柱，发现灯泡变暗了，这说明（）。

A．暗箱里A、C之间至少连接有一节电池B．暗箱里A、C之间至少连接有一个灯泡C．暗箱里A、C之间是断路12．下面发电厂最安全环保的是（）。

A．火电厂B．核电站C．太阳能电站13．能使小灯泡亮起来的电路是（）。

A．断路B．通路C．短路二、填空题14．科学实验中常用的电源是( )，它的一端是( ) 极，另一端是( )极。

15．能使小灯泡亮起来的电路是一个( )电路。

16．开关可以控制电路的( )和( )。

17．只有( )通过小灯泡才会亮。

18．( )是导体，例如( )、( )、( )、( )等；( )是绝缘体，例如( )、( )、( )、( )。

19．我们利用________把电送到人们需要的地方，利用________阻止流到人们不需要的地方。

20．在检验不同液体的导电性能的实验中，多放点( )或多加几节( )，可以提高检测不同液体导电性能的效果。

简单直流电路单元测试卷姓名：得分一、单项选择题（每题只有1个正确答案，请把正确答案填在提前的括号内,每题2分，共50分）（C ）1.一个电源分别接上８Ω和２Ω的电阻时，两个电阻消耗功率相等，则电源的内阻为Ａ. １ΩＢ.２ΩＣ.４ΩＤ. ８Ω（C ）2.已知220V电压，40W灯泡，它的电阻是A. 2300ΩB. 3200ΩC. 1210欧ΩD. 620Ω（A ）3.一条16Ω的导线对折后使用，其阻值为A．4Ω B.8Ω C.16Ω D.32Ω（C ）4.电阻中的电流强度随其两端电压变化的图象如图１所示，其中a为电阻R1的图线，b为电阻R2 的图线，由图可知A． R1> R2B. R1= R2C． R1< R2D. 不能确定（A ）5.电源电动势是2V，内阻是0.1Ω，当外电路断开时，电路中的电流和端电压分别是A.0, 2VB.20A, 2VC.20A, 0D.0, 0（C ）6.有一盏弧光灯，额定值为“40V,200W”,现将它连入220V的照明，电路中应才能使它正常工作。

A.并联一个阻值为8Ω的电阻B. 并联一个阻值为36Ω的电阻C.串联一个阻值为36Ω的电阻D. 串联一个阻值为8Ω的电阻(A )7.如图2所示的等效电阻RAB为A. 2ΩB. 5ΩC. 6Ω图2D. 7Ω（B ）8. A点电位5V，B点电位―3V，那么U AB为A. 2VB. 8VC.―8VD.―2V（C ）9.某导体两端电压为100V,通过的电流为2A,当两端电压变为50V时导体的电阻应为 A.0 B.25Ω C.50Ω D.100Ω（C ）10.一般金属导体具有正的温度系数，当环境温度升高时电阻值将A.减小B.不变C.增大D. 无法确定（B ）11.“220V,100W”和“110V,100W”的两灯泡串接在一电路中，则灯泡两端的电压之比为A.1:1B.4:1C.2:1D.1:4（C ）12.为了使电炉丝消耗的功率减小到原来的一半，则应当Ａ. 使电压加倍Ｂ. 使电压减半Ｃ. 使电阻加倍Ｄ.使电阻减半（A ）13.有两个电容器且C1＞C2，如果它们两端的电压相等，则A. C1所带的电量较多B. C2所带的电量较多C. 两电容器所带的电量相等 D .无法比较(C )14.通过一个电阻的电流是5 A,经过4 min,通过该电阻的一个截面的电荷量是A. 20CB. 50CC. 1200CD. 2000C（B ）15.电路中两点的电压高，则A. 这两点的电位都高B.这两点的电位差大C.这两点的电位一定大于零（C ）16.用电压表测得电路端电压为0，这说明A. 电源内阻为0B. 外电路断路C . 外电路短路 D.外电路上电流很小（ B ）17.如图3，当S闭合后A. UR1增大I增大Iˊ不变B. UR1增大I增大Iˊ减小C. UR1不变I不变Iˊ减小D. UR1减小I减小Iˊ减小（A ）18.如图4所示电路中A . RX增大时，UR2增大 B. RX增大时，UR2减小C . RX增大时，UR2不变 D. RX减小时，UR2增大（C ）19.有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是A. 8ΩB. 16Ω C . 4Ω D. 32Ω（A ）20.电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别为A. 0，2VB. 20A，2VC. 20A，0D. 0，0（C ）21.如图８，已知电位器滑片Ｃ在ＡＢ的中点，则电路中电阻Ｒ两端的电压为Ａ. 0.5Uab B. 大于0.5 Uab C. 小于0.5 Uab D. Uab（A ）22.如图９，三只电灯ＡＢＣ完全相同，当开关Ｓ闭合时电灯ＡＢ的亮度变化是Ａ. Ａ变亮，Ｂ变暗Ｂ. Ａ变暗，Ｂ变亮Ｃ. Ａ、Ｂ都变暗Ｄ. Ａ、Ｂ都变亮（C ）23.R1和R2为两个串联电阻，已知R1=４R2，若R1上消耗的功率为１Ｗ，则R2上消耗的功率为Ａ. ５ＷＢ. 20ＷＣ. 0.25ＷＤ. 400Ｗ（D）24.如图10，电源电动势E1=E2=6V，内电阻不计，R1=R2=R3=3Ω，则ab两点间的电压是A. 0B. -3VC. 6VD. 3V（C ）25.如图11，为使输出电压UAB＝0.1V,则输入电压UEF的值是A. 0.1VB. 1VC. 10VD. 100V二、计算作图题（每小题10分，共50分）1、有十个相同的蓄电池，每个蓄电池的电动势为2V，内阻为0.04Ω，把这些蓄电池接成串联电池组，外接电阻为3.6Ω，求电路中的电流和每个蓄电池两端的电压。

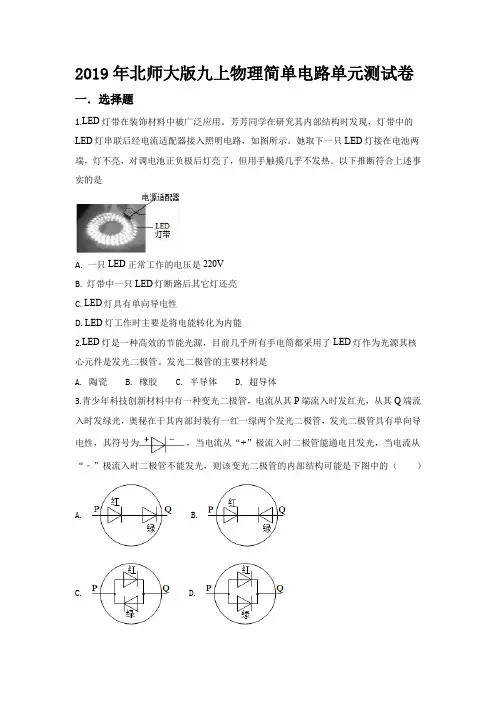

2019年北师大版九上物理简单电路单元测试卷一．选择题1.LED灯带在装饰材料中被广泛应用。

芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。

她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。

以下推断符合上述事实的是A. 一只LED正常工作的电压是220VB. 灯带中一只LED灯断路后其它灯还亮C. LED灯具有单向导电性D. LED灯工作时主要是将电能转化为内能2.LED灯是一种高效的节能光源，目前几乎所有手电筒都采用了LED灯作为光源其核心元件是发光二极管。

发光二极管的主要材料是A. 陶瓷B. 橡胶C. 半导体D. 超导体3.青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A. B.C. D.4.LED灯带在装饰材料中被广泛应用。

小明同学在研究其内部结构时发现，灯带中的LED灯串联后经电源适配器接入照明电路，如图所示。

她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，用手触摸几乎感觉不到发热。

以下推断符合上述事实的是A. 一只LED正常工作的电压是220VB. LED灯具有单向导电性C. LED灯的发光效率高达100%D. 灯带中一只LED灯断路后其它灯还亮5.二极管是一种由半导体材料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是A. 灯泡不工作，电流表没有示数B. 灯泡工作，电流表没有示数C. 灯泡不工作，电流表有示数D. 灯泡工作，电流表有示数6.将L1L2L3三只灯泡串联接入电路中，发现L1最暗，L2最亮，则通过三只灯泡的电流的关系是A. I1＞I2＞I3B. I1＝I2＝I3C. I1＜I2＜I3D. 无法判断7.在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为I A＝0.4A、I B＝0.2A、I C＝0.2A，在表格中记录数据后，下一步应该做的是A. 整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电流值D. 换用电流表的另一量程，再测出一组电流值8.如图所示的“吸引现象”由静电引起的是（）A. 磁铁吸引硬币B. 压紧的铅块互相吸引C. 摩擦后的气球吸引头发D. 吸盘吸在墙壁上9.下列关于电压的说法不正确的是A. 电压是形成电流的原因B. 电源是提供电压的装置C. 电路中有电流，则电路两端一定有电压D. 电路两端有电压，则电路中一定有电流10.如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是A. 甲接电压表，乙接电流表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电流表，乙接电压表二．多选题11.以下是小明对一些物理知识的想象，其中你认为不合理的是A. 假如水的比热容变为原来的，可能内陆地区会比沿海地区冬暖夏凉B. 假如导体都变成超导体了，通过的电流会很大，电灯会更亮C. 假如浮力与液体的密度成反比，在“死海”游泳就比原来困难得多D. 假如在绕地球转动的宇宙飞船里，用吸管就不容易吸起饮料12. （2分）当温度降到很低时，某些金属导题如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A. 白炽灯仍能发光且更省电B. 电动机仍能转动且效率更高C. 电饭锅仍能煮饭且效率更高D. 电熨斗仍能熨烫衣服且更省电13.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是A. 100mAB. 10mAC. 0.1AD. 1000mA14.在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a＝1A、I b＝0.4A、I c＝0.6A，并将数据记录在表格中，则下一步应该做的A. 改变电源电压，再测出几组电流值B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电流值D. 改变电流表的量程或换电流表再测几次15.下列数据中最符合实际的是A. 一节新干电池的电压为1.5VB. 今天教室内的气温约为60℃C. 温度降低到零摄氏度时，物体将不再具有内能D. 对人体的安全电压为不高于36V三．填空题16.二极管是由材料制成的，它具有特性。

第⼀章简单直流电路单元测试⼀第⼀章单元测试（⼀）⼀是⾮题（）1. 当电路处于通路状态时,外电路负载的电压等于电源的电动势.（）2. 电源电动势的⼤⼩由电源本⾝的性质决定,与外电路⽆关.（）3. 道题的长度和截⾯积都增⼤⼀倍,其电阻值也增⼤⼀倍.（）4. 电阻两端电压为10V时,电阻值为10Ω;当电压升⾄20V 时,电阻值将为20Ω.（）5. ⼏个电阻并联后的总电阻⼀定⼩于其中任⼀个电阻的阻值.（）6. 在带⼥⾜分压电路中,电阻值越⼤,其两端的电压就越⾼.（）7. 在电阻分流电路中,电阻值越⼤,流过它的电流也就越⼤. （）8. 110V60W的⽩炽灯在220V的电源上能正常⼯作.（）9. 220V60W的⽩炽灯在110V的电源上能正常⼯作.（）10.我们规定⾃负极通过电源内部指向正极的⽅向为电动势的⽅向.（）11.加在⽤电器的电压改变了,但它消耗的功率是不变的.（）12.若选择不同的零点位点时,电路中各点的点位将发⽣变化,但是电路中任意两点间的电压却不会改变.⼆选择题1. R1和R2为两个串联电阻,已知R1=4R2,若R1上消耗的功率为1W,则R2上消耗的功率是( )A 5WB 20WC 0.25WD 400W2. R1和R2为两个并联电阻,已知R1=2R2,若R2上消耗的功率为1W,则R1上消耗的功率是( )A 2WB 1WC 4WD 0.5W3. 如图1-7所⽰,R1=R2=R3=12Ω,则AB间的总电阻为( )A 18ΩB 4ΩC 0D 36Ω4. ⽤电压表测得电路端电压为0,这说明( )A 外电路断路B 外电路短路C 外电路上电流⽐较⼩D 电源内阻为零5. 有⼀个电压表其内阻R V =10.8K Ω,现在要将其量程扩⼤为原来的10倍,则应( )A ⽤18K Ω的电阻于电压表串联B ⽤180Ω的电阻于电压表并联C ⽤16.2K Ω的电阻于电压表串联D ⽤180Ω的电阻于电压表串联6. 6.如图1-8所⽰，当电路中可变电阻R 的阻值增⼤时，（1）电压表○V1的读数将（）A 变⼤B 变⼩C 不变（2）电压表○V2的读数将（）A 变⼤B 变⼩C 不变（3）电压表○A1的读数将（）A 变⼤B 变⼩C 不变（4）电压表○A1的读数将（）A 变⼤B 变⼩C 不变7. 如图1-9所⽰，R 为⼀可变电阻，电源电动势为E 内阻为r ，当（）时电源的输出功率最⼤。

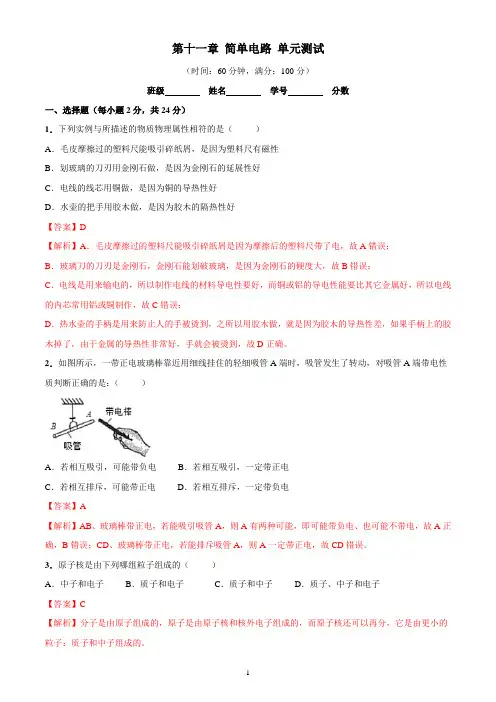

第十一章简单电路单元测试（时间：60分钟，满分：100分）班级姓名学号分数一、选择题（每小题2分，共24分）1．下列实例与所描述的物质物理属性相符的是（）A．毛皮摩擦过的塑料尺能吸引碎纸屑，是因为塑料尺有磁性B．划玻璃的刀刃用金刚石做，是因为金刚石的延展性好C．电线的线芯用铜做，是因为铜的导热性好D．水壶的把手用胶木做，是因为胶木的隔热性好【答案】D【解析】A．毛皮摩擦过的塑料尺能吸引碎纸屑是因为摩擦后的塑料尺带了电，故A错误；B．玻璃刀的刀刃是金刚石，金刚石能划破玻璃，是因为金刚石的硬度大，故B错误；C．电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作，故C错误；D．热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到，故D正确。

2．如图所示，一带正电玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动，对吸管A端带电性质判断正确的是：（）A．若相互吸引，可能带负电B．若相互吸引，一定带正电C．若相互排斥，可能带正电D．若相互排斥，一定带负电【答案】A【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故A正确，B错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故CD错误。

3．原子核是由下列哪组粒子组成的（）A．中子和电子B．质子和电子C．质子和中子D．质子、中子和电子【答案】C【解析】分子是由原子组成的，原子是由原子核和核外电子组成的，而原子核还可以再分，它是由更小的粒子：质子和中子组成的。

4．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。

如图所示的四个电路图中，能体现该装置工作原理的是（）A．B．C．D．【答案】B【解析】正常控制用电器的开关与用电器串联时，开关闭合，用电器工作，开关断开，用电器不工作，依据题意分析，开关都闭合时，指示灯不工作，说明开关与指示灯不是串联，而是并联。

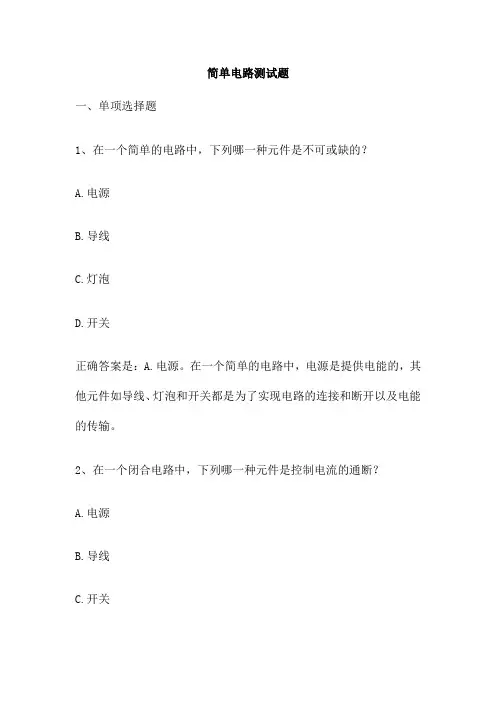

简单电路测试题一、单项选择题1、在一个简单的电路中，下列哪一种元件是不可或缺的？A.电源B.导线C.灯泡D.开关正确答案是：A.电源。

在一个简单的电路中，电源是提供电能的，其他元件如导线、灯泡和开关都是为了实现电路的连接和断开以及电能的传输。

2、在一个闭合电路中，下列哪一种元件是控制电流的通断？A.电源B.导线C.开关D.用电器正确答案是：C.开关。

在闭合电路中，开关的作用是控制电流的通断。

当开关打开时，电流无法流通；当开关关闭时，电流可以流通。

3、在一个并联电路中，下列哪一种元件是连接两个分支的？A.电源B.导线C.开关D.用电器正确答案是：B.导线。

在并联电路中，导线的作用是将两个分支连接在一起，使电流可以在两个分支之间流通。

二、多项选择题4、在一个简单的电路中，下列哪些元件是必要的？A.电源B.导线C.灯泡D.开关E.电阻器正确答案是：A. B. C. D。

在一个简单的电路中，电源、导线、灯泡和开关都是必要的元件。

电源提供电能，导线传输电能，灯泡和开关控制电流的通断。

电阻器不是必要的元件，因为它可以用来调节电路中的电阻值。

5、在一个串联电路中，下列哪些元件是串联在一起的？A.电源B.导线C.灯泡D.开关E.用电器正确答案是：A. C. D。

E。

在一个串联电路中，各个元件是逐个连接在一起的。

在这个选项中，电源、灯泡、开关和用电器都可以串联在一起。

但是导线不能串联，因为它是用来连接各个元件的。

在电子工程中，电路单元测试是一种非常重要的技术手段，它可以确保电路的功能和性能符合设计要求，同时也可以发现和解决潜在的问题。

本文将介绍电路单元测试的基本概念、测试方法、测试流程以及测试案例。

电路单元测试是对电路的基本单元进行测试，包括晶体管、电阻、电容、电感等。

通过测试这些元件的参数和性能，可以确保它们的质量和稳定性。

电路单元测试还可以发现电路设计中的问题，例如短路、断路、漏电等问题。

电路单元测试的方法包括电压测试、电流测试、波形测试等。

电流和电路单元测试题( 含答案 ) 经典一、电流和电路选择题1．以下数据最靠近本质的是（）A. 光在空气中流传速度约为340m/sB. 台灯正常工作时的电流约为5AC. 泰州冬季的最低气温为10℃D苏.科版九上物理课本重约为 2.5N 【答案】 D【分析】【解答】解：A、光在真空中的流传速度最大，为83× 10m/s ．故 A 不切合本质；B、日光灯正常工作的电流在0.2A左右，台灯正常工作的电流大概是日光灯工作电流的一半，在 0.1A 左右．故 B 不切合本质；C、江苏泰州冬季气温固然不是很低，但最低气温在0℃左右，不行能达到10℃．故 C 不切合本质；D、苏科版九上物理课本的质量约250g=0.25kg，重约为 G=mg=0.25kg × 10N/kg=2.5N．故 D 切合本质．应选 D．【剖析】不一样物理量的估量，有的需要依靠生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最切合本质的是哪一个．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺研究：⑴物质导电性；⑵电动机转向；⑶ 电磁感觉；⑷ 电阻与长度的关系．能够达成的实验个数有（）A.1个B. 个2C. 个3D. 个4【答案】 D【分析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可达成实验（1）；由干电池、导线和电动机可达成实验（2）；由导线、小灯泡和电动机可达成实验（3）；由干电池、导线、小灯泡和铅笔芯可达成实验（4）； D 切合题意 .故答案为： D.【剖析】选择不一样的资料能够进行相应的实验，能够达成导体和绝缘体的差别，电阻影响要素的实验，能够研究电动机的转向和电磁感觉的特色.3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关2断开，指示灯S也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

第十三章《探究简单电路》单元测试试卷满分：100分时间：90分钟一、单选题（每小题3分，共21分）1．如图所示的电路，下列分析正确的是（）A．若S1，S2，S3都闭合时，则L1，L2并联B．若S1，S2，S3都闭合时，则L1，L2串联C．S3断开，S1，S2闭合，L1，L2并联D．S1闭合，S2，S3断开，L1，L2串联【答案】D【解析】AB．若同时闭合S1，S2，S3，电流从正极流出通过S3，S1直接流入电源负极，形成电源短路，故AB错误；C．当S3断开，S1、S2闭合时，灯L2短路，只有灯L1接入电路，灯L1发光，故C错误；D．S1闭合、S2、S3断开，L1、L2首尾相连，则L1与L2串联，故D正确。

故选D。

2．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1和L2都不亮B．L1不亮，L2亮C．L1和L2都亮D．L2不亮，L1亮【答案】B【解析】当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光，故B符合题意，ACD不符合题意。

故选B。

3．如图，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，L1不亮；当把导线并接在灯L2两端时，发现两灯都不亮，则（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【答案】B【解析】闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明L2完好，不是两灯泡同时短路；当把导线并接在灯L2两端时，发现两灯都不亮，说明是灯L1发生了断路。

故ACD不符合题意；B符合题意。

故选B。

4．验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向无法确定B．电流方向由A到BC．电流方向由B到A D．始终无电流【答案】C【解析】ABCD．验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间，金属棒中部分电子从A定向移动到B，电流方向由B到A，故ABD错误，C正确。

北师大版九年级物理第十一章《简单电路》单元测试物理知识点总结北师大版九年级物理第十一章《简单电路》单元测试知识点总结一、明确内容，理清重点本章节主要介绍了简单电路的相关知识，包括电路的组成、电路的连接方式、电路的状态以及电路中的电流、电压和电阻等基本物理量。

重点在于理解电路的基本组成和各种电路元件的作用，掌握串并联电路的特点和规律，能够分析和解决简单的电路问题。

二、关键词整理，深度理解1、电路：由电源、用电器和导线组成的闭合回路。

2、电路元件：电源、开关、导线、用电器等。

3、串联和并联：串联时元件逐个顺序连接，并联时所有元件并列连接。

4、电路图：用符号表示电路元件及其连接关系的图。

5、电流：电荷在电路中定向移动形成电流。

6、电压：使电路中形成电流的原因。

7、电阻：表示导体对电流的阻碍作用。

三、知识点梳理，系统总结1、电路的基本组成：电源、用电器和导线是电路的三个基本要素。

2、电路的状态：通路、断路和短路是电路的三种基本状态。

3、串联和并联的特点：串联时电流不变，并联时电压不变。

4、电流、电压和电阻的基本概念及关系：电流与电压成正比，与电阻成反比；电压等于电阻乘以电流；电阻等于电压除以电流。

5、电路图的绘制方法及规则：符号法、实物图法等，要遵循相应的绘图规则。

四、难点解析，深入探究1、如何判断电路的串并联关系？通过观察电流的流向来判断，若电流在路径上只经过一次所有元件，则为串联；若电流在路径上经过所有元件两次及以上，则为并联。

2、电路中的电压和电阻有何关系？在串联电路中，电阻越大，分得的电压也越大；在并联电路中，电阻越小，分得的电压也越小。

因此，可以通过改变电路中的电阻来调节电路中的电压。

3、如何求解电路中的电流？根据欧姆定律，电流等于电压除以电阻。

因此，只需要测量出电路中的电压和电阻，就可以求得电流。

五、展望未来，挑战新高通过本章的学习，我们了解了简单电路的基本知识和规律，掌握了分析和解决电路问题的方法。

第二章简单直流电路单元测试题一、判断题（20分）1、当外电路开路时，电源端电压等于零（）2、当外电路短路时，电源端电压等于零（）3、串联电阻分压，电阻大的分得的电压越大（）4、马路上的灯同时亮，同时灭，所以是串联（）5、万用表的电压、电流、电阻刻度线都是均匀的（）6、指针式万用表的黑表笔所对应的是内部电池的正极（）7、指针式万用表测电阻，每次改变电阻档倍率后，都要进行欧姆调零（）8、电路中选择的参考点改变了，各点的电位不会改变（）9、几个电阻并联后，总电阻一定小于其中任意一个电阻的阻值（）10、当负载电阻大于电源内阻时，负载才能从电源获得最大功率（）二、填空题（30分）1、把5个10Ω的电阻串联起来，等效电阻是______，并联起来，等效电阻是_____。

2、有两个电阻已知R1=4R2，若它们在电路中串联，则两电阻的比值R1:R2_____ U1:U2=_______，I1:I2_____，P1:P2______；若它们在电路中并联，则两电阻的比值R1:R2_____ U1:U2=_______，I1:I2_____，P1:P2______；3、在电工测量中，广泛应用_____________方法扩大电压表的量程；广泛应用________________方法扩大电流表的量程。

4、当用电器的额定电压高于单个电池的电动势时，可以采用____电池组提供，但用电器的额定电流必须___单个电池允许通过的最大电流。

5、当桥支路电流为0时，电桥处于状态，此时四个桥臂电阻的阻值特点是或。

桥支路既可以视为，也可以视为。

6、用伏安法测电阻，如果待测电阻比电压表内阻_____时，应采用____法，这样测量出的电阻值要比实际值____。

7、负载获得最大功率的条件是______，最大功率计算公式是_____。

8、在图所示电路中，R1 = 2Ω，R2 = 3Ω，E = 6V ，内阻不计，I = 0.5A ，当电流从D 流向A 时：UAC =_____、UDC = _____；当电流从A 流向D 时：UAC =_____、UDC = ________。

《探究简单电路》复习检测题一、单项选择题（每小题3分，共21分）1．为了防止意外，应对突发情况，许多家庭都备有由多个蓄电池做电源的手提应急灯。

关于应急灯的放电电压，最有可能的数值是（）A. 2VB. 12VC. 15VD. 220V2．在摩擦起电的过程中，带正电的甲原子与带负电的乙原子相比较，它们束缚电子的本领（）A. 甲比乙弱些B. 甲比乙强些C. 相同D. 甲比乙有时强，有时弱3．如图1甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图1乙所示，通过灯泡L1和L2的电流分别为（）A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A4．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。

下列电路设计符合要求的是（）5．如图2，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法不能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联6.如图3所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（）A．甲处B．乙处C．丙处D．任何一处均可导线电压表小灯泡图2图1甲乙7．如图4所示电路，开关S 闭合后，若L 1的灯丝突然烧断，会发生的现象是（ ）A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ．L 1、L 2均熄灭，L 3仍发光，电压表、电流表示数均变大C ．除L 1不亮外，其余一切无任何变化D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零二、填空题（本大题7小题，每空1分，共21分） 8．用丝线悬挂着A 、B 、C 、D 、E 、F 六个小球，它们之间相互作用的情况如图5所示。

九年级物理上册第十三章探究简单电路单元测试卷（沪粤版2024年秋）一、填空题(每空2分，共20分)1.如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的示意图。

这是由于A物质原子核束缚核外电子的本领弱导致的，则A物质将__________(填“带正电”“带负电”或“不带电”)。

(第1题)2.如图是小泽脱下毛衣的情景，日常活动时衣物间相互摩擦使毛衣带了电，如果脱下毛衣时电流方向是小泽到毛衣，那么摩擦使毛衣带的是________(填“正电”或“负电”)。

(第2题)3.如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的________(填元件名称)。

(第3题)4.如图所示为汽车的倒车雷达，汽车挂倒挡倒车时，车尾的3～5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。

人们在实践中发现，当其中某个探头损坏时，雷达仍可以使用，则可推断这些探头之间是________(填“串联”或“并联”)的。

(第4题)5.在如图所示的电路中，要使电路中两灯串联，需要拆除导线__________。

(第5题)6.把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1____(填“＞”“＜”或“＝”)I2。

7.如图甲所示的电路图，开关闭合时，两灯都亮，A1、A2两个电流表的示数分别如图乙和图丙所示，通过灯L2的电流大小是________mA。

(第7题)8.[物理观念]如图所示，水果电池可以使发光二极管发光；若将二极管正、负极接线对调后，二极管不发光，此时水果电池的正、负极之间________(填“有”或“没有”)电压。

(第8题)9.如图甲所示的电路中，开关闭合后，电压表V1、V2的示数分别如图乙、丙所示，则电源电压是________V。
